Как сделать угловой шкаф своими руками

Угловой шкаф своими руками

Собственники малогабаритных квартир сталкиваются с проблемой нехватки места. Хотя практически все углы в комнатах, на кухне и прихожей остаются пустыми.

А ведь если в углу сделать шкаф можно «убить сразу двух зайцев» — украсить интерьер и решить проблему лишних вещей. Давайте подробней рассмотрим вопрос о том как его смонтировать.

Угловой шкаф своими руками

Угловые шкафы могут быть нескольких конфигураций:

  • треугольные;
  • в виде буквы «Г»;
  • в виде трапеции;
  • 5-ти стенными.

Классический – 5 стенный, отлично вписывается между мебелью. Теперь переходим к процессу изготовления.

Работу начинаем с подготовки:

  1. Составляем схему;
  2. Определяем необходимое количество материала;
  3. Подготавливаем материал и инструмент.

  • ДСП, МДФ или доски;
  • дюбеля;
  • клей;
  • саморезы;
  • зеркало;
  • мебельная фурнитура;
  • ролики – выбирать надо качественные, иначе быстро выйдут из строя;
  • профиль –желательно стальной.

Инструмент для монтажа:

  • перфоратор, дрель;
  • рулетка;
  • строительный уровень;
  • молоток;
  • ножовка или электро лобзик.

Раскроить детали лучше на заказ в мастерской или магазине, но если Вы не боитесь трудностей можно сделать и самостоятельно.

Видео: Угловой шкаф купе.

Выбираем размеры

Размер напрямую зависит от площади помещения где он будет находиться. При этом есть несколько рекомендаций, которые желательно соблюдать:

  1. отдел для верхней одежды не должен быть менее 80 см;
  2. минимальная высота для верхней одежды 1,4 м;
  3. ригель должен располагаться на такой высоте, что бы до него легко можно было достать, для этого нужно учесть рост всех членов семьи.

Сборка

К потолку, стенам и полу, в тех местах где должны находиться стенки крепится металлический уголок. Чтобы не было перекоса дверей проверяем все уровнем. Из заготовок собираем каркас, при ответственном подходе к раскрою сборка пройдет без проблем. На дверь закрепляются ролики.

Монтируются направляющие и устанавливается дверь. После этого можно закрепить фурнитуру и обустроить внутреннее пространство шкафа:

  1. монтируются перегородки;
  2. закрепляются вешалки, полочки, зеркала;
  3. прикручиваем дверные ручки.

Вот и все угловой шкаф –удобный и функциональный готов вам служить верой и правдой.

Угловой шкаф на кухню

Вопрос с нехваткой места в кухне стоит на первом месте. Чтобы получить шкаф высокого качества, сборку желательно производить по следующим рекомендациям:

  • раскрой деталей лучше заказать специалистам, это поможет соблюсти геометрию;
  • перед заказом необходимо сделать чертеж;
  • производить замеры необходимо после выравнивания пола, потолка и стен;
  • используйте только качественную фурнитуру, она обойдется дороже, но это того стоит.

В конструктивном исполнении углового шкафа может быть два вида соединения:

  1. под углом 90 гр., под ним можно установить обычную столешницу;
  2. под углом 45 гр., можно установить угловую мойку.

Чем конструкция с соединением под углом 90 градусов отличается от стандартной. Модель с таким соединением имеет такие конструктивные особенности как:

  1. дополнительные вставки, которые стягивают ящики между собой и являются фасадом;
  2. уступ в верхней и нижней части.

Угловой шкаф, соединяемый под углом 45 гр. Такая конструкция имеет также две особенности:

  1. Габариты – если нижний будет шириной 60 см, тогда навесной – 90 на 90 см.
  2. Расположение деталей. В стандартной конструкции боковые части располагаются между верхним и нижним, а тут наоборот – верхний и нижний между боковыми. И по другому установить фасад не получится. Под таким угловым шкафом и столешница должна быть такой же формы.

Из гипсокартона

Монтаж углового шкафа из гипсокартона начинается с чертежа:

  • сначала надо определить место, где он будет установлен;
  • затем делаем схему, на которую наносим габариты и размеры деталей, даже самых мелких;
  • определяем количество выдвижных ящичков, подвесных корзин, дверей и размечаем где они будут установлены;
  • указываем толщину гипсокартона, без этого не возможно произвести точный расчет.

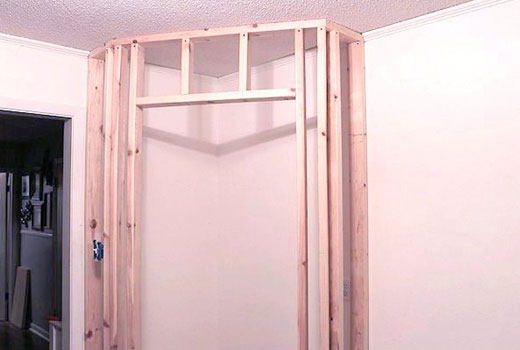

Устройство каркаса

На пол, стены и потолок наносим разметку будущего шкафа. Если планируется установка светильников, наносим разметку для их крепления. На направляющий профиль закрепляем резиновую изоляцию с той стороны, которая ляжет на основание. По линиям разметки крепим направляющие с помощью дюбель гвоздей.

Так же крепим по нанесенной разметке и подвесы. В зависимости от основания выбирается и крепеж. Например к кирпичной или бетонной стене, крепят дюбель-гвоздями, для деревянной стены подойдут гвозди или саморезы. От выбора крепежа зависит прочность всей конструкции.

Затем в направляющие вставляются вертикальные стойки и фиксируются подвесами с помощью саморезов с пресс-шайбой. Теперь можно смонтировать ребра жесткости между вертикальными стойками. Стоит заметить, чем больше будет таких ребер, тем устойчивей будет конструкция.

Самыми укрепленными должны быть места , где устанавливаются ящички и полки.
Металлический профиль для каркаса можно заменить на деревянные рейки, главное, чтобы древесина была сухая, сырое дерево даст усадку и произойдет деформация.

Обшиваем каркас

Нарезать заготовки из гипсокартона можно электро лобзиком или ножовкой. Края обработать специальным кромочным рубанком.

Расставляем элементы в отведенных для них местах и прихватываем саморезами. Теперь можно окончательно закрепить листы, саморезы завинчиваются через каждые 20 см. Шляпки саморезов утопляем на 1 мм в лист.

В местах, где будут полочки крепим мебельные уголки и укладываем полки, которые можно сделать из двух склеенных листов гипсокартона. После этого монтируем штанги, устанавливаем светильники.

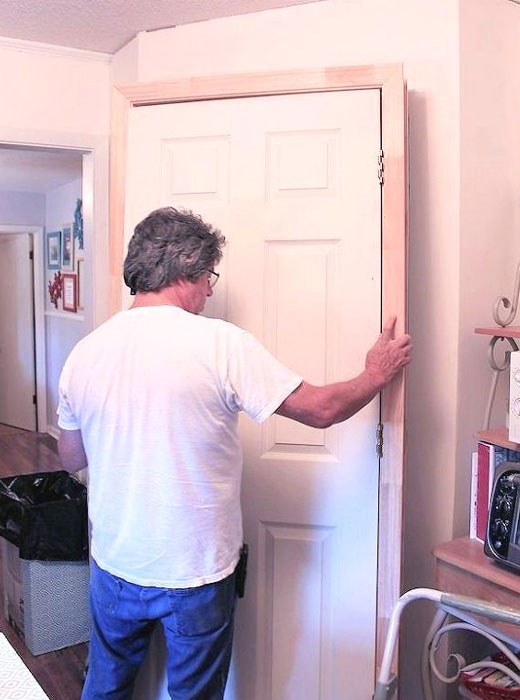

И вот только после этого можно делать точные замеры и заказать двери. Если дверь заказать раньше, то размеры по факту могут не совпасть с первоначальными.

Отделка

После того как конструкция смонтирована, ее надо облагородить. Для этого нужно:

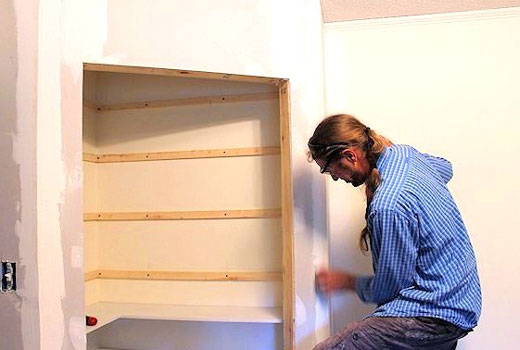

  1. заделать все стыки шпаклевкой;
  2. загрунтовать наружные и внутренние поверхности;
  3. наклеить ленту серпянку;
  4. на углы установить малярные уголки;
  5. зашпаклевать, когда шпаклевка высохнет зашлифовать, после чего еще раз зашпаклевать;

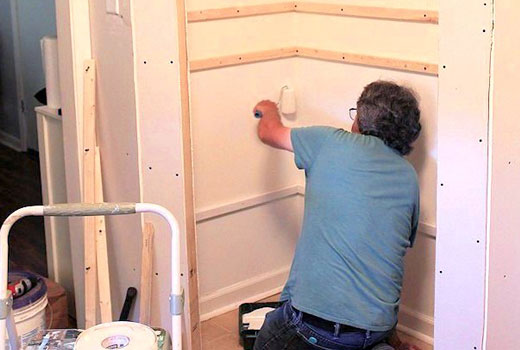

  6. опять прогрунтовать, и после того, как грунтовка высохнет, провести финишную отделку.

Финишная отделка делается на Ваш вкус, это может быть и покраски, и отделка зеркалами, в ванной можно облицовывать плиткой.

Посмотрите видео: Как собрать шкаф-купе своими руками. Видеоинструкция по установке.

Рекомендации как сделать угловой шкаф своими руками

Комнаты имеют углы (если архитектор вменяем), и при расстановке мебели заполнение этих самых углов составляет проблему для рачительного хозяина. Большинство вариантов стандартной корпусной мебели оставляют нефункциональное пространство. Я сталкивался с этой конфузией не раз, но однозначного ответа на вопрос так и не нашёл. Как сделать угловой шкаф своими руками универсальным?

В статье рассмотрены различные конфигурации угловых шкафов и даны рекомендации по ним

Здесь я попробую рассмотреть некоторые модели и дать советы по каждой. Точного рецепта именно для вашей комнаты не ждите (решение в любом случае должно быть индивидуальным), но внятные рекомендации я озвучу.

Основные конфигурации угловых шкафов

Первый пункт в списке проблем, при выборе своего варианта углового шкафа, звучит так: Распашные фасады или двери-купе? Первое, что необходимо учитывать, ставя галочку напротив одного из ответов – габариты шкафа.

Двери-купе не могут быть уже 450 миллиметров при нормальной высоте. Нормальной высота шкафа считается от 2200 мм и больше. Соответственно, проём для фасадов должен превышать 900 мм – как минимум, а при общей высоте более 2700 мм – от 1200 мм. Современные конструкции слишком легки и соотношение высоты фасада к ширине должно быть в пределах 5:1 – иначе изготовители не дадут гарантии на изделие.

В конструкции с распашными дверями напротив – приветствуется минимальная ширина створок. Умеренная нагрузка на петли обеспечивает долгую эксплуатацию.

Основные конфигурации угловых шкафов

Изготавливая угловой шкаф своими руками, необходимо учитывать размеры комнаты и его предполагаемую загрузку. На рисунке показаны наиболее распространённые варианты конструкций (рис 1). Треугольный и трапециевидный шкафы – слишком сложны для расчетов и текстовых инструкций, так как предусматривают особую фурнитуру и индивидуальную деталировку для конкретного случая. Без специалиста замерщика-конструктора вы рискуете получить на выходе несуразицу с плохо пригнанными фасадами.

Пятистенка, или классический угловой шкаф

Данная модель предназначена как «вставка» между двумя примыкающими секциями в общей стенке. Это самая распространённая и простая в изготовлении конструкция, деталировку которой можно срисовать с углового кухонного шкафчика, пропорционально увеличивая габариты. Если рассматривать его как отдельно стоящую секцию – становится очевиден несоразмерно большой расход материала при малой функциональности. В такой шкаф поместится меньше вещей, чем в обычный прямой, а места в квартире он займёт больше – нерабочий «треугольник» позади фасада нерационально «съедает» пространство.

Пятистенка, или классический угловой шкаф

Если площадь комнаты позволяет – изготовление углового шкафа имеет смысл свести к встроенному пятистенному. Он похож на отдельную гардеробную комнатушку, причём материал на задние стенки не расходуется – увеличивая объем, экономим на ЛДСП.

Встроенный пятистенный угловой шкаф

Раздвижные двери-купе ездят по направляющим, укреплённым к полу и потолку – так что минус две самые большие горизонтальные плоскости. Этот вариант идеален для спален и холлов, так как моделировать внутреннее пространство можно бесконечно – главное обозначить границы боковин. Стеллажи и штанги для плечиков нет нужды привязывать к ограждающей конструкции: Навесьте внутри полок и сделайте библиотечное хранилище! Или расставьте аквариумы с клетками и организуйте домашний зоопарк.

Смысл в том, что при закрытых дверях вы сможете устроить в подобном закутке хоть храм Мумбо-Юмбо и никто об этом не догадается. В обычный шкаф африканский божок не влезет.

Г-образный угловой шкаф

Данная конструкция наиболее практична с точки зрения эффективности используемого пространства. Я привожу здесь пример с оптимальными габаритами и чётко указанными размерами, чтобы проиллюстрировать выгоду именно этой модели, и пояснить, как сделать угловой шкаф оптимальным конструктивно.

Г-образный угловой шкаф

Фактически вы видите два сопряженных прямых шкафа, установленных в угол. Однако, единая конструкция позволяет использовать при изготовлении меньшее количество материалов, нежели для двух отдельно стоящих шкафов. Наполненностью и полками можно «поиграть» – в зависимости от нужд хозяев и конфигурации комнаты. Фасады распашные, подвешенные на петли-трансформеры полного открывания. Их вы сможете купить в любом магазине мебельной фурнитуры, просто показав данный чертёж продавцу.

Внимание! При установке дверей на петли-трансформеры будьте внимательны с дверными ручками: Фасады распахиваются наружу, и неправильно установленные ручки могут задевать друг за друга.

Если вы задумались: как самому сделать угловой шкаф? – вам следует запомнить несколько несложных постулатов:

  • Даже не пытайтесь распиливать ЛДСП в домашних условиях! Угловые конструкции требуют ещё более тщательного соблюдения геометрии, чем прямые, и капризничают при малейшей ошибке.
  • Не экономьте на фурнитуре. Если используете систему раздвижных дверей – заказывайте у производителя полное оснащение для проёма по своим размерам. Распашные двери больших шкафов «любят» итальянские и немецкие петли – туретчина и Китай прослужат максимум год.
  • Пол в углу должен быть горизонтальным и ровным – припуски «на авось» не прокатят.

А в целом – угловой шкаф всего лишь обычная корпусная мебель, разве что требующая чуточку больше внимательности при изготовлении.

Создайте свою мебель c нами

Просьба, перед посещением офиса
позвонить за два часа до приезда

Внимание!

Уважаемые клиенты. Мы пока прекращаем прием заказов, надеемся в будущем возобновить. Сейчас не работаем.

Вход в систему

  • Вход
  • Регистрация

Для правильной работы сайта необходимо включить java-script!

Любые угловые шкафы своими руками. Идеи, чертежи. Универсальный, кухонный, платяной угловой шкаф- купе своими усилиями

Если шкафы занимают две смежные стенки, возникает необходимость решить сложный элемент – угол. В таком месте устраивается угловой шкаф. Готовых моделей такой мебели очень мало, а имеющиеся не всегда эффективны. Во многих квартирах явно не хватает удобного углового кухонного элемента.

Читать еще:  ХРОМИРОВАННАЯ ТОНКОСТЕННАЯ ТРУБА 25 мм

Принципиальные решения и чертежи: угловой, кухонный, универсальный шкаф

Решить, как сделать угловой шкаф купе можно по-разному. Основных вариантов несколько:

  1. Угловой шкаф со скошенной лицевой поверхностью устройство специального углового элемента, чаще всего со скошенной лицевой поверхностью – дверцей, которую можно сделать только распашной
  2. Угловой шкаф с двумя небольшими секциями, перпендикулярными друг другу изделие более крупных размеров, представляющее собой угловой элемент с двумя небольшими секциями, перпендикулярными друг другу и, возможно, единым пространством
  3. Угловой шкаф из двух обыкновенных шкафов сочленение двух обыкновенных шкафов в этом углу.

Очень часто решить, как сделать угловой кухонный шкаф, нужно самодеятельному мастеру – не все производители могут предложить необходимый по месту и удобный заказчику дизайн. Самостоятельный автор выбирает вариант, точно отвечающий его запросам – это основное преимущество самостоятельной работы. Мало того, в процессе работы такой мастер может сколько угодно менять свое решение – и полностью нести ответственность и за процедуру изменения проекта и за конечный результат.

Специальный элемент со скошенной фронтальной дверцей – вариант с наиболее доступной угловой зоной. Двустворчатая дверь еще больше упрощает функционирование такой мебели, например – углового кухонного комплекта.

Элемент с перпендикулярными друг другу створками – близкий аналог варианта со скошенной фронтальной частью, но без скоса. Можно применить только распашные дверцы. В кухонной мебели дверцы нередко делают складными. Выбор этого варианта для кухни диктуется особенностями места установки, дизайнерского решения и личными пристрастиями. Самый простой чертеж углового кухонного шкафа поможет выяснить недостатки и преимущества каждого варианта. Опытный мастер не забудет, что створка, состоящая из двух частей менее надежна, чем простая, но более крупная.

Вариант с размещением в углу двух шкафов перпендикулярно друг другу – наиболее простой. Он не требует вообще каких-либо нестандартных решений. Этот вариант можно сделать с дверцами любого типа – раздвижными, как в шкафу-купе, или распашными, как у традиционной мебели. Особенностью такого варианта является возможность состыковать под прямым углом два шкафа разной глубины – к примеру, платяной и книжный.

Самостоятельный дизайнер может упростить себе работу и минимизировать риск ошибок. Уверенно сделать нестандартный шкаф для кухни своими руками можно поэтапно – исполнение основной конструкции в материале поможет уточнить размеры и схемы внутренних компонентов и створок дверей. К готовому корпусу подбираются дверцы, после этого изготавливаются полки и другое внутреннее оборудование. Интересное решение заключается в том, чтобы часть, размещенная в углу, оставалась открытой, без створок. Это решение пригодно на кухне, для книжных и архивных хранилищ.

Особенности изготовления шкафа — купе

Любая мебель для угла, к примеру — кухонная немного дороже обыкновенного рядового решения, в основном – за счет отходов от порезки горизонтальных элементов под разными углами. Это незначительное удорожание полностью компенсируется эффективным использованием угла в интерьере. Домашний дизайнер кухни может даже проверить возможности и емкость такой мебели, сделав эскиз или набросок шкафа с размерами в натуральную величину. Такой чертеж можно выполнить на полу и стенах, ради чего есть смысл освободить угол от существующей обстановки.

Секция на стыке двух частей сложнее рядовой в проектировании и изготовлении. Особенно важно правильно рассчитать расположение таких смежных створок дверей , независимо от способа их открывания. Для кухонной мебели задача еще больше усложняется необходимостью учитывать родство между нижним и верхним ярусами рабочего фронта. В угловом элементе нижнего яруса кухни требуется тщательно разместить поворотный стеллаж. Особой точности требует устройство складной распашной двери угловых кухонных элементов обоих ярусов.

Расчетливый мастер обязательно проверит чертежи, схемы и эскизы своего проектного материала перед заказом порезки. Тщательная проработка конструкции шкафа своими руками позволяет уменьшить недостатки и добиться преимуществ:

  • стопроцентного использования пространства
  • гармоничного и цельного дизайнерского решения
  • наличия обособленного места в емкостях и отсеках для особых условий хранения.

Хорошо продуманный шкаф в углу может быть задуман так самое труднодоступное место будет самым привлекательным – это не принципиальное противоречие и его не следует опасаться.

Угловой шкаф своими руками, чертежи с размерами и схемы

При кажущейся компактности, угловые шкафы очень вместительны. Ценится их эргономичная конструкция и за то, что позволяет красиво и функционально составить целый модульный комплекс из шкафов, пеналов, зеркал, тумб и оформить в единую композицию. Чертежи угловых шкафов с размерами помогут вам составить собственный проект для спальни, прихожей, детской или гостиной.

Смотрите также на нашем сайте чертежи кухонных шкафов.

В данной статье рассматриваются различные варианты внутреннего наполнения для углового шкафа высотой 2200 мм и габаритами от угла 900х900 мм. При глубине боковины 450 мм образуется дверной проем шириной 613,8 мм, который обычно закрывают двумя створками.

Предложенные варианты вы можете с легкостью адаптировать «под себя», растянув или сузив чертеж до нужных размеров. Как грамотно это сделать с точки зрения правил проектирования корпусной мебели мы также рассмотрим.

  1. Чертеж углового шкафа с полками
  2. Чертеж углового шкафа со штангами под короткую одежду
  3. Чертеж углового шкафа с антресольной полкой
  4. Чертеж гардеробного шкафа с плечиками под одежду
  5. Как изменить размеры углового шкафа по приведенным чертежам
  6. Основные нюансы при составлении чертежей угловых шкафов-купе

Чертеж углового шкафа с полками

Типовое внутреннее наполнение углового шкафа предполагает стеллаж с полками по одну сторону и штангу под одежду – по другую. Но не всегда нужен именно гардероб. Например, для гостиной или детской комнаты больше актуален чертеж углового шкафа с размерами, имеющий в наполнении одни полки. Кстати, если кухня довольно просторная – можно в нее также можно установить такой модуль.

Внутренняя конструкция предполагает наличие внутренней перегородки. Таким образом, пространство «дробится» на две зоны – с длинными, уходящими вглубь полками, и самостоятельным пеналом. В одну из ниш полученного пенала вполне можно встроить ящики, если требуется место для хранения каких мелких предметов.

Чертеж углового шкафа со штангами под короткую одежду

В подростковую комнату мальчика или «мужскую» спальню есть резон спроектировать угловой гардероб с полками и двухуровневыми штангами под короткую одежду.

Если одежды на плечиках (рубашек, пиджаков, курток, брюк) не так уж много, то можно убрать верхнюю штангу, заменив ее на три полки. По аналогии с предыдущим вариантом.

Чертеж углового шкафа с антресольной полкой

Данная схема для внутреннего наполнения углового шкафа довольно универсальная. По ней изготавливают массу готовых модулей, их можно встретить в серийной мебели различных производителей.

Чертеж углового шкафа с глубокой антресольной полкой, секцией под плечики и стеллажом можно использовать для составления проекта куда угодно: в прихожую, спальню, кабинет, детскую.

Чертеж гардеробного шкафа с плечиками под одежду

Хорошая идея задействовать пространство углового шкафа полностью под одежду на плечиках.

Такой вариант вполне уместен в просторной прихожей, если полки вынесены в отдельный пенал. Поможет расширить функциональность мебельного набора для прихожей обувница, открытая вешалка под сезонную одежду, комод под аксессуары и другие мелкие вещи. Все-таки хранить всю верхнюю одежду удобнее в таком отдельном месте, где просто нет ничего другого (ну разве что пара полок под обувь, в секции, рассчитанной на длинную одежду).

Как изменить размеры углового шкафа по приведенным чертежам

Независимо от габаритных размеров углового шкафа, внутреннее наполнение по конструкции будет оставаться таким, как было рассмотрено выше. Возможно, будут добавляться выдвижные ящики и корзины, крючки и брючницы, другие системы хранения. Но сама конструкция, внутренний каркас остается основой.

Изменить габаритные размеры угловых шкафов по рассмотренным чертежам можно двумя способами.

Самый простой и понятный способ – оставлять фасад неизменным, сужая или расширяя глубину боковин.

При этом внутреннее наполнение также будет ссужаться или расширяться, согласно чертежу. Этот способ годится, если типовые размеры нужно изменить незначительно, в пределах 50-150 мм. Например, если нужно сделать угловой шкаф своими руками размером 750х900 мм, 1000х800 мм, 1000х1000 мм и так далее.

При всех остальных вариантах требуется менять фасадную часть, расширять ее или сужать.

Ярким примером минимальных размеров углового шкафа является навесной кухонный шкаф. При габаритах 600х600 мм и глубине боковин 300 мм, дверной проем составляет около 400 мм.

Для угловых шкафов-купе ширина дверного проема практически не ограничена. Ведь вместо двух раздвижных створок можно поставить и три, если проем это позволяет.

Основные нюансы при составлении чертежей угловых шкафов-купе

При проектировании таких шкафов склоняются к встроенным и полувстроенным конструкциям. Практически всегда убирается дно у углового шкафа-купе и задние стенки. Внутренние перегородки, полки крепятся к полу и к стенам. Крыша у углового шкафа-купе также не обязательна. Обычно от нее отказываются вовсе.

Фактически большой угловой шкаф-купе представляет собой гардеробную, огороженную часть комнаты, в которую можно заходить.

Самые малые размеры углового ограничиваются только шириной дверного проема. Створка купе не должна быть уже 600 мм, иначе она будет неустойчива в треке. Основные стандарты при проектировании можно прочитать в статье «Расчет дверей-купе опорного вида».

Например, при габаритах 1200х1200 мм от угла и ширине боковины 400 мм проем для дверей купе будет порядка 1200 мм по центру трека.

При этом ширина направляющих «съест» от функциональной глубины боковин порядка 150 мм. Это также нужно учитывать при проектировании внутреннего наполнения углового шкафа купе. Дверям ничего не должно мешать при движении.

Как вариант, можно разместить ниши под крючки (если составляется чертеж углового шкафа-купе в прихожую), гладильную доску или неглубокие полки.

Как сделать угловой шкаф-купе своими руками, чертежи и схемы

Угловые шкафы купе по конструкции и особенностям проектирования можно условно поделить на две группы – это выставленные П-образно и диагональные. В первом случае короб состоит из двух или трех модулей. А во втором – монолитный, с единым раздвижным фасадом (стандартным «прямым» или гнутым). Рассмотрим как сделать угловой шкаф-купе своими руками с приведением всех необходимых схем и чертежей в случае П-образного варианта.

Как сделать диагональный шкаф-купе трапецию своими руками можно почитать здесь.

  1. Как сделать угловой шкаф-купе своими руками П-образной формы
  2. Как рассчитать детали составного углового шкафа из ДСП своими руками
  3. Как спроектировать и сделать нестандартный шкаф-купе своими руками
  4. Как оформить бока углового шкафа-купе полочками своими руками
  5. Как рассчитать размеры карниза углового шкафа своими руками

Как сделать угловой шкаф-купе своими руками П-образной формы

Расположение углом в этом случае предполагаем состыкованные два или три модуля.

  1. Это может быть два шкафа-купе рядом, один из которых – с одной или двумя дверьми, закатывающихся за боковину пристыкованного к нему шкафа.
  2. Или отдельный угловой модуль с пристыкованными к нему шкафами-купе.

Как спроектировать и рассчитать угловой шкаф своими руками для центральной части можно почитать здесь. Рассмотрим более подробно другие особенности конструкции.

Читать еще:  Столбчатый фундамент своими руками: бюджетный вариант разбираем вариант; на века

Как рассчитать детали составного углового шкафа из ДСП своими руками

Для примера составим чертеж углового шкафа-купе из ДСП с габаритными размерами 2516х2850х2868мм, где 2516мм – общая высота (без козырька 2500мм), а 2850х2868мм – занимаемое расстояние от угла, при этом «вылет» козырька составляет по 150мм в каждую сторону. Глубина боковин модулей равна 600 мм (внутренняя глубина, за минусом отступа для установки раздвижной системы составляет 500мм).

Чертеж корпуса углового шкафа, без фасадов и карниза будет выглядеть так.

Как было написано выше, схему и чертежи, пример расчета для углового модуля, можно посмотреть в отдельной статье по ссылке.

Два других, приставных шкафа-купе проектируются примерно по одной схеме. Рассмотрим пример расчета нестандартного гардеробного шкафа-купе и угловых полочек в общем дизайне.

Как спроектировать и сделать нестандартный шкаф-купе своими руками

Нестандартность предполагает, что и габариты мебели, и внутреннее наполнение вы можете сделать таким, каким нужно именно вам. Тут есть только один нюанс – ограничение внутренних секций дверьми купе.

При составлении схемы внутреннего наполнения четко представляйте себе, каким будет доступ к каждой секции. Не перекроется ли полка? Будет ли выдвигаться ящик? Удобно ли будет снимать одежду с плечиков?

Рассмотрим нюансы проектирования и расчета деталировки из ДСП для шкафа-купе с габаритами 2500х1600х600мм.

Ширина дверей купе обычно закладывается 600-900мм. Поуже створки будут неустойчивы, поскольку ролики раздвижного механизма слишком близко относительно друг друга. Шире двери купе слишком тяжелые и не каждая раздвижная система способна обеспечить плавный и свободный ход. Тут нужно смотреть характеристики каждого конкретного производителя.

На ширину 1600мм в нашем случае достаточно двух дверей купе.

Внутреннее наполнение шкафа-купе утапливается на 100мм, для возможности установки дверей. Сделаем внутри две секции, одну с полками, другую под плечики с длиной одеждой высотой 1600мм.

Список деталей для корпуса:

  • Боковины 2500х600 мм – 2шт.
  • Верх-низ 1568х600 – 2шт.
  • Цоколь 1568х80 – 1шт.
  • Поперечный цоколь 500х80 – 1 шт.

Поперечный цоколь нужен для того, чтобы дно шкафа не прогибалось. Эта деталь ставится обычно в месте размещения внутренней перегородки (или по центру, если перегородки в шкафу нет).

Высота шкафа позволяет выделить отдельную антресоль и полку под обувь в секции со штангой. Пусть высота внутренней перегородки 2000мм. А ширина боковых полок – 500мм.

Тогда список деталей для внутреннего наполнения шкафа-купе своими руками будет таким:

  • Антресоль 1568х500 – 1шт.
  • Перегородка 2000х500 – 1шт.
  • Полки 500х500 – 5шт.
  • Полка под обувь 1052х500 – 1шт.

Чтобы заказать двери-купе внутрь шкафа, нужно высчитать габариты проема. В нашем случае – 2388х1568.

Жесткость конструкции придаст задняя стенка ДВП. Если пролет без полок шире 1000, лучше в открытую нишу (за штангой под одежду) поставить еще ребро жесткости из ДСП для усиления конструкции. В нашем случае 1052х200. Тогда и заднюю стенку можно сделать из трех кусков (на антресоль, за полками и за открытой нишей). Что существенно снизит расход.

Как оформить бока углового шкафа-купе полочками своими руками

Угловые фигурные полочки на боковине шкафа не только практичны и позволяют поставить какие-то предметы декора для украшения интерьера. Они еще и скрадывают действительную глубину и угловой шкаф-купе своими руками будет смотреться менее громоздко.

Как правило, на шкафу-купе угловые полки крепятся с одной стороны на боковину, а с примыкающей – к специально заложенной задней стенке из ДСП.

Для большей аккуратности обычно заднюю стенку делают поуже вылета карниза на 10-15мм. А сами закругленные полки – поуже задней стенки и боковины шкафа на 5-10мм, как на чертеже.

По высоте заднюю стенку угловой полки делают короче на высоту цоколя (чтобы она проходила выше плинтуса). И соответственно нижняя полка общего модуля располагается на этом же уровне, совпадающего с положением дна шкафа-купе.

Как рассчитать размеры карниза углового шкафа своими руками

После того, как все три модуля углового шкафа-купе собраны и стянуты между собой, бока оформлены угловыми полками, можно сверху установить общий фигурный карниз. Размеры которого, конечно, рассчитываются заранее по чертежу мебели.

На схеме вида сверху детали накладного карниза выделены другим цветом.

Как мы договорились вначале, общий вылет карниза за пределы самого углового шкафа-купе составляет 150мм. Карниз будет стыковаться из 5 частей:

  • Центральная часть. Ее габариты 800х800. Чтобы он вышел за габариты углового модуля на 150мм, его нужно выдвинуть на 350мм относительно боковин и задней стенки. Итого глубина самого карниза до диагонального спила будет составлять 400мм.
  • Приставные боковые детали. На выдвинутую глубину с обеих сторон углового шкафа-купе своими руками понадобится заложить дополнительные детали длиной 350мм. Чтобы не путаться, пусть их глубина будет также 400мм.
  • Деталь карниза справа и слева. В вычислениях нет ничего сложно – от общей габаритной длины углового шкафа-купе вычитаем величину зазора (350мм) и глубину центральной части (800мм)

Получаем следующий список деталей:

  • 800х800 – 1шт.
  • 350х400 – 2шт.
  • 1718х400 – 1шт.
  • 1700х400 – 1шт.

Согласно чертежу, на трех из пяти деталей есть закругления и скосы. Их лучше всего сделать одинаковой формы и радиуса с угловыми полками шкафа-купе.

Как сделать угловой шкаф своими руками по чертежу

Угловые шкафы для спален, детских, гостиных и прихожих невероятно востребованы. Во многом благодаря своей эргономичной конструкции. Но в продаже предлагаются модули стандартных размеров, которые не всегда подходят под свободное место. Или имеют другое внутреннее наполнение, чем хотелось. Рассмотрим, как сделать угловой шкаф своими руками по чертежу, произвести все расчеты для распила деталей для дальнейшей сборки.

  1. Как сделать чертеж углового шкафа своими руками
  2. Пример, как рассчитать и сделать угловой шкаф своими руками
  3. Предварительный расчет деталей углового шкафа своими руками
  4. Точный расчет деталировки углового гардеробного шкафа

Как сделать чертеж углового шкафа своими руками

При проектировании любой угловой мебели опираются на математические расчеты и точное масштабирование. Достаточно прорисовать желаемые габариты шкафа на бумаге в масштабе (вид сверху) и уже будет видно, насколько практична и функциональна будет его конструкция.

  1. Отталкиваться стоит от ширины фасадной части. Для гардеробного шкафа она должна быть не уже 400мм. Иначе будут проблемы с доступом внутрь шкафа. Если совсем никак, то можно использовать дверцы-трансформеры, складывающиеся гармошкой под прямым углом. В этом случае скоса в конструкции не будет и доступ вовнутрь расширяется за счет прямого угла.
  2. На проем 400-550мм достаточно ставить одну распашную дверцу, на проем 600-800 – уже две. Если проем получается шире – подумайте, а может лучше сделать угловой шкаф своими руками с отдельными пеналами или открытыми полками по бокам? Поскольку шкаф получается сильно широкий и своей «диагональю» будет «съедать» много пространства.
  3. Далее смотрим на глубину боковин углового шкафа. Для полок достаточно 350-400мм. Под плечики – 500-600мм. Если на чертеже получилось меньше, то шкаф получится слишком мелким для гардероба. Рассмотрите другие варианты.

Вот так, расширяя фасадную часть для достаточного доступа и изменяя ширину боковин по заданным габаритам угла, «ищут» оптимальный вариант. В итоге угловой шкаф может получиться несимметричным, с разными по глубине боковинами и без угла в 45 градусов на скошенный фасадах – это не страшно. Есть мебельные петли с разным углом установки, не только под 45 градусов. Главное, не ошибиться в расчетах ширины фасада.

Если испытываете затруднения в расчете по известному «правилу треугольника» — квадрат гипотенузы равен сумме квадратов катетов, то можно вымерять ширину фасада по факту, когда корпус уже будет собран. Кстати, так поступают даже опытные мебельщики. Поскольку фасад чаще всего изготавливается из другого, более дорогого материала и «пролет» в его расчете может влететь в копеечку.

Пример, как рассчитать и сделать угловой шкаф своими руками

Рассмотрим чертеж углового шкафа с заданными габаритами 2500х1016х1016мм, где 1016х1016 – расстояния от угла, а 2500 – высота.

По схеме сборке короба видно, что фактически у конструкции три опоры – это две боковины и одна из задних стенок (вторая из ДВП).

Верх и низ вычислить несложно – детали будут «зажаты» между этими тремя опорами и имеют размеры 1000х984мм (по формуле 1016-16 и 1016-16х2). Диагональ фасада будет равна 566мм.

Можно поставить как одну, так и две распашные дверцы – все зависит от дизайна остальной мебели.

Предварительный расчет деталей углового шкафа своими руками

Внутреннее наполнение углового шкафа сделаем гардеробным: вдоль одной стороны разместим отдел с полками, другую сторону отведем под одежду на плечиках. Высота позволяет выделить отдельно полки под антресоль и обувь. Они будут иметь также срезанную под углом форму.

Размер внутренней перегородки примем как 2040мм. Тут особого стандарта нет. Прикинем, что под длинную одежду на плечиках нужно примерно 1600 мм, значит на две полки сверху и снизу уйдет примерно по 400мм (за минусом цоколя, высота которого 80 мм).

Высоту перегородки 2040мм поделим на 6 секций пятью полками.

Глубину внутренней перегородки примем 550 мм, чуть поуже боковины шкафа – так будет удобнее пользоваться плечиками.

Пусть секция с полочками будет шириной 300 мм, тогда скошенная полка под обувь выйдет габаритами 984х684мм.

Точный расчет деталировки углового гардеробного шкафа

С учетом всех принятых особенностей конструкции можно рассчитать деталировку ДСП и записать в виде списка:

  • Боковина 2500х600 – 2шт.
  • Задник 2500х1000 – 1шт.
  • Верх/низ/антресоль (со скосом!) 1000х984 – 3шт.
  • Внутренняя перегородка 2040х550 – 1шт.
  • Полки пенала 540х300 – 5шт.
  • Полка под обувь (со скосом!) 984х684 – 1шт.
  • Цоколь 620х80 – 1шт.
  • Фасад (2500-80-4)х(566-4)=2416х562 – 1шт.

Размеры фасада углового шкафа чистовые. Если для кромления будет использоваться ПВХ толщиной 1мм или 2мм, его нужно будет учесть! Будьте внимательны.

Как сделать угловой шкаф своими руками

Если в помещении есть пустующий угол со свободным подходом, у вас есть возможность обзавестись компактным угловым шкафом во всю высоту комнаты.

Понадобится:

  • бруски деревянные 5х5 см или 7х7 см;
  • гипсокартон;
  • фанера толстая для полок;
  • дверь;
  • дверные петли;
  • крепеж для крепления брусков к стене – дюбели;
  • крепеж для гипсокартона – саморезы черные, имеющие скрытую шляпку и редкую резьбу;
  • шпаклевка для гипсокартона;
  • краска или обои для отделки.

Как сделать каркас для углового шкафа

Деревянные бруски вначале нужно подготовить. Зашлифовывать их поверхности необязательно – гипсокартонная обшивка закроет все неровности, но обработать защитной пропиткой для древесины (от влаги, жучков, пр.) очень желательно.

Делаем схему будущей конструкции с учетом всех деталей на бумаге.

Замеряем поверхности угла, наносим на стены, пол и потолок разметку. На этом этапе потребуется особая внимательность, просчеты чреваты порчей деталей каркаса.

Крепим листы гипсокартона на стены – они будут выполнять роль задних стенок шкафа. Можно обойтись и без них, если угол имеет практичную отделку – плитку, декоративную штукатурку, пр.

Разрезаем бруски на элементы конструкции.

Сооружаем каркас, сверяясь со схемой и используя разметку на стенах/потолке угла.

Обшиваем каркас гипсокартоном – с внешней и внутренней стороны. Если угловой шкафчик небольшой, можно сделать одинарные стенки – только с внешней стороны.

Читать еще:  Мебель своими руками качественно и недорого

Крепим на стенки внутри каркаса бруски для поддержки полок.

Окрашиваем внутреннюю поверхность шкафа. Заняться покраской можно и до крепления держателей для полок.

Отделка углового шкафа из гипсокартона

Зашпаклевываем швы между гипсокартонными деталями. Шпаклевку выбираем гипсовую, на упаковках обычно указывают, для какой основы предназначена шпаклевка. Придется купить два ее вида – для заполнения стыков и для выравнивания поверхностей (крупнодисперсионная и мелкодисперсионная). Хотя есть и универсальные гипсовые шпаклевки, которые можно применять и в том, и в другом случае.

После высыхания финишного (выравнивающего) слоя шпаклевки, все поверхности шлифуем наждачкой. Стремимся к наилучшему результату. Пыль после этого этапа удаляем щеткой и влажной тряпкой.

Окрашиваем шкаф или оклеиваем обоями.

Навешиваем дверь. Если шкаф маленький, возможно, рациональнее установить дверь-гармошку.

Расходы материалов минимальны, работа не сложная, а сколько места для хранения нужных вещей появилось в доме!

Своими руками — Как сделать самому

Как сделать что-то самому, своими руками — сайт домашнего мастера

Угловой шкаф своими руками – как сделать угловой шкаф для прихожей, спальни самому

Угловой шкаф – купе для прихожей или других комнат своими руками

Вместительное пространство, полки и ящики, которые можно сделать как выдвижными, так и с обычными дверцами помогут Вам бороться с захламлением комнат – будь то прихожая или спальня, тем более угловые шкафы практически не сокращают визуально жилое пространство комнат.

Такой угловой шкаф – купе просто сделать, и работа над его изготовлением и сборкой своими руками не отнимет много времени даже у начинающего мастера.

Еще один очевидный плюс такого шкафа – его гибкость, которая заложена в самой его конструкции – он легко поддается любой трансформации при сборке – вы своими руками и за достаточно короткий промежуток времени можете поменять местами всю его внутреннюю схему – например поменять полки местами или, как уже было замечено выше, заменить выдвижные ящики обычными боксами с открывающимися дверками.

Основа шкафа (рис. А, В) — два корпуса из фанеры: одна секция — с полками, другая—с дверцами и выдвижными ящиками. Причём, большей частью столярные работы — элементарны (фальцы и пазы). При соединении корпусов получается шкаф, точно встающий в угол комнаты.

Шкаф — разборный. Его можно легко при необходимости разобрать и перенести в другую комнату. А также шкаф можно пересобрать и перекомпоновать (рис. С).— приспособить его внутренность так, как вам надо.

Центральная секция шкафа является своеобразным «мостиком» между корпусами. Эта секция визуально связывает два фанерных корпуса и создаёт еще один объём для хранения вещей.

Секции шкафа собирают на клее и шурупах, (рис. В). Наружные кромки фанерных деталей закрыты рейками окантовки — кромочными рейками.

Все секции гардероба смонтированы на основании, которое приподнимает шкаф и придаёт ему аккуратный вид, он вполне естественно впишется в дизайн вашей квартиры.

Основание состоит из двух сборок — опор, которые крепятся отдельно ко дну шкафа (рис. 9 и Е). Прочность угловым соединениям основания придают бруски Q.

Дверцы для гардероба и центральной секции (рис. Н) выпилены из одного листа 20-мм фанеры. Их кромки закрыты планками из твёрдой древесины.

Существует множество способов отделки такого изделия, как угловой шкаф. Можно просто покрыть прозрачным лаком, что рекомендуется делать если например, угловой шкаф- купе будет установлен в прихожей. А можно применить пастельного цвета краску для древесины, например, светло-голубого (как в случае если например делаете спальню в английском стиле ) если угловой шкаф будет использоваться для установки в спальне.

Угловой шкаф своими руками – фото

(фото и этапы изготовления шкафа пронумерованы согласно Таблице)

Детали углового шкафа – купе для сборки по чертежам и представленным схемам

Как сделать угловой шкаф своими руками c фурнитурой и наполнением IKEA

Приветствую всех! В этой статье расскажу как сделать угловой шкаф своими руками. Заказали мне его в деревенский домик, чтобы угол занимал и был вместительнее обычного 90*60см.

Условия по наполнению были следующие:

  • Должна быть штанга под куртки/рубашки/кофты (без платьишек);
  • Несколько выдвижных корзин;
  • Полочки…

Проектирование углового шкафа своими руками

Ну и габариты: 850*110*2250. По высоте, почти под потолок. Т.е. собирать придется стоя, что накладывает некоторые ограничения на крепеж.

ЛДСП в распил и кромки заказывал на фабрике по своим чертежам. Чертежи подготавливал в программе SketchUp. Если Вас интересует как проектировать мебель в SketchUp, то есть соответствующая статья: SketchUp: 3D моделирование для столярки.

На картинке размеры наползают друг на друга: это косяк скечапа (ну или фича): размер шрифта при отдалении не масштабируется. На фабрику я отправлял каждую детальку отдельным файликом, там всё видно.

Присадка (сверление) отверстий для углового шкафа

Всю присадку делал сам, благо умею и есть хорошие кондукторы. Наверное, это последний шкаф который делаю в квартире, места очень не хватает.

Вот некоторая часть используемого инструмента и фурнитуры:

Струбцины – наше всё! Особенно хочу порекомендовать, кто занимается мебелью (ЛДСП или массивом, не важно) приобрести клещи KREG Face Clamps. Они не оставляют следов даже на мягкой древесине, что уж говорить про ЛДСП, но при этом обладают очень большой степенью сжатия. На фото не хватает только кондукторов и шуруповертов. Да, лучше иметь два или более.

Зелененький – уже старенький 12В перфоратор. Иногда им мучаю соседей, когда лень доставать чемодан с сетевым перфоратором и не надо делать много дырок. У него патрон под 1/4’’ шестигранник. На самом деле, не очень удобный инструмент, но мне его когда-то подарили – пользуюсь время от времени. Хочется, что-то мощнее – вольт на 18

Почти во всех своих постах с мебелью, за неимением присадочного фрезера, пользуюсь вот этим кондуктором под шканты. По центру вставку на 5мм я заказывал у токаря: со второй попытки он попал в размер XD

Для начинающего мебельщика, этот кондуктор, наверное – лучшее, что можно найти.

Креговские щипцы, конечно, шикарны, но ими не всегда удобно работать, да и они у меня одни. А вот при сверлении пласти, лучше зажать с двух сторон, чтобы не сместился кондуктор при сверлении.

Для серийных отверстий есть специальный ограничитель, со штифтом, который вставляется в ранее просверленное отверстие. А чтобы кондуктор не смещался, упираю его в полку прикрепленную струбцинами.

Если делать всё аккуратно и не спешить, то соединения получаются идеальными

Я уже говорил, что сборка стоя накладывает некоторые ограничения: я не могу прикрутить болты снизу, да и сверху это проблематично. Поэтому, там, где не получается использовать винты-стяжки, использую эксцентрики.

Если для винтов, необходимость шкантов – предмет спора: нужны или нет, то для эксцентриков они строго необходимы, потому как перед затяжкой детали должны быть отцентрированы!

А вот теперь о моем первом косяке в проектировании. Для экономии, были выбраны корзины IKEA на роликовых направляющих. Стоят они по 700р за комплект.

Икея ориентирует свою фурнитуру на собственные изделия: ни на сайте, ни у самой фурнитуры не указаны присадочные размеры. Но раз делаем угловой шкаф своими руками, то и считать всё будем сами!

На сайте были габаритные размеры, где была указана ширина 500мм. Я был в полной уверенности, что это ширина внутри шкафа… Но нет! Это для какой ширины шкафа подходят эти корзины, т.е. внешние габариты! Стоит так же уточнить, что шкафчик пакс изготовлен из 18мм ЛДСП, что я уже нагуглил после получения корзин (ЛДСП уже были в производстве и поменять размеры было поздно). Ниша у меня выходила больше чем следует…

Но, больше не меньше… Добавим панели. 18мм ЛДСП найти мне не представлялось возможным, но в сетевых магазинах, да и на рынках продаются мебельные щиты: как раз 18мм.

Прямо в магазине мне напилили щит в размер, что облегчило мне жизнь.

После присадки под направляющие, шиты фрезернул по кромке и покрасил в белый цвет интерьерной эмалью.

С помощью, кондуктора для петель/полкодержателей, сделал присадку под направляющие. Отверстия в кондукторе с шагом 32 (именно с этим шагом сейчас производится заводская присадка на большей части фурнитуры: от петель до ручек).

Подготовка фасадов дверей

Этим же кондуктором сделал присадку под полки и петли.

Двери заказал в той же конторе, где и распил ЛДСП. Представляют они из себя МДФ профиль в пленке, скрепленный специальными «бабочками» и в центре 8мм ЛДСП. Можно было вставить зеркало, но поскольку напротив дверей располагается кровать, зеркало не очень хорошо вешать: видеть себя спросонья не всем нравится

Отверстия под петли разметил по линейке и просверлил фрезой форстнера – ничего сложного. Большими диаметрами следует сверлить на малых оборотах. Я это делал на первой скорости шуруповерта; в результате: и струшка аккуратная не разлетается повсюду и легче контролировать глубину. Хорошо, если центровочный носик не очень большой, так меньше вероятность просверлить насквозь.

Я видел в продаже кондуктор под петли, но это для меня уже излишество.

Сборка углового шкафа своими руками

Рано утром, погрузив всё в свой «грузовой» хэтчбэк, повёз за сотню километров в глушь, собирать шкаф

Как я говорил ранее, шкаф пришлось собирать стоя, что не очень удобно, когда много вертикальных панелей…

Я рассчитывал, что шкаф будет опираться на две большие панели спереди, на цоколь и регулируемые кухонные ножки с задней стороны и под центральной стойкой. Изначально ножки задумывались, т.к. по полу и вдоль угла проходит плинтус. Но. Следовало делать регулируемые ножки со всех сторон, потому что уклон пола очень большой… Это мой второй косяк.

К сожалению, его решить можно только подложив что-нибудь под одну из сторон шкафа… Ну или разбирать и монтировать ножки.

Для фиксации панелей на время сборки очень удобно использовать быстрозажимные угловые струбцины. Но помощник всё равно понадобился.

Задняя стенка привинчена на саморез к стенкам и жестко закрепленным полкам. Прибивание на гвозди и скобы – явная халтура.

Чтобы в месте сгиба ДВП не сломался, я с обратной стороны прошелся V-образной фрезой. Поскольку, дело проходило в деревне, то сделать это на улице не составило проблем: пыль пойдет на удобрение грядок (в ДВП не используется фенол-формальдегидный клей)

Белые стенки с немного просвечивающимся рисунком сосны неплохо сочетаются и с задней стенкой, и с полками. Как будто, так и задумывалось

Корзины и штанга на своём месте!

Внизу видны заглушки, закрывающие отверстия для регулировки высоты ножек.

Вот такой шкаф стоял ранее… Ему, наверное, лет 30, местами уже выпадает фурнитура, где-то отклеилась кромка. Давно уже не видел винты с головкой под шлицевую отвертку.

А сейчас шкаф выглядит вот так. На широкую стенку планируется повесить зеркало.

При входе в комнату он выглядит довольно компактным и органичным.

Надеюсь, Вам было интересно узнать как сделать угловой шкаф своими руками c фурнитурой из IKEA и если Вы этой темой так же увлекаетесь, то почерпнёте что-то для себя.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
