Как рассчитать размер пластикового окна по проему

Размеры окон.

Проектирование зданий любого назначения производится с учетом определенных размеров окон в зависимости от требований необходимого освещения комнат. Данные показателя освещенности зависят от габаритов здания, его назначения, уровня естественного света и других факторов. Также большое значение имеет способность оконного блока пропускать свет внутрь помещения.

Соотношение размера помещения и размера окон определяется по общепринятой формуле, основанной на установленных строительных нормах и правилах. Данные стандарты определяют допустимое значение коэффициента освещения в общественных и жилых помещениях, расположенных севернее 45 градусов и южнее 60 градусов широты. Например, если здание расположено севернее 60 градусов, то необходимо применять коэффициент, равный 1,2. Если здание расположено южнее 45 градусов северной широты, то освещенность нужно определять с применением коэффициента, равного 0,75. Показатели рассчитываются с условием обязательной мойки окон в зависимости от месторасположения здания. Так, очищать окна в зданиях, расположенных не в загрязненных районах города необходимо не менее 2 раз в год, а в зданиях, которые находятся в промышленных зонах, очищать окна следует как минимум 4 раза в год. Кроме того, на способность оконного проема пропускать свет влияет количество стекол и расстояние между ними. Поскольку световые лучи преломляются и поглощаются (в случае если в раме более чем 2 стекла), то существенно уменьшается освещенность в помещении.

При строительстве тех или иных зданий, используются типовые ГОСТ на размеры окон. Однако в отдельных нестандартных случаях показатели могут корректироваться. В зависимости от вида оконной рамы выделяют стандартные размеры окон для:

  • оконный блок двойного остекления;
  • оконный блок тройного остекления;
  • одинарное остекление, террасные рамы.

В соответствии с ГОСТ 11214-86, 23166-99 установлены стандартные размеры оконных проемов высотой в 60; 90; 120; 135; 150 и 180 см и шириной 60; 90; 100; 120; 135; 150 и 180 см и предусмотрена влажность в 8-12%.

Стандартные размеры окон состоят из совокупности элементов сечений и непосредственно стекол. Например, если стандартный оконный блок с шириной равной 1320 мм, боковым сечением равным 85 мм и средним сечением равным 130 мм, то ширина стекла в каждой створке должна быть как минимум 525 мм. При этом в оконную обвязку со всех сторон должно входить примерно по 7,5 мм стекла. После проведения простых расчетов получается, что видимая ширина стекла составляет 510 мм. Стандартный размер оконного проема также зависит от конструкции стен и размеров четверти. Далее приведены таблицы типовых размеров окон с ориентировочными ценами.

Таблица 1. Стандартные размеры одностворчатых окон.

Размеры проема, мм.

Стандартные размеры окон, мм.

Как правильно рассчитать размер пластикового окна? Что необходимо учитывать

Использование пластиковых окон дает множество преимуществ, связанных с повышенной звукоизоляцией, решением проблемы с теплопотерями, герметичностью конструкции. При смене окон необходимо произвести замеры будущей конструкции, которая будет установлена в существующие проемы.

В процессе определения размеров придерживаются определенной технологии и правил проведения расчетных операций.

Из статьи Вы узнаете:

Как рассчитывается размер пластикового окна

Первое, с чего начинается обновление окон, определение размеров проема, куда планируется установка новой конструкции. От того, насколько корректно будут выполнены замеры зависит успех всех дальнейших действий по монтажу. Замеры выполняют не только изнутри – необходимо снять измерения с внешней стороны. Двойные замеры проема позволят определить параметры требуемого изделия корректно, избежав возможного перекоса проема и осложнения монтажа.

Исключить сквозной перекос позволит точное измерение проема и учет полученных показателей при дальнейшем производстве. Если ошибки в измерениях выявлены в этот момент, важно их сразу же исправить, ведь позже монтаж станет возможным только после переделки текущего проема.

Уже на стадии замеров можно сделать предварительный расчет количества раствора для штукатурных работ, которые потребуются при заделывании щелей и просветов. Правильные измерения, учет полученных размеров позволят минимизировать объем материала, а, следовательно, и расходов при установке.

Выполняя обмер, рекомендуется придерживаться следующей последовательности:

  1. Выполнить измерения проема максимально точно. Во избежание проблем с некорректными расчетами, рекомендуется обратиться к мастерам, имеющим опыт подобной работы.
  2. Определение точных размеров будущей конструкции, изготавливаемой на заказ.
  3. Подбор дополнительных элементов, придающих повышенную функциональность окну (противомоскитная сетка, подоконник), определяется размер отливов.
  4. Согласуется качество переплета, стилистика изделия, форма и цвет конструкции, особые характеристики фурнитуры, тип стеклопакета и их количество.
  5. Приведение размеров окна к единым значениям.
  6. Подготовка документов по установке, производству изделий, спецификаций и других сопроводительных бумаг.

Руководство по расчету размеров оконных конструкций

При выполнении замеров рекомендуется использовать рулетку, длина которой позволяет снимать необходимые показания. Оптимальный вариант – рулетка с цифровым дисплеем. Замеры выполняют и по имеющимся особым выступам, четвертям.

Необходимо также учитывать, насколько рама заходит в пластиковое изделие – не более, чем на 2 см превышая показатели замеров. Расположение рамы в верхней четверти должно учитывать возможность установки антимоскитной сетки. В отсутствие вертикальной или верхней части, показатель захода в пределах пары сантиметров. Дополнительные сантиметры потребуются для организации утепления в конструкции.

При замене балконного сектора, вначале делают замеры окна и отдельно замеряют дверную конструкцию. Затем снимают показатели значений всего балконного отсека. Проводя измерения, учитывают, что поворотные створки не должны быть меньше 40 см. Если устанавливаются большие окна, при доставке необходимо принять во внимание, что размеры изделия по размерам должны входить в дверные проемы и средство для транспортировки.

Необходимо учитывать вес пластиковой конструкции и ее размеры, согласовав их с разрешенными показателями из проектной документации сооружения. При подборе варианта для частного домовладения особенно важно учитывать стилистическое сочетание конструкции с общим дизайном и интерьером.

Готовые решения оконных конструкций из пластика

Сократить время на приобретение окон позволит выбор готовых изделий из пластика стандартных размеров. Чтобы произвести установку, достаточно лишь правильно подготовить проем.

Подбор конструкции правильных размеров – важный момент, от которого зависит успешное обновление помещения. В процессе подбора необходимо учитывать несколько параметров, основными из которых являются:

  • качество звукоизоляции;
  • уровень теплопотерь;
  • подбор фурнитуры и уплотнителя;
  • число стеклопакетов;
  • качество используемых профилей;
  • изготовитель;
  • параметры прочности конструкции.

Из нашей статьи Вы можете узнать про: Какие ПВХ окна поставить в комнаты. Для каждой комнаты — нужно свое окно!

Установка пластиковых конструкций начинается с выбора моделей с оптимально подходящими габаритами. Прежде, чем заказать готовые конструкции следует уточнить все сопутствующие расходы: на доставку, подъем, оформление откосов, монтажные работы.

На расходы, связанные с покупкой оконных конструкций, влияют их размер, число стеклопакетов, фурнитура, число секций, дополнительный функционал и т.д. Подбирая окна, прежде всего, обращают внимание на основные габариты, способность к открыванию, число секций и т.д.

Различия между трехкамерным и пятикамерным профилем

Число камер в заказываемых пакетах несильно влияет на конечную цену изделий: между пяти- и трехкамерными пакетами разница не более 30%. В то же время, большее число камер дает повышенное качество звуко- и теплоизоляции.

Конструкции также различаются по способности к открыванию: глухие окна, створки с поворотным или с поворотно-откидным открыванием. На надежность изделия и его эксплуатационные качества будет влиять качество используемой фурнитуры и комплектующих.

На выбор заказчика, возможно оснащением такими функциями как: родительский контроль, самоочищение, тонировка, сетка, энергосберегающая система.

При монтаже могут быть использованы популярные низкоэмиссионные покрытия с возможностью отражать тепло, позволяя летом беречь прохладу, а зимой обеспечивать дополнительный приток тепла. Затраты на изделия с данным покрытием всего на 3-4% больше, чем при покупке обычных стеклопакетов.

С помощью фальшимпостов зонируется окно, улучшается его дизайн. Декоративный элемент влияет на цену, однако интерьер помещения значительно улучшается. Некоторые заказчики приобретают изделия, изготовленные в классическом или средневековом стиле.

Иногда при обновлении окна возникает необходимость замены отлива и подоконника, что также увеличивает цену заказа. При замене подоконника, предварительно выполняют его замеры. При выборе готовой оконной конструкции учитывают необходимые габариты подоконника – замеряют исходные значения по ширине и высоте. Аналогично поступают при заказе отлива – необходимо определить нужные ширину и длину, а также подобрать материал изготовления.

Габариты стандартных оконных ПВХ изделий – 130х140 см. Самые небольшие по размерам изделия устанавливают в домах старой постройки – как правило, стандартные показатели высоты – 130 см, ширины – 135 см. Максимальные значения показателей подбирают индивидуально, исходя из габаритов проема. Для лоджий и балконов имеются специальные панорамные варианты остекления. В подобных ситуациях речь идет об индивидуальном заказе, который, порой, достигает значительных размеров.

Нюансы процедуры определения размеров

Рекомендуется при выполнении замеров, учитывать требования, озвученные в СНиП и ГОСТ. Это станет залогом качественного исполнения заказа.

Пластиковые изделия стандартных габаритов должны соответствовать требованиям по пропуску света. Конструкция должна обеспечивать достаточный доступ света в помещение, не снижая при этом качество выполняемых функций.

Несмотря на тот факт, что варианты конструкции подбираются для стандартной многоэтажки, порою, возникает серьезная разница в размерах проемов.

Как правильно замерить пластиковое окно

Монтаж пластиковых окон любой конфигурации и габаритов начинается с тщательных измерений проема. Процедура проводится по определенным правилам. Даже в одинаковых по планировке комнатах окна будут различаться по габаритам. В домах из ж/б блоков конфигурация и размеры оконных конструкций незначительно разнятся, но в кирпичных домах различия доходят до 2-4 см (менее или более в зависимости от самого строения).

«Фабрика окон» рассказывает, как сделать замер окон ПВХ самостоятельно. Советы помогут при монтаже оконных систем собственными силами, а также пригодятся для контроля работы сторонних мастеров.

Как померить оконный проем: этап подготовки

Начало работ – это подготовка правильного инструмента:

  • пассатижи;
  • рулетка, телескопическая линейка с высокой точностью замера;
  • уровень;
  • стамеска (должна быть затупленной) на 2 см;
  • молоток;
  • принадлежности для учета полученных данных.

Замер оконного проема производится со стороны комнаты и снаружи. Полученные данные позволяют определить точную глубину проема. Конструкция окна никогда не бывает меньше наружной части.

В некоторых случаях проемы оказываются перекошенными. Проблема актуальна для построек из железобетонных блоков. Решение этого вопроса – увеличение габарита окна на величину перекоса.

Как определить размеры окна с выступом

Оконные проемы бывают с «четвертью» и без, нестандартной формы. Для каждого типа действует своя инструкция по измерению величин.

Чтобы померить оконную конструкцию с выступом «четверть», необходимо помнить, что такой тип проема имеет видимые неровности. Чтобы правильно определить параметры проема (глубину) определяют величину «четверти» с внутренней стороны комнаты и наружной (уличной).

По стандарту проемы с «четвертью» заходят снаружи за верхний и боковой откосы на несколько сантиметров.

Ширина самой оконной конструкции измеряется по откосам, расположенным с наружной части. К полученной величине добавляют еще около шести сантиметров, чтобы окно правильно зашло в «четверть». Важно помнить, что ширина рамы пластикового окна не больше ширины внутреннего проема.

При использовании подставочного профиля для монтажа подоконника и отлива высоту оконной рамы уменьшают на несколько сантиметров.

Для точного монтажа отлива подоконник должен по высоте быть на 1-3 см выше, чем нижняя часть выступа.

Если вы верно померили окно, оно не будет перекошено, выдвинуто с наружной стороны. Сама конструкция оконной системы незначительно меньше проема, всегда остается небольшое расстояние для запенивания.

Как определить размеры окна без выступа

Инструкция по вычислению высоты и ширины:

  • Определите параметры проемной части. Чтобы узнать ширину, проводят замер вверху и внизу проема (ориентируются на наименьшую величину при расчете).
  • От полученной ширины отнимают 2-4 см (для пены) с каждой стороны. Полученная величина – ширина будущего стеклопакета.
  • Для определения высоты ориентируются на правую и левую стороны оконного проема. При определении высоты также ориентируются на меньшую величину, полученную при расчете.
  • От меньшего показателя отнимают 2-4 см (для запенивания) и еще несколько сантиметров. Полученная величина является высотой оконной конструкции.
Читать еще:  Какие пластиковые окна выбрать

Помните, что правильно измерить оконный проем сможет только высококвалифицированный специалист. Человек без опыта не проведет процедуру замера из-за отсутствия знаний всех геометрических параметров окна ПВХ. Предоставив недостоверную информацию по измерениям, производитель не сможет сделать окно с максимальной точностью. Поэтому ответственность лежит не только на компании-изготовителе, но и на заказчике, который решает собственными силами провести сложные измерительные работы.

Если заказчик после работы стороннего замерщика и уже доставленного компанией окна решается установить конструкцию сам, производитель не отвечает за дальнейшие действия и последствия. Монтаж собственными силами может привести к неправильной установке, деформации оконной конструкции. Только опытные специалисты могут гарантировать высокое качество работ и гарантировать качество работы.

Последствия самостоятельного замера

Если вы неверно сделали замер окна для установки, ожидайте:

  • Появление щелей. Для исправления недочета щели заполняют монтажной пеной.
  • Увеличение размера профиля. Исправить недочет можно расширением проема.

С течением времени «дефектная» конструкция теряет эстетичный вид, пропускает в помещение холодный воздух и осадки

В процессе эксплуатации дефектного окна происходит деформация рамы. Стеклопакет начинает промерзать, появляются щели, через которые холодный воздух, пыль, атмосферные осадки проникают внутрь помещения. Высокая влажность приводит к появлению плесени и грибка, что является причиной возникновения астмы, аллергии.

Простые советы оконного проектирования

Выбор внешнего вида окна для дома, офиса определен цветовыми решениями и формой проема. При проектировании учитывают:

  • ширину наклонно-поворотной створки – от 40 см;
  • диаметр изгиба полукруглой арки – 52 см;
  • габариты, форму оконных проемов – зависят от самого проекта здания, обустройства полов.

Продукция и услуги Фабрики Окон

Качественный монтаж окон – гарантия их безупречной работы на протяжении 40 лет. Для установки используются специальные технологии и новейшие системы теплоизоляции.

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Собственное современное производство, высококачественные материалы и новейшие технологии позволяют предложить лучшие оконные решения по доступной стоимости.

Изготовление под заказ окон любой формы из пластика, дерева и алюминия. Индивидуальный подбор типов остекления в зависимости от архитектурных особенностей загородного дома.

Профессиональный монтаж. Окна не деформируются даже после 15 лет эксплуатации. Балкон надежно защищен от промерзания и плесени.

Почему делать замеры окон для установки должны профессионалы?

При снятии замеров необходимо четко следовать правилам, но лучше доверить это профессионалам

Замерять окно ПВХ самостоятельно не всегда выгодно и экономно. Замеры своими руками часто приводят к серьезным последствиям: окно не помещается в проем или меньшего размера, дефекты по вертикали, горизонтали, большие щели.

Мы предлагаем бесплатный замер окон. Наши опытные мастера с высокой точностью выполнят все необходимые измерения, что гарантирует идеальное эстетическое восприятие и удобство эксплуатации металлопластикового стеклопакета.

Почему обращаются к нам:

  • Наше производство окон позволяет предложить клиенту различные виды стеклопакетов: с подогревом и защитой от прямых солнечных лучей, «умные» и цветные окна, оконные системы нестандартных форм для коттеджей, офисов.
  • Производство стеклопакетов осуществляется на современном немецком оборудовании. В «Фабрике Окон» мы используем профиль Deceuninck, надежную фурнитуру Siegenia.
  • На окна собственного производства мы предоставляем гарантию сроком на 30 лет.
  • В случае возникновения проблем со старыми окнами оперативно их решим: устраним сквозняки, улучшим шумоизоляцию, избавим от постоянно образующегося конденсата.

Вам также доступен расчет окон с установкой онлайн. Воспользуйтесь нашим калькулятором и оставьте заявку на сайте. Наши менеджеры оперативно свяжутся с вами. А опытные замерщики покажут, как правильно замерить пластиковое окно.

Как рассчитать размер пластикового окна по проему

В этом случае предлагаем Вам воспользоваться заказом звонка

Поля, обозначенные *, обязательны к заполнению

Нажав кнопку «Отправить» Вы даете Согласие на обработку персональных данных. Подробнее.

ВИДЫ ПРОФИЛЕЙ:

Как замерить окна

Перед тем, как снять размеры окна нужно учитывать тот факт, что они напрямую зависят от размеров проема и его особенностей. В панельных домах размеры оконных проемов стандартны, кирпичные дома могут иметь проемы, размеры которых на несколько сантиметров отличаться друг от друга, или вообще имеют произвольную форму. В этих случаях к замерам нужно подходить с особой тщательностью.

Как правильно замерить окно в здании, с оконным проемом, который имеет «четверть»

Перед тем как замерить окно в здании, которое имеет четверть, необходимо предусмотреть его заход за наружные откосы (Рис. 1, А) по 1,5-2,5 см. сверху и боков. Такая норма предусмотрена в рекомендации «Проведение замеров и монтажа окон ПВХ» Т.Р. 152-205, ГОСТ 52749-2007.

Как правильно замерять окна по ширине

Нужно добавить к ширине наружного откоса 3-5 см. (меньше, если есть искривления стены). Это и будет необходимым размером окна.
Если Вы теряетесь в догадках как правильно замерить пластиковое окно, примите к сведению следующие:
Окно должно быть несколько шире или равным размеру между местами, в которых рама соприкасается с откосами (Рис. 1, В).
Окно должно быть уже, чем внутренний оконный проем (Рис.1, С).
Если перечисленные выше условия не выполняются с вопросом, как правильно замерить окно в нестандартном проеме, лучше обратиться к профессиональному замерщику, который сможет оценить ситуацию на месте и выявить причины несовпадения.

Как замерить пластиковое окно по высоте

Для того, что бы замерить окна по высоте необходимо сделать следующее: от расстояния между наружным верхним откосом и основанием оконного проема (Рис. 2, F) нужно отнять 2 см. Этого расстояния хватит для монтажной пены в нижней части проема. К размеру, который получился (Рис. 2, D) нужно добавить 1,5-2,5 см. для того, чтобы окно зашло в верхнюю четверть. При использовании подстваночного профиля, что является обязавтельным условием при установке окон с отливом и подоконником нужно отнять от полученного размера окна 3 см. Если Вы не знаете точно как замерить окна правильно, и сомневаетесь в полученых размерах, для проверки можно использовать тот факт, что обычно величина D равна высоте необходимого окна.

Размеры окна как в ширину, так и в высоту (если используется подставочный профиль) должны быть на 3-8 см. меньше чем оконный проем. Это необходимо для монтажного шва. Если четверть более 5 см. и соответственно шов из пены будет больше 4 см. нужно применять добавочный профиль.

Как замерить окна пвх (по высоте) и быть уверенным в правильных размерах необходимо соблюдение следующих правил:

  • Размер окна не учитывая подставочный профиль должен быть меньшим чем расстояние между верхним внутренним откосом и подоконником (Рис. 1, E).
  • Размер окна вместе с подставочным профилем долже быть меньше расстояния от нижнего края подоконника до верхнего внутреннего откоса (Рис. 2, E+G).

Устанавливая пластиковые окна как замерять размер в проеме без «четвертей»

Если оконный проем без четвертей, то монтажные зазоры должны быть 1,5-4 см. с каждой стороны окна. Для этого:

  1. От ширины проема отнимаем 3-8 см. Это и будет ширина необхождимого окна.
  2. От высоты проема отнимаем 5-6 см. Такой будет высота нового окна (3 см. занимает подставочный профиль, остальные необходимы для монтажного шва).

Учтите искривление стены.
Если этого мало, можно посмотреть как замерить пластиковое окно видео. Такой ролик представлен у нас на сайте.

Внимание! Данная инструкция не может вместить в себя все нюансы, которые необходимо учитывать при замере окон.

Как правильно замерить окно

Для того, чтобы правильно замерить окно необходимо учесть то, что размер окна зависит от особенностей оконного проема и его размера. Панельные дома имеют стандартные проемы, а вот в кирпичных домах проемы могут отличаться на несколько сантиметров или вообще быть нестандартными (произвольными). В случае с домами из кирпича к замеру окон следует подходить особенно тщательно.

Замерить окно можно и самостоятельно, не прибегая к услугам замерщика из фирмы по установке окон. Зная размер деревянного окна будет легче рассчитать примерную стоимость готовой продукции. Конечно, легче снимать размеры окон если дом только что построен и оконные проемы стоят пустые, а вот с проемами в которых стоят старые окна будет не много сложнее, но тоже выполнимо.

Снимаем размер окон в деревянном доме (новом)

В деревянном доме отсутствуют четверти (выступы с трех сторон проема, к которым подводят окно). Можно самому выбрать место где будет установлено деревянное окно относительно стены. Чаще всего оно устанавливается вровень с наружной стеной.

Видео: Как правильно замерить окно

Так как при таком варианте легче будет делать наружную отделку окон, т.е. не понадобятся внешние откосы — можно будет обойтись только наличником. Переходим непосредственно к снятию размеров и для начала измеряем оконный проем по ширине.

Для этого замеряем проем сверху и снизу. Если размеры не одинаковы, возьмем тот который меньше и отнимем от него 50 мм (монтажный шов под пену по 25 мм с каждой стороны). Ширину окна знаем, далее измеряем высоту. Снимаем размер так же, берем меньший и отнимаем от него 50 мм. Тут есть один нюанс — наличие и толщина подоконников.

Стандартная фрезеровка выполненная под подоконник в нижнем брусе составляет 30 мм. Если подоконник будет такой же толщины или чуть меньше это нормально. В случае, когда подоконник оказывается толще, разницу между толщиной подоконной доски и фрезеровкой надо отнять от высоты окна.

Если в деревянном доме установлена черновая коробка проем под окно замеряется внутри коробки. Ширина наружного наличника определяется с учетом черновой коробки. Стандартный размер коробки составляет — 5 см. Для того, чтобы посчитать ширину наличника складываем захват на стене и коробке по 2 см (с двух сторон получается 4 см), прибавим 5 см (коробка) плюс 25 мм (шов под пену). Получаем результат — ширина наличников должна быть 11,5 см.

Как замерить окно в панельном доме (жилом)

В панельном доме стоят старые окна и это немного усложняет снятие размеров. Демонтаж старых окон не возможен по той причине, что на изготовление новых деревянных окон может уйти месяц. Панельные дома имеют оконные проемы с четвертью — с трех сторон имеется выступ (два с боков и один сверху).

Нам нужно определить ширину оконного проема снаружи (от одной четверти до другой). Для этого, через открытое окно (будьте предельно осторожны . ) рулеткой измеряется расстояние между четвертями. Далее измеряем проем внутри помещения, от одного откоса до другого.

От внутреннего проема отнимаем наружный, в результате получим глубину четвертей. Возьмем к примеру ширину снаружи 1380 мм, а внутренняя 1500 мм. Полученную разницу в 120 мм разделим на два и получаем результат 60 мм — ширина четверти. Теперь можно замерить ширину окна.

Прибавив к наружному размеру с каждой стороны по 30 мм — 1380 + 30 + 30 = 1440 мм, это и есть ширина окна. Высоту окна измеряют таким образом: нижняя часть должна быть на уровне наружного отлива, а в верхнюю четверть добавляется 30 мм. Например высота от верхней четверти до отлива 1400 мм, тогда прибавив 30 мм получаем высоту окна в 1430 мм. В итоге размер окна который надо заказывать — 1440 х 1430 мм.

Как снять размеры окна в кирпичном доме

В кирпичных домах, или как их еще называют «сталинских», четверти могут быть довольно глубокими — до 10 см. Современные окна невозможно загонять в четвертя более чем на 3 см, иначе оконная рама будет скрыта и наружные стены будут приходиться прямо на стекла.

Читать еще:  Мы не продаем профиль и вам не советуем

Толщина оконной коробки и створок (в закрытом положении) составляет 110 мм. Так же по ГОСТу монтажный шов должен быть не более 40 мм. Самый простой способ выхода из такой ситуации — заказать деревянное окно с увеличенной шириной оконной рамы.

Это вполне выполнимо, на производстве к брусу оконной рамы добавляют дополнительный брус любой ширины и окрашивают вместе с окном. Таким образом, монтажный шов компенсируется доборным брусом.

Теперь Вы можете замерить окно, однако помните, что в этом деле может быть множество нюансов так как каждое окно индивидуально.

Поэтому лучше обратиться в компанию по установке окон, только тогда можно быть уверенным, что все сделано правильно.

Видео: Замер и установка ПВХ окон MONTBLANC

Как правильно замерить пластиковые окна: правила и инструкции

Чтобы металлопластиковая конструкция идеально встала в оконный проем, нужно замерить пластиковое окно правильно. Существуют конкретные инструкции, точное соблюдение которых гарантирует положительный результат. Вы можете сделать это самостоятельно или вызвать замерщика окон.

Основные шаги правильного замера окон

Хотите замерять все нужные параметры самостоятельно? Следуйте описанным в статье инструкциям и выполняйте правильный замер окон самостоятельно:

  1. Замер осуществляется как снаружи, так и внутри здания. Это позволяет рассчитать глубину проема и убедиться, что изделие будет иметь нужные параметры.
  2. Некоторые проемы оснащены выступами, которые называются также «четверти», поскольку их величина в идеале 6,5 см (что является ¼ стандартного кирпича) – учитывайте это.
  3. В случаях наличия перекосов размер изделия определяет больший показатель ширины. После этого необходимо сверить полученные показатели с внутренними параметрами оконного проема.

Рассмотрим первый случай того, как замерять окна, если присутствует «четверть».

Замер окна для проема с «четвертью»

Проводить первые замеры стоит обязательно с наружной стороны стены. Необходимо измерять как высоту, так и ширину проема. По правилам установки монтироваться окно должно так, чтобы кирпич заступал на профиль на 1,5-2 см. Меряем ширину в четверти и добавляем 3-6 см.

ВАЖНО! ПВХ-изделие должно быть шире, чем параметры проема с четвертями, поскольку окно устанавливается с упором в откосы. Поэтому к фактическому расстоянию между крайними точками четвертей прибавляем 3-6 см. Убедитесь, что замер пластиковых окон правильный и будущая ПВХ-конструкция сможет войти в оконный проем.

Для определения высоты достаточно померить расстояние между верхним и нижним краями проема и отступить 2 см для монтажного шва. Если с пластиковым окном монтируется отлив и подоконник, то от первоначальных показателей замерщик отнимает еще 3 см для монтажа подставочного профиля. Окно будет на 7 см меньше исходного оконного проема. Проверяйте замеры несколько раз перед установкой и убедитесь в правильности полученных данных. Лучше по несколько раз замерять одно и то же, чем потом шторами маскировать недостатки.

Замер окна без «четверти»

Замерить габариты будущего окна в случае отсутствия четвертей нужно с учетом следующих особенностей. Рассчитывая правильную ширину будущей рамы, следует сначала мерить ширину проема. В случае неровности стен следует измерять расстояния по сторонам (в верхней и нижней точке), а также по центру. От наименьшего полученного значения отнимаем 2-4 см, оставляя зазор для монтажного шва.

Высота вычисляется по схожему принципу. Сначала начинаем замеривать расстояние от нижней стороны проема до верхней. От полученной величины отнимаем 1,5-2 см монтажного шва, а также 3 см для монтажа подставочного профиля.

ВНИМАНИЕ! Замер металлопластиковых окон быстро и правильно выполняют специалисты. Например, вы сможете вызвать замерщика в Киеве и получить профессиональную консультацию, сэкономив при этом свое время.

Если у вас уже стоят окна и видны края оконной рамы, а также монтажный шов, то достаточно сделать замеры по краям уже установленной конструкции. Этот способ подойдет в случае монтажа окон одинакового размера, без изменения исходного проема.

Своими силами или помощь профессионалов?

После прочтения наших рекомендаций вы сможете замерить проем пластикового окна и самостоятельно. Однако, решив купить окна REHAU у нас, можно сделать проще и заказать бесплатный замер. Так вам не придется тратить свое время на определение размера проема. Наш специалист-замерщик знает, как правильно мерить параметры окон с учетом четверти или без нее. Заказать окна REHAU и узнать точную стоимость вы сможете по телефону, указанному на сайте. Мы работаем в 24 областях, имеем фирменные магазины и точки продаж в более 120 населенных пунктах и 2 своих завода в Украине.

Как правильно замерять проём под пластиковое окно?

Замер оконного проёма под пластиковое окно является обязательным и очень ответственным мероприятием, так как точность этих замеров определяет правильный монтаж и успешную эксплуатацию окна . Вы должны понимать, что даже в типовом многоквартирном доме необходимо производить замеры оконного проёма под пластиковое окно, ведь они могут отличаться, а также могут быть проёмы неправильной формы или с неравномерной толщиной стен.

Доверить замер оконного проёма стоит специалисту , который грамотно сделает замер, учитывая все особенности и изъяны вашего оконного проёма, и позволит избежать неприятностей с пластиковым окном в будущем.

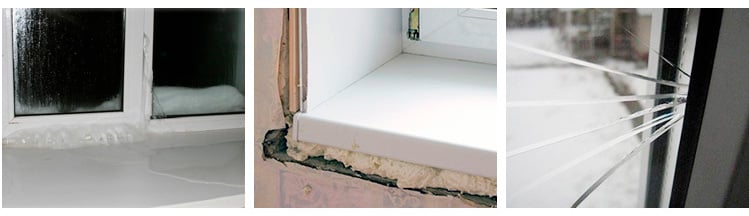

Последствия неправильного замера

Очень важно, что бы замеры оконного проёма были выполнены с точностью до миллиметра. Если случилось так, что при замере были допущены ошибки, и окно получилось меньше необходимого размера, то образованные щели придётся заделывать с помощью монтажной пены или наращивать оконные откосы. На этот процесс будут необходимы дополнительные материалы, а также время.

Через некоторое время (возможно несколько лет или же несколько месяцев) такое окно начинает деформироваться, появляются трещины и щели. Окно начинает пропускать холодный воздух, в зимнее время промерзать. В условиях повышенной влажности, вам не избежать постоянного конденсата на окнах, а в последствие образования плесени. Также окно теряет эстетичный внешний вид. Сложности возникают, когда изготовленное окно попросту не входит в оконный проём, такая ситуация требует нестандартных конструктивных решений.

Те, кто всё же решились выполнять замеры оконного проёма самостоятельно , перед началом работы должны точно определиться какие именно материалы будут использоваться для внешней и внутренней отделки стен и конкретно оконных откосов. Для начала рассмотрим общие правила для замера оконных проёмов всех типов.

При замере оконного проёма важно понимать , что рама окна не должна упираться в проём, а быть немного меньшего размера. Зазор между рамой и проёмом называется монтажным и предназначен для возможности естественного расширения конструкции. Согласно норм, такой зазор должен составлять от 2 до 5 см. Замеры оконного проёма важно проводить как внутри, так и снаружи помещения.

Для определения ширины окна необходимо выполнить три замера, измеряем оконный проём по верхнему краю, нижнему и посередине, а затем выбрать наименьшее значение.

Для определения высоты также измеряют проём в трёх местах (справа, посередине, слева) и от наименьшей величины рассчитывают высоту окна. Теперь рассмотрим более подробно, в зависимости от типа оконного проёма.

Для определения параметров подоконника:

Замер оконного проёма без «четверти»

Для определения ширины рамы будущего окна необходимо от ширины оконного проёма (наименьшая величина из трёх замеренных) отнять величину необходимого монтажного зазора 20-40 мм, в зависимости от кривизны стены. Если вы видите, что вертикальные части проёма имеют значительный перепад, то лучше взять 40 мм.

Высота оконной рамы определяется как разница между высотой оконного проёма (меньшая величина из трёх замеров по вертикали) и величиной монтажного зазора в верхней части (15-20 мм), а также величины подставочного профиля (30 мм).

Также необходимо вычислить размеры подоконника и отлива. Если имеется старый подоконник, то просто измерьте его рулеткой. Если подоконник не установлен, то для определения длины необходимо к ширине оконного проёма добавить 50-100 мм на сторону. Ширина подоконника зависит от глубины оконного проёма. Важно: подоконник не должен перекрывать радиатор отопления! Вы должны учесть это и выбрать оптимальную ширину подоконника. Длина отлива определяется как ширина оконного проёма со стороны улицы, увеличенная на 60-80 мм. Ширина отлива определяется от рамы окна до его края, при этом отлив может выступать от наружной стены на 30-50 мм.

Замер оконного проёма с «четвертью»

Оконные проёмы с четвертью, то есть выступ по внешнему периметру окна на четвёртую часть кирпича, более сложные для замеров. Четверти в большинстве случаев не симметричны, возможны перекосы. При замере окна с четвертью важно знать несколько основных правил:

Оконная рама должна заходить за боковую четверть на 20-40 мм, а за верхнюю стенку – 15-20 мм. Подставочный профиль должен быть на 10-20 мм выше чем нижняя стенка, это необходимо для правильного крепления отлива.

Ширина оконной рамы определяется как ширина оконного проёма между наружными откосами и плюс 40-60 мм на завод рамы за четверти. После необходимо убедиться, что полученная ширина не превышает ширину проёма по внутренним откосам, а также не превышает расстояние между точками примыкания внутренних откосов и рамы.

Если при монтаже окна будет использоваться подставочный профиль, то высота окна определяется так: величина от основания проёма до верхнего откоса минус 10-20 мм (на монтажный зазор снизу), минус 30 мм на подставочный профиль и плюс 20 мм на заход рамы за верхнюю четверть. Высота окна не должна превышать величину от низа подоконника до верхнего внутреннего откоса. Размеры подоконника и отлива определяются аналогично с размерами для оконных проёмов без четвертей.

Важно понимать , что замер оконного проёма является первым и ключевым этапом в установке пластикового окна. Немного сэкономив на этом этапе, вы можете получить довольно существенные неприятности в дальнейшем. Стоит ли так рисковать?

Установка пластиковых окон: что может помешать сделать правильный замер

Мы спросили у специалистов, по каким критериям оценивается качество замера и установки пластикового окна

Стоит ли говорить о том, насколько важен правильный замер для установки пластикового окна. Если сделать окно слишком большим, оно не уберется в проем, и тот придется рубить. Если слишком маленьким — возникнет проблема, как его закрепить в том пространстве, которое есть. О тонкостях и нюансах замера и последующей установки пластиковых окон мы поговорили с руководителем Технического центра светопрозрачных конструкций компании REHAU Антоном КАРЯВКИНЫМ.

Методика замера — меряем по трем точкам

Вообще, существует четкая методика замера: окно замеряется внутри и снаружи, в трех точках — по высоте и в трех — по ширине. Дополнительно могут замеряться отклонения от вертикали, потому что в старых зданиях проемы могут быть не прямоугольными, а трапециевидными, например.

Сразу оговоримся, специалисты не рекомендуют проводить замер самостоятельно, оптимально — пригласить замерщика из компании. И все-таки прикидочные обмеры, для того чтобы в общих чертах сформировать коммерческое предложение для компании-производителя, заказчик может сделать.

Имея на руках такие примерные размеры, вы уже можете смело звонить в оконную фирму и интересоваться стоимостью оконных конструкций. По телефону вам могут задать наводящие вопросы: какие створки вам будут нужны — откидные или глухие, из какого материала вы бы хотели иметь отливы, откосы и подоконник. На основании всех этих данных компания озвучивает вам примерную стоимость вашего окна.

А вот дальше все равно приглашается замерщик и делает уже профессиональный замер.

После демонтажа окно может быть подкорректировано

Количество монтажных ситуаций практически безгранично. Правила меняются в зависимости от типа конструкций. В панельном доме, доме из кирпича, бруса — замер будет разным.

Читать еще:  РУЛОННЫЕ ЖАЛЮЗИ

В панельном здании геометрия окна более или менее ясна. Достаточно прост доступ к монтажному шву. Легко можно добраться до «тела» самой стены и понять, какого размера должно быть окно.

Но опытные замерщики все-таки оставляют за собой право вносить некоторые коррективы после того, как произойдет демонтаж оконной конструкции. Почему?

Дело в том, что здесь есть свои нюансы. Взять, например, подоконник: никогда заранее неизвестно, какое пространство под ним скрывается? Соответственно, это может быть дополнительная выемка размером 15, 20, а то и 30 мм. От того, какие пустоты мы обнаружим в подоконном пространстве, и будет зависеть конечный размер окна и тип примыкания, которое будет предложено.

В зданиях с кирпичными стенами эта ситуация еще более распространена: после демонтажа может осыпаться штукатурка, вываливается старое утепление, крошится сама стена. Все это — утеплитель, который выпал, штукатурку — нужно будет заместить какими-то изолирующими или отделочными материалами. В этой ситуации также после демонтажа делается второй, уточняющий, замер.

Итак, не исключено, что ваш замер будет изменен после демонтажа. Такова особенность окон, особенно в старых зданиях. И опытные замерщики предупреждают заказчика, что размеры могут быть подкорректированы.

А если размер окна не совпал с заказанным?

Потребитель по опыту знает, что демонтаж и установка окна делаются сразу — за один день. Никто без окон не сидит и не ждет свой уточненный заказ. Как же тогда учитываются данные второго, скорректированного после демонтажа замера?

Попытаемся объяснить. Крупные компании, такие как REHAU, например, имеют разветвленную сеть дилеров. Дилер — это обычно небольшой самостоятельный завод, который делает примерно 2 тыс. окон в день. С ним сотрудничают монтажные подразделения, которые собирают заказы по рынку, а затем передают их на предприятие. Там заказ выполняется, и готовое окно монтируется заказчику.

У дилерского подразделения может быть до 2–3 тыс. таких монтажных групп, где работают монтажники-практики. У опытного монтажника в наборе могут быть дополнительные профили, например, доборный профиль, отделочные материалы, утеплитель. С их-то помощью и регулируются нужные параметры окна.

Да, за все это приходится немного доплатить, но это согласуется с жильцами. И те обычно идут навстречу мастеру.

Итак, проговорим еще раз. Процесс замера окна, в идеале, происходит сразу. Но возможны корректировки. В этом случае ситуация разворачивается следующим образом: мастер демонтирует оконную конструкцию, еще раз делает замер и с помощью дополнительных доборных профилей, отделочных материалов корректирует ваше окно.

Если строительная пена вываливается из шва

Одна из самых распространенных претензий при установке окон: строительная пена «пузырями» вываливается из шва.

Если брать требования технологии (как это должно быть), то такая ситуация, конечно, недопустима. Если вспомнить, например, немецкие стандарты, то толщина монтажного шва должна быть 15–20 мм. Это связано с тем, что существуют стандартные размеры проема. В новостройках эти требования, как правило, соблюдаются.

В нашем российском стандарте на монтаж заложена толщина пены до 60 мм. Это связано с тем, что геометрия проемов, особенно во вторичном жилье, очень сильно отличается от требуемой. Окно, как уже говорилось выше, может быть не идеально прямоугольным. Часто из-за отклонений и перекосов оконный проем принимает неправильную форму. В «старом» исполнении на эти отклонения никто не обращал внимания. А в «новом» — отклонение будет очень заметно.

В идеале, проем нужно доработать до нужных размеров (геометрии), оштукатурить, а потом делать монтаж. Когда же окно устанавливается за один день, то проем зачастую «дорабатывается» за счет монтажной пены. На этом этапе, если мастер не очень опытный, и появляются те самые пузыри.

По идее, красиво и качественно можно сделать и при наших, несколько смягченных требованиях (допустимом увеличении толщины шва). Но тут первую скрипку играет квалификация монтажника, который у вас работает.

Многое зависит и от подхода: каждый подход стоит своих денег. Человеку могут объяснить: «Окно будет стоять, и из него не будет дуть, но будет некрасиво, пена будет торчать. Вы готовы к этому?» Есть заказчики, которые к этому готовы: их в первую очередь интересует невысокая цена услуги. А есть люди, которые хотят, чтобы все было красиво и добротно. И готовы за это платить.

По каким критериям определяют качество установки окна

Итак, по каким критериям можно определить, что процедура установки окна прошла успешно?

Прежде всего, окно должно быть надежно закреплено в проеме, оно не должно шататься. Бывают разные случаи, когда установку окна доверяют человеку, который не умеет этого делать — и закрепляет окно только на монтажную пену.

Это недопустимо. Некоторые все-таки ставят дополнительно четыре самореза — этого тоже недостаточно. Есть определенные требования по количеству крепежей — по всему контуру коробки, с определенным шагом. По инструкции окно устанавливается на монтажную пену и саморезы, которые крепятся на определенном расстоянии друг от друга.

Второе — ровность. Окно должно стоять ровно в уровне: горизонталь, вертикаль и вертикаль в плоскости. Простым критерием проверки являются створки: если вы открываете створку, она должна остаться в том же положении, то есть не должна отклоняться в ту или другую сторону. Это обычная проверка качества монтажа.

И третье — наличие тех дополнительных опций, о которых вы договорились (герметики, различные ленты, тщательность заделки швов).

В каждом окне по ГОСТу должна быть внешняя гидроизоляция, центральная теплоизоляция и внутренняя пароизоляция. У каждого слоя своя задача.

Тестируем отливы, откосы, подоконники

После того как произошла проверка монтажного шва, нужно проверить правильность установки отливов, откосов, подоконников.

Основное требование к отливам (отлив — планка, которая находится в нижней наружной части окна): ничего не должно затекать внутрь. Есть рекомендации по размерам отливов: они должны выступать за внешнюю часть стены где-то на 30 мм. Тут есть разные подходы. Одни говорят: давайте подальше выпустим. Другие настаивают: не будем выпускать, потому что длинный отлив «ловит» все капли. Кто-то проклеивает под отливом специальную ленту. Тут уж решает потребитель — что ему кажется более правильным.

В плане откосов (боковые и верхние планки снаружи и изнутри окна) тоже может быть большое разнообразие. Кому-то нравятся пластиковые откосы (ПВХ или сэндвич), кому-то — откосы «под штукатурку», кто-то предпочтет окрасить их белой краской, а кто-то заведет туда обои или отделает гипсокартоном. Это уже предпочтения, связанные с дизайном окна. И здесь также выбирает потребитель.

По-разному монтируется и подоконник: одни сажают его на монтажную пену, другие — на строительный раствор. Оба варианта приемлемы.

Вот, собственно, вкратце о замере и установке окна. При соблюдении всех этих правил остается только пожелать качественной эксплуатации!

Подготовила Елена ВЛАДИМИРОВА

www.OknaInf.ru

Портал о пластиковых окнах

  • Главная
  • Производители
  • Стеклопакет
  • Отделка откосов
  • Cтатьи
  • Вопрос-Ответ
  • Словарь
  • Карта сайта
  • Обратная связь
  • Skip to content

Профиль

  • REHAU
  • KBE
  • DECEUNINCK
  • GOODWIN
  • VEKA
  • GRAIN
  • EXPROF
  • GEALAN

Фурнитура

  • GU
  • ELEMENTIS
  • SIEGENIA-AUBI
  • FORNAX
  • WINKHAUS
  • ROTO
  • MACO
  • VORNE

Про окна

  • Почему потеют пластиковые окна?
  • Экономим при заказе окон
  • Заказ пластиковых окон
  • История изобретения пластиковых окон (ПВХ)
  • Преимущества пластиковых окон

Инструкции

  • Инструкция по установке пластиковых окон
  • Инструкция по замеру окон
  • Инструкция по регулировке оконной фурнитуры MACO MULTI TREND
  • Инструкция по изготовлению и установке окосячки (обсады)

Аксессуары

  • Москитные сетки для окон и дверей. Противомоскитные сетки
  • Оконные вентиляционные (приточные) клапаны
  • Тонировка для окон
  • Электрохромное стекло (смарт-стекло)

Инструкция по замеру окон

Правильный замер пластиковых окон. Инструкция по замеру окон.

Прежде чем заказать пластиковые окна, требуется произвести грамотный замер оконного проема. При замере следует учитывать следующие особенности: тип дома, материал стеновых конструкций и внешней отделки.

Замер окна — ответственная операция, которая требует тщательного изучения оконного проема изнутри помещения и со стороны улицы.

Замер пластиковых окон — это обязательная процедура, замер должен производиться даже при заказе окон ПВХ для типового дома. Неправильная форма проема, неравномерная толщина стен — это явление вполне распространенное в домах массовой застройки. Замер пластиковых окон просто необходим, если вы живете в здании старой постройки, в этих домах глубина оконных проемов существенно больше, чем в панельных домах, и оконные проемы даже в одном помещении могут иметь разные размеры.

Для замера пластиковых окон лучше всего воспользоваться услугами профессионала, который имеет большой опыт в установке пластиковых окон. Но для более точного предварительного расчета стоимости пластиковых окон Вы можете самостоятельно снять размеры оконного проема или же точный замер пластиковых окон может Вам потребоваться, если Вы уверены в своих возможностях и собираетесь устанавливать окна самостоятельно (но даже в этом случае рекомендуется воспользоваться услугами специалиста).

Инструкция по замеру оконного проема в доме с четвертью.

В домах, проемы которых имеют четверть, окно должно заходить на 20-30 мм за верхний и боковые наружные откосы (рис. 1, A). Поэтому следует учитывать этот норматив при замере оконных проемов.

Рис. 1. Замер ширины окна в проеме с четвертью.

Ширина окна (рис. 1, D) ― измеряется по наружным откосам (рис. 1, A) и прибавляется 40-60 мм для захода окна в четверть с 2-х сторон (или немного меньше, если стена сильно искривлена).

После измерения ширины между наружными откосами (рис. 1, A) и получения ширины окна (рис. 1, D), следует проверить, чтобы ширина окна (рис. 1, D) не была больше, чем расстояние между точками примыкания внутренних откосов к раме (рис. 1, B). Также ширина окна (рис. 1, D) ни в коем случае не должна превышать ширину внутреннего проема (рис. 1, C).

Если вследствие проверки, ширина окна (рис. 1, D) превышает размер (рис. 1, B) или (рис. 1, C), то Вам необходимо воспользоваться услугами профессиональных замерщиков.

Рис.2. Замер высоты окна в проеме с четвертью.

Высота окна (рис. 2, H) ― это расстояние от основания оконного проема до наружного верхнего откоса (рис. 2, F) минус 10-20 мм (зазор под монтажную пену снизу) и плюс 20-30 мм (заход окна в верхнюю четверть).

Если при установке окна будет использоваться подставочный профиль, а это обязательное условие, при установке подоконника и отлива, то высоту окна (рис. 1, H) следует еще уменьшить на 30 мм (высота подставочного профиля).

Для проверки правильности замера сверяем следующие размеры, без подстановочного профиля высота окна должна быть меньше, чем расстояние от подоконника до верхнего внутреннего откоса (рис. 2, E), а с подставочным профилем высота окна не должна превышать расстояние от нижнего края подоконника до верхнего внутреннего откоса (рис. 2, E+G).

Инструкция по замеру оконного проема в доме без четверти.

Для замера окна необходимо снять ширину и высоту оконного проема. При замере ширины следует производить измерения в верхней и нижней части проема и в дальнейших расчетах использовать наименьшую величину. От полученной ширины проема нужно отнять 20-40 мм (зазоры на пену с 2-х сторон), это и будет шириной Вашего пластикового окна. Высоту проема также следует измерять с левой и правой стороны проема. От наименьшей высоты отнимаем 20-40 мм (зазоры на пену сверху и снизу) и 30 мм (высота подставочного профиля, если он необходим), полученная величина и будет высотой окна.

* В данной статья описаны общие принципы замера пластиковых окон, все же, для обеспечения правильности размеров рекомендуется воспользоваться услугами профессионального замерщика.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
