Слуховое окно в мансардной крыше

Слуховое окно

Если вы решили сделать комнату на чердаке в частном доме или на даче, но там недостаточно освещения и напрочь отсутствует вентиляция, то хорошим решением станет слуховое окно. Но несмотря на всю его полезность и популярность, некоторые люди даже не знают, что это такое. Слуховое окно в мансардной крыше – это специально вмонтированная в кровельный пирог конструкция. Она предназначена не только для освещения и вентилирование чердачного пространства, но и для придания постройке привлекательного внешнего вида. Сделать слуховое окно на крыше – это достаточно непростое занятие, требующее много усилий и времени. Монтаж окна становится еще сложнее, если чертеж дома изначально не предусматривал его установку.

Перед установкой подобных конструкций, следует подумать, будут ли мансардные слуховые окна должным образом обеспечивать чердачное помещение светом, вентилировать его и органично ли они впишутся в общую архитектурную идею. Чтобы сделать правильный выбор, для начала необходимо разобраться, какие бывают чердачные окна.

Во-первых, конструкции отличаются друг от друга наличием боковых стен и расположением фронтона. Различают три типа окон:

• боковые стены отсутствуют, фронтон находится в плоскости здания;

• боковые стены присутствуют, фронтон находится в плоскости здания;

• боковые стены присутствуют, фронтон находится вне в плоскости здания

Каждый из этих типов лучше подходит для определенной крыши. В связи с этим, при выборе окна обращайте внимание на архитектурные особенности и технические характеристики своей крыши.

Конструкция слухового окна может иметь множество конфигураций и очертаний. Однако все их можно разделить на две большие группы: односкатное и двухскатное. Стоит разобрать каждую из них поподробнее.

• Односкатное слуховое окно. Самая примитивная конфигурация окна. Имеет несколько меньший уклон, по сравнению с главной крышей. Устройство слуховых окон такого типа не потребует от вас больших материальных затрат, да и сам процесс монтажа несложный. При выборе такой конструкции вы получите больше пространства внутри помещения. Угол уклоны крыши слухового окна не зависит от уклона крыши здания. Чем больше будет угол уклона конструкции, тем больше пространства вы получите.

• Двухскатное слуховое окно. Каркас слухового окна такого типа может быть оборудован любой формой крыши, но сток осадков будет происходить с двух сторон от окна. Соорудить двускатное окно будет достаточно сложно, этот процесс займет у вас много сил и времени, и вы получите очень мало полезного жилого пространства. Зато такая конструкция будет изящно смотреться на верхушке дома и органично дополнять общий архитектурный замысел. Например, на сегодняшний день хорошо распространена вальма со слуховым окном.

Также, в зависимости от ваших личных предпочтений вы сможете выбрать форму ската. Самые популярные формы ската окна, это арочное, полукруглое или вальмовое. Слуховых окон может быть много, все зависит только от дома и от вашего желания. Слуховые большие окна смогут органично вписаться лишь в некоторые конструкции.

Формы окна тоже могут быть разными: круглые, треугольные, квадратные – выбирать стоит в зависимости от интерьера чердачного помещения, формы и особенностей конструкции ската. Дизайн слухового окна всегда остается на рассмотрение владельца дома.

Окна также отличаются друг от друга материалом изготовления. Конструкции могут быть изготовлены из профнастила, встречаются деревянные окна, и т.д. Также очень часто можно встретить пластиковое слуховое окно, которое на сегодняшний день достаточно популярно. Цена каждого из материалов отличается друг от друга, поэтому выбирать стоит исходя из бюджета. Характеристика слуховых окон во многом зависит от материала изготовления, поэтому при выборе будьте внимательны.

Утепление для таких конструкций чаще всего производится теплоизоляцией из полиуретана. Если вы собираетесь обустроить на чердаке жилую комнату, то рекомендуется купить такой утеплитель и минимизировать потери тепла.

Существуют общепринятые нормы проектирования и монтажа слуховых окон (СНиП). При соблюдении этих правил ваше слуховое окно на крыше прослужит вам долго и вам не придется проводить дополнительное техническое обслуживание. Вот несколько основных требований СНиП по отношению к слуховым окнам.

• монтаж возможен, только если угол наклона ската составляет 35 и более градусов;

• все надстройки необходимо расположить на заранее обговоренном расстоянии от стен здания;

• минимальный размер открывающихся створок – 0.6×0.8м. Это значит, что размер окна должен составлять как минимум 1.2х0.8м.

Помимо этого, стоит заметить, что схема слухового окна должна быть выполнена качественно. На ней должен быть указан материал изготовления. Также в проект должны входить все подробности монтажа скатной кровли.

Типовой проект слухового окна включает в себя стропила, а также некоторые детали корпуса, на которых в дальнейшем закрепятся скаты и, непосредственно, само окно.

Самым популярным на данный момент вариантом является треугольная стропильная система с крутыми скатами. Отличительной чертой данной конструкции является расположение один в один над обычным окном. Из-за этого конструкция органично вписывается в фасад дома и не кажется надстройкой. Однако из-за слишком крутых наклонов скатов, полезная площадь внутри помещения почти не увеличивается. Но многих это и не волнует. Большинство людей монтируют слуховые окна для эстетического внешнего вида постройки, а вовсе не для кардинального расширения жилплощади. Также стоит отметить, что площадь слухового окна такого типа небольшая, а значит, вы без проблем сможете обустроить еще как минимум одно окно.

Если вы уже определились с формой окна и скатов, которые собираетесь купить, а также с подходящим вам типом конструкции, настало время приступать к монтажу. Если вы не являетесь профессионалом по установке подобных конструкций, лучше обратится к профессионалам. Цена их услуг не столь высока, зато вы точно сможете быть уверенными, что установка произведена качественно и вам не придется делать ремонт. Тем более, отделка слухового окна на крыше – это достаточно опасное занятие и для неподготовленного человека может обернутся травмами.

Слуховые и мансардные окна

Слуховые окна

Для освещения и вентилирования чердачной зоны большинство крыш оборудованы по меньшей мере одним слуховым окном. Окна в жилых чердаках — мансардах тоже устанавливают для обеспечения освещения и вентиляции. Они не приводят к значительному повышению площади помещения, но увеличивают его высоту в зонах установки окон и позволяют разбивать мансарду на отдельные комнаты.

Первый тип рассматриваемых слуховых окон показан на рис. 93 сделанных в виде капитальных стен, продолженных до крыши здания и включенных в ее архитектуру. В Британии конструкция крыши чердачного слухового окна обычно выполняется по схемам висячей трехшарнирной треугольной арки или арки с приподнятой затяжкой. В других странах может быть использована схема наслонных стропил с опиранием их верха на коньковый прогон. В скате основной крыши стропила обрезаются, образуя проем обеспечивающий доступ к зоне слухового окна.

На рис. 99 показаны примеры архитектурных решений устройства слуховых окон, находящихся на скатах крыши. Они не обязательно начинаются с карниза и не обязательно заканчиваются у конька основной крыши.

Рис. 99. Стили слуховых окон

Принцип конструирования слуховых окон, рекомендованный Строительным Кодом показан на рисунке 100. Важно, чтобы слуховые окна опирались на усиленные (спаренные) стропила или балки пола. Стойки слуховых окон должны опираться на одно из стропил (одну балку), на второе будет оперта обрешётка или доски пола. Второй момент, на котором заостряет внимание Строительный Код: оконная рама должна быть прикрыта сверху, снизу и с боков деревянным обрамлением во избежание сдавливания снегом. Иными словами, давление от крыши слухового окна должно передаваться через перемычки и стойки на усиленные стропила или балки пола.

Рис. 100. Принцип конструирования слуховых окон

Проем в крыше под слуховые окна

Дополнительная нагрузка от конструкции слуховых окон на основную крышу относительно невелика. Учитывая, что наиболее значительная нагрузка на крышу — это снег, она увеличивается очень мало. Чего не скажешь о стропилах, находящихся рядом с окнами. Слуховые окна способствуют образованию снеговых мешков.

Рис. 101. Отверстие под слуховое окно при наличии прогонов

При устройстве окон приходится перепиливать стропила, над которыми находится окно. Поэтому для обеспечения достаточной несущей способности перепиленных и несущих окно стропил необходимо предусмотреть некоторые конструктивные меры:

  • Если в конструкции крыши есть верхний и нижний прогоны, то эти элементы могут быть использованы для поддержки стропил сверху и снизу проема (рис. 101).
  • Если отверстие вырезается в скате — проем обрамляется усиленными стропилами (сдвоенными или строенными) и поперечными балками (рис. 102), назовем их стрингерами.

Рис. 102. Правило обрезки стропил

Британское Техническое руководство дает указания на установку дополнительных опор, которые могут потребоваться для поддержки обрезанных стропил и балок, формирующих проем слухового окна или лестничный проем в перекрытии размерами более 2,5 м в продольном или поперечном направлении.

  • Не требуется никаких дополнительных опор, если расстояние между стойками, формирующими стены слухового окна (проем в скате крыши или перекрытии) менее 2,5 м.
  • Требуется одна опора в центре проема при ширине проема от 2,5 до 4,5 м.
  • Требуются две опоры с равными интервалами для проемов более 4,5 м в ширину.

Дополнительная опора может быть V-образной или простой стойкой из бруса толщиной не менее чем три четверти высоты подпираемой балки и не менее 38×38 мм.

Мансардные окна

Световые окна встроенные в скат крыши, как правило, требуют меньшего отверстия, чем слуховые окна, описанные выше, поэтому метода вырезания проема, проиллюстрированного на рис. 100 будет более чем достаточно. Однако, размеры мансардных световых окон, чаще всего меньше чем расстояние от прогона до прогона. В этом случае между вырезанными стропилами вставляются поперчены — стрингеры, а к крайним стропилам приставляются дополнительные с каждой стороны проема идущих от нижнего до верхнего прогона (рис. 103).

Рис. 103. Обрамление под мансардное окно

Если в мансарде не требуются дополнительные жилые ниши, то световые окна имеют преимущество над слуховыми. Они дешевле в производстве и смотрят непосредственно в небо пропуская больше света.

Мансарды — жизнь под крышей

Люди, заинтересованные в строительстве мансард, очень часто задаются вопросами о слуховом окне, как об одном из основных элементов чердачного помещения. В этот статье, речь пойдет о том, что такое слуховое окно, зачем оно вообще нужно, и как его соорудить на вашей мансарде.

Что такое слуховое окно

Люкарна, или по-простому, слуховое окно – это надстройка, представляющая собой небольшой домик, встраиваемый в плоскость кровли. Строители чаще всего подобную кровельную конструкцию называют кукушатником или летучей мышью. Не следует путать слуховое окно с мансардным, так как между ними существует одно кардинальное отличие – мансардное окно всегда плоское, также встраивается в кровлю, но так, что расположено в одной плоскости со скатом, то есть под тем же углом относительно пола, что и сама кровля.

Слуховое окно в кровле дома

Предназначение слухового окна

Если затронуть историю возникновения люкарны, то изначально, используя слуховое окно, освещали чердачное помещение, превращая его в жилое для нуждающихся малообеспеченных людей. Предназначение слухового окна — проветривание и вентиляция чердачного пространства с целью предотвращения образования грибка и плесени на деревянных конструкциях дома.

Виды слуховых окон

Параметры слуховых окон различны в зависимости от геометрии крыши и технической возможности организации подобной конструкции.

Читать еще:  Руководство по регулировке фурнитуры пластиковых окон

Чаще всего слуховое окно правильной формы конструируется в плоскости кровли с наклоном до 15 градусов. Такое окно кроме основной функции проветривания обеспечивает максимальную освещенность помещения.

Глухое слуховое окно с вентиляционной решеткой

Слуховое окно на двускатной кровле дополнительно расширяет чердачное помещение и при соответствующем утеплении кровли превращает его в полностью жилое.

Треугольные, округлые окна и конструкции неправильной геометрической формы несут некоторую смысловую нагрузку в плане архитектурного стиля. Такие конструкции сложны в исполнении, но вписываясь в интерьер, придают строению индивидуальный стиль.

Как организовать слуховое окно в кровле

Окно, как правило, располагается на высоте не более метра от уровня пола. Чем выше расположен оконный проем, тем больше солнечного света проникает в помещение. Каркас люкарны выполнен из дерева, монтируется совместно к кровлей дома. Конструкция окна собирается таким же образом, как и кровля – имеет конек, стропила, обрешетку. Проем окна обрамлен стропильной конструкцией повышенной прочности, рама скрепляется болтовыми соединениями или металлическими пластинами и уголками с помощью сварки.

Каркас под слуховое окно

Домик слухового окна обшивается влагостойкими кровельными материалами, наружная отделка – по типу отделки существующей кровли. Следует выполнить качественную гидроизоляцию конструкции герметиком, прижимными планками и мембраной во избежание протекания основной кровли через окно.

Материалы, из которых изготавливают слуховые окна

На сегодняшний день поставщики слуховых и мансардных окон предлагают вниманию покупателей окна из алюминия, натурального дерева, пластика и композитного материала с наполнением стеклопакетов различного качества. Каждый из предложенных вариантов обладает своими преимуществами и недостатками, но главным остается соотношение цены и качества.

Как сделать самому слуховое окно

Слуховое окно – оригинальный архитектурный элемент. Он выполняет две функции. Основная – декоративная. Он создает уникальный образ строения. Вторая функция – освещение чердака или мансарды. Ведь многие домовладельцы устраивают под крышей еще одно жилое помещение.

Отличия слухового окна от мансардного

Функционально слуховое окно очень похоже на мансардное. Отличия начинаются с конструкции. Слуховое окно оформляется в виде домика, оформляется боковыми сплошными стенками и стеклянным фасадом. Мансардная же конструкция монтируется непосредственно в кровлю.

Сложно отразить весь наш опыт и качество наших услуг на сайте. Каждый случай индивидуален, поэтому не тратьте время на поиски, лучше задайте ваш вопрос напрямую!

Сориентируем по услугам, срокам и ценам по телефону – оставьте ваш номер ниже по кнопке “Заказать звонок”.

Помимо декоративной и осветительной, слуховое окно также используется для проветривания помещения, в отдельных случаях здесь же оформляется выход на крышу для проведения монтажных работ.

Сложность монтажа слуховых окон зависит от формы. Существуют круглые, квадратные, овальные модели, каждая из которых создается по единой технологии, но имеет собственные конструктивные особенности.

Виды слуховых окон

В первую очередь, составляется план монтажных работ. На бумагу заносятся все детали, начиная от инструмента, который может понадобиться в процессе, до формы окна и процесса установки.

К выбору формы окна нужно подходить с особой тщательностью. Эта конструкция может как скрыть определенные недостатки дома, так и акцентировать на них внимание.

Каждая оконная форма имеет собственную технологию установки. К примеру, если вы планируете установить окно с плоской кровлей, придется достроить желоба для водостока.

Достаточно популярны треугольные слуховые окна. Специалисты утверждают, что такая форма является самой выгодной: точек соприкосновения между каркасом окна и крышей будет намного меньше. Основной недостаток такой формы – слабая освещенность помещения внутри дома.

Проектирование окна

Перед началом работ стоит просмотреть соответствующие СНиП. К слуховым окнам предъявляются следующие требования:

  1. Монтаж возможен, если угол наклона крыши больше или равен 35 градусов.
  2. Надстройка размещается на определенном расстоянии от наружной стены.
  3. Минимальный размер створок – 0,6*0,8м., таким образом минимальный размер проема – 1,2*0,8м.

Монтаж каркаса

Каркас слухового окна возводится одновременно с созданием стропильной системы здания. Конструкция окна предусматривает наличие собственной стропильной системы, обрешетки и конька (в случае, если над окном устанавливается двухскатная крыша). В конечном счете, кровельщик сооружает две независимых крыши.

Все работы по возведению слухового окна осуществляются по определенному алгоритму:

  • Монтируются фронтоны, крепится коньковый брус и стропильные ноги. Материал для стропильной системы подбирается исходя из рассчитанной нагрузки от собранной оконной конструкции. В некоторых случаях используются двойные и тройные стропила.
  • Монтаж поперечных балок. Самую нижнюю перекладину располагают на одном уровне со стеной здания. Высота, на которой будет располагаться верхняя балка, зависит от проектной высоты слухового окна.
  • На нижнюю балку устанавливается несколько вертикальных стоек. Их количество зависит от размеров конструкции. Они крепятся к нижней балке и связываются поперечным брусом в верхней части.
  • Продольные брусья скрепляют раму с ранее установленной верхней балкой.
  • После монтажа полученную конструкцию проверяют на предмет перекосов. После этого можно устанавливать коньковый брус (в случае, если над окном обустраивается двухскатная крыша).
  • Заключительный этап создания каркаса – установка подбалочников. Их можно выпилить из обычного бруса. Подбалочники размещаются между установленными балками и прибиваются гвоздями.

Обшивка каркаса и установка окна

Возведенная конструкция обшивается влагостойкими материалами. Кровля на основную крышу и слуховое окно укладывается одновременно, отдельное внимание обращается на гидроизоляцию в месте стыков. Для защиты стыков от протекания используются прижимные планки, мембраны.

По завершении всех работ можно устанавливать оконную раму. Ее можно заказать на любом предприятии, специализирующемся на производстве металлопластиковых окон. Установку таких рамных конструкций чаще всего делают с помощью анкерных пластин либо анкерных болтов.

Как сделать слуховое окно – практические навыки мастера чердака

Оконный проем на крыше служит источником света для чердака и мансарды. Кроме того этот элемент повышает эстетическую привлекательность строения. Окна на чердаке, другое название — слуховые окна, могут быть оформлены в разных стилях и иметь различную конструкцию.

Разновидности чердачных окон

Другое название слухового окна — мансардное окно. Независимо от этого оно должно соответствовать требованиям самого высокого уровня. Важна прочность конструкции и соответствие архитектурному стилю здания, а также возможность слуховых окон обеспечивать свет и вентиляцию в нужном количестве.

Слуховые окна являются неотъемлемым элементом строений уже долгое время. В зависимости от модных тенденций менялись их дизайн и строение.

Оконные проемы могут иметь несколько видов исполнения:

  • Окно, совмещенное с плоскостью крыши.
  • Слуховые окна, имеющие боковые стены, а также фронтонную стену помимо плоскости дома.
  • Окна с боковыми стенами и фронтоном, расположенным в плоскости строения.
  • Мансардные окна, не имеющие боковых стен, фронтон которых располагается в плоскости дома.

Последние три варианта имеют вертикальное остекление.

Проемы для окна на чердаке могут быть треугольной и трапециевидной формы, а также иметь форму арки с остеклением по всей вертикальной плоскости.

Конструкций, имеющие боковые стенки, подразделяются на следующие типы:

  • С односкатной кровлей.
  • С двускатной кровлей.
  • Вальмовые.
  • В виде лучковой или циркульной арки.
  • Плоские французские.

Чтобы слуховое окно вливалось в общий экстерьер, нужно правильно подойти к выбору типа конструкций и его расположение на крыше и относительно основных окон дома.

Составление проекта

Оконные проемы, включая круглое окно на чердаке, должны соответствовать определенным Санитарным Нормам и Правилам, которых необходимо придерживаться при проектировании и монтаже. Основными регламентирующими документами являются СНиП II-26 и СНиП 21-01. Только в этом случае можно рассчитывать на надежность и долговечность окон без снижения качественных характеристик крыши.

Основными требованиями можно назвать следующее:

  • Устанавливать окна можно при уклоне ската основной крыши больше 35 градусов.
  • При расположении надстройки следует придерживаться установленного расстояния от наружных стен дома.
  • Минимальные параметры створок слухового окна составляют 60*80 см, следовательно, размер оконного проема на чердаке может быть не более 120*80 см.
  • При установке окон с вальмовой кровлей и четырехугольной формой следует помнить, что фасад такого окна не должен продолжать стену дома.

Согласно ГОСТ слуховые окна облицовывают разными материалами, включая медь, металл или черепицу. Конструкция окон может иметь собственную кровлю и водосточный желоб, но можно выполнять монтаж без этих элементов. Габаритные окна могут оснащаться балконом, который делает крышу более привлекательной. Окна-люкарны — это название окна на чердаке с боковыми стенками и фасадом, застекленным по всей площади.

Окна треугольной формы на чердаке двускатной крыши

При самостоятельной установке окон на чердаке, следует отдавать предпочтение проемам в виде треугольника, имеющим крутые кровельные скаты. Популярность такой конструкции обусловлена следующим: фронтон окна не имеет заглубления в крышу, он располагается на одной линии с несущей стеной. При этом расположение проема слухового окна и окон дома должно сочетаться. Это поможет сохранить архитектурные особенности строения.

Уклон кровельных скатов треугольных окон составляет около 60-70 градусов, поэтому полезная площадь мансарды не изменяется. Оконные проемы на крыше, имеющие треугольную форму, делают эстетически привлекательным внешний вид крыши и позволяют более эффективно и оригинально сделать планировку мансарды или чердачного помещения.

При установке треугольных слуховых окон следует помнить, что их кровля примыкает к общей кровле. Следовательно, отсутствует необходимость выполнения гидроизоляции мест соединения боковых стен с крышей. Это делает проще и быстрее процесс герметизации, а также облицовку двухскатной крыши со слуховыми окнами.

Сборка основной части — как сделать правильно

Сборка каркаса окна на чердаке начинается только после возведения фронтонов и стропильной системы основной крыши. При этом между стропилами рекомендуется оставить проем. Стропильная система слухового окна имеет некоторые отличия, в ней стропила по бокам конструкции усилены дополнительными элементами. Такая схема поможет каркасу выдерживать значительные нагрузки.

Фронтон окна, устроенного в крыше, должен иметь поддержку от боковых стен. Они устанавливаются под прямым углом к внешней стене, их высота составляет 1,5 метра. Каркас боковых стен должен упираться на потолочные балки.

Боковые стенки чердачного окна устанавливаются после монтажа основной стропильной системы. Далее выполняют привязку горизонтальных перекладин и стоек фронтонного каркаса окна.

После этого решение задачи, как сделать слуховое окно на крыше, заключается в выполнении таких действий:

  • Стропила, которые прилегают к стенам, подпиливают и выравнивают по обшивке стены.
  • Между усиленными стропилами устанавливают перемычки, крепление которых выполняют металлическими накладными кронштейнами. На этом этапе запрещено делать врубки или врезки, так как это снижает несущую способность стропильной системы.
  • Проверяют вертикальность фронтона слухового окна.
  • Устанавливают конек и вновь проверяют расположение фронтонного каркаса.
  • В соответствии с шаблоном вырезают стропильные ноги мансардного окна и фиксируют их на коньке и на нижней балке конструкции.
  • Обшивая фронтон слухового окна в мансардной крыше, нужно обратить внимание на тот факт, что обшивка должна совпадать с обшивкой стены.
  • При изготовлении укороченных стропил можно применить универсальный шаблон. Это поможет сократить временные затраты на работу.

Ендова у слухового окна

Окно на крыше может быть устроено по принципу многощипцовой кровли, но с некоторыми различиями в технологии монтажа. Разный уклон скатов треугольного окна и многощипцовой крыши требует нестандартного решения проблемы, поэтому скаты окна и крыши соединяются нестандартными разжелобками.

Конструкция слухового окна на крыше в этом случае предполагает использование накосных стропил, они служат опорой для укороченных стропильных ног. При монтаже окна такого типа необходим правильный расчет длины и сечения ендовы, а также углов соединения боковых стен с коньковым брусом. На каждый проем устанавливается по два разжелобка.

Читать еще:  Как выбрать римские шторы и не ошибиться

Правила монтажа нижней части чердачного окна

Окно на чердаке в своей нижней части имеет особенности установки, на это следует обратить особое внимание. Внутренняя часть крыши должна скрываться в нижней части чердачного окна так, чтобы ее не было видно изнутри. Решить проблему можно с помощью особенной установки разжелобков.

Балку разжелобка монтируют непосредственно на кровельный материал общей крыши. Она выступает в качестве опоры для стропил двускатного каркаса чердачного окна. На каркас приколачивают обрешетку из влагостойкой фанеры, на которую непосредственно крепят кровельный материал. Обшивают мансардные окна, двигаясь в направлении от конькового бруса к нижней части конструкции. А вот финишное покрытие крепят в обратном направлении, снизу вверх.

Приняв решение самостоятельного монтажа оконных проемов на крыше, необходимо тщательно изучить все тонкости этого процесса. При обустройстве слуховых окон сложной конструкции или оригинальной формы лучше всего обратиться за помощью и консультацией к профессиональным мастерам.

Продукты Revit

Не удалось извлечь оглавление

Создание в крыше проема для слухового окна

Автор:

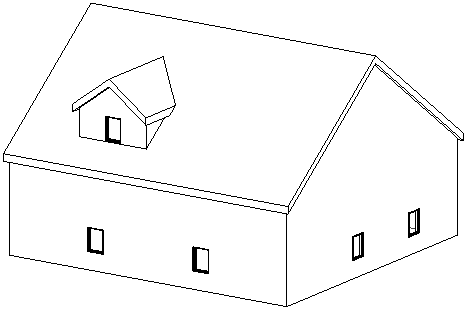

После добавления слухового окна необходимо вырезать для него проем в крыше.

Видеоролик: «Создание проема»

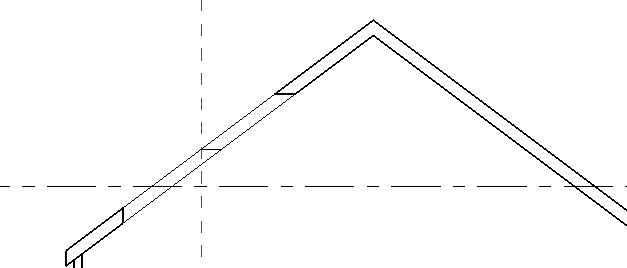

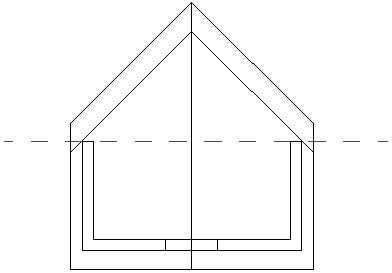

  1. Создайте элементы стен и крыши, образующие слуховое окно.
  2. Используйте инструмент «Присоединить крышу», чтобы соединить крышу слухового окна с основной крышей.

  • Вкладка «Архитектура» панель «Проем» («Слуховое окно»)
  • Вкладка «Конструкция» панель «Проем» («Слуховое окно»)
  • Выделите главную крышу в модели здания и щелчком выберите ее.

    Проверьте правильность выбора главной крыши по строке состояния.

    Поскольку инструмент «Выбрать кромки крыш/стен» активен, можно выбрать границы, образующие проем слухового окна.

    Поместите курсор в область рисования.

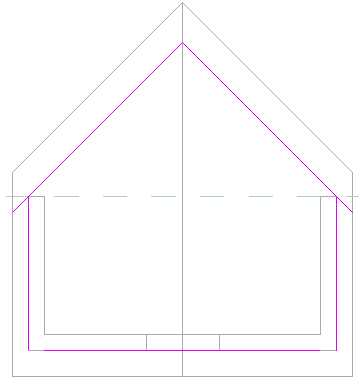

    Элементы эскиза, образующие границы проема слухового окна, подсвечиваются при наведении. В качестве границы можно указать присоединенную крышу или ее нижнюю поверхность, боковую поверхность стены, нижнюю поверхность перекрытия, кромку прорезаемой крыши или линию модели на поверхности прорезаемой крыши.

    В данном примере были выбраны боковые грани стен и примыкающие грани крыши. Не следует выполнять обрезку линий эскиза.

    Revit позволяет создавать вертикальные и горизонтальные вырезы в крыше.

    Зачем нужны слуховые окна на крыше и как они устроены

    Нередко можно встретить на чердачных или мансардных крышах зданий «причудливые окошки», «домик гнома», «летучие мыши», которые, на первый взгляд, несут только декоративную функцию и придают постройке определенный стиль. Но первое впечатление обманчиво и назначение этих «окошек» более функционально, чем кажется -это так называемые слуховые окна. Слуховое окно на крыше дома устанавливается не просто так, оно выполняет сразу несколько функций. Каких, разберем в этой статье.

    Для чего нужно слуховое окно на крыше

    Однозначно ответить на вопрос, для чего нужно такое окно нельзя, так как оно выполняет сразу несколько полезных функций.

    • Обеспечивает освещенность. Чердак или мансарда являются используемыми помещениями, в которых удобно оставлять вещи на хранение. Но во многих домах чердачные помещения играют роль жилых, то есть являются, по сути, мансардами. И в первом, и во втором случае необходимо обеспечить в этих помещениях достаточное количество дневного света. Отсутствие естественного освещения делает пребывание в комнате некомфортным, а следовательно, жилую площадь неполноценной.
    • Слуховое окно обеспечивает дополнительную правильную вентиляцию крыши. Через него в мансардной крыше происходит конвекция воздушных масс, которая приводит к наполнению помещения свежим воздухом и регулирует теплообмен.
      Многие ошибочно предполагают, что устройство данных конструкций приводит к большим потерям тепла. На самом деле, при правильной пароизоляции и теплоизоляции, а также при выборе надежных стеклопакетов, потери тепла не будут отличаться от стандартных.
      Также при отсутствии слуховых окон и при неправильной организации вентиляции в чердачных помещениях станет скапливаться влага, которая начнет конденсироваться на стенах. Бороться с этим явлением можно только с помощью хорошей вентиляции и монтажа пароизоляции кровли.
    • Выравнивает давление. Эта странное назначение не всегда понятно простому обывателю. Не стоит забывать, что крыша, как самая верхняя часть здания, наиболее подвержена воздействию природных стихий. Сильный ветер образует течение воздуха над поверхностью крыши, а по известному закону Бернулли это приводит к увеличению подъемной силы. Подобно крылу самолета, крыша стремится «взлететь». Устройство слухового окна на крыше выравнивает давление внутри и снаружи кровли, прижимая ее к коробке.
    • Выполняет декоративную функцию. Конструкция слухового проема, гармонично подобранная под вид здания, внешним видом дополняет общий стиль строения.

    Виды слуховых окон

    На устройство и конструкцию «домиков гнома» прямое влияние оказывают виды слуховых окон. Они классифицируются по геометрии ската и взаимному расположению окна и плоскости фасада. По виду ската окна делят на:

    • односкатные
    • двускатные
    • арочные

    По второму признаку:

    • Фронтон, совпадающий с плоскостью фасада;
    • Фронтон, не совпадающий с плоскостью фасада.

    В нашей стране, как правило, распространены двускатные слуховые конструкции. Связано это и с простотой сооружения, и с историческим архитектурным влиянием.

    Правила устройства слуховых окон

    Так как двускатные окна наиболее распространены в архитектуре зданий, остановимся подробнее на этом виде сооружений.

    В общем случае слуховой проем представляет собой самостоятельное мини-помещение, «выдавленное» в основной крыше здания и имеющее свою собственную кровлю. Исходя из этого, становится легче проектировать такие конструкции, если рассматривать отдельно слуховое окно и отдельно стропильную систему крыши.

    Перед монтажом необходимо заняться расчетом конструкции. Несмотря на огромную разновидность таких окон, существуют общие принципы их исполнения.

    • Важно учитывать, что в каркасе крыши придется выполнять проемы, которые усиливаются поперечными балками для сохранения общей жесткости конструкции стропильной системы;
    • Корпус слухового окна необходимо проектировать, как самостоятельный элемент, задумываясь отдельно и о его прочности;
    • Устанавливать слуховое окно можно только в случае уклона крыши не менее 30 0- 35 0 .
    • Уместно размещать окна на южной стороне крыши для того, чтобы помещение получало больше солнечного света. Уровень необходимой освещенности и площадь поверхности крыши повлияют на размеры окна и их количество.
    • Минимальные размеры слухового окна, согласно СП 17.13330.2017, составляют 120 см х 80 см. Сам же вид определяется исходя из стилевой задумки, ориентации дома по сторонам горизонта и основной цели, для которой вам оно нужно.

    Как сделать слуховое окно на крыше дома

    Перейдем к основному вопросу – как сделать слуховое окно в мансарде или на чердаке. Монтаж слухового окна производится одновременно с установкой стропил для основной крыши. В местах их будущего расположения расстояние между стропил увеличивается на ширину окна.

    Нежелательно проводить монтаж таких конструкций в разрывах стропил, чтобы не нарушать прочность и несущую способность системы.

    Начинают строительство данной конструкции с сооружения его фронтона с местом под окно. Фронтон располагают либо в одной плоскости с фасадом здания, либо выше, опираясь на лобовые балки – перемычки, закрепленные между стропил крыши.

    Фронтон устанавливается и закрепляется с помощью конькового бруса, который так же крепится к перемычке между стропил. Таким образом, формируется силовой каркас проема, готовый к обшивке. Сооружение каркаса по алгоритму напоминает строительство двухскатной крыши, только в уменьшенном виде.

    После обрешетки крыши слухового окна и зашивки боковых стенок (в случае их наличия), приступают к монтажу кровельного материала.

    Кровельный материал укладывается на основную крышу и крышу слуховой конструкции одновременно. Целостность кровли обеспечит надежную защиту от протекания воды. Если используется односкатный вид конструкции, то кроме надежной гидроизоляции следует установить и водоотливы.

    После прочтения данной статьи у вас не должно остаться вопросов о том, зачем нужно слуховое окно. Мы перечислили все за и против строительства таких конструкций, а также рассмотрели их основные виды. В конце предлагаем вам посмотреть видео о монтаже такого окна своими руками.

    Изучаем конструкцию слухового окна на крыше

    Слуховые окна чаще всего оборудуются в кровле для обеспечения вентиляции мансардного, чердачного помещения. Одновременно они являются одним из элементов дизайна крыши, здания.

    Слуховые окна (мансардные) на крыше, конструкция, чертежи которых могут отличаться, в общих чертах представляют собой стеклянную раму, обустроенную в кровельной плоскости. Благодаря большому количеству конструктивных решений таких окон каждое здание имеет собственный оригинальный стиль, индивидуальный внешний вид.

    Разновидности, конструктивные особенности, применение слуховых окон

    Такие оконные конструкции в основном предусмотрены для скатных кровельных конструкций. Мансардные (наклонные) изделия, кроме вентиляционного обеспечения, предназначены для создания в жилом помещении, обустроенном непосредственно под крышей дома, естественного освещения.

    Первые оконные конструкции, монтируемые на крыше, предназначались исключительно для проветривания чердака. Сегодня, когда чердаки стали переделывать под жилые комнаты, слуховые окна выполняют дополнительные функции:

    • Предоставляют возможность выбраться на поверхность скатных крыш.
    • Служат для проветривания чердачного, мансардного помещения, обеспечивают в них естественное освещение.
    • На небольших чердаках с низким расположением крыши слуховые окна дают возможность увеличить пространство. Если стены начинаются от пола, одновременно к оконным проемам облегчается подход.
    • Мансардные варианты придают кровле особой привлекательности, необычности, и также позволяют сделать оригинальную планировку жилого помещения под кровлей.

    Разновидности конструкций слуховых окон

    Тип слухового окна подбирается в зависимости от конструктивных особенностей самой крыши:

    • стандартные для плоской кровли;
    • треугольные, односкатные четырехугольные;
    • четырехугольные для двускатных крыш;
    • для вальмовой крыши;
    • панорамные для трапециевидной кровельной конструкции;
    • мансардные;
    • круглые, полукруглые;
    • выполненные полностью из стекла;
    • прочие варианты.

    Применение

    • Основная функция слуховых окон – проветривание нежилых чердачных помещений, чтобы предотвратить гниение деревянных элементов кровельной конструкции.
    • Они также применяются как аварийный выход, для проведения ремонтных работ на крыше.
    • Если чердак переоборудован под жилую комнату, тогда окна слуховые используются для естественного дневного освещения. По утверждениям специалистов такие проемы меньше пропускают света в отличие от мансардных окон (проникновению солнечных лучей внутрь помещения мешают боковые стенки).

    Варианты кровельных окон

    Смотровые окна можно монтировать практически на любые тип крыш: одно-, двускатные, ломаные и пр. Существует множество вариантов сочетания кровельных конструкций с оконными проемами разных размеров, геометрических параметров. Размещать их можно и на самой поверхности кровли и на фронтоне.

    • При подборе слухового окна для плоской крыши, в конструкции на чертеже стоит учитывать необходимость обустройства водостока дополнительными желобами. Скат крыши в данном случае должен быть под уклоном порядка 5-15º.
    • Оконные конструкции четырехугольной формы для одно-, двускатных кровель конструктивно аналогичны изделиям для плоской крыши, но кровельные скаты должен быть под уклоном 15º и более.
    • Треугольные варианты часто используют для кровель дач, загородных домов. Здесь скаты заменяют боковые стенки. В такой ситуации при установке получается меньше стыков, соответственно меньше поступает света в чердачное (мансардное) помещение.
    • Достаточно привлекательными являются окна круглой формы, придают общему внешнему виду сооружения необычности.
    • Интересный вариант – зенитный фонарь. Отличается внешним видом, собственными эксплуатационными характеристиками. Здание в результате становится визуально гораздо легче, воздушнее, в комнату проникает большое количество естественного света.
    • Мансардные варианты могут крепиться между стропилами. Они применяются при уклоне ската 15-20º. Но они создают преграду для водного потока, поэтому их устройство характеризуется достаточной сложностью. Самостоятельно сделать такую оконную конструкцию практически нереально, поэтому лучше заказать специалистам.

    Конструкция стандартных слуховых окон

    Традиционный вариант – надстройка на крыше, напоминающая маленький домик. При этом грубый расчет параметров производится согласно технологии освещенности чердака. Изделия монтируются только без нарушения балочной системы, поэтому между балками обычно обустраивается несколько окон. Они бывают из стекла, жалюзийные.

    Слуховые окна на крыше, конструкции двух типов

    • Односкатные конструкции для плоских крыш, наклон ската порядка 15º. Сток воды направлен к оконному проему. Это простая конструкция, но в данном случае требуется обустройство значительного вылета кровли над домиком, чтобы не допустить протекания воды.
    • Двускатные конструкции слуховых окон более сложные. Здесь необходимо правильно рассчитать стыковочные углы кровли. Но, если все швы качественно герметизированы, водный поток будет распределяться эффективнее. Солидно смотрятся изделия купольной или радиусной конструкции – это также варианты двускатных окон.

    Чтобы не нарушать гармонию проекта крыши для производства окон для крыши применяются материалы аналогичные кровельному покрытию. При этом их монтаж производится и при строительстве новой крыши, но и при выполнении ремонта старой.

    Конструкция, установка каркаса

    Монтаж начинается с создания каркаса, на который впоследствии и будет оно крепиться. Но он не считается отдельным компонентом, а проектируется как составляющая общего каркаса кровельной конструкции, основу которого составляют коньковый брус и система стропил.

    Технология установки

    • Нижние стропила в соответствии строительным нормам обрезаются заподлицо плоскости основного сооружения.
    • Монтаж сдвоенных балок-перемычек, которые монтируются между сдвоенными стропилами. Чтобы не допустить снижения прочностных характеристик конструкции, не разрешается врезка в стропильные балки.
    • В процессе монтажа брусьев конька слухового окна осуществляется, фронтонные каркасы проверяются на вертикальность.
    • Пара стропильных ног вырезается по шаблону, далее они закрепляются на фронтоны оконных конструкций.
    • Каркас обшивается водостойкой строительной фанерой.

    Рекомендации по обустройству слуховых окон

    • Выпиливать участок кровельного пирога необходимо очень аккуратно, чтобы не повредить гидроизоляционный материал основной конструкции крыши.
    • Стены лучше отделывать при помощи стального сайдинга, который способен обеспечить не только солидный внешний вид, но и надежную защиту от атмосферных осадков, ветровых нагрузок.
    • Все соединения, стыки элементов конструкции обязательно обрабатываются герметикой.
    • Запрещено делать врезки, иначе уменьшится прочность несущей конструкции. Можно использовать лишь гвозди, скобы, накладные детали (уголки, ленты из металла).
    • Для изготовления каркасной конструкции применяются материалы и размеры, которые определяет чертеж проекта. На размерах экономить не рекомендуется – это может негативно сказаться на готовой конструкции, которая в процессе эксплуатации может не выдержать снеговых, ветровых нагрузок.
    • Если площадь крыши позволяет, проемы окон можно размещать в несколько рядов.
    • Чем выше будет установлено смотровое окно, тем лучше будет освещаться мансардное помещение.
    • Для сооружения каркаса необходимо использовать только качественную древесину: хорошо просушенную, обработанную специальными защитными составами.

    Вывод

    Обустраивая слуховые окна важно их гармонично вписать в концепцию самого здания. Одинаковые кровельные уклоны, повторяющиеся декоративные компоненты, однотипный материал для крыши меняют внешний вид постройки в целом, придают ей солидности, привлекательности.

    Мансардная крыша и слуховое окно

    Содержание:

    • С чего все начиналось
    • Возведение стен двускатного слухового окна
    • Несущие стропила и перемычки
    • Выравнивание плоскостей крыши и софитов
    • Шнуры вдоль разжелобков и замеры
    • Мансардная крыша и слуховое окно видео

    Благодаря размещению вдоль боковой стены дома двух слуховых окон с двускатными крышами и между ними — слухового окна с односкатной крышей в мансарде становится светлее и просторнее, а крыша дома приобретает оригинальный вид.

    С чего все начиналось

    Несколько лет назад был построен небольшой дом, где может жить и работать небольшая семья. Большинство построек в этом стиле имеют в своей основе одинаковую планировку верхнего этажа: в центре расположена шахта лестницы, рядом — ванная комната и спальни по обе стороны от нее. Благодаря слуховым окнам обеспечивается необходимое пространство, позволяющее эффективно использовать верхний этаж.

    Чаще всего в каждой из спален сооружают слуховое окно с двускатной крышей, а с другой стороны — более обширное слуховое окно для ванной комнаты. В качестве альтернативы служит слуховое окно с односкатной крышей, охватывающее все три помещения, однако нас такой вариант не устраивал. Однажды мы обнаружили фотографию слухового окна, которое представляло собой комбинацию пары двускатных слуховых окон, соединенных между собой односкатным слуховым окном. Такое решение позволило бы сделать мансарду просторной, как и в случае с большим односкатным слуховым окном. Кроме того, дом с таким фасадом казался нам весьма привлекательным.

    Мы долго взвешивали все «за» и «против», прежде чем сделали свой выбор, Кэрри — художник по профессии, и она настаивала на красоте и изощренности форм гибридного слухового окна, я же — плотник-практик, и думал, прежде всего, о том, что проще и быстрее все-таки возвести односкатное слуховое окно. Однако в этом споре у меня не было никаких шансов выйти победителем. Когда каркас крыши обрел свои очертания, один старожил сказал нам, что подобную конструкцию называют слуховым окном «Нантакет». Название прижилось, и мы использовали его для обозначения нескольких похожих вариантов крыш, которые нам пришлось возводить позже.

    Возведение стен двускатного слухового окна

    На первый взгляд слуховое окно «Нантакет» выглядит как два слуховых окна, соединенных третьим. В действительности это цельное сооружение, передняя стена которого либо представляет собой единую плоскость, либо имеет углубленную центральную секцию. Сейчас я отдаю предпочтение второму варианту. На мой взгляд, слуховые окна «Нантакет» смотрятся лучше, если их стены отступают от краев главной крыши и от плоскости стен под ними.

    Ключевым моментом в конструкции слухового окна «Нантакет» является наличие сосредоточенной нагрузки в основаниях каждого разжелобка (ендовы), либо в нижних концах несущих стропил. Эту нагрузку должны нести соответствующие конструкции межэтажного перекрытия или стен внизу. К тому же каркас односкатного слухового окна нельзя нагружать так же, как и двускатный каркас. И если у плотника возникают сомнения по поводу надежности предполагаемой конструкции, то лучше обратиться к специалисту, который сможет рассчитать нагрузки.

    После того, как готова коробка дома, размечаем положение стропил главной крыши на обвязке и фиксируем линии внешних стен всех трех слуховых окон на настиле второго этажа. Первым делом ставим фронтоны двускатных слуховых окон (фото 2), используя тот же прием, что мы применяли для монтажа стен первого этажа: сколачиваем каркас и обшиваем его до подъема, пока он лежит.

    Затем переходим к установке главного конькового бруса дома. По центру дома монтируем временные строительные леса, с которых будем ставить коньковый брус основной крыши (в нашем случае он собран из досок сечением 50×300 мм). Кладем брус на перекрытие и непосредственно с обвязки переносим на него схему расположения стропил (фото 3). Затем устанавливаем его в пазы фронтонов и фиксируем временными стойками, а также промежуточными стропилами.

    Несущие стропила и перемычки

    После установки конькового бруса монтируем несущие стропила, примыкающие к стенам двускатного слухового окна. Используя фанерные прокладки, мы сдвоили эти стропила таким образом, чтобы общая толщина стропил соответствовала ширине верхних обвязок внутренних перегородок. В случае же более крупных слуховых окон могут быть использованы даже тройные стропила.

    Четыре пары несущих стропил разделяют главную крышу на три секции. В каждую из этих секций нужно подвесить балки-перемычки из досок сечением 50×300 мм. Верхние кромки балок-перемычек скашиваем, чтобы они соответствовали углу ската. Фиксируем эти балки стальными соединителями, Две крайние балки-перемычки держат коньковые брусья двускатных слуховых окон и стропила разжелобков, Центральная балка-перемычка держит стропила односкатной крыши среднего слухового окна. Наряду с несущими стропилами и стенами слуховых окон эти балки-перемычки формируют основу каркаса слухового окна (рис. 1).

    Пока одни члены бригады сооружают и монтируют балки-перемычки, другие изготавливают и поднимают переднюю стену секции с односкатной крышей. Затем у двускатных слуховых окон мы сооружаем и обшиваем треугольные боковины и устанавливаем коньковые брусья (фото 4), подрезаем и монтируем промежуточные стропила.

    Выравнивание плоскостей крыши и софитов

    До этого момента все операции были достаточно рутинными. Однако наступает момент, когда мы сталкиваемся с главной сложностью при возведении каркаса слухового окна «Нантакет». Дело в том, что расположенная в середине односкатная крыша имеет угол наклона, отличный от уклона главной крыши, В нашем случае уклон главного ската и скатов крыш крайних слуховых окон — 12:12, а уклон односкатной крыши — 7:12.

    Различие в уклонах означает, что разжелобки в местах пересечения скатов являются неправильными (несимметричными) — они не наклонены на плане под углом 45°. Это означает, что свесы стропильных ног надо откорректировать для получения ровной плоскости софитов (рис. 2).

    В процессе возведения каркаса любой крыши я первым делом разрабатываю элементы стропил. Теоретически их можно получить на чертежной доске, однако я обычно делаю полномасштабный чертеж деталей либо на заготовке стропила, либо на листе фанеры. С таким чертежом, сделанном на рабочем месте, я могу спроектировать свесы стропильных ног перед тем, как возьму в руки пилу. Из-за разных уклонов скатов возникает и проблема выравнивания плоскостей сводчатого потолка в будущей мансарде. Очевидно, что стропило сечением 50×250 мм пересекается с разжелобком, имеющим уклон 12:12, на высоте, отличной от высоты пересечения такого же стропила с разжелобком, имеющим уклон 7:12. Самый простой подход к решению проблемы — увеличение ширины стропила для секции односкатного слухового окна. В нашем случае стропила двускатного слухового окна мы изготовили из досок сечением 50×200 мм, а стропила односкатного слухового окна нужно было брать сечением 50×250 мм. Поэтому для выравнивания плоскостей потолка нам пришлось сузить стропила сечением 50×250 мм до размера порядка 225 мм (рис. 3, фото 5).

    Шнуры вдоль разжелобков и замеры

    Четыре года обучения в архитектурно-инженерном училище научили меня тому, что детали неправильного (несимметричного) разжелобка можно разработать с помощью геометрии. Однако за 20 лет работы плотником я понял, что рассчитать неправильные разжелобки быстрее и легче с помощью туго натянутого шнура.

    После опиливания и монтажа промежуточных стропил главного ската и лобовых досок свесов я натягиваю шнур по линии будущей ендовы и измеряю длину стропила разжелобка (фото 6), а также углы запилов на его концах (фото 7,8) На основе этих замеров я подрезаю стропило разжелобка и монтирую его на предназначенном месте (фото 9), а затем размечаю укороченные (угловые) стропила центральной секции, которые обычно имеют сложный срез в случае, если угол соединения превышает 45° или даже 60°. Если мне приходится делать большое количество таких срезов, я использую ленточную пилу для получения чистых и точных срезов. Однако типовое слуховое окно имеет лишь три или четыре угловые стропила с каждой стороны, поэтому я отмечаю углы на заготовке стропила и отпиливаю их циркуляркой настолько близко, насколько это можно.

    Вместо того чтобы прибивать вагонку или гипсокартонные плиты потолка непосредственно к нижним поверхностям стропил, мы набиваем изнутри обрешетку из брусков сечением 25×75 мм с шагом 30 или 40 см. Она не только упрощает крепление панелей, обеспечивая дополнительную прочность обшивки, но также помогает оформить аккуратный переход от одной плоскости потолка к другой. Там, где плоскости скатов пересекаются, я обычно набиваю дополнительные рейки на внутренние стороны стропил.

    Мансардная крыша и слуховое окно видео

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
