Как работает трансформатор?

  • » onclick=»window.open(this.href,’win2′,’status=no,toolbar=no,scrollbars=yes,titlebar=no,menubar=no,resizable=yes,width=640,height=480,directories=no,location=no’); return false;» rel=»nofollow»> Печать
  • E-mail

Дата Категория: Физика

Используемая человеком электрическая энергия в основном вырабатывается на крупных электростанциях. Эти предприятия передают электричество на районные подстанции, которые затем распределяют его по потребителям.

Так как линии электропередач обладают электрическим сопротивлением, часть энергии электрического тока теряется, превращаясь в теплоту. Постоянный ток (DC) течет в одном направлении; переменный ток (АС) периодически изменяет свое направление. Первоначально для электроснабжения применялся только постоянный ток. По ряду причин передача и преобразование постоянного тока связаны со значительными трудностями, поэтому по соображениям безопасности электростанции передавали его под низким напряжением. Однако к тому времени, когда постоянный ток достигал потребителей, сопротивление съедало 45 процентов его энергии.

Выход был найден в передаче переменного тока высокого напряжения, которое может быть легко изменено при помощи трансформатора (рисунок внизу). Так как высоковольтным линиям требуется меньший ток для передачи одного и того же количества энергии, ее потери на преодоление сопротивления стали намного меньшими. Когда переменный ток покидает электростанцию, повышающие трансформаторы увеличивают его напряжение с 22 000 до 765 000 вольт, а перед поступлением в дома другие трансформаторы, понижающие, уменьшают его до ПО или 220 вольт.

Принцип действия трансформатора

Трансформаторы увеличивают или уменьшают напряжение переменного тока. Преобразуемый переменный ток проходит по первичной обмотке, охватывающей стальной сердечник (рисунок сверху). Периодически изменяющийся ток создает в сердечнике переменное магнитное поле. При перемещении во вторичную обмотку это магнитное поле генерирует в ней переменный ток. Если вторичная обмотка имеет больше витков, чем первичная, выходное напряжение будет выше, чем входное.

Потери энергии при протекании постоянного тока

Электрическая мощность (Р) вычисляется путем умножения силы тока (I) на напряжение (V), т.е. Р = I х V. Если напряжение возрастает, сила тока, необходимая для обеспечения заданной мощности, уменьшается. Низковольтная мощность постоянного тока требует большей силы тока, чем высоковольтная мощность переменного, чтобы передать одно и то же количество электроэнергии.

Переменный ток легко трансформируется

В отличие от постоянного, переменный ток периодически изменяет свое направление. Если переменный ток проходит по первичной обмотке трансформатора (рисунок слева), образующееся переменное магнитное поле индуцирует ток во вторичной обмотке. При протекании по первичной обмотке постоянного тока (рисунок справа), во вторичной обмотке ток не возникает.

Как работает трансформатор, его принцип действия и устройство на простом языке.

Тема: пояснение работы и устройства силового трансформатора электрического.

Обычный силовой трансформатор является достаточно важным и распространенным электротехническим устройством. Он позволяет преобразовывать напряжение и ток в нужные величины. Конструктивно он прост, имеется магнитный сердечник определенной формы, на который наматываются обмотки изолированного провода (медный, чаще всего). Эти обмотки делятся на первичную (входную) и вторичную (выходная). Их может быть не две (входная и выходная), а более двух (несколько входных и выходных) в зависимости от конкретного назначения силового трансформатора.

В основе работы любого трансформатора заложен один простой принцип, точнее электро физическое явление — это электромагнитная индукция. Что это такое? Все очень просто! Электрический ток представляет собой упорядоченное движение заряженных частиц (в твердых телах это электроны. а в жидких и газообразных это ионы). При движении заряда по проводнику вокруг него образуется магнитное поле (именно движущегося заряда, вокруг недвижущегося имеется только электрическое поле). Магнитное поле также существует вокруг постоянных магнитов. Так вот, если взять кусок изолированного провода, намотать из него катушку, подсоединить к концам этой катушки вольтметр, после чего быстро провести возле катушки магнитом, то мы на вольтметре увидим скачок электрического напряжения. Получается, что если постоянно воздействовать на катушку магнитным полем (движущемся), то можно из нее получить некий источник или преобразователь электрической энергии.

В трансформаторе одна катушка (первичная, входная) выполняет роль источника магнитного поля. Стоит учесть, что магнитное поле должно быть обязательно переменным (постоянно меняющееся в направлении и величине). На эту входную катушку подается переменное напряжение определенной величины (то, на которую рассчитана эта катушка, чтобы основная часть электрической энергии тратилось именно на создание магнитного поля, и лишь минимальная его часть тратилась на выделение тепла, это неизбежные потери).

В результате вокруг этой входной катушки образуется переменное магнитное поле, которое по сердечнику передается на вторую катушку. Как было сказано выше, если воздействовать на проводник переменным магнитным полем, на нем индуцируется электродвижущая сила (ЭДС). То есть, на выходной катушке появляется напряжение. Вот и получаем простой электромагнитный преобразователь электрической энергии.

Материал сердечника трансформатора подбирается так, чтобы он максимально хорошо проводил через себя электромагнитные поля, усиливая их. В итоге мы имеем несколько цепей. Первая — электрическая, которая образована движением зарядов по первичной обмотке. Она вокруг себя образовывает магнитное поле, которое замыкается по контуру магнитного сердечника, и это вторая цепь (электромагнитная, смещена на 90 градусов). Ну, а третья цепь опять электрическая, которая образована вторичной обмоткой (где индуцируется напряжение) и подключенной к ней нагрузкой (она также смещена на 90 градусов относительно магнитной цепи).

От количества витков на катушке зависит напряжение, а от сечения провода этой катушки зависит сила тока. То есть, если первичная и вторичная катушка будут иметь одинаковое количество витков — выходное напряжение будет такое же как и входное. Если вторичную обмотку намотать в два раза больше (по количеству витков), то и выходное напряжение увеличится вдвое (относительно входного). От диаметра провода катушки зависит выходной ток. При большой нагрузке и слишком малом сечении провода будет происходит нагрев катушки, что может привести к перегреву, повреждению изоляции и выходу из строя трансформатора.

Существуют специальные таблицы, в которых указаны нужные сечения проводов с учетом определенной плотности тока в них. При расчете трансформатора и выборе сечения провода под нужный выходной ток необходимо брать данные с этих таблиц.

Что касается магнитопровода, который замыкает магнитные поля на себе. Чем лучше материал магнитопровода проводит через себя электромагнитные поля, тем выше коэффициент полезного действия трансформатора. Следовательно, существуют специальные сплавы, имеющие лучшие электромагнитные характеристики, которые и используют в сердечнике трансформаторов. Помимо этого в трансформаторе не должны быть зазоров между частями магнитопровода (на пути течения магнитного поля). Только лишь при полной замкнутости магнитопровода можно получить минимальные потери при трансформации электрической энергии.

Работа трансформатора также зависит от частоты тока, который подается на входную обмотку. Чем выше частота тока, тем лучше происходит трансформация энергии. То есть, с повышением частоты будут уменьшаться размеры трансформатора при тех же выходных мощностях. Если взять обычный трансформатор, который рассчитан на сетевое напряжение стандартной частоты в 50 герц, то он по размерам будет значительно больше того, который будет работать на килогерцовых частотах. Но там уже и магнитопровод используется из других ферромагнитных материалов.

Более короче работу трансформатора можно выразить так — на входную обмотку подается переменное напряжение (которое должно быть изначально рассчитано), в катушке начинает течь переменный ток, который образовывает переменное магнитное поле вокруг себя. Это магнитное поле начинает протекать по магнитопроводу сердечника трансформатора проходя также через выходную катушку. В результате на этой выходной обмотке образуется переменное напряжение, величина которого зависит от количества витков катушек. При подключении нагрузки к выходной обмотки мы получаем течение переменного тока в выходной цепи.

Принцип работы трансформатора

С открытием и началом промышленного использования электричества возникла необходимость создания систем его преобразования и доставки к потребителям. Так появились трансформаторы, о принципе действия которых и пойдет речь.

Появлению их на свет предшествовало открытие явления электромагнитной индукции великим английским физиком Майклом Фарадеем почти 200 лет назад. Позже он и его американский коллега Д. Генри нарисовали схему будущего трансформатора.

Первое воплощение идеи в железо состоялось в 1848 году с создания индукционной катушки французским механиком Г. Румкорфом. Свою лепту внесли и российские ученые. В 1872 году профессор Московского университета А. Г. Столетов открыл петлю гистерезиса и описал структуру ферромагнетика, а 4 года спустя, выдающийся российский изобретатель П. Н. Яблочков получил патент на изобретение первого трансформатора переменного тока.

Как устроен и как работает трансформатор

Трансформаторы – это название огромного «семейства», куда входят однофазные, трехфазные, понижающие, повышающие, измерительные и множество других типов трансформаторов. Основное их назначение – преобразование одного или нескольких напряжений переменного тока в другое на основе электромагнитной индукции при неизменной частоте.

Итак, кратко, как работает простейший однофазный трансформатор. Он состоит из трех основных элементов – первичной и вторичной обмоток и объединяющего их в единое целое магнитопровода, на который они как бы нанизаны. Источник подключается исключительно к первичной обмотке, в то время, как вторичная снимает и передает уже измененное напряжение потребителю.

Подключенная к сети первичная обмотка создает в магнитопроводе переменное электромагнитное поле и формирует магнитный поток, который начинает циркулировать между обмотками, индуцируя в них электродвижущую силу (ЭДС). Ее величина зависит от числа витков в обмотках. К примеру, для понижения напряжения необходимо, чтобы в первичной обмотке витков было больше, чем во вторичной. Именно по такому принципу работают понижающие и повышающие трансформаторы.

Важная особенность конструкции трансформатора состоит в том, что магнитопровод имеет стальную структуру, а обмотки, как правило имеющие форму цилиндра, изолированы от него, непосредственно не связаны друг с другом и имеют свою маркировку.

Трансформаторы напряжения

Это, пожалуй, наиболее многочисленная разновидность семейства трансформаторов. В двух словах, их основная функция – сделать произведенную на электростанциях энергию доступной для потребления различными устройствами. Для этого существует система передачи электроэнергии, состоящая из повышающих и понижающих трансформаторных подстанций и линий электропередач.

Вначале электроэнергия, произведенная электростанцией, подается на повышающую трансформаторную подстанцию (к примеру, с 12 до 500 кВ). Это необходимо для того, чтобы компенсировать неизбежные потери электроэнергии при передаче на большие расстояния.

Читать еще:  Отделка комнаты вагонкой своими руками

Следующий этап – понижающая подстанция, откуда электроэнергия уже по низковольтной линии подается на понижающий трансформатор и далее к потребителю в виде напряжения 220 в.

Но на этом работа трансформаторов не заканчивается. В большинстве окружающих нас бытовых электроприборов — в ПК, телевизорах, принтерах, стиральных машинах-автоматах, холодильниках, микроволновых печах, DVD и даже в энергосберегающих лампочках установлены понижающие трансформаторы. Пример индивидуального «карманного» трансформатора – зарядное устройство мобильного телефона (смартфона).

Гигантскому разнообразию современных электронных устройств и выполняемых ими функций соответствует множество различных типов трансформаторов. Это далеко не полный их список: силовые, импульсные, сварочные, разделительные, согласующие, вращающиеся, трехфазные, пик-трансформаторы, трансформаторы тока, тороидальные, стержневые и броневые.

Какие они, трансформаторы будущего

Считается, что трансформаторная отрасль весьма консервативна. Тем не менее и ей приходится считаться с революционными изменениями в области электротехники, где все громче о себе заявляют нанотехнологии. Как и множество других устройств, они постепенно «умнеют».

Активно ведется поиск новых конструкционных материалов – изоляционных и магнитных, способных обеспечить более высокую надежность трансформаторного оборудования. Одним из направлений может стать использование аморфных материалов, что значительно повысит его пожарную безопасность и надежность.

Появятся взрыво- и пожаробезопасные трансформаторы, в которых хлордифенилы, используемые для пропитки электроизоляционных материалов, будут заменены нетоксичными жидкими, экологически безопасными диэлектриками.

Примером тому — элегазовые силовые трансформаторы, где функцию хладагента выполняет негорючий элегаз гексафторид серы, вместо далеко не безопасного трансформаторного масла.

Вопрос времени – создание «умных» электросетей, оснащенных полупроводниковыми твердотельными трансформаторами с электронным управлением, с помощью которых появится возможность регулировать напряжение в зависимости от потребностей потребителей, в частности, подключать к домашней сети возобновляемые и промышленные источники питания, или наоборот отключать лишние, когда в них нет необходимости.

Еще одно перспективное направление – низкотемпературные сверхпроводимые трансформаторы. Работа по их созданию началась еще в 60-е годы. Главная проблема, с которой столкнулись ученые – огромные размеры криогенных систем, необходимых для изготовления жидкого гелия. Все изменилось в 1986 году, когда были открыты сверхпроводниковые высокотемпературные материалы. Благодаря им, появилась возможность отказаться от громоздких охлаждающих устройств.

Сверхпроводимые трансформаторы обладают уникальным качеством: при высокой плотности тока потери в них минимальны, зато, когда ток достигает критических значений, сопротивление от нулевого уровня резко увеличивается.

Устройство и принцип действия понижающего трансформатора

Трансформатор понижающий представляет собой электромагнитный прибор, который состоит из ферромагнитного сердечника и двух проволочных обмоток – первичной и вторичной.

Магнитопровод – это совокупность элементов ферромагнитного материала (обычно электротехническая сталь), которые собраны в определенной геометрической форме. В нем происходит локализация основного магнитного поля трансформатора понижающего.

Вся магнитная система вместе со всеми компонентами называется остовом. При этом часть, где располагаются основные обмотки, называют стержнем. А часть, необходимая для замыкания магнитной цепи, – это ярмо.

В соответствии с расположением стержней в пространстве понижающий трансформатор может иметь плоскую, пространственную, симметричную либо несимметричную магнитную систему.

Понижающие трансформаторы напряжения отличаются конструктивными особенностями. Производители делают выбор в пользу одной из двух концепций – броневая или стержневая. Принципиальное отличие технических решений сводится к тому, что в первом случае обмотки заключены в сердечнике броневого типа, а во втором – сердечник заключен в обмотках стержневого типа. При этом в устройствах первого типа ось обмоток может располагаться вертикально или горизонтально, в то время когда во втором случае – ось размещается вертикально.

Однако способ производства не влияет на эксплуатационные характеристики и надежность устройства. Предприятие выбирает тот вариант, который считает наилучшим с точки зрения организации технологического процесса.

Принцип действия понижающего трансформатора основан на использовании явления взаимной индукции, которая действует через магнитное поле, и обеспечивает передачу электроэнергии из одного контура устройства в другой.

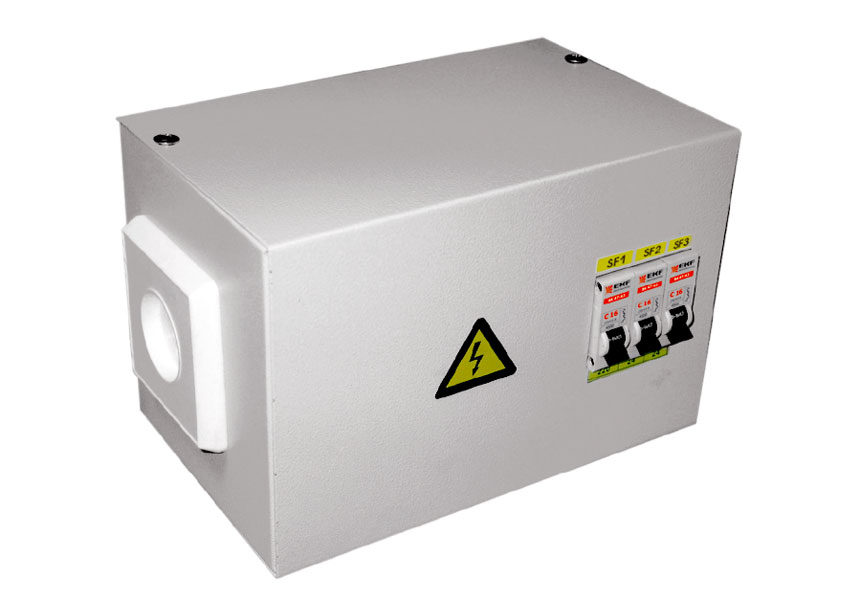

На сегодняшний день в продаже представлен трансформатор понижающий различных типов и видов: одно- или трехфазный, с открытым корпусом или с защитным кожухом.

Одна из важнейших характеристик прибора – это коэффициент трансформации, который не должен превышать 1.

В зависимости от модификации устройство преобразовывает электрический ток разного начального напряжения, которое может достигать 660В. Трансформатор, понижающий до 220В, получил наибольшее распространение. Существует также понижающий до 380 Вольт трансформатор.

В соответствии с предъявляемыми требованиями для каждого случая выходное напряжение может быть разным: например, трансформатор понижающий до 36 Вольт, а также 12, 24, 42В и т.д.

Понижающий трансформатор (220B 110В) обеспечивает нормальную работу оборудования и электроприборов, которые изготовлены в странах, где нормы сетей электропитания отличаются от российского стандарта.

Понижающие трансформаторы напряжения имеют широкую область применения, однако чаще всего они используются в источниках питания различных приборов и в электросетях. Выбор конкретного устройства необходимо осуществлять с учетом определенных запросов для каждого отдельного случая.

Принцип действия трансформатора

Рассмотрим принцип работы трансформатора на примере однофазного двухобмоточного трансформатора, электромагнитная схема которого представлена ниже:

На замкнутом магнитопроводе из ферромагнитного материала расположены две обмотки, первичная и вторичная. На первичную обмотку подаётся входное напряжение U1 от источника переменного тока (электрической сети), а к вторичной, на которой наводится (индуктируется) переменное напряжение U2, подключается нагрузка, имеющая сопротивление Zн. Применение ферромагнитного магнитопровода даёт возможность уменьшать магнитное сопротивление контура, по которому замыкается магнитный поток, что положительно отражается на усилении электромагнитной связи между обмотками.

В подключенной к сети первичной обмотке трансформатора протекает переменный ток, который в свою очередь создаёт переменный магнитный поток Ф, замыкающийся по магнитопроводу. Переменный магнитный поток Ф индуцирует в обеих обмотках переменные электродвижущие силы (ЭДС) е1 и е2. Мгновенные значения этих ЭДС, согласно закону Максвелла, пропорциональны числу витков w1 и w2 соответствующих обмоток и скорости изменения магнитного потока dФ/dt, определяются выражением:

Из этого следует, что отношение действующих и мгновенных значений ЭДС в обмотках можно представить как:

Падением напряжения в обмотках трансформатора можно пренебречь, поскольку оно обычно составляет 3%…5% от номинальных значений, и считать что E1≈U1 и E2≈U2 . Тогда получим:

Из этого равенства отношений, напряжений и количества витков соответствующих обмоток, следует, что подобрав (рассчитав) количество витков обмоток при заданном напряжении U1 можно получить желаемое напряжение U2 (то есть U2 U1 или U2=U1).

Если надо получить U2 U1, то количество витков w2 вторичной обмотки должно быть больше количества витков w1 первичной обмотки, такой трансформатор называют повышающим.

Предположим, что количество витков w1 первичной обмотки больше количества витков w2 вторичной обмотки. Это значит что в дальнейшем мы будем рассматривать работу двухобмоточного понижающего трансформатора.

Важным параметром, которым широко пользуются в электротехнических расчетах, является коэффициент трансформации, представляющий собой отношение ЭДС обмотки высшего напряжения Ев.н. к ЭДС обмотки низшего напряжения Ен.н. (или отношение числа витков wв.н. обмотки высшего напряжения к числу витков wн.н. обмотки низшего напряжения).

Следует обратить внимание, что значение коэффициента трансформации всегда больше единицы (поскольку всегда Ев.н. > Ен.н., wв.н. > wн.н.).

В электроэнергетике в системах распределения и передачи энергии применяют также и трехобмоточные трансформаторы, а для устройств автоматики и радиоэлектроники – многообмоточные трансформаторы. На магнитопроводе этих трансформаторов находится три или большее число изолированных друг от друга обмоток. Это даёт возможность получать большее число напряжений (U2, U3, U4 и так далее, необходимых для питания различных групп электрических цепей), подавая напряжение (U1) только на одну (первичную) обмотку.

Трансформаторы преобразуют только напряжения и токи, оставляя мощность приблизительно постоянной (входная мощность первичной обмотки должна равняться сумме мощностей вторичных обмоток с учётом, как правило, незначительных, внутренних потерь энергии в самом трансформаторе). В случае с двухобмоточным понижающим трансформатором, увеличение напряжения на вторичной обмотке (без изменения напряжения на первичной) в k раз должно привести к уменьшению тока во вторичной обмотке в k раз:

Для трансформаторов важной особенностью является то, что они могут работать только в цепях переменного тока. Если подключить к цепи постоянного тока первичную обмотку трансформатора, то в его магнитопроводе образуется магнитный поток, но он будет постоянным по направлению, величине и времени. Поэтому, в установившемся режиме, в обмотках трансформатора (как первичной, так и вторичной) не будет индуктироваться ЭДС (формула 1а) . Как следствие, не будет выполняться передача электроэнергии из первичной цепи во вторичную. При этом из-за отсутствия, противоЭДС Е1, ток I1 в первичной обмотке резко возрастает и становится равным I1=U1/r1 (где r1 – сопротивление обмотки w1). Поэтому, подключение к цепи постоянного тока, может представлять серьёзную опасность для трансформатора и не только.

Среди важных свойств трансформатора следует выделить его способность преобразовывать величину нагрузочного сопротивления. Например, если к источнику переменного тока подключить сопротивление r не напрямую, а через трансформатор с коэффициентом трансформации k, то его величина для цепи источника становится равной:

где Р1 — это мощность, которую трансформатор потребляет от источника переменного тока; Р2= I2²∙r ≈ P1— мощность, которую потребляет сопротивление r от трансформатора.

Из этого можно сделать вывод, что трансформатор изменяет величину сопротивления r для цепи источника переменного тока в k² раз. Поэтому, это свойство часто используют разработчики электрических схем для согласования сопротивления источника электроэнергии с сопротивлением нагрузки.

Как действует трансформатор?

Трансформатор — это статический (т. е. без движущихся ча­стей) электромагнитный аппарат однофазный или трехфазный, в котором явление взаимоиндукции используется для преобразо­вания электрической энергии. Трансформатор преобразует пере­менный ток одного напряжения в переменный ток той же частоты, но другого напряжения.

Электромагнитная схема трансформатора.

Трансформатор имеет несколько электрических, изолированных одна от другой обмоток: однофазный – не менее двух, трехфазный – не менее шести.

Обмотки, соединенные с источником электроэнер­гии, именуются первичными; остальные обмотки, отдающие энергию во внешние цепи, называются вторичными. На рисунке внизу схематически показаны первичная и вторичная обмотки од­нофазного трансформатора; они снабжены общим замкнутым сердечником, собранным из листовой электротехнической стали.

Ферромагнитный сердечник служит для усиления магнитной связи между обмотками, т. е. для того, чтобы большая часть магнитного потока первичной обмотки сцеплялась с витками вторичной обмотки.На рис. справа показан сердечник и шесть обмоток трехфазного трансформатора. Эти обмотки соединяются по схеме звезды или треугольника.

Для улучшения условий охлаждения и изоляции трансформа­тор помещается в бак, заполненный минеральным маслом (про­дуктом перегонки нефти). Это так называемый масляный трансформатор.

Читать еще:  Стандартные размеры одинарного кирпича

При частоте переменного тока примерно свыше 20 кГц приме­нение стального сердечника в трансформаторах нецелесообразно из-за больших потерь в стали от гистерезиса и вихревых токов.

Для высоких частот применяются трансформаторы без фер­ромагнитных сердечников — воздушные трансформа­торы.

Схема трехфазного трансформатора.

Если напряжение на зажимах первичной обмотки, первич­ное напряжение U1, меньше вторичного напряжения U2, то транс­форматор называется повышающим. Если же первичное на­пряжение больше вторичного, то — понижающим (U1>U2). В соответствии с относительной величиной номинального напря­жения принято различать обмотку высшего на­пряжения (ВН) и обмотку низшего напряжения (НН).

Познакомимся кратко с работой однофазного двухобмоточного трансфор­матора со стальным сердеч­ником. Его рабочий процесс и электрические соотноше­ния можно считать харак­терными в основном для всех видов трансформато­ров.

Напряжение U1, приложенное к зажи­мам первичной обмотки, создает в этой обмотке пе­ременный ток i1.Ток воз­буждает в сердечнике транс­форматора переменный маг­нитный поток Ф. Вследствие периодического изменения этого потока в обеих обмотках трансформатора индуктируются ЭДС.

е1= – w1 (?ф : ?t) и e2= – w2 (?ф :?t), где

w1 и w2 — количество витков той и другой обмоток.

Таким образом, отношение ЭДЕ, индуктируемых в обмотках, равно отношению чисел витков этих обмоток:

Это коэффициент трансформации трансформатора.

Коэффициент полезного действия трансформатора относи­тельно очень высок, в среднем порядка 98%, что позволяет при номинальной нагрузке считать приближенно одинаковыми первичную мощность, получаемую трансформатором, и вторичную мощность, им отдаваемую, т. е. p1 ? p2 или u1i1 ? u2i2, на основании чего

i1 : i2? u2 : u1? w 2 : w 1

Это отношение мгновенных значений токов и напряжений справедливо и для амплитуд, и для действующих значений:

L1: l2? w 2 : w 1?u2 : u1,

Схема распределительного трансформатора.

т. е. отношение токов в обмотках трансформатора (при нагрузке, близкой к номинальной) можно считать обратным отношению напряжений и числу витков соответствующих обмоток. Чем меньше нагрузка, тем больше влияет ток холостого хода, и приведенное приближенное соотношение токов нарушается.

При работе трансформатора совершенно различна роль ЭДС в его первичной и вторичной обмотках. ЭДС, ей индуктируемая в первичной обмотке, возникает как противодействие цепи изменению в ней тока i1. По фазе эта ЭДС почти противоположна напряжению.

Как в цепи, содержащей индуктивность, ток в первичной о б м о тке трансформатора

где г 1 — активное сопротивление первичной обмотки.

Отсюда получаем уравнение для мгновенного значения первичного напряжения:

u1 = —e1 + i1r1 = w t(?ф : ?t) + i1r1,

которое можно прочитать как условие электрического равновесия: приложенное к зажимам первичной обмотки напряжение u1 всегда уравновешивается ЭДС и падением напряжения в активном сопротивлении обмотки (второй член относительно весьма мал).

Иные условия имеют место во вторичной цепи. Здесь ток i2 создается ЭДС e1, играющей роль ЭДС источника тока, и при активной нагрузке r/н во вторичной цепи этот ток

где r2— активное сопротивление вторичной обмотки.

В первом приближении воздействие вторичного тока i2 на первичную цепь трансформатора можно описать следующим образом.

Ток i2, проходя по вторичной обмотке, стремится создать в сердечнике трансформатора магнитный поток, определяемый намагничивающей силой (НС) i2w2. Согласно принципу Ленца, этот поток должен иметь направление, обратное направлению главного потока. Иначе можно сказать, что вторичный ток стре­мится ослабить индуктирующий его магнитный поток. Однако такое уменьшение главного магнитного потока Фт нарушило бы электрическое равновесие:

так как e1 пропорционально магнитному потоку.

Создается пре­обладание первичного напряжения U1, поэтому одновременно с появлением вторичного тока увеличивается первичный ток, при­том настолько, чтобы компенсировать размагничивающее дей­ствие вторичного тока и, таким образом, сохранить электрическое равновесие. Следовательно, всякое изменение вторичного тока должно вызвать соответствующее изменение первичного тока, при этом ток вторичной обмотки, благодаря относительно малому значению составляющей i1r1, почти не влияет на амплитуду и характер изменений во времени главного магнитно­го потока трансформатора. Поэтому амплитуду этого по­тока Фт можно считать практически постоянной. Такое постоян­ство Фт характерно для режима трансформатора, у которого поддерживается неизменным напряжение U1, приложенное к зажимам первичной обмотки.

Постоянный и переменный ток. Значение трансформаторов.

Без электричества и электрических приборов уже попросту невозможно представить современный мир. Всё к чему мы так привыкли: освещение, бытовые приборы, компьютеры, телевизоры – так или иначе связано с электропитанием. Однако, стоит отметить, что одни приборы работают от переменного тока, а другие – питаются от источников постоянного тока.

Постоянным током называют ток, который в течение некоторого промежутка времени не меняет своего направления и величины. Таким образом, постоянный ток имеет постоянное напряжение и силу тока.

Постоянный ток используется:

  • Для передачи электроэнергии на высоковольтных линиях электропередач (например, 500 кВ). Это связано с тем, что если применять переменный ток того же напряжения, с учетом амплитудных значений напряжений и их перепада, то такие напряжения могут превышать величину напряжения постоянного тока в несколько раз. Использование переменного тока в высоковольтных проводах приведет к дополнительным тратам на изоляционные материалы, что значительно увеличит стоимость ЛЭП.
  • В контактных сетях электрического транспорта – троллейбусов и трамваев – до 3000 В.
  • В сетях до 1000 В для электродвигателей с тяжелыми условиями пуска – прокатные станы, центрифуги и прочее.
  • Для электросетей до 500 В, используемых для грузоподъемных механизмов – подъемных электрических кранов.
  • В качестве источника питания различных переносных бытовых приборов – фонарики, аудиоприёмники, диагностические приборы, мультиметры, мобильные телефоны.


Поток электронов идет строго по прямой линии, никак не колеблясь и не изменяясь. У такого тока нет частоты, потому что нет колебаний. Поток электронов (каждый электрон) двигается строго в одном направлении от «минуса» к «плюсу». Поэтому в батарейках так важно соблюдать полярность. Если подключите два «минуса» или два «плюса», ток просто не потечет.

Стоит отметить, что в условиях тяжелого пуска – то есть если пусковой момент высок, а требуется плавное регулирование скорости, тягового усилия и пускового момента – применяются двигатели постоянного тока. Таковыми, например, являются двигатели электротранспорта, электрических мельниц, центрифуг.

Постоянный ток, чаще всего можно встретить в различных элементах питания – аккумуляторах и батарейках. Скажем, в автомобилях используется аккумуляторы постоянного тока напряжением 12 В; для строительной техники, например, экскаваторов, бульдозеров используются аккумуляторы, имеющие напряжение в 24 В. Аккумулятор мобильного телефона автора статьи – постоянного тока напряжением 3,7 В.

Каждый источник постоянного тока имеет две клеммы или разъема, обозначаемые как плюс (+) и минус (-). Считается, что постоянный ток движется от плюсовой клеммы (+) к минусовой (-), при этом, между ними можно подключить оборудование (например лампочку).

На самом деле, процессы, протекающие в электросети постоянного тока происходят очень быстро, и изобразить их в реальном времени не представляется возможным.

Схематично, действие постоянного тока в простейшей сети, многократно замедленное. Оно дает наиболее полное представление о процессах, происходящих в сети постоянного тока.

Переменный ток – это ток, который за определенный промежуток времени, меняет свое направление. Частота смены направления измеряется в герцах. 1 герц (Гц) означает, что за одну секунду совершен полный цикл смены направления (туда-обратно). В Европейских странах, в том числе и в России, в бытовых электросетях используется однофазный переменный ток, имеющий частоту 50 Гц, то есть меняющий своё направление 100 раз в секунду.

Таким образом, за одну секунду через нить лампы, горящей на обычном письменном столе, ток проходит 50 раз в одном направлении и пятьдесят раз в обратном.

В американских и канадских электросетях используется переменный ток с частотой в 60 Гц, вместо общепринятого переменного тока с частотой в 50 Гц.

Также, как источник постоянного тока имеет две клеммы – плюсовую и минусовую, источник однофазного переменного тока имеет две клеммы или разъема, называемые «фаза» и «ноль».

Кстати, переменный ток в домашней розетке называется однофазным, как раз из-за наличия одного разъема «фаза». Величина напряжения переменного однофазного тока равна 220 В.

Переменный ток действует следующим образом: переменный ток начинает движение из «фазы» в сторону «нуля», доходит до него, останавливается, и затем, движется в обратном направлении.

Особенностями переменного однофазного тока являются:

  • Среднее значение силы переменного тока за период равняется нулю.
  • Переменный ток за период меняет не только направление движения, но и свою величину.
  • Действующее значение силы переменного тока – это сила такого постоянного тока, при которой средняя мощность, которая выделяется в проводнике в цепи переменного тока, равна мощности, которая выделяется в том же проводнике в цепи постоянного тока. Когда говорят о токах и напряжении в сети переменного тока, имеют в виду их действующие значения.


Поток электронов постоянно колеблется с определенной частой (в 50 герц), образуя синусоиду (волнистую линию).
Поток электронов двигается как угодно, отдельные электроны в потоке тоже движутся хаотично. Для переменного тока не требуется соблюдать полярность.

Действующее напряжение сети переменного тока в обыкновенной бытовой розетке составляет напряжение в сети 220 вольт.

Широкое применение переменного тока в технике и для бытовых нужд вызвано тем, что, переменный ток легко трансформируется. Напряжение в сети переменного тока может быть легко повышено или понижено при помощи специального устройства –трансформатора.

Трансформатор — электромагнитное устройство, которое преобразует посредством электромагнитной индукции переменный ток таким образом, что напряжение в сети уменьшается либо увеличивается в несколько раз без изменения частоты, и практически без потери мощности.

Для преобразования напряжения переменного тока в сторону уменьшения (например, силовые трансформаторы с 10 000 В городских сетей до 220 В домашней сети) применяются понижающие трансформаторы. Для преобразования напряжения сетей в сторону повышения – повышающие трансформаторы.

Как действует трансформатор?

ПРЕДИСЛОВИЕ.
Трансформатором в электротехнике называется аппарат, преобразующий электрическую энергию переменного тока в электрическую же энергию переменного тока. В этом аппарате нет непрерывно вращающихся частей. Поэтому трансформатор не является машиной в обычном смысле этого слова; но так как в трансформаторе все же имеет место преобразование энергии и притом это преобразование, как и в обычных электрических машинах, происходит при посредстве магнитного потока, то он весьма близко к ним подходит по явлениям, в нем происходящим. На этом основании курс трансформаторов составляет неотъемлемую часть общего курса электрических машин.
Трансформатор является необходимейшим элементом электрической установки переменного тока. Он облегчает передачу энергии на далекие расстояния, он же облегчает ее распределение между крупными и самыми мелкими приемниками. Благодаря применению трансформатора, позволяющего получать переменный ток при любом напряжении, облегчается производство электрических машин переменного тока, которые не могут работать при слишком высоких напряжениях, а также электрической аппаратуры и приемников электрической энергии. Только благодаря трансформатору переменный ток получил широчайшее распространение, отодвинув постоянный ток, не имеющий своего трансформатора, на второе и относительно весьма скромное место.
Трансформаторы, как и электрические машины, характеризуются, в основном, мощностью и напряжением. Диапазон мощностей и напряжений современных трансформаторов весьма широк. Имеются трансформаторы мощностью 0,5 VA, но имеются трансформаторы мощностью и в ЮООООкУАв одной единице. Точно так же существуют трансформаторы с напряжением 2 — 3 V, но существуют трансформаторы с напряжением 1 миллион вольт или 1000 kV. Последнее напряжение имеется у трансформаторов лабораторного типа. Наивысшие напряжения промышленных трансформаторов — 110 kV и 220 kV. Причины ограничения предельного напряжения промышленных трансформаторов кроются не в производстве трансформаторов, а в устройстве линий передачи и высоковольтной аппаратуры. Точно так же причины ограничения мощности трансформатора величиною 100000 kVA в одной единице лежат не в трансформаторе, а в условиях железно-дорожного транспорта. Размеры мощного трансформатора (свыше 100 000 kVA) при высоком напряжении получаются настолько значительными, что трансформатор с его баком и выводами (изоляторами) уже не вмещается в железнодорожный габарит даже при специально для него построенной тележке.
Рост мощности центральных электрических станций, а также проблема единой высоковольтной сети выдвигает мощное транс-форматоростроение и у нас, в СССР. В настоящее время электрозавод в Москве уже строит трансформаторы (однофазные) мощностью 20 000 kVA с напряжением 220110 kV. Ведется подготовка к производству мощных трансформаторов высокого напряжения с применением собственных, неимпортных, изоляционных материалов.
Настоящая книга имеет целью дать основные сведения об устройстве и работе трансформаторов однофазного и трехфазного тока. Она является одним из звеньев серии руководств по электрическим машинам, которые предназначаются для проработки учащимися в электротехнических ВТУЗах и техникумах — очных и заочных.
Инж. А. В. Трамбицкому, просмотревшему рукопись и сделавшему ряд указаний, приношу глубокую благодарность.

Читать еще:  Выбор шуруповерта

Защита и электроавтоматика силовых трансформаторов и автотрансформаторов (ат)

Все защиты трансформатора можно разделить на две группы: основные и резервные защиты.

Основные защищают трансформатор от внутренних повреждений и ненормальных режимов в самом трансформаторе или на его ошинов­ках.

Резервные защищают обмотки трансформатора от сверхтоков внешних к.з. при повреждениях на присоединениях прилегающей се­ти, а также по возможности резервируют основные защиты трансфор­матора.

Основными защитами трансформатора и АТ являются: диф­ференциальная токовая защита трансформатора, газовая защита трансформатора, газовая защита РПН, токовая отсечка,устанавлива­емая со стороны питания на трансформаторах малой мощности, диф­ференциальная токовая защита ошиновки низшего напряжения АТ, дифференциальная токовая защита ошиновки высшего и среднего нап­ряжения АТ.

Газовая защита трансформатора содержит два элемента: сигнальный и отключающий.

Сигнальный действует на сигнал при слабом газообразовании и при понижении уровня масла.

Отключающий действует на отключение трансформатора со всех сторон с запретом АПВ трансформатора при интенсивном газообразо­вании и движении масла со скоростью 0,6-1,5 м/сек по маслопрово­ду между баком трансформатора и расширителем, а также при даль­нейшем (после срабатывания сигнального элемента) понижении уров­ня масла.

Для защиты от повреждений контакторов РПН применяет­ся газовая защита РПН.

Защита выполняется с помощью струйного реле, устанавливае­мого между баком РПН и расширителем.

Газовая защита РПН действует на отключение трансформатора со всех сторон с запретом АПВ трансформатора.

Сигнальный элемент у струйных реле отсутствует.

Дифференциальная защита трансформатора реагирует на все виды к.з. (за исключением однофазных замыканий на землю в обмотке 6-10-35кВ) в зоне, ограниченной трансформаторами тока (ТТ).

При замене выключателя трансформатора обходным выключателем дифференциальная защита переключается с ТТ заменяемого выключа­теля на ТТ обходного выключателя.

Защита действует на отключение трансформатора со всех сто­рон с запретом АПВ.

Дифференциальная защита ошиновки высшего (среднего) напряжения АТ.

Защита охватывает зону между встроенными ТТ АТ и выносными ТТ выключателей, действует без выдержки времени на отключение АТ со всех сторон без запрета АПВ АТ.

Дифференциальная защита цепей низшего напряжения АТ.

В зону действия этой защиты входят линейный трансформатор, реактор и ошиновка цепей низшего напряжения от встроенных ТТ АТ до выносных ТТ в ячейке ввода низшего напряжения.Защита действу­ет на отключение АТ со всех сторон с запретом АПВ.

В качестве резервной защиты трансформаторов тупиковых и отпаечных подстанций используется максимальная токовая защита (МТЗ) с пуском напряжения или без пуска напряжения.

МТЗ устанавливается на каждой стороне трансформатора. Со стороны питания (110кВ,220кВ) МТЗ, как правило, действует с дву­мя выдержками времени.

С меньшей выдержкой времени на отключение ввода 10кВ, а с большей – на отключение трансформатора со всех сторон.

В случае, когда с высокой стороны трансформатора установле­ны короткозамыкатель и отделитель, основные защиты без выдержки времени, а резервные защиты с наибольшей выдержкой времени дейс-

твуют на включение короткозамыкателя, тем самым создавая искусс­твенное однофазное короткое замыкание, отключаемое защитой пита­ющих линий. В бестоковую паузу (при АПВ питающих линий) произво­дится автоматическое отключение отделителя, после чего повреж­денный трансформатор (автотрансформатор) оказывается полностью отключенным.

Передача команды – импульса на отключение выключателя с пи­тающей стороны линии при повреждении в трансформаторе, не имею­щем выключателя с высокой стороны, может выполняться и без вклю­чения короткозамыкателя (для создания искусственного короткого замыкания).Такая команда может подаваться с помощью телеотключе­ния по высокочастотному каналу.

С целью ближнего резервирования защит трансформатора пре­дусматривается резервная независимая МТЗ-110кВ.

Эта защита является полностью автономной как по цепям то­ка,оперативным цепям, так и по выходным цепям.

Резервная МТЗ-110 с выдержкой времени большей времени сра­батывания основной МТЗ-110 действует на отдельную катушку вклю­чения короткозамыкателя или на отдельную катушку отключения вык­лючателя на стороне 110кВ.

С выдержкой времени большей времени действия защит на вклю­чение короткозамыкателя УРОКЗ действует на отключение отделителя.

При этом допускается разрешение отделителя во имя спасения самого трансформатора.

На отпаечных трансформаторах и тупиковых подстанциях 110кВ могут применяться и одноступенчатые токовые защиты нулевой пос­ледовательности, действующие на отключение трансформатора.

На автотрансформаторах транзитных подстанций с высшим напряжением 220-750кВ в качестве резервных защит используются дистанционные защиты (ДЗ) и направленные токовые защиты нулевой последовательности (НТЗНП).

Дистанционные защиты предназначены для отключения междуфаз­ных к.з., а НТЗНП – для отключения одно- и двухфазных к.з. на землю.

Как правило, на высшей и средней стороне АТ устанавливаются двухступенчатая ДЗ и 3-х ступенчатая НТЗНП.

Оперативное ускорение (О/У) первых или вторых ступеней ДЗ и НТЗНП стороны высшего или среднего напряжения АТ ( время 0,3-0,6 сек) вводится оперативным персоналом в случае вывода из работы дифференциальной защиты трансформатора, дифзащиты ошиновки выс­шего напряжения АТ, дифзащиты шин среднего напряжения.

Цель О/У резервных защит АТ – ускорить действие резервных защит АТ при близких внешних к.з. или к.з. в самом АТ.

Следует отметить, что на время ввода О/У резервных защит, возможно их неселективное действие при к.з. в прилегающей сети.

Резервные защиты АТ стороны высшего напряжения действуют с первой (меньшей) выдержкой времени на отключение всех выключате­лей высшего напряжения, а со второй (большей) – на отключение АТ со всех сторон.

На ПС, имеющих на стороне 330кВ схему первичных соединений “полуторная”, резервные защиты стороны 330кВ АТ действуют с первой (меньшей) выдержкой времени на деление шин 330кВ (отключение всех выключателей В12), со вто­рой – на отключение выключателей 330кВ своего АТ, и с третьей (наибольшей) – на отключение своего АТ со всех сторон.

Резервные защиты стороны среднего напряжения АТ при схеме первичных соединений этой стороны “секционированная С.Ш.” дейс­твуют с первой выдержкой времени на отключение ШСВ, со второй – на отключение своей стороны и с третьей – на отключение АТ со всех сторон.

Такое ступенчатое действие резервных защит позволяет сохра­нить в работе те АТ, которые отделяются от места к.з. после де­ления систем шин.

Автоматическое ускорение (А/У) резервных защит при включении выключателя стороны высшего напряжения (А/У – 750,

А/У-330) и при включении выключателей стороны среднего напряже­ния ( А/У-220, А/У-110) действует на отключение выключателя, включаемого на к.з. ключом управления или устройством ТАПВ.

При этом на каждой стороне АТ ускоряются до 0,4-0,5 сек I и II ступени ДЗ и II ненаправленная ТЗНП.

Индивидуальная защита от непереключения фаз выключате­лей стороны среднего и высшего напряжения АТ.

Защита выполняется только на выключателях с пофазным управ­лением.

Назначение защиты – ликвидация неполнофазного режима, воз­никающего при включении выключателя одной или двумя фазами.

Защита действует на отключение трех фаз включаемого выклю­чателя.

Выдержка времени защиты (0,15 ¶ 0,25 сек) выбрана по усло­вию отстройки от разновременности включения фаз выключателя.

Защита от неполнофазного режима на стороне 330 кВ (750) АТ (ЗНР-330).

Назначение защиты – ликвидация неполнофазного режима, воз­никающего при неполнофазном отключении одного выключателя 330 кВ АТ и трехфазном отключении второго выключателя 330 кВ АТ.

Защита, как правило, действует на отключение АТ со всех сторон.

Выдержка времени ЗНР-330 на 0,3 сек выше выдержки времени индивидуальной защиты от непереключения фаз выключателя.

На АТ-750кВ для контроля состояния изо­ляции вводов 750кВ АТ применяется устройство КИВ-750.

Принцип действия устройства – измерение геометрической сум­мы токов, протекающих под воздействием рабочего напряжения через изоляцию вводов 750 кВ трех фаз.

При исправной изоляции геометрическая сумма токов, входящих в реле типа КИВ, близка к нулю. В случае частичного повреждения изоляции ввода одной из фаз появляется ток небаланса, который фиксируется защитой.

Устройство типа КИВ имеет измерительный элемент для опера­тивного контроля и отключающий элемент.

Отключающий элемент действует на отключение АТ со всех сто­рон.

Защита от перегрузки.

В качестве такой защиты устанавливается токовая защита, действующая с выдержкой времени на сигнал в случае перегрузки по току любой обмотки трансформатора.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
