Способы вывести на фундаменте ноль

Как вывести ноль на фундаменте: основные методы

Фундамент является основой будущего здания, от качества которой зависит его долговечность и надежность. Именно фундамент берет на себя всю нагрузку конструкции, по причине чего важную роль имеет его правильное обустройство. В частности, важно знать, как вывести ноль на фундаменте.

Назначение

Под упомянутым понятием понимается выравнивание поверхности основания до строго горизонтального расположения. При этом ее уровень должен располагаться в одной плоскости. Поскольку на фундамент приходится вся масса здания, его выравнивание необходимо с целью ее равномерного распределения, а также во избежание отрицательного влияния на прочностные параметры.

Необходимость в выравнивании возникает на этапе заливки раствора и закладывания кирпичного основания. Однако неровная земляная поверхность и неравномерное распределение бетона могут спровоцировать перекос всего здания в процессе его будущей эксплуатации. По данной причине имеет смысл постоянно сверяться с гидроуровнем.

Основные ошибки

Выводить нуль на фундаменте — непростая задача даже для некоторых опытных строителей. Часто причинами неровного основания становятся следующие ошибки:

  1. Раствор с добавлением большого количества воды. Такое наиболее часто случается при ручном размешивании, когда в одном из углов происходит избыточное скапливание воды, после высыхания которой образуется впадинка. Таким образом, возможны перепады в пару см.
  2. Сбитая метка. В некоторых случаях в процессе установки опалубки происходит сдвиг шнурок, с ориентировкой на которые впоследствии отливается неровное основание.
  3. Пучение от морозов. Известно, что строительство фундамента лучше производить на зимний период с целью его «устаканивания» к весне. Однако морозное пучение провоцирует подъем ненагруженной ленты, вследствие чего с наступлением весеннего сезона становится бесполезным поиск и установка уровня.

Во избежание распространенных ошибок и закладки идеально ровного фундамента, работы следует выполнять поэтапно.

Добиваемся результата

Чтобы получился выведенный фундамент, выполнение работ должно производиться в строгой последовательности:

  1. Определяется исходная точка, для чего в одном из фундаментных углов наносится метка, целью которой является обозначение поверхностного уровня. Впоследствии с применением гидроуровня, находятся остальные точки по оставшимся углам.
  2. За неимением гидроуровня с целью определения точек возможно использование шланга, имеющего свойство сгибаться. Он протягивается от угла в угол, после чего наполняется водой. При этом важно наблюдать за отсутствием пузырьков воздуха внутри шланга. Один конец шланга доводится до отмеченной точки, а расположение другого — меняется, пока вода не достигнет краевого уровня. После этого шланг фиксируется, и делается пометка на опалубной конструкции, которая является второй исходной точкой.
  3. Аналогичным образом находятся и обозначаются метки в оставшихся углах.
  4. Опалубка пропиливается по вертикали. Пропилы делаются в количестве пары штук в каждом углу и располагаются в центре стен фундамента, а их направление должно производиться вниз до достижения заливки.
  5. Взятый шнур протягивается сквозь выпиленные места. Таким образом обозначается фундаментный ноль.
  6. Заранее приготовленный раствор заливается до высоты, отмеченной посредством шнуров, протянутых сквозь пропиленные отверстия.

Все неточности и небольшие отклонения при заливки фундамента выравнивается при укладке цоколя

Ноль на готовом основании

Нередко приходится выводить ноль на уже заложенном фундаменте. Тогда алгоритм работы сводится к следующему:

  1. Посредством гидроуровня или шланга помечается исходное расположение. Отметка углов должно производиться таким образом, чтобы положение каждого из них было очевидным по отношению к другому.
  2. Монтируется досочная опалубка. При этом их параметры длины должна соответствовать толщине основания.
  3. В углах находятся нулевые точки, которые впоследствии отмечаются изнутри фундамента.
  4. Опалубка пропиливается, и в нее впоследствии монтируется арматура.
  5. Готовый раствор выливается в предварительно смоченные арматурные изделия.

При поиске нулевых точек используется шланг. При этом следует помнить об инерционном перемещении воды внутри него. После заливки раствора необходимо следить за отсутствием его пересыхания от растрескивания. Во избежание таких последствий поверхность следует периодически увлажнять.

Как выровнять фундамент после заливки

Из-за нарушения технологии производства работ при устройстве фундаментов могут возникнуть отклонения от линейных размеров. Тогда сразу возникает вопрос – как выровнять фундамент и можно ли устранить нарушения. Многие домашние строители после снятия опалубки с залитого бетоном фундамента могут увидеть, что геометрические размеры конструкции фундамента очень далеки от правильного нормально вида и сразу впадают в отчаяние. Отчаиваться не надо, есть способы исправить возникшие дефекты и выполнить выравнивание фундамента.

Разновидности фундаментов

По способу устройства фундаменты для строительства домов подразделяются на ленточные, столбчатые в виде отдельных столбов, монолитные и свайные. При устройстве всех разновидностей фундаментов необходимо точно соблюдать технологию проведения работ. В строительстве не бывает мелочей и ненужных процессов и если на каком-то этапе будет нарушена технология производства работ, то в можно получить ненадежную конструкцию фундамента со значительными дефектами.

Свайный вид фундамента

Виды неровностей фундаментов

Фундаменты служат основанием для возведения конструкции здания и поэтому к ним предъявляются повышенные требования по прочности, надежности и устойчивости. От того, насколько правильно выполнена заливка фундамента, зависит надежность всего здания. Дефектов фундаментов после заливки может быть несколько: отклонение стен конструкции по вертикали и неровная поверхность по горизонтали. Такие погрешности можно исправить, надо лишь знать некоторые тонкости.

Дефекты боковых неровностей фундаментов

Причиной отклонения линейных вертикалей боковых граней фундамента может быть неправильно установленная или плохо укрепленная деревянная или щитовая опалубка. Если щиты или доски опалубки выставлены не по вертикальному уровню, то при заливке бетоном стены фундамента будут кривыми и неровными. В зависимости от величины отклонения от вертикального уровня применяются различные способы устранения возникших дефектов:

  1. Если отклонения по вертикальному уровню незначительные, в пределах до 20 или 30 мм, то в таком случае достаточно набить металлическую штукатурную или арматурную сетку на стены фундамента и нанести штукатурный цементно-песчаный раствор, тщательно выравнивая боковые грани фундамента по уровню или штукатурным маякам.
  2. Можно вместо выравнивающей штукатурки наклеить на криволинейную боковую стенку экструдированный пенополистирол толщиной 20 или 50 мм. В этом случае, кроме исправления линейных дефектов неровности, будет выполнена дополнительно теплоизоляция фундаментных стен.
  3. В случае значительного уровня кривизны фундамента (более 50 мм) необходимо снова уставить опалубку, закрепить на боковые стены металлическую сетку из арматурной стали и залить бетонной смесью.

При заливке вертикальной стенки, бетонную смесь надо тщательно уплотнить, чтобы не было пустот и раковин в теле бетона. Выполнить эту процедуру можно при помощи строительного вибратора или вручную длинным куском арматуры.

Дефекты горизонтальной поверхности фундамента

Фундамент для здания должен иметь не только ровные стены, но и строго горизонтальную поверхность верхней части. При строительстве домов на верхнюю часть фундамента укладывается насухо горизонтальная прокладочная гидроизоляция из двух слоев рубероида или другого гидроизолирующего материала и только после этого начинается возведение стен.

Неровность верхнего уровня фундамента может получиться в нескольких случаях:

  • Неправильно выполненная подготовка основания фундамента. Перед установкой опалубки для заливки фундамента, нужно обязательно сделать песчаную подготовку не менее 100 мм, такая толщина позволить сровнять неровности земли. Песок засыпается, проливается водой и тщательно уплотняется. На этом этапе легко добиться горизонтального уровня основания фундамента с помощью строительного уровня. Прочность пролитой водой и утрамбованной песчаной подушки сравнима с прочностью цементной стяжки такой же толщины. Горизонтальная песчаная подушка служит гарантией ровного фундамента.
  • Несоответствие нулевой отметке уровня фундамента. Под нулевой отметкой в строительстве принято считать уровень чистого пола первого этажа. Верхнюю часть фундамента здания, выступающую над поверхностью земли, строители называют цоколем здания. Из всех этих определений понятно, что нулевой уровень фундамента – это не что иное, как верхний уровень цоколя. Если залитый фундамент ниже проектного уровня чистого пола, то такой фундамент надо выравнивать.

Если верхняя часть фундамента имеет отклонение от горизонтали, то тогда уложенная гидроизоляция будет неплотно прилегать, что может вызвать постепенное разрушение постройки.

Выравнивание горизонтали фундамента

Выравнивание фундамента по горизонту возможно несколькими способами. Если величина отклонения от верхнего края цоколя и проектной нулевой отметкой в пределах до 30 мм, то в этом случае необходимо сделать следующие шаги:

  • Вначале необходимо отметить нулевую проектную отметку здания. Этот важный шаг рекомендуется выполнить с помощью геодезического прибора – нивелира. Но не у всех есть возможность применить нивелир, да и не все могут им пользоваться. Есть доступная простая альтернатива определения нулевой отметки с помощью строительного гидроуровня, которым легко можно передать проектную отметку на все углы конструкции фундамента. После определения «нуля» здания, следует перенести этот уровень на верхнюю часть залитого фундамента.
  • Если указанная выше величина в пределах до 40 мм, то в этом случае необходимо провести несколько другую работу по выравниванию горизонтальности фундамента. Чтобы вывести цоколь дома под ноль необходимо повторно установить опалубку и на ее внутренней части отметить проектный нулевой уровень. Для этой цели хорошо использовать малярный шнур – отбивку с синим или красным пигментом и с его помощью отбить по всей длине опалубки проектную отметку. После этого выполнить подливку цементно-песчаным раствором высокой марки, предварительно уложив по всей горизонтальной поверхности фундамента арматурную металлическую сетку.
  • Если величина отклонения в пределах 50 мм, то в этом случае вывести фундамент в ноль можно с помощью кирпичной кладки, которую впоследствии легко заштукатурить. Класть кирпич нужно на слой цементного раствора непосредственно на горизонтальную часть фундамента.

Намного больше трудозатрат понадобится при значительном отклонении от проектной нулевой точки. Иногда неопытные строители могут залить фундамент так, что до нулевой отметки не хватает значительного расстояния в 200 или 300 мм. Для исправления такого недостатка помимо установления опалубки потребуется устройство армирующего пояса по всей площади горизонтальной части фундамента. Армопояс состоит из пространственного арматурного каркаса и бетонной смеси.

После установки опалубки отбивают на ней нулевой уровень, устанавливают пространственный арматурный каркас армопояса и заливают бетонной смесью до намеченного уровня.

Особенности выравнивания столбчатых фундаментов

Столбчатый фундамент намного экономичнее ленточного и именно поэтому ему отдают предпочтение при выборе опорной конструкции здания. Выполняется в виде отдельных столбов из бетона или кирпича, на которые впоследствии передается нагрузка от несущих конструкций здания и поэтому нужна повышенная точность при устройстве такого вида фундамента. Чаще всего столбчатый фундамент выполняется из кирпича или шлакоблока. Как вывести ноль на фундаменте и как исправить неточности горизонтального уровня помогут следующие рекомендации:

  1. Столбчатые фундаменты, выполненные из кирпича, располагаются с определенным шагом на площадке будущей постройки. Чтобы выложить верх кирпичных столбов фундаментов на один уровень, можно прибегнуть к помощи гидроуровня и последовательно передать нулевую отметку на каждый отдельно стоящий фундамент. При определении отклонения от единого проектного нулевого уровня нужно продолжить кладку кирпичом на необходимую высоту.
  2. Если величина отклонения меньше высоты кирпича и вывести ноль кирпичом не получится, то тогда можно выкладывать на поверхности столбов фундамента цементный раствор высокой марки по предварительно выставленной опалубке.

Видеопример выравнивания фундаментов можно увидеть по адресу:

Исправить дефекты и выровнять фундамент вполне возможно, правда для этого потребуется немало сил и времени. Исправлять недостатки в строительстве всегда сложно и затратно. Лучше всего перед началом строительных работ внимательно ознакомиться с технологией производства работ, последовательно выполнять все этапы строительства и тогда не будет возникать досадных недостатков при возведении фундаментов.

Как выровнять фундамент после заливки – варианты для боковых стен и горизонта

Достаточно часто в качестве надежной подземной опоры для дома застройщики выбирают ленточный фундамент. Его доступная для понимания технология позволяет справиться с работами самостоятельно, без привлечения профессионалов, но для этого нужен определенный багаж знаний и опыта. Требуется грамотно разбираться не только в основных вопросах, но и понимать, к примеру, как выровнять фундамент уже после того, как он будет залит. Ровная поверхность слишком важна для дальнейшего возведения несущих стен, поэтому данным этапом строительства пренебрегать не стоит.

Зачем выравниватьфундамент

Прежде всего, необходимо учесть, что по верхнему срезу фундамента всегда должна укладываться гидроизоляция во избежание капилярного поднятия влаги от грунта вверх по стенам. Неровная поверхность бетонной глыбы не сможет обеспечить плотное прилегание изоляционного материала, в результате чего в образованных зазорах начнет скапливаться вода, которая при замерзании будет расширяться, образуя дефекты и на подземной, и на наземной части дома не только на уровне стыка.

Непрочный фундамент ведет к разрушению дома.

Следует понимать, что визуально небольшие отклонения в разных углах дома по высоте верхнего уровня монолитной ленты видны не будут. Но после возведения строения появится перекос, который технологически исправляется намного сложнее, нежели выполнение выравнивания бетонного слоя после заливки смеси в опалубку. Как правило, неопытные мастера обращают внимание только на соответствие отметок заглубления фундамента, упуская из виду, что его верхний срез должен быть максимально ровным. Одни думают, что бетонная масса имеет способность к самовыравниванию, другие надеются, что дальнейшая кладка стен исправит положение. Но и те, и другие предпочитают не делать элементарную проверку после заливки цоколя. На практике подобная халатность приводит к серьезным проблемам.

Что касается боковых поверхностей фундамента, расположенных над планировочной отметкой участка, то к ним, кроме всего прочего, предъявляются еще и декоративные требования. Кривой цоколь никогда не будет смотреться привлекательно. Поэтому его наружную поверхность нужно будет либо сгладить, либо облицевать.

Читать еще:  Чем склеить пенопласт между собой

Варианты выравнивания

От качества устройства опалубки напрямую зависит плоскостная ровность стенок будущей монолитной ленты. Избавиться от изъянов на вертикальных поверхностях уже после снятия короба можно одним из способов:

  • счистить или аккуратно сбить выступы;
  • замазать углубления цементным раствором.

При исправлении существенных неровностей используют арматурную сетку. Ее надежно фиксируют к фундаментной стене, после чего послойно наносят штукатурную смесь. Такая процедура очень важна для цоколя. Нередко его обкладывают кирпичом или обшивают декоративными материалами.

Задача, как выровнять фундамент по верхнему уровню, решается несколько иначе. Помочь в этом способна опалубка. Понятно, что ориентироваться по срезу короба бессмысленно, так как первоначально выставить доски или брус четко по горизонту бывает довольно сложно. Для удобства с внутренней стороны опалубки наносят разметку с помощью нивелира или лазерного уровня. Допускается использовать и дедовские методы, имеющие положительные отзывы. К примеру, некоторые рекомендует воспользоваться прозрачным шлангом, наполненным водой. Он работает по принципу сообщающегося сосуда.

Для начала фиксируется проектная отметка по углам фундамента, а между отмеченными точками натягивается шнур. По нему устанавливаются маяки из бруса, или просто прочерчивается линия несмываемым маркером, которая и будет служить ориентиром при заливке монолитной ленты. Но не стоит думать, что на первом этапе получится вывести идеально ровную поверхность. Довольно часто она оказывается кривой и хоть немного, но щербатой.

Выравнивание горизонтальной поверхности фундамента называют по-разному:

  • выведение цоколя под ноль;
  • сравнивание по горизонту;
  • выставление по уровню и пр.

Но цель в любом случае остается одной и заключается в максимальном выравнивании верхней поверхности фундамента. Чаще всего предлагается вновь возвести опалубку и опять же выставить уровень горизонта с помощью нивелира. Суть заключается в том, чтобы определить самую верхнюю и самую нижнюю точку бетонной ленты. Кстати, данный способ можно использовать и в том случае, если вместо монолита будут стоять сборные блоки.

За исходную отметку рекомендуется принимать наивысшую точку. Это значительно упрощает работы, так как сбивать искусственный камень не требуется. К тому же, в результате сколов могут оголиться арматурные стержни, что крайне нежелательно.

Нулевой уровень намечают также, как и при первоначальной заливке бетона в опалубку. Отличием является лишь подкорректированная высота цоколя. Опытные мастера рекомендуют отмечать «ноль» по углам, делая на нужном уровне пропилы в опалубке. В подготовленные щели загоняется прочный шнур, после чего он туго натягивается между контрольными точками. Это станет своеобразным длинномерным маячком и позволит отказаться от иных меток. Недостатком данного способа является определенная подвижность шнура относительно горизонта. Такого минуса маячки из бруса не имеют.

В местах перекоса фундамента по высоте более чем на 50мм укладывается арматурная сетка.

После подготовительных работ выполняется заливка верха основного фундамента цементным раствором. Он должен иметь более жидкую консистенцию по сравнению с бетонной смесью, которая использовалась ранее. После первоначального схватывания цемента производится сглаживание поверхности.

Существует еще один способ выравнивания горизонта фундамента. Для его осуществления требуется максимально четко выставить верхний уровень опалубки, после чего произвести заливку короба «под завязку». В этом случае говорят о первоначальном выведении цоколя под ноль. Метод дает хорошие результаты, но для его выполнения требуются определенные навыки и идеальная геометрия опалубки по высоте.

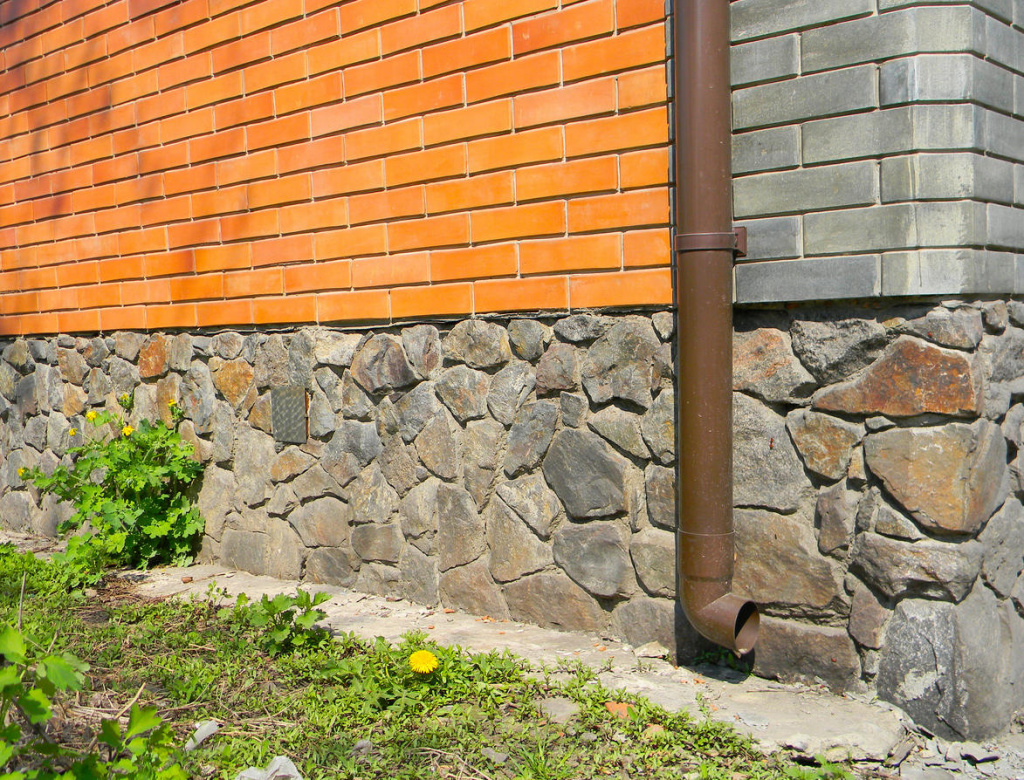

Как вывести цоколь под ноль кирпичом

Надежным основанием любой постройки является правильно сформированный фундамент. Именно на эту часть строительного сооружения передается вся нагрузка, создаваемая вышерасположенной конструкцией. Правильное устройство основания любого здания обеспечивает ему достаточную устойчивость и долговечность.

Актуальность нулевого уровня

На практике, вывести основание сооружения под ноль подразумевает выполнение строительных работ, обеспечивающих верхней поверхности фундамента строго горизонтального расположения. Притом ее уровень во всех местах должен находиться в единой плоскости. Как описывалось выше, «подушка» принимает на себя нагрузку всей верхней конструкции здания.

Поэтому для равномерного распределения веса на фундаменте необходимо вывести его верхний уровень под ноль с тем, чтобы избежать преждевременного разрушения основания.

Наиболее оптимальным вариантом такого выравнивания считаются работы, когда непосредственно формируется бетонное основание при заливке. На практике, далеко не всегда удается обеспечить поверхности идеально горизонтальный уровень на этом этапе строительных работ. Достаточно часто приходится исправлять такие ошибки уже после сооружения фундаментной основы. Для этого часто используется способ вывода нулевого уровня кирпичом или камнем.

Сооружение цоколя

Ту часть основания любого здания, которая находится над поверхностью грунта, принято называть цоколем. Такой конструкционный элемент сооружения в основном изготавливают из железобетона, кирпича или природного камня.

В строительстве малоэтажных зданий цоколь, в основном, сооружается посредством кирпичной кладки. Такая технология наиболее эффективна, поскольку позволяет легко выровнять верхнюю поверхность фундамента и обеспечить необходимый уровень для возведения несущих стен.

Устройство цокольной части строения является довольно ответственным процессом, требующим правильного выбора материала и соблюдения всех технических условий. Строители, возводящие цоколь любого здания, должны иметь достаточно высокие практические навыки подобных работ. Это связано с тем, что несоблюдение технологических требований на этом этапе может привести к деформации конструкции здания и ее последующему разрушению.

Инструменты и материалы

Для производства работ по сооружению цокольной части здания необходимо приготовить соответствующие материалы и инструмент. Это поспособствует быстрой и качественной кладке. В работе понадобится следующее:

  • молоток, мастерок;
  • шнур, порядовка;
  • специальная расшивка;
  • водяной и строительный уровень;
  • отвесы.

С практической стороны, кирпичная кладка предполагает использование большого количества цементного раствора. Поэтому наличие бетономешалки с электрическим приводом существенно облегчит рабочий процесс.

Проверка поверхности перед выравниванием

Подготовка основания перед тем, как начинать кладку, предполагает проверку уровня горизонтальности поверхностей фундамента. Этот показатель проверяется посредством гидравлического уровня. Проверку необходимо начинать с углов, переходя к другим фрагментам основания. После определения перепадов уровней горизонта в углах ставятся соответствующие отметки, и растягивается ориентировочный шнур.

Порядок выполнения работ

По технологии выполнения кладки цоколя кирпичом первый ряд необходимо раскладывать насухо – без использования раствора. Это необходимо для лучшего планирования ряда, где для кладки будут использоваться преимущественно целые кирпичные изделия. После этого выполняются работы по разметке участков вертикальных швов. Кладка цокольной части всегда начинается с угловых элементов, которые будут служить ориентировочными участками при дальнейшем возведении стен. Для этого между перпендикулярными рядами, которые составляют угол, с особой точностью натягивается прочный шнур.

При выполнении таких работ лучше использовать обычный красный кирпич, поскольку он не боится влажной среды и солевых отложений. Первый ряд выкладывается перпендикулярно стенам. Для формирования отметки ноль на фундаменте относительно линии горизонта ориентируются по линии, протянутой по уровню веревки. В процессе кладки используется негустой цементный раствор с тем, чтобы облегчить подгонку по ориентиру кирпичных фрагментов.

Каждый ряд кирпичной кладки, формирующей цоколь, должен проверяться строительным уровнем. Это обеспечит более точное соблюдение горизонтальности поверхностей и предотвратит перекосы основания, что важно при дальнейших работах по сооружению основных несущих стен. Согласно строительным нормам, последний ряд кладки цокольной части должен перекрываться слоем гидроизоляционного материала. Это предотвратит проникновение влаги во внешние стены сооружения.

Пять типичных ошибок при сооружении отмостки: что профессионалы не рекомендуют делать

А если и обращают, то оставляют его обустройство на расплывчатое «потом», ошибочно полагая, что срочности в его сооружении нет, ведь «над нами не каплет». Пожалуй, не найти более неуместную поговорку, когда речь идет об отмостке. Дело в том, что на нее-то как раз «каплет»! И если при строительстве были допущены ошибки, часто капель приводит к необратимым результатам.

Если у вас нет отмостки.

В редакционную почту с досадной регулярностью приходят письма, в которых дачники рассказывают о разъехавшемся фундаменте, трещинах в стенах, покосившихся углах. Как показывает реальная практика, зачастую эта беда появляется в результате воздействия грунтовой влаги на «нулевой цикл» и движения пучинистых грунтов. Но этой беды однозначно можно было избежать, если бы фундамент находился под защитой. Для чего как раз и предназначена отмостка. То есть она — обязательная технологическая компонента для большинства типов фундаментов, а не навязываемая алчными строителями дополнительная статья непредвиденных расходов в и так разрастающейся на глазах смете, как думают многие дачники.

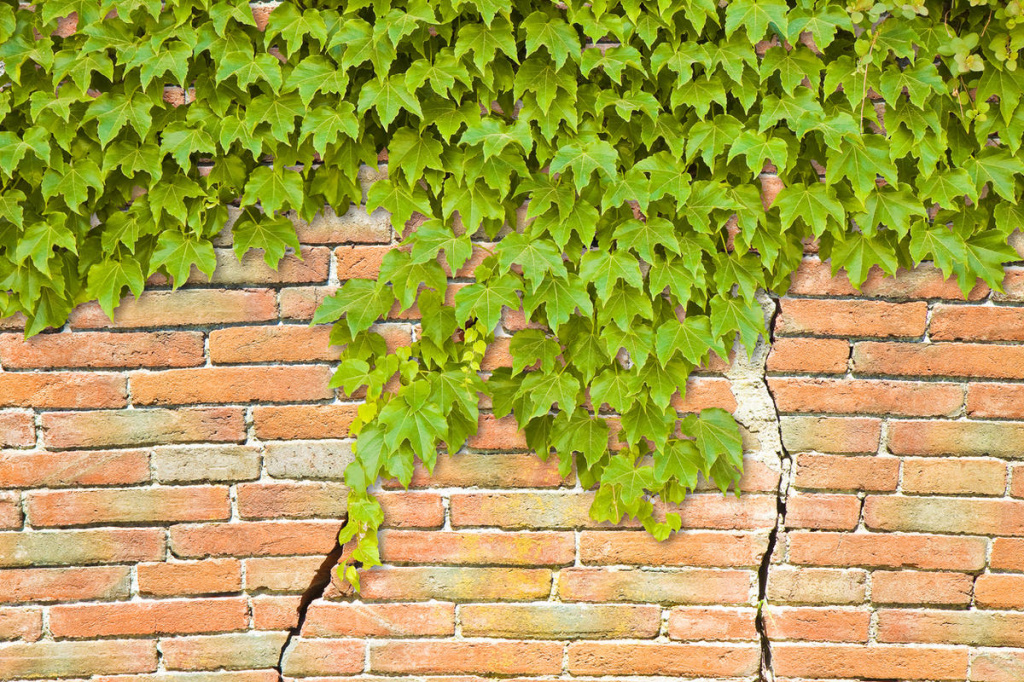

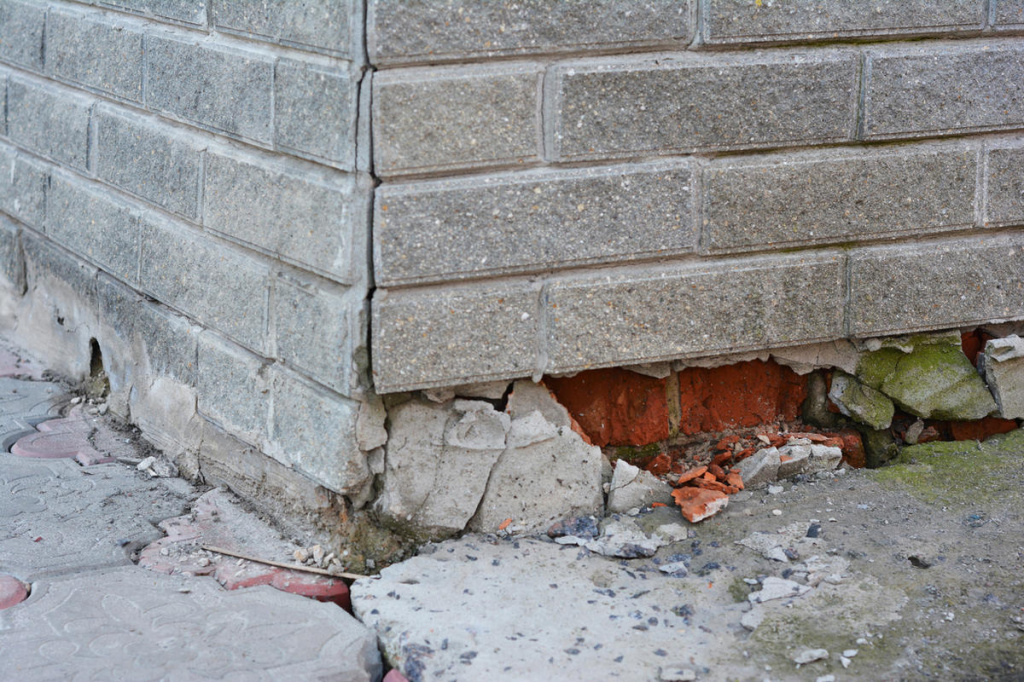

Если фундамент не защищен отмосткой, появление трещин в стенах — вопрос времени

Тем обиднее становится за неопытных дачных застройщиков, которые на обязательность ее выполнения очень и очень часто не обращают внимания. Причем не только должного, а вообще никакого. В результате фундамент лишается защиты, становится напрямую доступен для влаги, в результате… смотрите выше, где речь шла о капели.

Строим отмостку по нормам и правилам

Надеюсь, в необходимости обустройства капитальной отмостки я вас убедил. Тогда перейдем к нюансам строительства, которые обязан знать каждый, кому предстоит возведение жилья.

Известно два вида отмостки – жёсткая и мягкая. При покрытии первой применяется бетон, асфальт, камень, тротуарная плитка, а для второй – гравий, газон, лёгкая плитка.

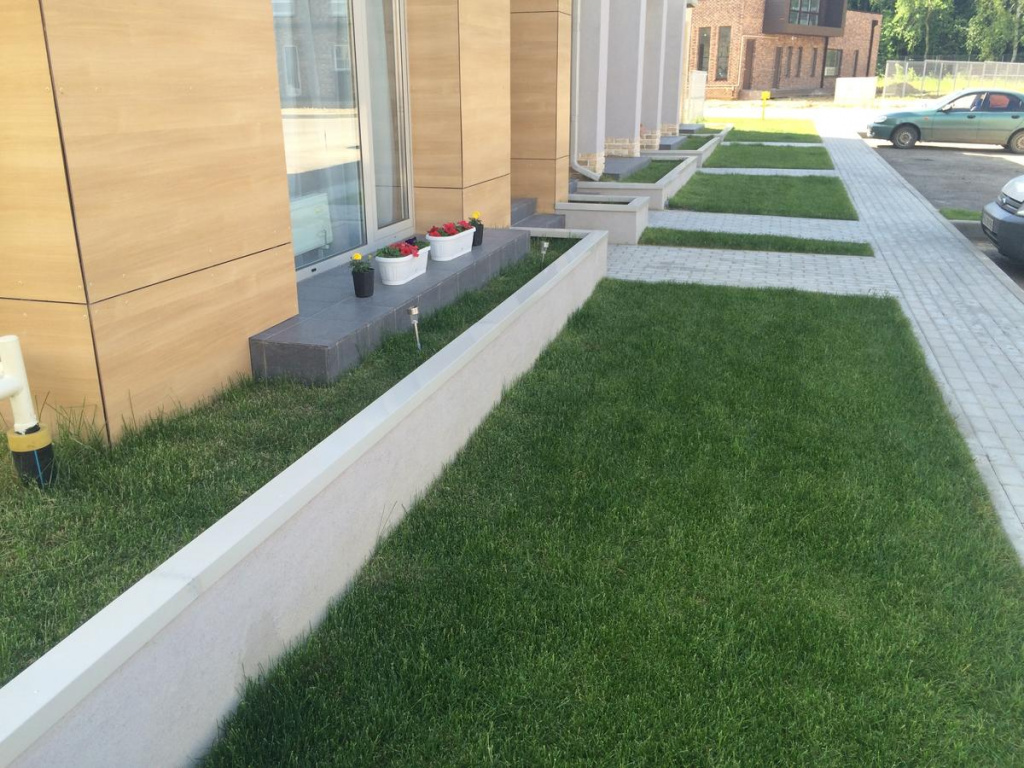

Для покрытия мягкой отмостки можно использовать газон

В первую очередь, как мне думается, надо исключить типичные технологические ошибки, которые допускают неопытные строители при сооружении обоих видов отмостки.

Ошибка №1. Размеры и расположение

Вокруг каждого здания должны быть устроены водонепроницаемые отмостки. С длиной все понятно, она равна периметру строения, а вот какова должна быть ширина? Можно ли отмостку сделать узенькой? Нет, ни в коем случае! Это было бы роковой ошибкой! Капли дождя, падающие с кровельного обреза (даже при хорошо организованной водосточной системе они все равно будут), не должны попадать на открытый грунт. То есть ширина отмостки должна быть примерно на 20 см шире, чем величина кровельного свеса.


Узкая отмостка бесполезна — она не сможет защитить фундамент

Здесь будет уместно подчеркнуть, что практически все параметры в строительстве достаточно строго регламентированы. Чтобы уточнить интересующие вас детали, стоит заглянуть, например в «Нормы и правила проектирования комплексного благоустройства на территории г.Москвы МГСН 1.02-02 ТСН 30-307-2002». В нормативном документе самым определенным образом указано: «Ширину отмостки для зданий и сооружений рекомендуется принимать 0,8-1,2 м, а в сложных геологических условиях (грунты с карстами) – 1,5-3 м».

Дополнительно замечу, что крыльцо с лестницей нередко перекрывает прямой доступ к наружной стене фундамента. Разумеется, тут отмостка должна расшириться, чтобы однозначно исключить попадание осадков в «запретную зону» у фундамента.

Ошибка №2. Застоявшаяся вода

Важность поперечного наклона

Несостоявшийся перепад высот может стать следствием неудачного бетонирования монолитной отмостки, если на этапе твердения бетонной смеси строители не проследили за приданием ей поперечного наклона, и бетон «стек» в горизонтальное положение.


Отмостка должна отводить воду от фундамента

Дренажные лотки для отвода по внешнему периметру

И о красоте позаботимся

Ошибка №3. Нарушение регламента выполнения бетонных работ

Печальным следствием ошибок такого рода станет появление трещин по бетонной поверхности отмостки. Чем они грозят конструкции фундамента, догадаться нетрудно даже далекому от строительства дачнику.

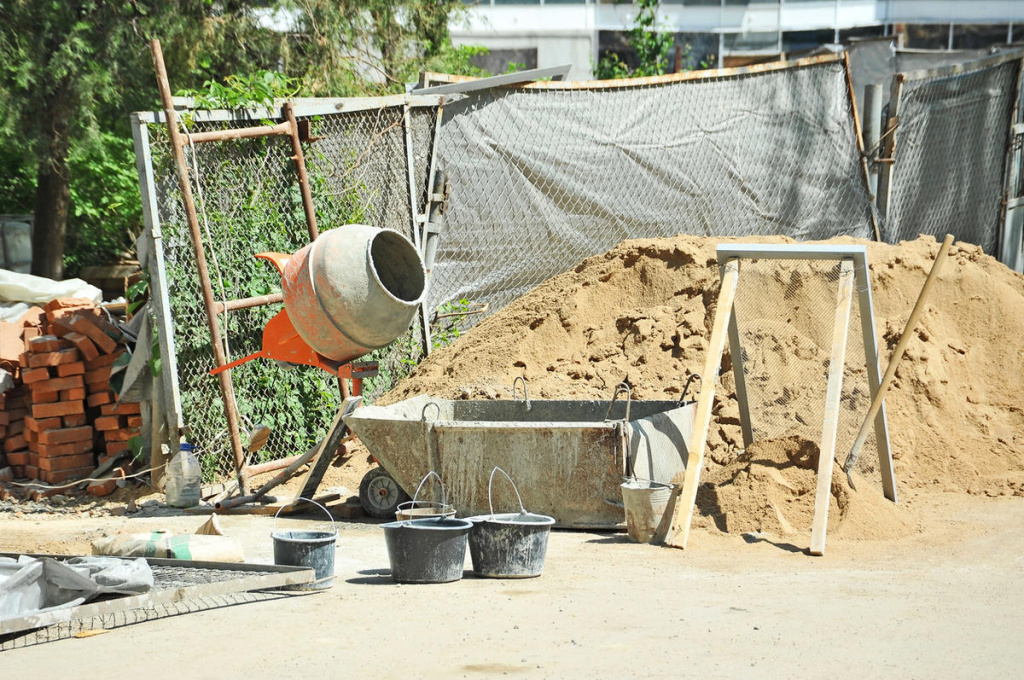

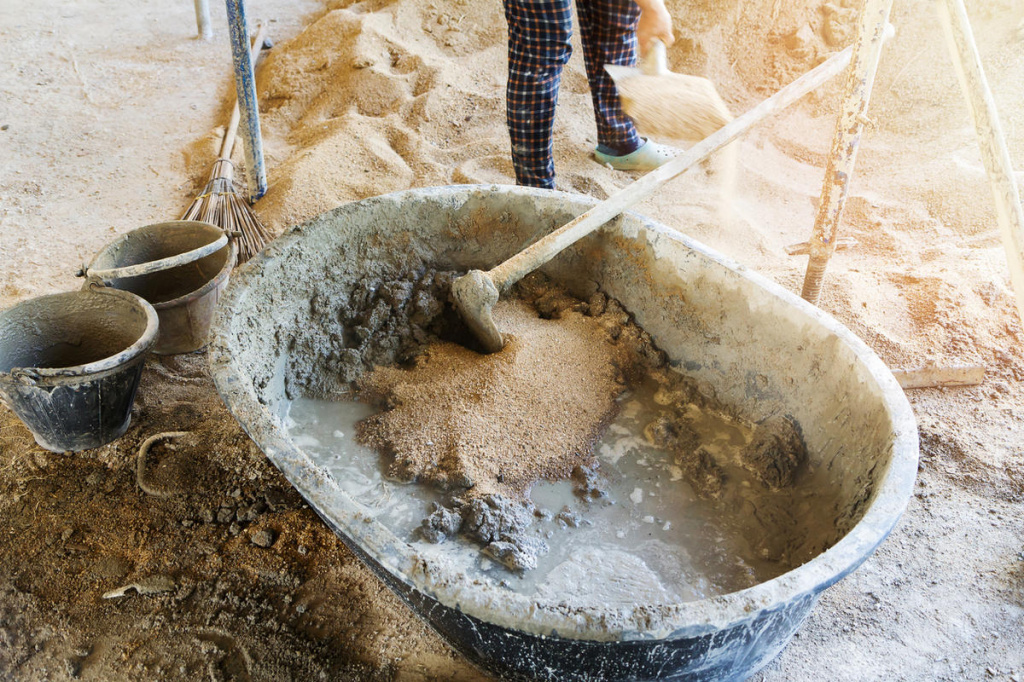

Изготовление бетона выполняйте строго по правилам

Состав бетонной смеси наверняка известен каждому дачнику: цемент, крупный заполнитель (щебень фракции до 20 мм), мелкий заполнитель (песок), вода. Тогда откуда же столько ошибок на дачном горизонте? Ответ ясен: во-первых, ошибки кроются в неправильном алгоритме перемешивания. Во-вторых, в нарушении весового соотношения компонентов: такое частенько случается, если их отмеривают на глазок. От подобного легкомыслия специалисты настоятельно рекомендуют отказаться. Изготовление бетона — не тот случай, когда можно рассчитывать на авось. Точно дозировать компоненты можно даже в дачных условиях. Чем? По-моему, лучше обычных ведер еще ничего не придумано, а если вдобавок использовать безмен (пусть самый простенький), точность взвешивания будет достаточной.

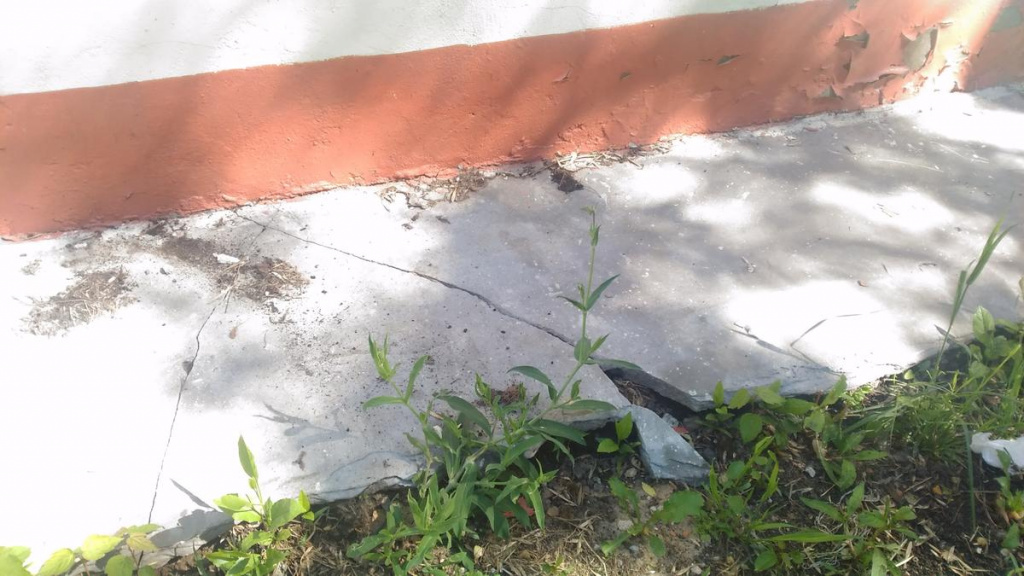

Трещины отмостки — результат неправильно приготовленной бетонной смеси

Пропорции бетонной смеси

Последовательность смешивания компонентов

Время перемешивания

Долго ли надо вращать грушу бытового бетоносмесителя? Для перемешивания сухих компонентов достаточно 2-х минут, а после постепенного добавления воды – еще 2 минуты.


Важна не только последовательность добавления компонентов, но и время перемешивания

Исключите появление трещин

Уплотнение и наклон

Ошибка №4. Не утеплили отмостку

Такая ошибка приведет к негативным последствиям. Если отмостка не утеплена, на пучинистых грунтах (глинистые, пылеватые супеси, суглинки) зимой неизбежно происходит эффект морозного пучения, что самым разрушающим образом действует на фундаментную конструкцию.


Чтобы избежать разрушения фундамента, специалисты рекомендуют не экономить на утеплении отмостки

Преимущества утепленной отмостки

  • при нормальных грунтах утепленная отмостка защищает фундамент от появления трещин (при проникновения в бетон талой и осадочной воды, которая при замерзании может разрушить его);
  • уменьшает воздействие наружных низких температур и снижает расходы на отопление дома.

Поэтому специалисты рекомендуют не экономить на утеплении отмостки – выйдет себе дороже. Как показывает практика, на современном рынке строительных материалов можно найти идеальное сочетание высокого качества и приемлемой цены. Например, строителями-практиками положительно характеризуется продукция компании «ТехноНИКОЛЬ», в конкретном случае – экструзионный пенополистирол (XPS) ТЕХНОНИКОЛЬ CARBON ECO с размерами листа 580х1180 мм и толщиной 50 мм.


Укладка теплоизоляционных плит CARBON ECO.

Материал на практике (причем эксплуатировался он в различных климатических условиях) доказал заявленные производителем характеристики:

  • высокую прочность на сжатие;
  • не впитывает влагу;
  • не поддаётся разрушению микроорганизмами, корнями растений, плесенью и грибами.


На устройстве отмостки экономить не стоит

Читать еще:  Монтаж панелей ПВХ

Ошибка №5. Мягкая отмостка пропускает влагу к фундаменту

При сооружении мягкой отмостки ее верхним финишным покрытием могут быть утрамбованный гравий, зеленый газон или метлахская плитка. Разумеется, такие покрытия нуждаются в надежной гидроизоляционной подстраховке. Оптимальное решение вопроса – использование профилированной мембраны PLANTER-geo («ТехноНИКОЛЬ») с заведением ее на стену дома. Она создаст герметичный слой, преградит проникновение атмосферных осадков к фундаменту.

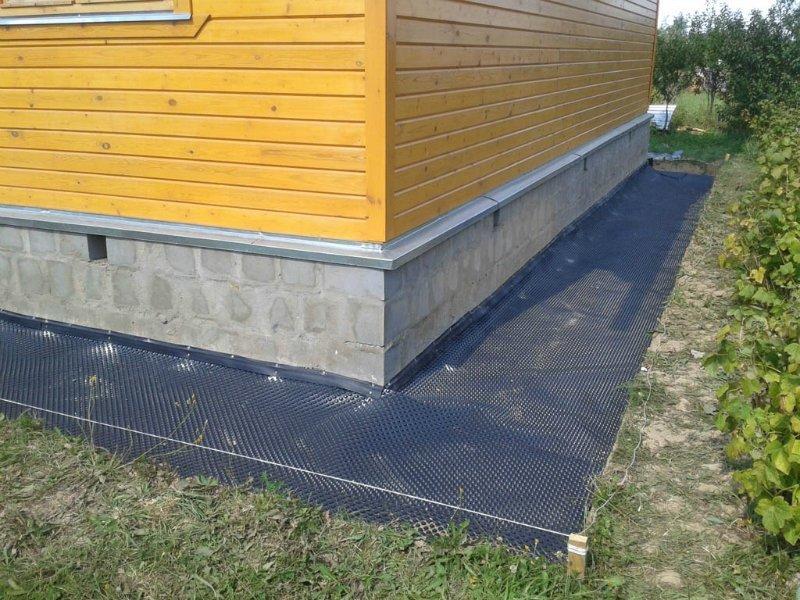

Мембрану PLANTER-Standard укладывают с напуском на стену дома

Высокие технологии на страже строений

Полотно мембраны состоит из двух слоёв:

  • нижний выполнен из полиэтилена высокой плотности, имеет на поверхности выступы в виде шипов, формирующих дренажный зазор для отвода воды от дома;
  • верхний слой – геотекстиль, фильтрующий воду и препятствующий засорению дренажного зазора.

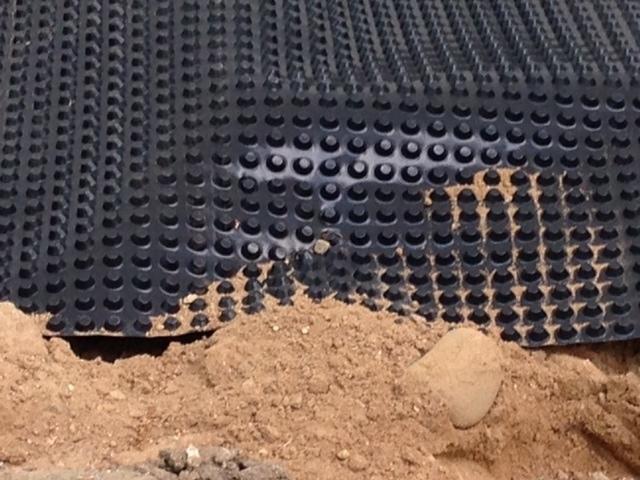

Гидроизоляционная мембрана PLANTER geo

Стоимость такой высокотехнологичной мембраны близка к 250 руб за 1 м².

Качественная отмостка – это просто

Главное – исключить перечисленные выше ошибки и использовать качественные материалы. Еще раз позволю себе рекомендовать дачникам (в их же интересах!) не экономить на строительстве отмостки, ведь от того, насколько надежно она защищает фундамент, зависит и прочность строения!На мой взгляд, для строительства качественной отмостки технически грамотно использовать оба упомянутых в статье изделия.

  1. На подготовленное основание (уплотненный песок) укладываются плиты CARBON ECO (тем самым мы защищаем фундамент от морозов).
  2. Чтобы надежно защитить отмостку от негативного воздействия влаги, поверх теплоизоляции укладывается профилированная мембрана PLANTER-geo. Соединение листов рекомендуется формировать нахлестом мембраны в четыре шипа и дополнительно проклеивать стыки лентой PLANTERBAND, геотекстиль также соединять между собой клейкой лентой.
  3. Далее можно приступать к формированию финишного слоя из гравия или растительного субстрата; под плитку или натуральный камень засыпают ещё один слой песка.

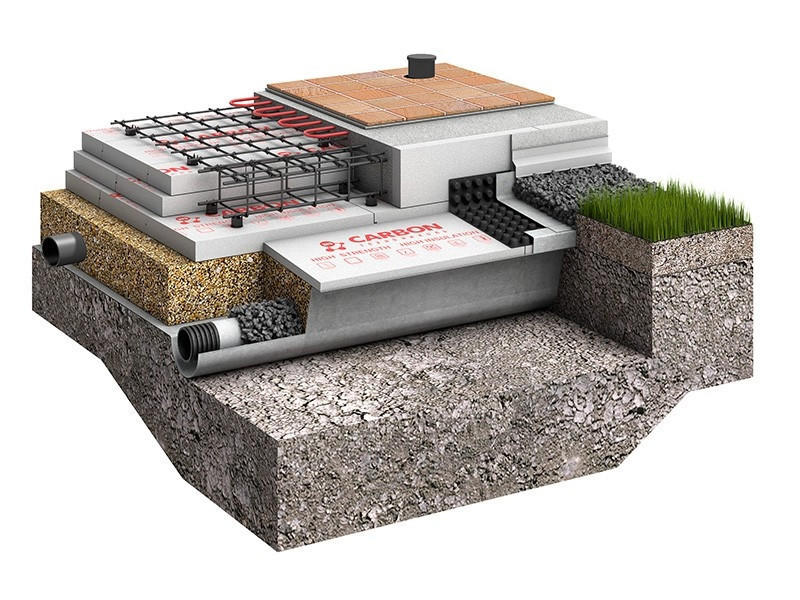

Правильная тепло- и гидроизоляция при строительстве отмостки.

Как видите, использование современных высокотехнологичных материалов оправдано: с их помощью вы создадите надежную и красивую (что тоже немаловажно, согласитесь!) отмостку, которая верой и правдой будет защищать фундамент вашего дома долгие годы.

Как правильно вывести цоколь под ноль

К выбору фундамента и его правильному обустройству относятся с особой тщательностью, поэтому для качественного его изготовления необходимо владеть полной информацией о технологии возведения и, в частности, о том, как вывести ноль на фундаменте. Основание играет определяющую роль в процессе эксплуатации любого дома. Этот элемент конструкции равномерно распределяет все возможные нагрузки, создаваемые строением, и является своего рода промежуточной прослойкой между грунтом и сооружением.

Необходимость выравнивания

Строительный термин «вывести в ноль» подразумевает выравнивание подготавливаемой поверхности по горизонтальной оси с минимальными расхождениями значений по ее периметру.

Простыми словами, выполнение названного мероприятия позволяет основанию равномерно распределять создаваемые нагрузки по всей своей площади.

В случае кривизны опоры на определенном участке создается избыточное давление, которое оказывает пагубное воздействие на прочность возводимых элементов и впоследствии приводит к преждевременному разрушению как фундамента, так и цоколя. Выравнивание следует реализовывать на этапе бетонирования, когда раствор еще не начал затвердевать.

Однако иногда застройщики упускают из вида этот момент и сталкиваются с необходимостью выведения горизонталей после полного схватывания бетона на этапе обустройства цоколя. В любой из представленных ситуаций все замеры проводят своими руками с особой внимательностью и точностью, чтобы фундамент получился максимально ровным, а вся постройка – практичной и надежной.

Выведение горизонталей и вертикалей необходимо осуществлять не только на этапе заливки раствора, но и в ходе выполнения кладки из кирпича или блоков.

Выравнивание на этапе бетонирования

Для успешного выполнения своими руками исследуемого мероприятия следует подготовить необходимый инструмент и расходные материалы:

  • цемент (не ниже М200);
  • песок;
  • арматура сечением от 10 мм;
  • деревянные плиты или доски для возведения опалубки;
  • топор и молоток;
  • штыковая и совковая лопаты;
  • широкий мастерок и правило;
  • гидроуровень;
  • шнур или веревку.

Порядок выполнения работ:

  • Устанавливаем нулевую точку. С внутренней стороны опалубки, в одном из углов, делаем отметку, являющуюся границей выравнивания. При помощи гидроуровня в оставшихся углах вымеряем остальные три точки.

В случае отсутствия названного измерительного приспособления можно воспользоваться обычным гибким прозрачным шлангом. Для установления искомых границ следует его протянуть от отмеченной риски до противоположного угла и заполнить водой. Выставив в первоначальной точке уровень будущего размещения нулевой плоскости, путем нахождения баланса жидкости находим вторую точку и делаем пометку. Оставшиеся граничные значения находим по аналогичному принципу.

  • Выполняем два вертикальных пропила в опалубке по серединному сечению будущих стен.
  • Продеваем шнуры или веревку в подготовленные пропилы и осуществляем их фиксацию с необходимой натяжкой.
  • До вымеренного нулевого уровня выполняем заливку бетона и с помощью правила выравниваем состав, равномерно распределяя по всем углам основания.

После застывания бетонной массы получаем идеально ровную поверхность фундамента, на которой приступаем к обустройству цоколя или подвального помещения, не забывая про обязательную проверку соответствия горизонталей и вертикалей каждого кирпича или блока.

Классический способ выставления нуля при готовом основании

Выставление нулевых значений на оборудованном фундаменте – сложная процедура, требующая знаний определенных особенностей строительных материалов и соблюдения технологии наращивания составов. Для реализации названного мероприятия своими руками следует выполнить следующие действия:

  • посредством использования гидроуровня или прозрачного гибкого шланга отмечаем исходную нулевую границу поверхности (разницу показаний в углах целесообразнее проставлять в положительных или отрицательных значениях, например, «+30» или «-15», отражающих информацию соответственно о превышении нулевого значения на 30 мм и размещение ниже на 15 мм);
  • по верхнему показателю разницы значений монтируем с запасом опалубку (опалубочный элемент изготавливается из двух досок или щитов, размещаемых с каждой из сторон фундамента; между составными элементами монтируются вставки длиной, равной толщине основания);

При будущей заливке бетона важно учитывать, что толщина слоя должна быть не менее 4-5 см, поскольку меньшие показатели могут привести к нарушению прочности состава.

  • по аналогии с представленной выше процедуры выполняем в опалубке пропилы и натягиваем сигнальную веревку;
  • выполняем бетонирование поверхности до вымеренной границы.

Для увеличения надежности перед заливкой опалубки бетона необходимо, как минимум, в углах затвердевшего основания просверлить вертикальные отверстия и разместить в них прутья арматуры, таким образом, что их верхние края находились на вымеренном нулевом уровне.

Рекомендуем посмотреть видео, как производится выравнивание цоколя с помощью цементного раствора.

Советы и рекомендации

В ходе установления нулевой границы при помощи прозрачного шланга необходимо учитывать инертность жидкости. Перед выполнением замеров следует выждать небольшое количество времени для того, чтобы вода «успокоилась» и заняла свое итоговое положение.

Для того, что выровнять места тонкой заливки рекомендуется их периодически смачивать, обеспечивая равномерный процесс застывания, и следить за тем, чтобы «тощие» слои бетона преждевременно не потрескались.

Выравнивание фундамента посредством кирпичной кладки

Представленный способ применим только в случае размещения фундамента на одном уровне с поверхностью земли. Выждав необходимое время для застывания, приступаем к выполнению кладки из кирпича. С помощью необходимого количества рядов брикетов выполняем укладку в несколько ярусов, равномерно выравнивая поверхность основания. Размещение каждого элемента строго вымеряется по уровню и отвесу относительно горизонта.

Предоставив время для полного высыхания оборудованной стенки, покрываем ее гидроизоляционным материалом и приступаем к изготовлению стен цоколя.

После выполнения описанных процедур следует присыпать виднеющиеся из-под кирпичной кладки участки фундамента сначала небольшим слоем песчано-гравийной смеси, а после землей.

Посмотрите видео, как производится выравнивание с помощью кирпича.

Для выполнения представленных монтажных работ целесообразно использовать красный кирпич, имеющий стойкость перед влагой и солевыми отложениями. В качестве скрепляющего состава рекомендуется использовать высококлассный цемент.

Заключение

Все работы по выравниванию и подготовке поверхности фундамента для последующего размещения стен цоколя или сооружения необходимо выполнять на этапе заливки основания. Целесообразнее еще в начале строительного пути предусмотреть все нюансы и особенности монтажа, нежели впоследствии «догонять» и исправлять уже сформированные огрехи.

Вместе с тем, ни для кого не секрет, что монолитная конструкция всей опоры имеет существенные преимущества перед составным видом в плане прочности, надежности и своей долговечности. В связи с этим только четкая и спланированная работа в ходе монтажа – залог продолжительного периода эксплуатации здания.

Как вывести канализационную трубу из дома под фундаментом

При возведении здания общую канализационную трубу устанавливают на этапе закладки фундамента. Когда строение готово, к ней подключают внутренние магистрали и септик. Если не установить этот отрезок трубопровода вовремя, потребуется затратить много усилий, чтобы просверлить отверстие под вывод канализации из дома под фундаментом.

Этапы проектирования

Проект системы канализации в частном доме создают еще до начала прокладывания трубопровода. В нем должны учитываться такие моменты:

  • возможно ли подсоединить канализацию к центральному коммуникационному комплексу;
  • в доме будут проживать постоянно либо временно;
  • сколько планируется жильцов и вероятных гостей;
  • далеко ли друг от друга помещения с канализационными сливами.

Если не предполагается подсоединение к центральной системе, выбирают, какой тип очистного сооружения будет устанавливаться: выгребная яма, септик, станция биоочистки.

При возведении нового дома проектируют вывод канализационной трубы из дома в септик одновременно с планом здания. Это позволяет установить все точки водосбора поближе друг к другу, что способствует обустройству простой и эффективной сети с единой сливной трубой.

Для частного коттеджа большой площади можно сделать исключение и установить систему из двух стояков, но выходы необходимо расположить на расстоянии не меньше полуметра.

Правила вывода канализации из частного дома

Чтобы избежать повреждения коммуникационной магистрали, глубина прокладки главной трубы канализации на выходе из частного дома должна составлять не менее 0,5 м от отмостки.

Требуется также учесть другие требования СНИПов и СанПиНов:

  • Расстояние от канализации под перекрытием основания дома до накопительной емкости – 5–10 м.
  • Не допускается обустройство выгребной ямы на дистанции меньше двух метров от соседнего участка и 30 метров от колодца или скважины (для песчаного грунта не меньше 50 метров).
  • Уклон создается так, чтобы понижение на каждый метр трубопровода составляло примерно 3 см.
  • Глубина пролегания канализационной магистрали – ниже точки промерзания земли. Если это не получается сделать, трубные отрезки придется утеплять или оснащать электроподогревом.

В правилах также учтена установка ревизионного колодца с люком, который должен находиться на расстоянии минимум три метра от здания.

Очистное сооружение, требующее периодической откачки ассенизаторской техникой, возводят таким образом, чтобы к нему было удобно подъехать.

Для самотечного движения канализационных стоков накопительную емкость располагают ниже, чем уровень здания, либо устанавливают насосное оборудование.

Монтаж канализационной магистрали под фундаментом дома необходимо выполнять по определенным правилам. Трубы собирают, вставляя их друг в друга. В раструбы устанавливают специальные прокладки из резины, места соединений тщательно очищают от загрязнений и покрывают жидким мылом либо специальными смазывающими составами.

Подготовительные работы

Канализационная сеть под плитой перекрытия обычно собирается из пластиковых круглых труб с диаметром 110 мм. Размер рва по ширине при таком сечении не менее 0,6 м, на его дно засыпается специальная амортизирующая прослойка из песка либо щебня толщиной 100 мм.

  • гильзы сечением больше, чем диаметр трубопровода;
  • фитинговые элементы (тройники, отводы с заглушкой, муфты);
  • переходники;
  • крепежные детали.

Для герметизации применяют специальный пистолет, в который вставляется баллон, заполненный силиконом. Другие инструменты выбираются в зависимости от способа создания выходного отверстия и подвода труб.

Способы вывода канализации в зависимости от типа фундамента

Выбор метода определяет тип фундаментного основания здания. При грамотном подходе вывести канализационную магистраль можно из уже отстроенного дома.

Столбчатый и свайный фундамент

Вывести канализацию из частного дома с подобным основанием на улицу легче всего. Столбцы или сваи позволяют производить установку коммуникационных сетей и после строительства здания. В ходе работ следят, чтобы ров был вырыт на максимально возможном расстоянии от столбцов. Близкое расположение траншеи приведет к ослаблению земли вокруг них, и снизит их несущие показатели.

Для подсоединения к канализации понадобится сделать отверстие в плите перекрытия под вывод главной трубы.

При монтаже трубопровода под столбчатым фундаментом учитывают, что пространство под зданием не отапливается. Утепление коммуникаций выполняют теплоизоляционными материалами либо обустраивают дополнительный обогрев посредством электрического кабеля.

Монолитная плита

Монтаж коммуникационных магистралей реален только до заливки монолитного фундамента. При установке канализационных труб понадобятся гильзы. Они не дадут плиточной основе перегрузить трубопровод, а также защитят от повреждений магистральных сетей в плите при заливке бетонной смеси.

В случае аварии гильзы позволят быстро удалить поврежденную часть и поставить на ее место новый отрезок трубы.

Коммуникационная сеть, которую защищают гильзы, устанавливается прямо в траншею, куда затем насыпается земля и заливается бетонный раствор.

Ленточное основание

Вывод в таком фундаменте можно сделать и в период сооружения здания, и в уже существующем доме. В первом варианте процесс проводится во время заливки основы. Во втором способ зависит от того, насколько глубоко установлено фундаментное основание.

Вывести канализацию через глубинный ленточный фундамент возможно таким образом:

  1. В опалубке вырезают отверстие. В него вставляют гильзу из металлической трубы.
  2. Деталь закрепляют и заливают бетонной смесью.
  3. В получившийся футляр заводят канализационную трубу.

Для работ понадобится перфоратор и болгарка.

Если основа расположена не глубоко, можно сделать подкоп с использованием лопаты либо бура. Для этого будущий трубопровод монтируют в траншее, дно которой ниже уровня промерзания почвы прямо под основанием. Для защиты коммуникаций от перегрузок заранее одевается обрезок металлической трубы.

Использование наклонного бурения

Сделать выход коммуникаций через основание на улицу – работа нелегкая. Облегчить ее поможет применение метода наклонного бурения. Эта методика подходит при значительной толщине ленточного основания и представляет собой пробивание наклонной скважины до нижней границы фундамента здания. Канал необходим для выведения коммуникационных сетей.

Применяя методику, нужно верно рассчитать угол бурения. Нижняя граница канала в результате должна состыковаться с концом трубы, которую устанавливают при заливке основания либо при просверливании отверстия в ленте.

Чтобы во время буровых работ направление не поменялось, используют длинный бур и периодически подтесывают стены скважины. В канале затем размещают гильзу из куска трубы. В нее и войдет сточная магистраль, соединяя внутреннюю и внешнюю канализации.

При правильном подходе и соблюдении технологических нюансов оборудовать выход канализационной магистрали можно даже после строительства здания.

Сверление отдушин (продухов). Отверстия в фундаменте.

Фундамент и отдушины

Фундамент – это сложная конструкция, выполненная с учетом различных факторов. Включая систему вентиляции фундамента. Она позволяет выводить лишнюю влагу из-под пола обеспечивая его сохранность. Стены дома тоже страдают если в основании дома развиваются гниль, плесень или создается вредный микроклимат. Эффективный способ – создание в цоколе дома, что позволит обеспечить правильную циркуляции воздуха в подвале.

Отдушины необходимы для сохранности здания, когда:

  • Столбы основания закрыты материалом, который легко проводит влагу и обладает высоким показателем паронепроницаемости.
  • Подвальная часть дома заполнена щебнем и утрамбована песком. Сверху его накрыли материалом с высоким показателем паронепроницаемости.
  • В подвальных помещениях активно используется система принудительной вентиляции.

При таких условиях не сделать отдушины – значит разрушить здание.

Сколько отдушин сделать?

Чтобы рассчитать оптимальное количество отдушин нужно ознакомиться с требованиями СНиП. В них приводятся государственные нормативы. Обычно строители говорят, что достаточно сделать 4 отверстия алмазным сверлением на каждой стороне фундамента. На самом деле строительные нормы требуют более тщательного расчета для каждого отдельного объекта. Количество вентиляционных отверстий зависит от размера фундамента. наличия внутренних перемычек и особенности почвы на которой построен дом.

Габариты отдушин

Формула согласно требованиям, СНиП составляет соотношение 1 к 400 части от размера напольной площади. На практике получается, что на каждые 100 квадратных метров пола нужно 0,25 квадратных метров выделить под отдушины.
Диметр должен быть не меньше 0,05 квадратного метра. Такой объем обеспечит отдушина прямоугольной формы размером 20 сантиметров на 22 сантиметра. Для круглой — нужен диаметр от 25 сантиметров. Практичный способ сделать отдушину – это выполнить несколько отверстий малым диаметром вместо одного большого. Размеры небольших отверстий должны быть больше, чем 11 сантиметров.

Расположение отдушин по телу фундамента

Отдушины располагаются равномерно по всему фундаменту. Их выбуривают, начиная от угла и через весь фундамент. Расстояние от угла до первого отверстия составляет не более 1 метра, а расстояние между отверстиями не должно превышать 2,5-3 метров. Если лента фундамента имеет перегородки, то в них также необходимо сделать отверстия. Таким образом можно полностью нейтрализовать изолированные воздушные мешки.

Что делать, если продухи не были выполнены в процессе строительства?

Во время строительство не возможно всего учесть. Часто при заливки фундамента забывают заложить закладные для вентиляции подвального пространства или их размеры недостаточны для нормальной вентиляции. В связи с этим появляется повышенная влажность и начинает развиваться грибок.

Сверлить монолитный фундамент — непростая задача. Делают это при помощи перфоратора и коронки подходящего размера или простого отбойного молотка. Этот способ не всегда реализуем, так как часто толщина фундамента достигает 50-60 см, а так же из-за наличия арматуры.

Для решения этой проблемы существуют установки алмазного бурения. Сверление отверстий проходит быстро и без разрушительного вибрационного воздействия, которое возникает при использования перфоратора или отбойного молотка.Технология позволяет выполнить отверстия любого диаметра в бетонных, железобетонных, кирпичных фундаментах.

Наша компания специализируется на оказании услуг по алмазному сверлению отверстий и алмазной резке. Вы можете заказать бурение отверстий в фундаменте Ваше дома позвонив по телефону: :+7 (499) 677 67 40.

Цены на алмазное сверление отдушин (продухов) в фундаменте.

Минимальный заказ — 6000 руб.*

*В стоимость входит сверление 3 отверстий, каждое следующие рассчитывается согласно таблице. Стоимость также может быть изменена в зависимости от местоположения объекта и условий бурения.

При заказе от 10000 руб. — все отверстия рассчитываются согласно таблице.

Стоимость сверление отдушин за отверстие

Толщина фундамента см

*Цена действительна при диаметре отверстий 100мм — 120мм.

Стоимость также может быть изменена в зависимости от следующих факторов:

  • удаленность объекта;
  • работа в подпольном пространстве высотой 1м-1.5м — коэф 1.2
  • работа в подпольном пространстве высотой 0.5м-1м — коэф 1.5

Что необходимо для выполнения работ по сверлению продухов (отдушин) в фундаменте:

  • Разметка (при необходимости специалисты подскажут необходимое расположение отверстий на месте);
  • Электричество 220В не менее 3кВт;
  • Источник воды (водопровод, колодец, емкость с водой из расчета 10-15 литров воды на одно отверстие);
  • Доступ к фундаменту (с фундамента необходимо снять сайдинг, пенопласт или другие варианты обшивки в местах сверления отдушин)

Если у Вас остались вопросы или Вам необходимы отверстия другого диаметра позвоните по тел:+7 (499) 677 67 40

Фото с объектов по сверлению вентиляционных отверстий в фундаменте

Города Московской, Калужской и Тульской области, где наша компания проводила работы по сверлению продухов (отдушин) в фундаменте.

Укажите Ваши контактные данные и сведения о заказе. После получения мы перезвоним Вам в самые кротчайшие сроки.

Ленточный фундамент: глубина заложения, таблицы и расчет

Ленточный фундамент – один из самых надежных и долговечных фундаментов в частном строительстве. Это обусловлено тем, что монолитная железобетонная лента способна выдерживать колоссальные нагрузки. Но, к сожалению, не все знают, что надежность такого фундамента во многом зависит от его глубины заложения в грунт.

Содержание статьи:

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Факторы, влияющие на глубину заложения ленточных фундаментов

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

  1. Незаглубленные
  2. Мелкозаглубленные
  3. Заглубленные

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

  • Глубина промерзания грунта
  • Тип грунта
  • Уровень грунтовых вод

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.

Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Расчет глубины заложения ленточных мелкозаглубленных фундаментов

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Таблица №1: Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта

Примечание: Для того, чтобы узнать, какая глубина промерзания грунта в Вашем регионе, посмотрите ниже на таблицу №2, где даны значения для некоторых городов, с учетом типа грунта. Кликните по таблице, чтобы увеличить.

Таблица №2: Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.

Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.

Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра , то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров .

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (таблица №2). В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см . Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.

В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

Как уменьшить глубину заложения ленточного фундамента

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
