Трубы для канализации требования свойства характеристики

Керамические канализационные трубы — долговечно и надежно

Керамика – стройматериал древний, но популярный по сей день благодаря своей прочности, долговечности и прочим положительным свойствам. Используется он и для канализационных труб, причем весьма успешно. Гладкая внутренняя поверхность, устойчивость к коррозии и химическим реагентам, столетний срок эксплуатации – всё это большие преимущества таких изделий.

Что такое керамические канализационные трубы

Выпускаются эти элементы из тугоплавкой глины высокого качества. Они формуются с помощью экструдера и затем обжигаются в особой печи, где внутри очень горячо (до 1300 градусов Цельсия). Затем наносится внутри слой глиняной глазури, высыхающий в сушильной камере при восьмидесяти градусах Цельсия. Изделия получаются плотными, они практически не впитывают влагу.

Требования к таким трубам определяет стандарт ГОСТ 286-82. В соответствии с ним:

  • Форма труб должна быть правильной, кривизна может допускаться не более нескольких миллиметров.
  • Соединение отдельных труб осуществляется либо с помощью муфт, либо за счет раструба.
  • Если используется раструб, то внутри у него делаются насечки (не менее пяти штук). Соответственно, с противоположного конца тоже должны быть сделаны такие же насечки. Только уже с наружной стороны.
  • Все изделия в обязательном порядке подвергаются испытаниям (гидравлическим). Давление при этом должно быть не менее 0,15 мегапаскалей. В соответствии с диаметром выдерживаемые трубами нагрузки должны составлять от 240 до 350 мегапаскалей.
  • Поглощение материалом трубы влаги должно составлять не более семи с половиной-восьми процентов.
  • Внутри должен быть нанесен слой глазури, нейтральной к химическим реагентам. Устойчивость к «химии» составляет от девяноста до девяноста пяти процентов.

О том, какой труба керамическая канализационная имеет размер, расскажем ниже.

О том, как производят керамические трубы для канализации, расскажет этот видеосюжет:

Вес и размеры

Итак, давайте поговорим про размеры керамических труб для канализации.

  • Диаметр керамических канализационных труб может составлять от 10 до 60 сантиметров.
  • Стенки их имеют толщину от 1,9 до 4,1 сантиметра.
  • Длина отдельных труб варьируется от 100 до 150 сантиметров.

Что касается веса керамических труб канализационных, то он достаточно солидный, близкий к изделиям из чугуна. Так, один погонный метр трубы длиной 125 сантиметров и диаметром 10 сантиметров весит 15 килограммов.

Канализационная керамическая труба 160 мм (цена в магазинах — от 1200 р.)

Свойства и характеристики

Как уже упоминалось, основным определяющим стандартом является ГОСТ 286-82, где указаны важнейшие характеристики и требования керамических канализационных труб.

А вот основные свойства:

  • Твердость керамических изделий сравнима с твердостью стали. Однако надо отметить и хрупкость – сильный удар может расколоть трубу.
  • Устойчивость к коррозии здесь стопроцентная. Как и полный нейтралитет по отношению к агрессивным химическим веществам.
  • Более низкий коэффициент теплопроводности (если с металлом сравнить) не даст канализационной системе промерзнуть. Но лютые морозы керамика может не выдержать – стоит это иметь в виду. Поэтому в районах с суровым климатом не стоит ее применять.
  • К очень высоким температурам трубы из керамики относятся весьма стойко.
  • Срок службы этих изделий ограничения не имеет. При условии постоянной нагрузки и отсутствии экстремальных ситуаций (избыточное давление свыше 15 метров водяного столба способно разорвать трубу, к примеру). Свойства материала со временем не изменяются.

О некоторых характеристиках и свойствах керамических труб канализации расскажет данное видео:

Монтаж такого материала

Необходимое оборудование и сырье

  • Кроме самих труб, нужно запастись уплотнителем. Которым могут служить битумные, смоляные или пеньковые пряди.
  • Для получения замков на стыках потребуется асфальтовая мастика, асбестоцементная смесь или цементный раствор. Если изделия не имеют раструбов, то потребуются также соединительные муфты.

Технология

Трубы могут выпускаться двух видов: прямые (соединяющиеся муфтами) и имеющие раструбы на одном из концов. Второй вариант практичнее – для соединения двух элементов надо лишь вставить один из них в другой (туда, где имеется раструб). Ну, а насечки закрепят соединение.

Для уплотнения прядь на основе битума, смолы или пеньки закручивается вокруг трубы дважды, затем плотно прижимается (стучать при этом нельзя, чтобы керамику не расколоть).

  • Можно монтировать элементы по одному, используя подготовленную основу, крепко фиксируя каждый следующий элемент.
  • Или соединяют трубы в звенья до восьми метров длиной – от двух до пяти штук.
  • Нужно класть трубы горизонтально, что проверяется с помощью натянутого шнура. Ну, а отсутствие уклона проверяют нивелиром.
  • Раструбы должны быть направлены противоположно течению стоков.
  • Монтаж надо вести от смотрового колодца.

Про цену на водопроводные керамические канализационные трубы расскажем ниже.

Стоимость работ

  • Цена керамических труб для канализации зависит от того, какой они имеют диаметр (также учитывается толщина стенок). Как правило, один метр погонный имеет цену от 1200 рублей и выше.
  • Монтаж обойдется от 1500 до 2400 рублей (в зависимости от того, с материалами или без них).

О том, как врезаться в керамическую канализационную трубу, расскажем напоследок.

Как врезаться в канализационную трубу

Это значительно сложнее, чем, к примеру, в случае с трубами из пластика. Но не является невозможным. Для врезки придется проделать в трубе отверстие в форме квадрата, используя болгарку с насадкой в виде волнистого круга, предназначенного для работы с камнем.

Места стыков необходимо хорошо заделать. Применяют для этого эпоксидную смолу с заполнителем и стеклотканью, а также цементный раствор (что менее надежно). Если имеется аппарат для плазменной резки, то отверстие можно сделать круглым, и заделывать стык будет значительно проще.

О том, как сделать отверстие под канализационную трубу в керамической плитке, расскажет данное видео:

Трубы для канализации требования свойства характеристики

Преимущества поливинилхлоридных труб для канализации

Конечно, внутренние канализационные системы – это не уличная канализация, где на трубы влияет буквально все: и атмосферные явления, и механические нагрузки, и разнообразные последствия деятельности человека. Но и для систем водоотведения в любом жилище предъявляется ряд серьезных требований:

— прежде всего, трубы должны быть высокопрочными (воздействие нагрузок тут тоже бывает весьма значительным);
— далее, они должны выдерживать разрушающее воздействие как биологической, так и химической среды, причем, длительное время;
— эти трубы не должны быть чувствительны к высоким температурным воздействиям;
— при монтаже конструкции должны соединяться легко и прочно;
— немаловажным будет требование к внутренней поверхности: канализационные трубы должны быть гладкими, чтобы стоки не цеплялись, а выходили беспрепятственно;
— ну и замена труб – она должна быть элементарно простой, понятной и доступной.

Описанным требованиям в полной мере соответствуют канализационные трубы из поливинилхлорида. Их лидирующее место на рынке канализационной продукции объясняется рядом преимуществ: высококачественными свойствами в ходе эксплуатации, незначительной ценой самого сырья (поливинилхлорида – винипласта), бесхитростностью процесса монтажа. Из винипластовых труб можно построить сеть канализации любой конструктивной формы: как системы вывода стоков для одноэтажных частных домов (со всеми особенностями и требованиями потребителей), так и для многоэтажных зданий с любой сложностью расположения труб.

Чем же объясняется подобная универсальность? Спецификой самого производства труб, во время которого используется особый метод – беспрерывная экструзия (расплавленный материал как бы продавливается через специальное отверстие, что и придает ему определенную форму). Материалом для создания труб является смола из поливинилхлорида. Плюс к этому добавляются сопутствующие материалы. Во-первых, наполнители, которые придают особые свойства материалу в процессе производства – прочность, износостойкость.

А еще стабилизирующие и красящие вещества и так называемые пластификаторы – все они призваны обеспечивать особые качества труб (долгий срок эксплуатации, стойкость при воздействии температур – как низких, так и высоких, стойкость к агрессивным средам – кислотам, щелочам и тому подобным). Немаловажным свойством винипластовых (ПВХ) труб является полная безвредность для каждого (и взрослого, и ребенка), а также отсутствие требований к повышенной гидроизоляции. Кроме того, ПВХ трубам свойственна такая характеристика как самозатухание – они очень плохо возгораются, тем самым обеспечивая пожарную безопасность.

Особенность монтажа – с точки зрения простоты, доступности и универсальности – также относится к позитивам в применении ПВХ труб в системах водоотведения (канализации). Способ, с помощью которого обеспечивается соединение подобных труб, имеет название «в раструб» (или раструбное соединение). При этом один кусок трубы имеет обычное окончание, а второй должен иметь конец с расширением. Обычный конец трубы вставляется в расширенный, герметичность монтажа обеспечивается резиновым кольцом уплотнения (уплотнительное кольцо), под него предусмотрен соответствующий паз.

Соединение также может заливаться герметизирующим веществом (например, силиконом). Таким образом, нет необходимости ни в сварочном оборудовании с квалифицированным исполнителем, ни в специальной монтажной технике – ведь винипластовые трубы имеют низкий вес, работа по переносу и удержанию их в ходе монтажа не требует значительных физических усилий.

Разрезать трубы подобного вида можно среднестатистической ножовкой, хотя существует и специальный, предназначенный именно для разрезания, инструмент. Нужно только внимательно следить, чтобы разрез получился строго перпендикулярным – это будет способствовать более качественному монтажу.

Как отбраковать некачественные трубы из поливинилхлорида? Обязательно нужно тщательным образом изучить как внутренние, так и наружные поверхности труб: они должны быть безупречно гладкими, без зазубрин и следов механических воздействий (трещины, неоднородность структуры, различные сколы, пузыри и раковины). О некачественной трубе свидетельствует неравномерность ее окраски. Если же поверхность трубы волнистая, но в целом толщина трубы более-менее равномерна, то это не брак – подобные особенности допустимы.

И, наконец, модификация труб ПВХ – они бывают таких видов: обычный поливинилхлорид (допустимая температура эксплуатации не превышающая 45 С) и хлорированный (рабочая температура повышается вплоть до 95 С). Потому эти трубы не используются в горячем водоснабжении.

Вышеописанные свойства позволяют с уверенностью утверждать, что именно ПВХ трубы являются самым удачным выбором при монтировании систем водоотведения любого уровня.

Трубы для наружной и внутренней канализации, отличия

Система сброса бытовых и промышленных стоков включает коллекторы внутри здания и наружной укладки. Канализация подвергается различным механическим нагрузкам, в том числе от атмосферного воздействия. Стоит выпускать детали из разных материалов, с отличающимися техническими характеристиками?

Виды нагрузок

Коллектор, проложенный внутри помещения, и, вне его, подвергается различным воздействиям.

НагрузкаВнутренняя трубаНаружная труба
Химическое воздействие от сточных водДаДа
Контакт с внешними факторами: составом грунта, защитным материаломОтсутствуетДа
Нагрев стокамиДаВ меньшей степени, — жидкость теряет часть тепловой энергии внутри здания
Воздействие отрицательными температурамиМаловероятно. Большая часть эксплуатации осуществляется при положительных значениях температурыВозможно, вплоть до -10–20°C
Действие механической нагрузкиПодвергается воздействию от массы конструкции и сточных водНа канализационную трубу действует собственный вес, масса сбрасываемых стоков, тяжесть от защитных материалов, грунта и других внешних факторов: осадки, люди, животные, строительные конструкции, автомобили
Читать еще:  Муфта американка для полипропиленовых труб; виды, размеры, монтаж

Материал коллектора

Для изготовления канализационных труб используются:

  • Металл, – чугун, применяемый не одно десятилетие, благодаря своим техническим характеристикам:
    • прочность;
    • стойкость к химически-агрессивной среде сбрасываемых вод;
    • малая скорость коррозии;
    • слабая подверженность звуковибрационным нагрузкам.

Но, чугун хрупок, имеет большую массу, что усложняет монтаж. Кроме этого, трубы из металла являются самыми дорогими среди аналогов.

  • Асбоцемент. Коллектор из этого материала недорог, не боится перепадов температур, прост в монтаже и эксплуатации. Но обладает малой прочностью, хрупок.
  • Железобетон. Применяется для наружных коллекторов. В силу определённых технологических ограничений, выпускается только больших диаметров.
  • Керамика. Имеет ограниченное применение в силу сложности изготовления. Изделия хрупки, но имеют высокие показатели химической стойкости к большинству сбрасываемых жидкостей.
  • Полимеры. Получили наибольшее распространение в частном, гражданском и промышленном домостроении. Применяются:
    • полиэтилен;
    • полипропилен;
    • поливинилхлорид.

Последние два вида широко используются для внутренних систем канализации и наружной сети.

Преимущества

Полимерные материалы стали широко использоваться, благодаря ряду свойств:

  • высокая химическая устойчивость к наиболее часто сбрасываемым стокам;
  • не подвержены гниению, поражению от биологической органики;
  • не корродируют, стойки к электрохимическому воздействию;
  • устойчивы к кратковременному (до 5–10 мин) повышению температуры до 80–90°C;
  • имеют небольшую плотность, – малая масса изделий;
  • просты в монтаже и эксплуатации;
  • срок применения превышает 50 лет.

Но канализационные трубы внутренней канализации по своим характеристикам отличаются от коллекторов наружного применения. Связано это с разными внешними нагрузками.

Виды полимерных труб

В современном гражданском или промышленном строительстве широко применяется рыжая или серая труба. В чём разница? Обе используются для сброса сточных вод. Имеют сопоставимые габаритные размеры. Но серые и оранжевые коллекторы, кроме цвета, отличаются друг от друга:

  • местом монтажа;
  • внешним конструктивным видом;
  • материалом.

Рыжая канализационная труба используется для прокладки наружных коммуникаций. Серая – для внутренних.

Труба рыжая канализационная способна выдержать массу грунта при закладке на глубины до 2 метров без деформации. Под автодорогой магистраль прокладывать не рекомендуется. Из-за возможной просадки грунта, коллектор получит изгиб, где со временем могут осесть механические составляющие сточных вод и образоваться засор.

Конкурентом оранжевых труб, применяемых для наружной канализации, является полиэтиленовая труба. Обладая хорошей химической стойкостью и эластичностью материала, имеет ограничение по прочности. Для того чтобы устранить этот недостаток, стенки коллектора делают многослойными.

Внутренняя обечайка изготавливается из полиэтилена, наружная – их прочного гофрированного ПВХ. Такое сочетание позволяет оставаться в доступной ценовой категории, повышает прочность изделия и сохраняет все свойства. Зимой, при образовании ледяных пробок, труба не разрывается, а получает временную деформацию. С оттаиванием жидкости, коллектор принимает свои исходные размеры. Глубина закладки достигает 8 метров, диаметр – 1200 мм.

Тем не менее, при малоэтажном строительстве в наружных сетях применяется труба рыжая канализационная. Для внутренней разводки выбор сделан в пользу серой. Это обусловлено удобством монтажа, надёжностью изделий и доступной ценой.

Полиэтиленовые усиленные трубы целесообразно использовать в условиях населённого пункта, например, для организации центральной канализационной сети в посёлке.

Правила укладки наружного коллектора

От соблюдения технического регламента при монтаже наружных сетей, зависит надёжная работоспособность сточного коллектора. Это вызвано тем, что канализационная труба укладывается в грунт на определённую глубину. Найти и откопать её в случае наступления форс-мажорных обстоятельств, – засорения, образования ледяной пробки, механического повреждения, представляется трудозатратным делом. Особенно, если дело обстоит в зимнее время.

  • Обязательно соблюдать необходимый уклон, указанный в технической документации, – СНИП (Санитарные Нормы И Правила).
  • В траншее не должно быть острых предметов. Камни необходимо удалить.
  • Дно необходимо сделать максимально ровным, без впадин, углублений. Трубу желательно укладывать на «постель» из мелкого щебня и песка. Ими можно подправить недостатки траншеи.
  • Засыпать трубу необходимо мягким грунтом, без содержания крупных и тяжёлых предметов. Падение с высоты может повредить стенки коллектора.

В качестве наружной канализации допустимо использовать пропиленовую трубу. Потребуется выполнить ряд мероприятий:

  • коллектор целесообразно утеплить;
  • с целью снижения механических нагрузок от грунта, необходимо соорудить разгрузочный кожух.

Но, всё-таки лучше применять для наружной прокладки именно те трубы, которые предназначены для работы в таких условиях.

Гладкие трубы ПВХ Wavin

Наружная канализация WAVIN, – это идеал комфорта жилого помещения, от благодаря которой происходят все важнейшие процессы жизнедеятельности. Наружная канализация является важной и необходимой системой обустройства загородного дома, наружная канализация wavin используется для отвода бытовых сточных вод.

Имея уникальные эксплуатационные характеристики, наружная канализация wavin предъявляет исключительно особые требования к материалам: наружная канализация должна иметь характеристики с отличной устойчивостью к компонентам бытовых сточных вод, различных жидких отходов и грунта, иметь гарантированную герметичность, быть устойчивой к налипанию.

Трубы ПВХ и соединительные элементы WAVIN полностью отвечают всем этим характеристикам, и благодаря этому наружная канализация wavin из ПВХ является на данный момент оптимальным решением для строительства. Имея огромный широкий ассортимент типоразмеров и соединительных элементов wavin из ПВХ может быть спроектирована и смонтирована наружная канализация для любых видов строительных работ. Кроме всего этого, наружная канализация вавин (wavin), вследствие физико-технических свойств, наружная канализация WAVIN достаточно удобна при монтаже.

Преимущества канализационных труб Wavin

Непластифицированный ПВХ является жестким материалом. Его характерными свойствами являются почти неограниченная стойкость к кислотам и щелочам, а также высокие твердость и формоустойчивость при повышенной температуре. Кроме того, жесткий ПВХ химически стоек к спиртам, маслам, алифатическим углеводородам, бензину и многим другим химически агрессивным веществам и соединениям. Стандартная безразмерная величина SDR, равная отношению номинального наружного диаметра трубы Dу к номинальной величине толщины ее стенки равна для ПВХ труб класса N-41, класса S-34. В соответствии с этим, кольцевая жесткость SN труб не менее, соответственно, 4 и 8 кH/ м2.

Трубы пвх в Уфе класса N, как менее толстостенные, рекомендуются для укладки в землю на глубину от 0,8 до 6,0 м, а класса S, как более толстостенные, — на глубину менее 0,8 м и более 6 м.

Конструктивная особенность канализационной трубы wavin это то, что каждая труба имеет раструб, во внутренней канавке раструба находится оригинальное резиновое уплотнительное кольцо, а с другой стороны — гладкая поверхность. При монтаже канализационных труб Wavin гладкий конец одной трубы вдвигается в раструб другой канализационной трубы, не доходя при этом до упора приблизительно на 10 мм. Исходя из этого, формируется компенсационный зазор, воспринимающий удлиннение канализационной трубы при увеличении температуры бытовых сточных вод.

Соединение канализационных труб через раструб обладает 100%-ной герметичностью, т. к. используются резиновые уплотнители запертые в канавке раструба и ни при каких обстоятельствах ни в процессе монтажа, ни в процессе эксплуатации не могут быть выдавлены соединения канализационных труб.

Связаться с нами Вы можете по телефону: +7 (347) 271 54 81

Канализационная труба. Эксплуатация при разных температурах

Современная канализационная система предполагает изготовление сточной системы из канализационных труб и фитингов. Изложенная ниже информация, поможет выбрать необходимый материал для трубы, с учётом условий эксплуатации. Или ответить на вопросы:

  • какую температуру выдерживает смонтированная сливная система;
  • может ли противостоять труба отрицательным температурам.

Требования к материалу коллектора

Бытовые и промышленные стоки – это сложная смесь минеральных и химических веществ, образующих водную суспензию. Ей присущи:

  • окислительные свойства, — наличие компонентов с кислой реакцией;
  • щелочная среда, — остатки от моющих растворов;
  • абразивность, — воздействие от твёрдых минеральных включений;
  • тепловая компонента, — различие между температурой стоков, корпуса трубы и внешней среды.

Чтобы сохранять свои эксплуатационные свойства, канализационная труба сточной системы должна обладать рядом характеристик:

  • Адгезия, — способность различных твёрдых и жидких веществ, сцепляться между собой. Применяя к сливному коллектору, — коэффициент склеивания должен быть как можно ниже. В противном случае, возрастает вероятность образования налипания на внутреннюю поверхность, возникновение пробок.
  • Шероховатость, — внутренний объём пластиковых канализационных труб обладает минимальными отклонениями от гладкой поверхности.
  • Прочность, — конструкция должна выдерживать механические нагрузки от жидкости и внешних сил.
  • Химическая стойкость, — материал коллектора способен противостоять воздействию агрессивной среды сточных вод.
  • Теплостойкость, — пластик должен сохранять свои рабочие функции в определённом диапазоне температур.

На канализационные пластиковые трубы, расположенные внутри отапливаемого помещения, возможно периодическое воздействие жидкости с температурой до 70–90°C. Такие события могут происходить при кратковременном сбросе кипячёной воды. Например, слив горячей воды, оставшейся после приготовления пищи.

Коллектор, расположенный вне здания, подвергается воздействию отрицательных внешних температур и положительных внутри трубы. Перепад может достигать 100–120°C. Нарушение адгезии, шероховатости приводит к образованию наплывов, заторов. Они, в свою очередь, ухудшают теплообмен, что приводит к дополнительной тепловой нагрузке на материал коллектора.

Кроме этого, зимой, стоки могут замерзнуть внутри трубы. Лёд, расширяясь, приведёт к разрушению целостности сливной системы. Поэтому сточную систему, проложенную в грунте, необходимо подвергать утеплению.

Виды материалов. Характеристики

На рынке представлено четыре вида материалов, из которых производят современные сточные коллекторы:

  • ПВХ, — поливинилхлорид;
  • полипропилен;
  • полиэтилен;
  • сшитый полиэтилен.

Поливинилхлорид

Труба из этого материала производится по ГОСТ 52134-2003. Геометрические параметры регламентируются ГОСТ 18599-2001. Технические свойства – ГОСТ 51613-2000. Для систем стоков применяется непластифицированный ПВХ (ПВХ-нп).

Температурный граничный порог потери изделием жёсткости составляет 70–78°C. При повышении значений свыше 110–120°C, происходит потеря формы, утрата механической прочности. Поливинилхлорид хрупок при отрицательных температурах. Монтаж необходимо осуществлять при показаниях t ≥0°C. Наружные коммуникации требуют утепления.

Полипропилен

Продукция выпускается в соответствии с ГОСТ 26996-86. Термостойкость полипропиленового (PPR-труба) изделия достигает 85–95°C. Возможна кратковременная (1–5 мин.) эксплуатация при 100–110°C.

Морозостойкость PPR-трубы, в зависимости от применяемых добавок в полипропилен, находится в диапазоне -10–50°C. Это допускает использование изделий в условиях севера. Срок службы канализационных пластиковых труб превышает 50 лет. Согласно лабораторных испытаний, эта длительность может достигать 100 лет.

Полипропилен обладает низким коэффициентом теплопроводности. Благодаря этому, материал медленно остывает при холодной внешней среде. Тем не менее, в условиях низких отрицательных температур, сливной коллектор целесообразно утеплять.

Читать еще:  Гофротруба 16 мм ПВХ легкая с протяжкой, 10 м

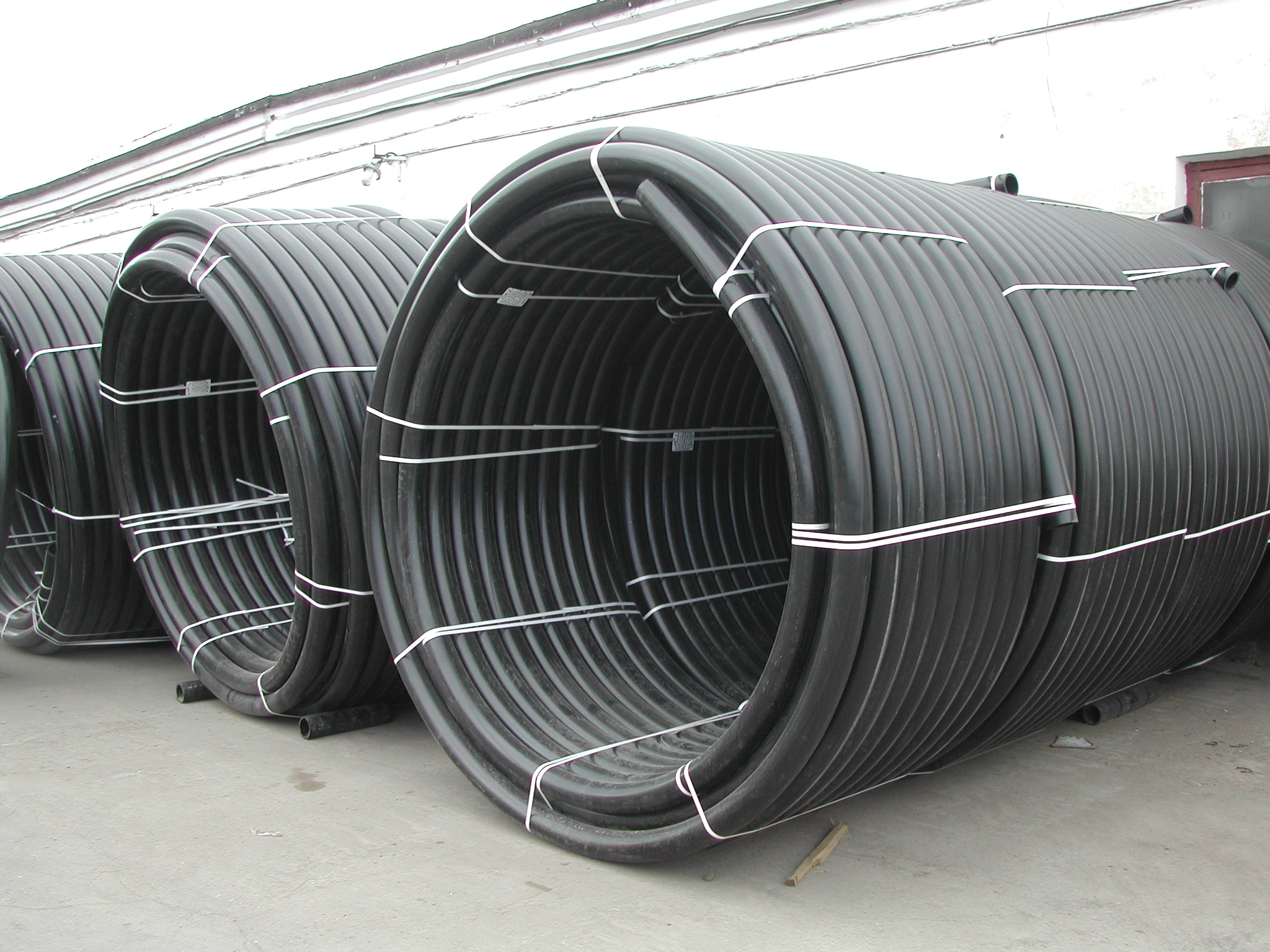

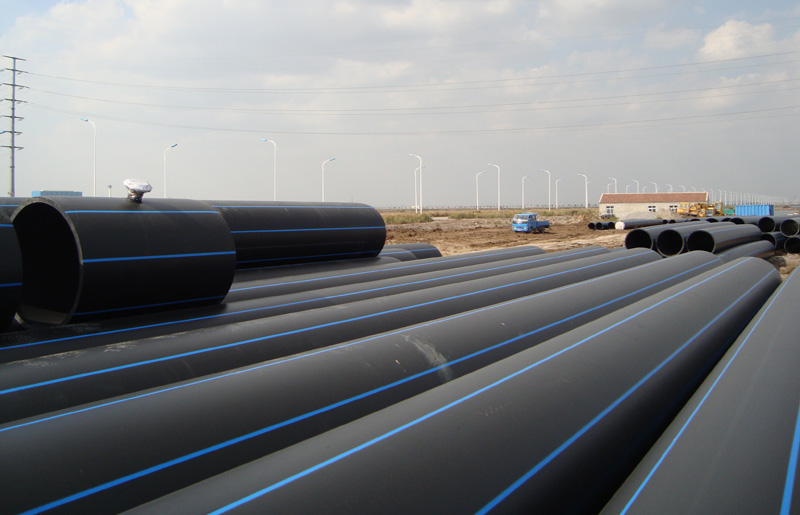

Полиэтилен

Используются два подвида материала: ПВД (полиэтилен высокого давления) и ПНД (полиэтилен низкого давления). Производство регламентируется ГОСТ 22689-77, ГОСТ 22689.2-89, ГОСТ 18599-2001 и местными нормативными документами – ТУ (техническими условиями).

Полиэтилен целесообразно эксплуатировать при t≤40°C. Кратковременное (до 5 минут) воздействие теплоты в 60–65°C не приведёт к изменениям механических характеристик. Дальнейшее повышение тепловых или временных показателей приведёт к потере формы, падению прочностных свойств. Средняя температура плавления составляет 120°C.

Сшитый полиэтилен

Или, PEX-труба, – современная разновидность полиэтилена. Представляет собой композицию из двух слоёв полимера, между которыми находится алюминиевая фольга. Допускает эксплуатацию при t= 90–100°C. Заметная потеря свойств наступает с увеличением теплового фона свыше 150–200°C.

Изделия из сшитого полиэтилена целесообразно использовать в условиях частого слива горячих стоков, например, в мойках общественного питания или прачечных. Изделия отличаются повышенной ценой, по сравнению с другими материалами.

Канализационные ПВХ трубы 110 мм

Сегодня, чтобы отвести сточные воды и создать надежную систему, самой популярной стала установка канализационных труб из ПВХ. Благодаря поливинилхлориду, входящему в состав, их эксплуатационные характеристики стали намного выше аналогичных металлических изделий.

Именно о таких пластиковых трубах, устанавливаемых в канализационную сеть, мы и поговорим в этой статье.

Преимущества ПВХ труб диаметром 110 миллиметров

После того, как пластик много лет испытывался в самых разных строительных и промышленных областях, он стал востребованным и в прокладке канализационных систем.

В настоящее время уже никто не сомневается в высоком качестве такого изделия. Его достоинства трудно оспорить. Самыми главными преимуществами трубы 110 мм являются:

  1. Эластичность. Изделие обладает способностью деформироваться при большом давлении или механическом воздействии. Причем поверхность трубы не трескается, она просто получает принудительное искривление. Надежность в этом случае остается неизменной.
  2. Не боится коррозии. Любой пластик никогда не покрывается ржавчиной. На его поверхности не появляется грибок. Не подвергается гниению. ПВХ изделия не вступают в реакцию с агрессивными веществами и различными моющими средствами. Температурный режим таких изделий находится в очень широком диапазоне. Сильный мороз или жара не влияют на свойства материала.
  3. Небольшой вес. ПВХ труба 110 мм весит в 10 раз меньше, чем ее чугунные собратья. Поэтому транспортировка и монтаж канализационной системы выполняется гораздо быстрее.
  4. Абсолютно гладкая поверхность внутри, на которой никогда не происходит отложение грязи, она не становится источником неприятного запаха.
  5. Легкая обработка. Легко пилятся обычной ножовкой для работы с металлом.
  6. Пожаробезопасны. Когда труба попадает в открытое пламя, она начинает плавиться. Пластик относится к негорючим материалам, поэтому возгорания не происходит.
  7. Комплектуется большим количеством фитингов. Благодаря этому создается отвод сточных вод в многоквартирных домах.
  8. Низкая стоимость. Стальные аналоги оцениваются в 10 раз больше любой пластиковой трубы.

Если внимательно рассмотреть фото с изображением ПВХ труб 110 мм, становится очевидным, что их внешний вид достаточно презентабелен и им не нужна дополнительная покраска. Они отлично гармонируют с имеющимся интерьером, будут хорошо смотреться и с внешней стороны здания.

Характеристика пластиковых труб для канализации диаметром 110 мм

Большую популярность такие пластиковые изделия получили благодаря их конструкции, а также возможности использовать их в самых неблагоприятных условиях.

В зависимости от своего назначения эти ПВХ изделия делятся на несколько подгрупп:

  1. Монтаж внутренней системы.
  2. Прокладка внешней канализации.
  3. Установка напорной системы, предназначенной для удаления стоков под большим давлением.
  4. Монтаж системы самотечного вывода сточных вод.
  5. Обладают большой прочностью. Каждый тип имеет собственную маркировку. Самой прочной считается напорная пластиковая труба. Она имеет максимальную толщину стенки.

Для каждого изделия подобран соответствующий цвет.

Основные свойства

Наружный диаметр – 110 мм.

Условный проход – 105 мм.

Толщина многослойной стенки – 2,2 мм.

Изготавливаются из негорючего поливинилхлорида.

Каждая секция выпускается разных размеров, находящихся в диапазоне 25 – 300 см.

Рабочая температура — -30 – +95 градусов.

Коэффициент прочности — 2 кг/1 погонный метр.

Соединяются раструбным методом.

Сборка отводной системы

Для сборочных работ используется большое количество фитингов и других фасонных изделий:

  • тройники;
  • крестовины;
  • муфты;
  • отводы;
  • заглушки.

Герметичность соединению придают резиновые манжеты, имеющиеся в раструбах. Дополнительная обработка герметиком не требуется.

Как выбрать и где установить ПВХ трубы

Особенностью канализационных труб при выборе является толщина стенки. Это связано с тем, что большинство канализационных систем делаются безнапорными. Поэтому при выборе учитывать давление не имеет смысла.

Очень важно, чтобы прочность стенки могла выдержать большой объем жидкости и различные механические воздействия.

Выбирая канализационные трубы ПВХ 110 мм учитывают только 2 параметра:

  • внутренний диаметр, способный пропустить большой объем сточных вод;
  • толщина стенки.

Канализация внутри помещения

Такая система создается из серых ПВХ труб. Характерными особенностями этих изделий считаются:

  1. Гладкая внутренняя поверхность стенок.
  2. Раструбное соединение.
  3. Диаметры — 32–110 мм.
  4. Длина – 315–3000 мм.

В зависимости от условий работы выбирается толщина стенки. Для самотечных систем эта величина не бывает менее 1,8 мм.

Наружная канализационная система

Для ее установки пользуются оранжевыми трубами. Иногда они бывают ярко-желтого цвета. Так как им приходится работать в очень жестких условиях, каждому диаметру была назначена определенная величина толщины стенки.

Ниже приведены некоторые данные, касающиеся 200 мм трубы. При глубине траншеи 4 метра и жесткости SN 2, толщина должна быть не менее 3,9 мм.

Глубина залегания достигает 6 м и жесткости SN 4, размер стенки должен превышать 4,9 мм.

Канализация с установкой напорных труб из ПХВ

Когда монтируется канализационная система, где удаление стоков имеет принудительный характер, устанавливаются специальные насосы. Для этого используют напорные ПВХ трубы, стенки которых свободно выдерживают высокое давление.

При изготовлении к таким изделиям предъявляются повышенные требования. Сегодня напорные трубы выпускаются 3 видов, каждый из которых предназначен для определенного давления, от 6 до 12,5 кг/см кв.

При выборе учитывается также и вариант соединения.

В самотечной канализации стоки движутся за счет силы тяжести. При выборе таких изделий учитывается внешнее давление.

Когда выполняется установка, заранее предусматривается возможный наклон трубопровода.

При прокладке безнапорной канализации используют изделия с раструбным соединением.

ТРУБЫ COREX — Рифленая наружная канализация

Трубы COREX инновационный, современный продукт для монтажа систем наружной канализации. Компания Pascal-Trade Co. Ltd. занимается реализацией труб Корекс на территории Российской Федерации. Мы поставляем качественные гофрированные трубы для наружной канализации напрямую от производителя.

При создании белорусской компании в 2010 году инвесторы изначально ориентировались на европейское сырье и современное инновационное оборудование, которое гарантирует надежный контроль качества продукции – трубы КОРЕКС на каждом из этапов производства. Вся выпускаемая продукции соответствует требованиям нормативов Европейского стандарта EN13476-3, российского стандарта ГОСТ P54475-2011. Продукция КОРЕКС — трубы полимерные со структурированными стенками, фасонные части к ним для системы наружной канализации соответствуют госстандарта РБ СТБ EN13476-3-2012.

Производитель является резидентом свободной экономической зоны «Могилёв» и обладает серьезными налоговыми льготами. Единая таможенная зона с Россией и Казахстаном способствует экспорту продукции в эти страны на льготных таможенных условиях, а удобные логистические возможности поставки своей продукции на территорию РФ значительно снижают транспортные издержки. Такие хорошие суммарные преференции позволяют предлагать самую выгодную цену на трубы COREX для конечного российского потребителя, в отличие от их европейского аналога в отличии от европейских аналогов или продукции китайских производителей.

О канализационных трубах Corex

Труба COREX имеет ярко-коричневый цвет гофрированной наружной поверхности и белые гладкие стенки внутри. Она выпускается 6-ти метровой длины с различными параметрами диаметров и кольцевой жесткости. Разнообразная номенклатура позволяет проектным или строительным организациям иметь возможность подбора необходимых характеристик труб, основываясь на расчетных глубинах залегания и разные эксплуатационные требования. В комплексе такие разнообразные свойства рифленых труб COREX обеспечивают серьезное снижение затрат при строительстве.

Гофрированная труба Корекс — основные характеристики

— Тип изделия: двухслойная раструбная со структурированной стенкой.
— Материал изготовления: РР-b, полипропилен-блок-сополимер.
— Производственный метод рифленной трубы COREX: двойная экструзия.
— Жесткость по кольцам: 8; 10; 12 и 16 кН/м2.
— Внутренний ID/наружный OD диаметры: 140/160; 200/225; 250/282; 300/339; 400/455; 500/567; 600/680; 800/920мм.

Сфера применения и основные преимущества

Область применения труб КОРЕКС крайне широка:

  • подземные безнапорные бытовые канализации;
  • безнапорные дренажные системы;
  • отводные системы дождевой канализации;
  • защитные футляры для прокладки кабелей;
  • безнапорные сельскохозяйственные системы подачи воды.

КОРЕКС — труба, обладающая множеством преимуществ:

  • высокие характеристики по ударопрочности;
  • хорошая сопротивляемость деформации;
  • устойчивость к высоким и низким температурным воздействиям;
  • невосприимчивость к механическим износам;
  • хорошая пропускная способность;
  • низкая термо/газо/ паропроницаемость;
  • устойчивость к химическому воздействию щелочей, минеральных кислот и растворов солей.

Помимо высоких физических и гидравлических характеристик трубы COREX, имеющие двухслойные гофрированные стенки, обладают относительно небольшим весом, что делает их транспортировку проще, легче, доступнее. Удобный монтаж систем обеспечивается наличием раструба, изготовленного непосредственно при производстве труб и являющегося единым целым с трубой, без сварного соединения. При приобретении канализационных труб COREX для монтажа наружных систем канализации необходимо позаботиться о дополнительной комплектации фасонными деталями: отводами на 30º, 45º, 60º, 90º, тройниками, муфтами (двойными раструбами), переходниками, заглушками.

Инженерные системы наружной канализации COREX, изготовленные на основе таких труб и фасонных деталей считаются наиболее прогрессивными проектными решениями в широком спектре задач современного строительства. Канализация COREX легко монтируется, хорошо эксплуатируется и не загрязняет окружающую среду. Гарантированные сроки службы подобной системы превышают 50 лет. Безнапорная инженерная система COREX, труба которой рассчитана на постоянную температуру транспортируемой жидкости 60º, способна выдерживать кратковременное повышение до 95º. Конструкционная составляющая трубопровода от этого не пострадает, срок службы системы не уменьшится.

Предложения компании

Наша компания Pascal-Trade Co. Ltd. готова предложить максимально выгодные условия на приобретение труб КОРЕКС, фасонных деталей оптом и в розницу для монтажа безнапорных водоотводных и канализационных систем. Гарантируем оперативную и адресную доставку по территории Российской Федерации. Приглашаем к взаимовыгодному, долгосрочному сотрудничеству региональные строительные компании и организации, занимающиеся поставками строительных материалов во всех регионах России.

Обращаясь к нам, Вы можете рассчитывать на качественный продукт по ценам от производителя, точное соблюдение договорных поставок любых объемов продукции.

Полиэтиленовые трубы: ГОСТ и области применения

У полиэтиленовых (ПЭ) труб, как и у любого строительного материала, область применения обусловлена физическими свойствами. Так, например, выделяют полиэтилен низкого, среднего и высокого давления в зависимости от способа производства.

Читать еще:  Качественная оконная деревянная рама своими руками

Полиэтилен высокого давления обладает наименьшей механической прочностью и используется для производства канализационных труб или в качестве защитной оболочки кабельных линий.

Полиэтилен низкого давления, напротив — наиболее прочен. Данный материал также называют полиэтиленом высокой плотности. Из него изготавливают трубы для напорных трубопроводов (ГОСТ 18599-2001), способные выдерживать значительные механические нагрузки и напоры воды.

Главным ограничением для всех видов полиэтилена является легкоплавкость: при 80˚C материал размягчается, а полностью плавится уже при температурах 105–135˚C. Это свойство является определяющим при использовании полиэтиленовых труб.

Область применения ПЭ труб

Сфера использования материала ограничена высокими температурами. Однако, несмотря на это, область применения ПЭ труб достаточно широка:

  • системы полива в сельском хозяйстве;
  • канализация;
  • холодное водоснабжение;
  • рытье колодцев, бурение скважин;
  • системы газоснабжения с низким давлением;
  • электромонтажные работы (благодаря отличным диэлектрическим свойствам материала).

Требования и нормативные документы

К полиэтиленовым трубам, как и к другой продукции, предъявляется ряд требований, среди которых:

  • требования к складированию и перевозке с учетом безопасности на транспорте и соответствию документам по охране труда;
  • создание материала, не выделяющего вредных веществ в атмосферу и воду (которая может быть питьевой) во всем диапазоне рабочих температур.

Помимо этого ГОСТ предусматривает некоторые особенности ПЭ труб:

  1. Форма поставки для напорных трубопроводов:
    • прямые отрезки трубы;
    • бухты;
    • катушки.

Прямые отрезки характерны для труб большого диаметра с длиной от 5 до 24 метров с кратностью 0,25 метра. При диаметрах менее 180 мм изделие поставляется в формах бухт или катушек.

  1. Марки полиэтилена.

Для напорных трубопроводов используются марки от ПЭ32 — полиэтилен высокого давления до ПЭ100 — низкого давления. ПЭ80 и ПЭ100 используются для городских магистралей холодного водоснабжения.

Диаметр и толщина стенок.

Согласно ГОСТ 18599-2001 внешний диаметр ПЭ трубы не может быть ниже 10 мм при толщине стенки 2 мм. Такой трубопровод при марке ПЭ32 выдерживает давление до 1МПа.

Максимальные параметры — 1200 мм диаметр при толщине 58,8 мм. Такой трубопровод выдерживает до 1,6 МПа (16 атмосфер) — более чем достаточно для магистрали холодного водоснабжения.

Прочность напрямую зависит от толщины стенок и в обратном отношении от диаметра. В маркировке значение прочности указывается после букв SDR: чем параметр меньше, тем изделие прочнее.

Внешний вид напорных труб.

ГОСТ не допускает наличие видимых дефектов на изделии. Цвет напорной трубы либо черный, либо черный с продольными синими полосами (не менее 4).

Трубы для газопровода представляют особый случай:

  • используются исключительно трубы из полиэтилена низкого давления ПЭ80 или ПЭ100;
  • допустимые диаметры: по ГОСТ Р 50838-2009 от 16 до 630 мм, по ТУ до 1200 мм;
  • цвет либо желтый, либо черный с желтыми полосами (ГОСТ Р 50838-95).

Подобрать необходимую трубу в соответствии с ГОСТ вам помогут специалисты ООО «Деловая Труба».

Негорючие трубы для канализации

Негорючие канализационные трубы – это изделия из непластифицированного поливинилхлорида и композитных материалов, которые при контакте с открытым огнем не воспламеняются и не поддерживают горение. Их использование обязательно на объектах, где нормами закона №123-ФЗ предусмотрена обязательная установка материалов с категорией Г1. Использование негорючих труб облегчает процесс тушения пожара и позволяет своевременно эвакуировать персонал и посетителей с объекта при его возгорании.

  • В каком случае используются негорючие канализационные трубы
  • Ассортимент
  • Особенности монтажа канализации из негорючих труб
  • Технические характеристики негорючих труб для канализации Redi Phonoline
  • Преимущества негорючих пластиковых труб Redi Phonoline перед чугунными
  • Почему нужно покупать у нас?
  • Прайс-лист
  • Цена
  • Минимальные сроки поставки
  • Купить
  • Вопросы, комментарии, отзывы

В каком случае используются негорючие канализационные трубы

Применение негорючих канализационных труб в многоквартирных жилых домах, общественных зданиях и производственных объектах регламентировано следующими нормативными документами:

  • Федеральным законом №123-ФЗ. Этот нормативно правовой акт устанавливает общие правила пожарной безопасности для всех объектов на территории России.
  • ГОСТ Р под номером 54559-2011.
  • Строительные нормы и правила 2.04.01-85.
  • ГОСТ под номером 6942-80.
  • Другими общими и узкоотраслевыми стандартами.

Требования документов о правилах пожарной безопасности требует использования негорючих материалов в технических и вспомогательных помещениях, которые находятся ниже нулевой отметки здания. К ним относятся:

  • Подвальные помещения многоквартирных домов и общественных зданий.
  • Цокольные этажи производственных центров, жилых и торговых объектов.
  • Подземные этажи производственных и иных объектов, независимо от количества уровней и глубины.

Кроме того, канализационные трубы с негорючими свойствами используются в помещениях, где существует опасность возгорания или взрыва. К ним относятся:

  • Комнаты, где организовано производство горючих, взрывоопасных или легковоспламеняющихся веществ и изделий.
  • Помещения, где осуществляется хранение перечисленных выше объектов.

Еще один вариант использования – это строительство объектов, к которым предъявляются повышенные требования пожарной безопасности. Например, нефтедобывающие вышки и нефтеперерабатывающие объекты и т.п.

Кроме того, при разработке проекта инженерами самостоятельно может быть принято решение об использовании негорючих труб с целью повышения безопасности людей при возникновении пожара.

Ассортимент

  • Клеевое соединение
  • Давление 10 бар
  • Группа горючести Г1

Особенности монтажа канализации из негорючих труб

Установка негорючих канализационных труб на объектах и в помещениях с повышенными требованиями к пожарной безопасности производится по той же технологии, что и обычных поливинилхлоридных изделий.

Существует два способа соединения деталей друг с другом:

  • Раструбный. Эта технология позволяет быстро собрать систему без дополнительных материалов и сделать разъемные соединения трубопроводов. Стыковка деталей инженерной системы производится с помощью раструбов, в которых установлено уплотнительное кольцо. Таким образом обеспечивается герметичность соединения в течение длительного времени и возможность ремонта при повреждении отдельных элементов, в том числе и во время пожара.
  • Клеевой. Используется в случаях, когда существует опасность разгерметизации разъемных соединений из-за подвижек здания. Например, в сейсмоопасных районах. Процесс соединения с помощью клея практически не отличается от монтажа по раструбной технологии. Нюанс состоит только в том, что перед ставкой трубы в раструб место соединения смазывается клеевым составом.

При использовании негорючих канализационных труб используются особые клеевые составы, которые при нагреве не теряют своих свойств и не выделяют опасных для человека химических соединений и ядовитого дыма.

Технические характеристики негорючих труб для канализации Redi Phonoline

Среди негорючих канализационных труб, представленных на рынке, лучшие технические характеристики по убеждению специалистов имеют изделия REDI PHONOLINE из непластифицированного поливинилхлорида. Они подходят для обустройства внутренней ливневой канализации и для конструирования системы удаления сточных вод от сантехнических приборов.

Трубы этого бренда сертифицированы европейскими научно-исследовательскими институтами на соответствие международному стандарту пожарной безопасности EN 13501-1. Трубы прошли проверку российских контролирующих организаций, им присвоена категория пожарной безопасности Г1.

Другие особенности негорючих труб Redi Phonoline:

  • Изделия сертифицированы французским Научно-техническим центром сертификации на соответствие нормам EN-14366. В процессе использования они издают шум не более 12 дБ.
  • Трубы этого бренда подходят для создания напорных и безнапорных канализационных систем. Монтаж осуществляется бесклеевым раструбным способом и с использованием негорючего клея. Выдерживают давление транспортируемой среды в диапазоне от 3 до 10 бар в зависимости от типа соединения.
  • Для соединения труб используются фитинги с высокой пропускной способностью. Они имеют особую конструкцию с большим радиусом изгиба и гладким поворотом, что обеспечивает отсутствие засоров при работе канализационной системы.
  • Отличаются высокой прочностью и выдерживают значительное механическое воздействие. Не разрушаются даже при прокладке под землей без защитных кожухов, не трескаются при ударах и при эксплуатации под высокой нагрузкой.
  • Использование полимера позволяет полностью исключить коррозию, что существенно продлевает срок их эксплуатации.
ХарактеристикаЗначение
Температура транспортируемой среды, град.95
Рабочее давление, бар10
Звуковой показатель, дБ12
Линейное расширение, мм/м0,01 при
Диаметры изделий, мм40-630
ЖесткостьSN-8.

Класс горючести Г1 позволяет использовать ее в жилых и общественных зданиях на любых уровнях и в любых помещениях. Могут устанавливаться в технических каналах или вмуровываться в стену.

Преимущества негорючих пластиковых труб Redi Phonoline перед чугунными

Для создания негорючей канализации вместо труб из непластифицированного ПВХ могут использоваться чугунные изделия. Рассмотрим плюсы и минусы каждого решения на примере изделий торговой марки Redi Phonoline.

По химической устойчивости, кольцевой жёсткости и пропускной способности изделия находятся примерно на одном уровне. Они допущены к использованию в качестве негорючих в России и в странах Европы.

Однако при более детальном сравнении эксплуатационных свойств получаем следующее:/p>

  • Гидравлическое сопротивление НПВХ труб составляет 0,001, а у чугунных – 0,01. Сверхгладкая внутренняя поверхность без шероховатостей ускоряет процесс транспортировки воды и препятствует образованию засоров, минеральных и органических отложений внутри.
  • Полимерные трубы монтируются с помощью раструбов, которых нет у чугунных. Благодаря этому ускоряется процесс прокладки канализационных трубопроводов, соединение производится без использования специальных инструментов и приспособлений.
  • Негорючие пластиковые трубы Redi Phonoline при клеевом соединении выдерживают давление до 10 атмосфер. Чугунные трубы также могут выдержать такое давление, но только в том случае, если при их монтаже используются дорогостоящие муфты Kralle.
  • Шумопоглощение НПВХ-труб составляет 12 дБ, по этому параметру они лучше чугунных изделий. Поэтому канализация будет работать тише и не доставлять дискомфорта жителям дома или работника предприятия.
  • Вес пластиковых труб существенно меньше чугунных. Поэтому НПВХ-изделия не требуют мощных кронштейнов для установки и не оказывают сильной нагрузки на несущие элементы здания. Все это уменьшает общую стоимость строительства и резко увеличивает скорость монтажа.

Почему Негорючая канализация: трубы и фитинги нужно покупать у нас?

  • Наша компания представитель на территории России, в связи с чем, мы можем предоставить наиболее выгодные условия по стоимости и срокам поставки.
  • Вся продукция находится на нашем складе в городе Москва и быстро доставляется в любую точку России – без задержек и других подводных камней.
  • Мы индивидуально подходим к каждому клиенту, никогда не забываем о хорошем, и предоставляем очень качественный сервис – работая с нами, Вы останетесь довольны.

Купить Негорючая канализация: трубы и фитинги

Чтобы купить продукцию, пришлите нам спецификацию объекта или непосредственное количество необходимых элементов.

В большинстве случаев все продукция будет находится на нашем складе в Москве, и Вы получите самые минимальные сроки поставки.

В связи с наличием центрального склада Вы получаете максимальное количество продукции на территории России.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
