Как самому протянуть трубы по дому?

Подвод воды в дом из колодца

Способов как провести воду в дом существует меньше, чем разнообразных источников воды. В основном выбор способа прокладки подводящих труб сводится либо к летнему, либо к зимнему варианту. В первом случае трубы располагаются на поверхности, либо неглубоко в земле. Во втором — трубы прокладывают по дну траншеи, выкопанной на глубине непромерзания 1,7 м.

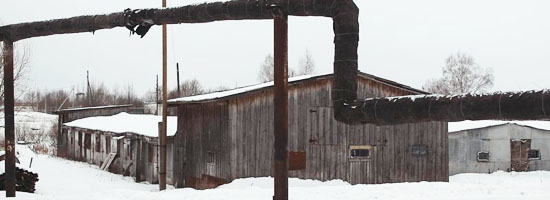

Открытая прокладка труб применяется только при летнем использовании водопровода. Главными достоинствами этого варианта являются низкая цена, легкость монтажа, быстрое обнаружения протечек.


летний поселковый водопровод

Монтаж подводящих водопроводных труб на глубине непромерзания требует значительных земляных работ. В плывунах могут возникнуть сложности при монтаже кессона. Но в результате система автономного водоснабжения, защищенная от низких температур, будет пригодна для круглогодичного использования.

В качестве материала для труб в основном используется полиэтилен низкого давления (ПНД). Трубы получаются легкие, прочные, устойчивые практически ко всем видам коррозии. Полипропилен (ПП), поливинилхлорид (ПВХ) и металлопластик для подводящих труб использовать не рекомендуется. Диаметр труб может колебаться от 25 мм до 50 мм, в зависимости от требуемой производительности системы водоснабжения.

Поселковый водопровод

Источником воды является артезианская скважина и большой накопительный резервуар. Все вместе это — водонапорная башня. Подача воды в дом происходит самотеком. Для создания давления в отводящей трубе резервуар располагается в верхней части башни. Саму водонапорную башню также стремятся строить на возвышенности для увеличения напора воды в кране.


водонапорная башня

При подключении частного дома к поселковому водопроводу трубы монтируются на поверхности. Смысла опускать их на глубину непромерзания нет, так как с началом холодов вода сливается из всей системы, в том числе из накопительного резервуара водонапорной башни. Металлические трубы, до сих пор используемые во многих садовых товариществах, гораздо меньше подвергаются коррозии, не имея постоянного контакта с влажной землей.

Колодец

Вода из колодца может подаваться в дом как погружным насосом, так и поверхностным (насосная станция). При летнем использовании подающую пластиковую трубу или шланг можно протянуть между домом и колодцем самым простым способом — бросив по поверхности участка. Если так провести воду в дом из колодца, то цена будет самой низкой. Для всесезонного использования колодезной воды потребуются более сложные монтажные работы — от колодца подводящая труба заводится в дом на глубине непромерзания. Соответственно, цена системы водоснабжения вырастет.


колодец в деревне

Делается уклон подводящей трубы, чтобы можно было слить воду из системы обратно в колодец. Погружной колодезный насос требует прокладки электрического кабеля от дома к колодцу. В случае с поверхностным насосом такой кабель прокладывать не нужно, так как насос располагается в доме или в отдельном (из-за шума при работе) техническом помещении. Без дополнительных технических приспособлений поверхностный насос поднимает воду с глубины не более 10 м.

Скважина на воду

Как подвести воду в частный дом из скважины? На Ваш выбор — две схемы водоснабжения: одноуровневый или двухуровневый насосный комплекс.

Одноуровневый насосный комплекс — это хорошо всем знакомая скважина на песок или известняк с одним скважинным насосом, опущенным в зону водозабора. Скважина на воду и двухуровневый насосный комплекс используются при низком дебите скважины. В этом случае схема подачи воды усложняется: скважинный насос сначала поднимает воду в накопительную емкость, затем второй насос (станция перекачки) подает воду из емкости потребителю, обеспечивая необходимое давление воды. В обоих вариантах подвод воды к дому осуществляется по трубе из ПНД. Уклон подводящей трубы не делается, так как вся она располагается в земле ниже уровня промерзания и оставшаяся после слива из системы вода не замерзнет.

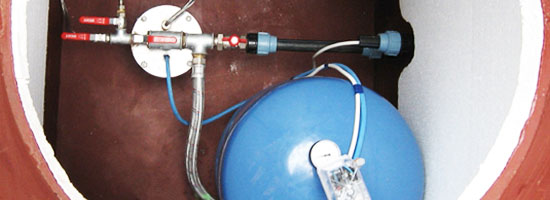

кессон

Если по какой-либо причине нет возможности проложить подводящую трубу или ее участок ниже уровня промерзания почвы, чтобы провести воду в частный дом, то для защиты от морозов используется специальный утеплитель и подогревающий кабель. Но делать это нужно в крайнем случае, так как существует риск прекращения подачи электричества.

Ввод в дом осуществляется через фундамент или подвальное помещение. Далее вода проходит систему очистных фильтров, после чего разделяется на холодное и горячее водоснабжение и разводится к точкам водоразбора.

Система отопления дома может использовать либо воду, либо антифриз. Для стабильной работы автономной канализации вода требуется обязательно. Очевидно, что когда мы проводим воду в дом, то активизируем не только систему автономного водоснабжения, но также системы отопления и канализации. Для сохранения работоспособности всех перечисленных систем автономного проживания подвод воды должен быть надежно защищен от негативных воздействий.

Как провести воду в дом Вам подскажут специалисты фирмы-подрядчика. Будут учтены пожелания заказчика, режим и сезонность пользования водой, условия на участке и т.п. В результате будет выбран оптимальный метод прокладки, материалы и технологии.

Как впустить воду в дом?

Какие три главных показателя указывают на то, что ваш частный дом соответствует требованиям комфорта? Это наличие горячей воды, грамотно организованное отопление и современная канализация. Во всех трёх пунктах так или иначе участвует водопровод, и именно о нём мы хотим сегодня поговорить.

Как организовать водопровод в частном доме? Для начала нужно определиться, к какому источнику воды вы планируете подключаться – к централизованному водопроводу или к собственному автономному источнику (колодцу или скважине).

Централизованный водопровод или автономное водоснабжение – что удобнее?

У централизованного водопровода есть несколько преимуществ, а именно:

  • Не придётся копать колодец или бурить скважину
  • Вам не нужно покупать насос
  • Нет нужды в накопительном баке
  • О чистоте и качестве воды заботится поставщик, а не вы

Однако если вы уже начали переживать о том, что к вашему частному дому централизованная вода не подведена, самое время вспомнить и о частых проблемах, а именно:

  • Недостаточный напор воды
  • Гидравлические удары
  • Ржавчина в воде

Чтобы избавиться от этих проблем, может понадобиться установка оборудования для регулировки напора воды, всё те же накопительные баки, системы очистки.

А как обстоят дела у автономного водоснабжения? Вот его преимущества:

  • Вы сами выбираете необходимую чистоту воды (колодезная или чистейшая артезианская)
  • Возникает независимость от центрального водоснабжения, вас больше не касаются проблемы в сети

Минусами же можно считать:

  • Возможную приостановку подачи воды в случае использования автоматического насоса при отключении электричества
  • Необходимость в регулярной очистке колодца, скважины
  • Нужно будет проверять качество воды и установить систему очистки

Типовая схема разводки водопровода в частном доме

Существует всего две схемы подключения воды в частном доме – последовательное и коллекторное распределение. Во втором случае от одного общего коллектора идёт индивидуальная труба к каждой точке водозабора.

Для каждой схемы, вне зависимости от её вида, вам понадобится составить чертёж, в котором будут указаны:

  • Места расположения коллекторов
  • Места расположения фильтров
  • Места расположения бойлеров
  • Места расположения насосов
  • Размеры труб
  • Путь трубопровода
  • Расстояния между элементами

Последовательная схема подключения

Внешняя разводка водопровода

Внутренняя разводка водоснабжения

С чего начать?

С чего начинается разводка водопровода? Естественно, с того места, где входит в дом труба из централизованного или автономного источника воды. Здесь же, на входе, после накопительного бака устанавливается очистная система, необходимая в первую очередь для воды, поступающей из колодца или скважины, но зачастую использующаяся и при подаче воды из центрального водопровода.

За очистной системой находится тройник, разносящий воду по двум направлениям – в коллектор для подачи её к основным узлам дома, а также в нагревательный бак для производства горячей воды, а оттуда – в специальный коллектор для горячей воды. Запорные краны здесь устанавливаются на линиях к потребителям из коллектора – это позволит при необходимости отключать водоснабжение частично, не выводя из строя всю систему.

Схема разводки труб для канализации в частном доме

Схема разводки канализации в частном доме проектируется в обязательном порядке в процессе подготовки общей строительной документации. Если же нужно организовать сбор стоков в уже эксплуатирующемся здании, придётся заказывать отдельный проект или делать его самим.

Разводка канализационных труб на стадии устройства фундамента

Чертёж – всему голова

Проект канализации, выполненный по всем правилам, и предусматривающий наиболее оптимальный способ водоотведения для частного дома. Но домовладельцы далеко не всегда стремятся обратиться за помощью к специалистам, а предпочитают решать вопрос самостоятельно.

С чего необходимо начинать, если вы хотите сделать канализацию своими руками? Конечно с чертежа. Но чтобы выполнить его как надо, необходимо выбрать подходящую схему, соответствующую реальным условиям, и понять, как система должна функционировать.

Образец выполнения схемы канализации

Что необходимо знать перед проектированием

Для проектирования системы нужно дать ответы на такие вопросы:

  • Есть ли возможность подключиться к городской магистрали, придётся ли производить только сбор канализационных отходов или необходимо организовать ещё и их очистку?
  • Какой объём сточных вод будет перерабатываться? Это зависит как от количества и сезонности проживающих в доме людей, так и от наличия и разновидности водоразборных точек.

Рисунок для наглядности — расход воды в сутки

  • Следует выяснить глубину, на которую промерзает почва. Это нужно для правильного заглубления канализационного выпуска.
  • УГВ – отметка, на которой располагается зеркало грунтовых вод (как проводятся инженерно-геологические изыскания читайте в статье). Если они расположены высоко, на приусадебном участке может сооружаться ещё и канализация для сбора ливневых стоков.
  • Необходимо оценить, способствует ли рельеф участка тому, чтобы стоки могли сливаться самотёком. В противном случае, придётся задействовать фекальный насос, и нужно сразу определить место, где он должен быть установлен.

Как правильно сделать канализацию в частном доме, если придётся пользоваться насосом

  • При устройстве очистных сооружений, нужно сразу определиться с их типом, рассмотреть возможность доступа ассенизационной техники (как проводится откачка и чистка септиков читайте в статье).
  • Необходимо точно установить тип грунта на участке, в соответствии с которым принимается решение либо по устройству дренажного колодца, фильтрационных траншей или полей.
  • Требуется начертить схему с указанием всех видов сантехнического оборудования. При этом надо учитывать вариант прокладки трубопровода: внутри пола или поверхностно, чтобы понимать, придётся ли производить какие-либо демонтажные работы.

Для чего нужна схема с разводкой внутренней сети? В первую очередь, чтобы правильно рассчитать количество необходимых материалов и точно определить место их нахождения в системе.

Какую канализацию лучше сделать в частном доме

Устройство канализации в частном доме состоит из разводки по помещениям и наружной сети. Внутри система может включать в себя один или несколько вертикальных стояков, к которым примыкают трубы с меньшим диаметром. По этим трубам, обязательно располагаемым с уклоном, сточная вода движется самотёком от точек расхода до места общего слива.

Устройство самотечной канализации в строящемся доме

Какие нюансы учесть при разводке труб

Попадая в стояк, вода под действием гравитации опускается вниз и поступает во внешний трубопровод большего диаметра, соединённый либо с центральной магистралью, либо с локальным накопительным или очистным сооружением.

При разработке схемы нужно учитывать несколько простых правил:

  • Лучший вариант разводки для частного владения – это когда в схеме присутствует всего один стояк. А это возможно только тогда, когда санузел и кухня сконцентрированы в одной части дома и их разделяет только перегородка. Именно поэтому в квартирах эти помещения чаще всего располагаются рядом.
  • К стояку идёт подводящая труба, к которой, как на фото снизу, подсоединяются все сантехнические приборы. Уклон труб диаметром до 80 мм должен составлять порядка 2 см на 1 м/п.
  • Точки слива воды из приборов должны располагаться так, чтобы унитаз находился к стояку ближе всего – в этом случае, место его присоединения к отводной трубе окажется в самой низкой точке. Это важно, так как в противном случае стоки из унитаза могут попадать в отверстия для слива из других приборов.

Стояк в санузле

Схема с жироуловителем

  • По возможности, нужно избегать лишних поворотов трубопровода, так как именно в этих местах чаще всего и случаются засоры. Но если без них не обойтись, поворот нужно сделать как можно более плавным. Так, чтобы получить прямой угол, используют либо 3 колена по 30, либо 2 по 45 градусов.

Как сделать разводку водопровода в доме своими руками

Откуда в дом поступает вода

Вода в дачный дом может поступать из:

  • центрального водопровода;
  • скважины;
  • колодца.

Если есть возможность врезаться в магистральный водопровод, нужно получить разрешение обслуживающей организации. В любом случае к дому следует протянуть коммуникации из современных материалов.

Строим схему водопровода

Даже если вы собираетесь тянуть водопровод от колодца к кухне, схема все равно нужна. Вы убедитесь в этом, когда приступите к работам. В схеме необходимо обозначить:

  1. точки потребления воды;
  2. коллекторы;
  3. бойлер;
  4. насосы и фильтры.
  5. внутренняя разводка водопровода в доме.
Читать еще:  На какую глубину копать фундамент

Схема должна быть настоящей — с размерами и правильными пропорциями. Вот схема водопровода в частном доме, которой пользовался я:


Вы потратите на подготовку к работе немного времени, зато рассчитаете, сколько материалов нужно приобрести

Способы подключения труб

Трубы прокладывают для последовательного или коллекторного подключения. При первом способе вода поступает в дом по трубопроводу и у каждого крана отводится в сторону с помощью тройника. Для маленького домика подойдет последовательное подключение, но если в доме живет семья, такой водопровод с нагрузкой не справится.

Коллекторная схема предполагает, что к каждой точке подходит отдельная труба, давление в этом случае будет почти одинаковым во всех трубах. Конечно, коллекторное подключение дороже, так как потребуется больше труб, но ваш водопровод будет полноценным. Мы рассмотрим именно эту схему водоснабжения.

Коллекторная схема выглядит так

  1. Источник воды
  2. Насос с обратным клапаном.
  3. Гидравлический аккумулятор. Это оборудование поддерживает уровень давления в системе водоснабжения.
  4. Тройник для распределения воды в несколько построек и на приусадебный участок.
  5. Запорный кран.
  6. Система водоочистки (фильтр).
  7. Тройник для разделения холодной воды и той, которая будет подогреваться.
  8. Холодную воду подключаем к коллектору
  9. Для нагревания воды подключаемся к нагревателю.
  10. Трубы ГВС подводим к отдельному коллектору и распределяем трубы к соответствующим точкам.

Какие инструменты и материалы потребуются

Трубы

Лучшие трубы из меди, они дорогие, но надежные — выдерживают перепады давления, не боятся коррозии и колебаний температуры. Можно использовать металлопластиковые трубы, но они не любят низкой и высокой температуры, а монтаж водопровода своими руками осложняется тем, что трубы не гнутся на угол больше 90 градусов. Трубы из железа ржавеют и ещё сложнее в монтаже.

Рекомендую полипропиленовые трубы — долговечные и надежные, но для их монтажа такого водопровода своими руками нужен специальный электросварочный аппарат.

Гаечные ключи

Нужны для медных, стальных и металлопластиковых труб. Также потребуются газовый и разводной ключи, подмотка, переходники, муфты, сгоны, заглушки. Для металлопластика — фитинги и FUM-лента.

Паяльник

Нужен со специальными насадками — для труб из полипропилена.

Монтаж водопровода

  1. Руководствуясь схемой разводки, разрезаем трубы.
  2. Соединяем отрезки труб фитингами, электропаяльником и т.д.
  3. Роем траншею ниже уровня промерзания земли. Если трубы пластиковые, достаточно полуметровой глубины.
  4. Устанавливаем фильтры, чтобы защитить водопровод от преждевременного изнашивания.
  5. В месте соединения с центральным водопроводом устанавливаем смотровой колодец с запорным вентилем.
  6. Когда все трубы будут соединены, нужно испытать систему на предмет протечек.

Разводим водопровод своими руками

Начинают разводку труб с водоразборной точки к коллектору. Между трубой и кранами (смесителем) необходимо установить шаровый кран, чтобы перекрывать воду при необходимости. Основные правила разводки сводятся к следующему:

  1. Желательно не прокладывать трубы сквозь стены, если иначе не получается, труба в стене должна находиться в стакане из пластика или металла.
  2. Чтобы трубы можно было впоследствии ремонтировать, оставляйте зазор в пару сантиметров до стены.
  3. Сливные краны устанавливайте под наклоном к крану.
  4. При обходе наружного угла выдерживайте расстояние от стены 15 мм, для внутренних углов — 30-40 мм.
  5. Водопроводная труба прикрепляется к стене клипсами, которые обязательно нужны при угловом соединении, а на прямых участках клипсы прикрепляют через полтора-два метра.
  6. Для надежности соединения под углом полипропиленовые трубы скрепляют ПНД-фитингами и тройниками соответствующего диаметра.
  7. Старайтесь монтировать водопровод с минимумом поворотов и углов, чтобы уровень давления был стабильным.

Плюсы и минусы источников водоснабжения

От правильного выбора источника водоснабжения зависит, качество воды и ее постоянное наличие в загородном доме. Чтобы пользоваться водопроводом зимой и летом, лучше добывать воду из скважины или колодца — так вы не будете ни от кого зависеть. К центральному водопроводу можно подключиться как к запасному источнику.

Централизованное снабжение

Магистраль снабжает водой весь населенный пункт и работает круглый год, а в дачных поселках — в сезон. Вы не будете заниматься ремонтом и сможете не волноваться о качестве воды. Разрешение подключиться выдает обслуживающая организация, она же установит счетчики и будет присылать вам счета для оплаты. Давление в водопроводе будет зависеть от количества кранов в доме.

Выбирая оборудование для водопровода, учитывайте возможные колебания давления в системе.

Колодец

Основной недостаток такого водопровода — это загрязнение, особенно в районах с сельскохозяйственными угодьями и промышленным производством. Если чистота воды вызывает сомнения, этот источник можно использовать для полива, стирки и т.п. После очистки в специально установленных фильтрах вода может употребляться как питьевая.

Скважина

Скважинная вода чище колодезной, но бурить можно только с разрешения соответствующей организации. Согласовать проект бывает очень непросто, но если вы проявите настойчивость, разрешение вам выдадут.

Цена скважинного водопровода зависит от конкретных условий на вашем участке, сложности работ, оборудования, конфигурации фильтровальной и обсадной колонны. О том, сколько стоит метр бурения скважины читайте здесь.

Место для скважины должно находиться как можно дальше от туалетов, дренажа и хозпостроек. По санитарным нормам расстояние до всех этих объектов составляет 30 метров, но на практике размеры дачного участка редко позволяют сохранить такую дистанцию. Для подъема воды потребуется установка глубинного насоса или сооружение насосной станции с накопительным резервуаром и гидроаккумулятором.

Водоснабжение в деревянном доме

Если в поселке имеется общественный зимний водопровод, то к нему и нужно подключиться. Для этого, прежде всего, надо узнать, кто владелец водопровода, чтобы заключить договор. После этого остается подключиться к центральной трубе, протянуть водопроводную трубу к дому (на глубине, большей глубины промерзания) и смонтировать внутреннюю разводку. Если же зимнего центрального водопровода нет, то надо делать автономную систему водоснабжения из колодца или из скважины.

Важно правильно спроектировать водопровод в деревянном доме, чтобы не было протечек, а устранить аварии было несложно. Все соединительные элементы должны быть легко доступны, и в мороз вода не должна замерзнуть ни на каком участке водопровода.

Рыть или бурить?

Вырыть колодец с глубиной водоносного горизонта до 15–20 метров обойдется немного дешевле, чем пробурить скважину такой же глубины. И чистить колодец в случае его заиливания проще, чем чистить скважину.

С другой стороны, дебет (производительность) колодца обычно невелик, особенно в засушливое время года: в жару колодец может обмелеть и даже пересохнуть. Впрочем, неглубокая песчаная скважина в засуху тоже может иссякнуть, хотя и не так быстро, как колодец.

Так что нужно смотреть, хватит ли Вам производительности колодца и не пересыхают ли колодцы в данной местности в жаркое лето, а там уж решать, на чем остановить свой выбор — на колодце или скважине.

Вода из колодца

Когда глубина водоносного горизонта в колодце составляет меньше 8 метров, то качать воду из такого колодца можно поверхностным насосом: он дешевле и проще в эксплуатации. Если потребление воды не очень большое, то может оказаться целесообразным приобрести насосную станцию: это поверхностный насос, конструктивно объединенный с гидропневматическим баком небольшого объема и снабженный реле давления, которое автоматически включает и выключает насос по мере необходимости.

Если уровень воды в колодце находится ниже восьми метров, то необходим погружной насос. Погружной насос, работающий в автоматическом режиме, нужно защищать от «сухого хода» на случай, если вода в колодце закончится. Для этого погружные насосы оснащаются поплавком.

Если напор воды, создаваемый одноступенчатым погружным насосом, недостаточен для данной глубины колодца, то применяют многоступенчатые насосы. Все это, разумеется, отражается на цене.
Колодец желательно закрывать крышкой, чтобы в зимнее время не замерзала вода в месте выхода водопроводной трубы из бетонного колодца.

Вода из скважины

Различаются скважины, берущие воду из песчаной линзы, — в этом случае вода ничем не отличается от колодезной, — и артезианские скважины, пробуренные в слой известняка, в глубине которого находится подземное озеро. Артезианская вода является стратегическим запасом, и для бурения артезианской скважины требуется разрешение.

Глубина залегания артезианской воды в разных районах Подмосковья колеблется в широких пределах — от 40 до 200 метров.

В засуху песчаная линза, случается, пересыхает. Количество артезианской воды не зависит от погоды.
Еще одной особенностью артезианской воды, — и не самой приятной, — является повышенная жесткость и заметное содержание ионов железа. Артезианская вода требует умягчения и очистки от железа. Вода же из песчаной линзы по своему составу и бактериальному загрязнению может оказаться какой угодно — и отличной, и непригодной для питья. Поэтому, пробурив скважину, будет разумным сдать воду на анализ в лабораторию, чтобы знать заранее, потребуется ли система водоподготовки (фильтрации и очистки) и от каких примесей.

Мощность и производительность насоса для скважины выбираются исходя из глубины скважины, ее дебета, необходимого напора в системе водоснабжения деревянного дома и предполагаемого расхода воды. Насос для песчаной скважины должен быть защищен песчаным фильтром и, подобно колодезному, оснащен защитой от сухого хода. В артезианской скважине песчаный фильтр не требуется.
Насос крепится к оголовку скважины, защищенному кессоном, тросом из нержавеющей стали. Поднимать его для ремонта или замены — дело не простое, поэтому желательно, чтобы скважинный насос был максимально надежен. В частности, проверенными и надежными считаются скважинные насосы Grundfos.

Подведение воды к дому

Проводка водопроводной трубы от колодца или скважины к дому производится на глубине, превышающей среднюю глубину промерзания грунта. Точка ввода устраивается под домом, желательно — в районе санузла и кухни, — и при необходимости утепляется, чтобы исключить риск замерзания.

Как устроено водоснабжение в деревянном доме?

Помимо насоса и наружной трубы, автономная система водоснабжения включает в себя гидропневматический бак, систему приготовления горячей воды, водопроводные трубы и, если требуется систему водоподготовки. Остановимся на всех этих элементах.

Водоподготовка

Решить, нужна или нет система водоподготовки в каждом конкретном случае, можно только на основании анализа воды. Избыточная жесткость (содержание ионов кальция) приводит к образованию накипи на посуде, быстрому выходу из строя стиральных и посудомоечных машин. Воду с превышением нормы по железу пить, в принципе, можно, но не очень полезно для здоровья. Поэтому в доме, где живут постоянно, такую воду желательно очищать от ионов железа. Мутноватую воду придется очищать от механических примесей. Бактериальное загрязнение неизбежно приводит к необходимости бактериальной очистки.

Очистка и умягчение воды происходит в последовательной цепочке фильтров. Выбор набора фильтров и их производительности зависит от химического состава воды, ее загрязнения и от потребления воды в доме.

Емкости системы водоподготовки занимают довольно много места. Может оказаться так, что для них потребуется отдельное помещение или, во всяком случае, значительная площадь. Поэтому анализ воды желательно провести до того, как дом будет спроектирован и построен.

Гидропневматический бак

Чтобы не приходилось хранить значительный запас воды и в то же время поддерживать давление в системе, в состав современной системы водоснабжения входит гидропневматический бак. Благодаря ему в водопроводе сохраняется давление, нужное для того, чтобы создать постоянный напор воды. Когда давление в системе начинает падать, что фиксирует реле, включается насос и подкачивает воду. Из максимальной частоты включений насоса, указанной в его паспорте, и ожидаемого потребления воды рассчитывается емкость гидропневматического бака, которая может изменяться в широких пределах — от 8 до 500 литров.

Гидропневматический бак можно разместить в доме или в оголовке скважины на глубине, превышающей глубину промерзания грунта, — главное, чтобы вода в баке не замерзала.

Приготовление горячей воды в деревянном доме

Горячую воду можно получать различными способами: в двухконтурных отопительных котлах, газовых или электрических водонагревателях. Как двухконтурные котлы, так и водонагреватели бывают двух типов: проточные или бойлерные. Проточные не нуждаются в дополнительной емкости — бойлере, но обладают невысокой производительностью. Их разумно использовать в небольших домах с двумя сантехническими точками: кухней и санузлом. Для большего числа точек водозабора, скорее всего, понадобится бойлер. Желательно заранее знать его объем: для большого бойлера может потребоваться отдельное помещение. Кроме того, надо иметь в виду, что проточные электрические водонагреватели потребляют большую мощность, — хватит ли выделенной мощности?

Какие используются трубы в водопроводе в деревянном доме?

Для скрытой водопроводной разводки в доме довольно часто применяются трубы из металлопласта, которые поставляются в рулонах. Их основной плюс — простота монтажа.

Если нужна очень высокая надежность или существует риск случайного замерзания, то желательно использовать трубы из сшитого полиэтилена. Эти трубы компаний Rehau и Wirsbo соединяются высоконадежными прессовыми фидингами. Кроме того, они обладают свойством восстанавливать форму после деформаций и, следовательно, меньше других труб страдают от замерзания воды. Их можно безопасно прокладывать в бетонной стяжке.

Открытую проводку лучше выполнять жесткими трубами из полипропилена, которые выглядят наиболее эстетично и к тому же — в определенных пределах — расширяются при замерзании.

Читать еще:  Пристройка к дому из бруса: особенности возведения

В качестве напорных труб в системе водоснабжения используются трубы из пищевого ПВХ, имеющие большой диаметр.

Мы проводим весь фронт работ по наладке водоснабжения в деревянном доме

Компания «Загородный дом» выполняет все инженерные работы, связанные со строительством деревянных загородных домов. В том числе монтаж автономных систем водоснабжения, прокладку и подключение водопроводных труб, гидропневматического бака, бойлера, организацию водоподготовки и горячего водоснабжения.

Как провести отопление от котла

Как таковых температурных норм для частных домов нет, каждый выбирает режим, который его устраивает. Оптимальным показателями считается 23-25°. Уже на стадии проектирования системы отопления необходимо рассчитать количество требуемого тепла и на основании этого подобрать оборудование, определиться с типом разводки, приобрести трубы определенного размера и сечения.

Системы отопления в частных домах

Для частных домов без центрального отопления существуют различные варианты отопительных систем. Они делятся на три основных типа: водяное отопление, воздушное отопление, электрическое отопление.

При воздушной системе отопления нагревание воздуха происходит непосредственно возле теплового агрегата (печи, камина), дальше тепло по законам физики заполняет помещение.

Электрическая система подразумевает использование электроконвекторов и/или системы «теплого пола». Оборудовать такой пол имеет смысл только при наличии радиаторов, в одиночку с прогревом дома он не справится.

В России наибольшую популярность получила система водяного отопления. Относительно недорого и практично. Главный плюс такой системы в том, что тепло равномерно распространяется по всем отапливаемым помещениям. Минусы – трудоемкий монтаж и необходимость в постоянном уходе.

Структура системы отопления

Система водяного отопления состоит из трех основных элементов:

  • Котел, являющийся отопительным прибором.
  • Трубы, по которым, собственно, перемещается жидкость.
  • Радиаторы.

Существуют разновидности котлов, различающиеся видом топлива. Активно используются котлы, работающие на газе, солярке, дровах, угле, электричестве. Сейчас можно выбрать комбинированную модель, функционирующую, например, на газе и дровах, газе и электричестве. Заканчивается один вид топлива – переходите на другой.

Универсальной рекомендации здесь нет: все зависит от доступности и цены разных ресурсов. Используя модель, работающую на жидком или твердом топливе, вы получаете автономную систему, и при отключении электричества мерзнуть не придется.

Модели котлов различаются и по мощности, поэтому выбор осуществляется с учетом площади помещения, которое планируется обогревать. Расчет требуемой мощности можно произвести самостоятельно: соотношения один киловатт на десять квадратных метров будет достаточно, но высота стен помещения не должна превышать трех метров. На уровень теплоизоляции дома, размеры оконных рам, необходимость обогрева дополнительных помещений (кладовка, веранда, чердак) тоже стоит обратить внимание.

Трубы для котлов еще недавно предпочитали стальные, но они быстро ржавели. Сейчас перешли на нержавейку и медь. Медные изделия обладают лучшими эксплуатационными характеристиками: легко переносят перепады давления и температур, не ржавеют, очень устойчивы к физическим воздействиям. Правда, стоят они недешево.

Более экономичны трубы из полимеров. Как правило это полипропилен: прочный, долго служит, устойчив к коррозии, легко и быстро монтируется. Недостаток состоит в том, что при перепадах температур материал может расширяться, что рано или поздно выводит трубы из строя.

При всей относительной легкости монтажа полипропиленовых труб вам не обойтись без сварочного аппарата: он необходим для соединения отдельных труб и закрепления их фитингами. Стоит такой инструмент недешево, но его можно взять напрокат.

Радиаторы бывают стальные, чугунные, алюминиевые, биметаллические. От материала зависят теплоемкость, прочность, устойчивость к давлению, срок эксплуатации. Например, чугун прослужит 50 лет и больше, а алюминий – 15-20. Еще один важный момент – общая площадь радиатора: чем она больше, тем и тепла будет выделяться больше.

В целом же, для отопления частного дома подойдут любые из перечисленных типов. Приоритеты могут быть разные у каждого домовладельца. Алюминиевые батареи имеют самую высокую отдачу тепла. Стальные радиаторы отопления дешевые и непрактичные. Биметаллические, которые сегодня активно рекомендуют на строительных форумах, наоборот, дорогие и тепла выделяют меньше алюминиевых. Для системы автономного отопления они, возможно, это не лучший выбор.

Принцип работы системы водяного отопления

Водяной обогрев работает по несложной схеме: генератор тепла (котел) разогревает воду (как вариант – гликолевый раствор), которая по трубам идет к радиаторам, те отдают тепло помещению, прогревая воздух. Остывая, жидкость возвращается к котлу, опять нагревается и идет на повторный заход. Эта система замкнута и циклична.

Циркуляция воды может осуществляться в двух видах, отличающихся друг от друга, и при проведении системы теплоснабжения этот момент нужно учесть.

Естественная (гравитационная) циркуляция происходит за счет разности плотностей горячей и холодной воды. Горячая вода имеет меньшую плотность, а значит, и вес, поэтому, по законам физики, движется по трубопроводу в радиатор. Охлаждаясь, вода прибавляет в весе и уходит обратно в котел. Такая система автономна, не нуждается в электричестве и конструктивно несложная, но при ее монтаже необходимо предусмотреть размещение большого количества труб широкого диаметра и обеспечить уклон с углом не менее двух градусов.

При принудительной циркуляции вода перемещается при помощи специального насоса. Здесь, помимо котла, монтируется бачок расширения, в который уходит лишняя жидкость. Кроме того, во избежание прорыва труб в такой системе предусмотрен манометр для контроля давления в трубопроводе. Для подобной схемы отопления необходимо электричество – это дополнительные регулярные затраты, однако труб требуется меньше, а температуру можно контролировать.

Монтаж трубопровода: важные моменты

Существует две схемы монтажа водяного отопления от котла в частном доме:

  • Одноконтурная схема рассчитана только на обогрев помещений. Состоит из котла с воздушной вытяжкой, однотрубной разводки и радиатора с нужным количеством секций. Чтобы обеспечить поступление горячей воды в доме, нужно будет устанавливать дополнительную конструкцию: одна отапливает дом, вторая подает воду. Эта система, простая в сборке и сравнительно дешевая, подойдет для небольших дачных домиков (до ста квадратов). При необходимости систему можно прокачать, установив насос для циркуляции и устройства регулирования температуры.
  • Двухконтурная схема позволяет одновременно обогревать помещение и подавать горячую воду. Но эксплуатационные характеристики данной системы таковы, что применима она только для домов, в которых проживает до четырех человек.

Следующий принципиальный момент – тип трубопровода. Их существует три.

  • Однотрубная система. По этой схеме вода будет идти от радиатора к радиатору, постепенно охлаждаясь, поэтому следующая батарея будет холоднее предыдущей. Этот вариант не имеет смысла в многокомнатных домах, а для небольшого домика вполне подойдет.
  • Двухтрубная система отапливает помещения более качественно. Схемой предусмотрено проведение двух труб к каждой батарее. По одной трубе идет горячая вода, вторая направляет остывшую воду к котлу, что сводит потери тепла к минимуму.
  • Коллекторная система самая «теплая». Здесь много труб, каждая из которых подводится к каждому радиатору. Можно контролировать температуру на каждой батарее. Минус в том, что работа по монтажу такой системы очень трудоемкая: мало того, что нужно обустроить большое количество труб, так еще и коллекторный шкаф нужно установить. Не в каждом доме хватит на это места.

При проведении водяного отопления необходимо учесть все нюансы, связанные как с характеристиками помещения, так и с вашими конкретными целями. Существующие схемы монтажа трубопровода наглядно показывают весь алгоритм такой работы. Однако, планируя трудоемкие варианты решения, не стоит пренебрегать помощью специалистов.

Как провести центральный водопровод в частный дом

Любой, даже старый деревенский дом, может существенно поднять уровень своей комфортности при проведении в нем водопровода. Система подачи воды обеспечит и нормальную работу канализации, и даст возможность эффективно функционировать отоплению. Но тут возникает вопрос – а как провести водопровод в частный дом своими руками?

В принципе, такая работа не является слишком сложной. Со всеми трудностями можно легко справиться даже не обладая большими навыками. А более подробно о том, как провести воду в частный дом от системы центрального водопровода будет рассказано в этой статье.

Какие этапы вам предстоит пройти?

Для создания водопровода в частном доме самый первый вопрос, который необходимо решить – это выбор источника воды. Тут можно воспользоваться разными вариантами. Некоторые качают воду из колодца, другие пользуются скважинами. Но если в поселке существует нормально работающий центральный водопровод, то лучше подключиться к нему.

А в чем преимущество использования такого источника воды:

  1. Вы экономите деньги на поиски водоносного слоя и на бурении скважины (или рытье колодца). Конечно, и за подключение к центральному водопроводу нужно заплатить, но расходы в этом случае будут намного ниже.
  2. Вам будет поставляться вода соответствующая требованиям санитарной службы. Конечно, это утверждение может быть верным, если эксплуатирующая систему компания выполняет все нормы.

Но само подключение частного дома к системе центрального водопровода потребует от вас неких усилий. Сам процесс проводки воды в дом происходит в несколько этапов:

  • Первым делом необходимо связаться с владельцем или обслуживающей компанией центрального водопровода. Нужно получить у них разрешение на врезку. Как правило, они не бывают против, ведь у них появляется новый клиент. Но если давление маленькое, то могут и отказать;
  • Далее, узнайте, есть ли на пути от водопровода до вашего участка еще какие-либо подземные коммуникации. Если это так, то необходимо получить разрешение и у их владельца;
  • Водоканал должен составить проект подключения. Также его специалисты делают врезку. Самостоятельно выполнять эти работы запрещено;
  • После этого можно приступать к рытью траншеи от вашего частного дома до точки врезки в центральный водопровод;
  • Далее, проводится подключение и прокладка всех труб

Самые большие трудности могут возникнуть при прохождении всех бюрократических процедур. Чиновники любят показать свою важность. Но в последнее время с этим стало попроще. Сегодня всегда есть возможность (через различные интернет-приемные) подать жалобу на возникшую проволочку.

Выбор материала

После получения всех разрешений, можно выбрать и закупить необходимый материал. Кроме самих труб, вам понадобится утеплитель, счетчик, смесители и прочая запорная арматура.

Самым важным элементом будущего водопровода частного дома можно считать трубы. Выбор подобных изделий довольно большой. Можно приобрести трубы из следующих материалов:

  • Сталь. Такие изделия совсем недавно были, чуть ли единственным вариантом для создания водопроводной системы. Материал прочный и не боится механической нагрузки. Но такие изделия ржавеют и сложны в монтаже;
  • Медь. Подобные трубы используются редко. Медь дорогой материал и сложный в монтаже. К тому же укладывать такие трубы в грунт нельзя. Но медные трубы в доме будут служить десятилетиями;
  • Пластик. Именно этот материал сегодня используется практически повсеместно. Пластик недорогой, легок в монтаже, долговечен и не боится агрессивных сред.

При выборе труб для водопровода частного дома нельзя забывать про такую их характеристику, как диаметр. От этого параметра будет зависеть напор в вашей системе. Тут многое будет зависеть от рабочего давления и сечения труб в центральном водопроводе. По этому поводу лучше получить консультацию у специалистов водоканала.

Наружные работы

После подготовки всей документации и закупки необходимого материала можно приступать к созданию водопровода в частном доме. Первый этап включает в себя наружные работы. В первую очередь определитесь с точкой врезки в центральную систему. Эти данные можно получить из проектной документации, которую выдает водоканал.

К точке подсоединения выкапывается траншея. Ее глубина должна быть ниже уровня промерзания грунта. В противном случае зимой трубы перемерзнут, и с наступлением тепла вам придется начинать все работы заново.

Рытье траншей можно провести своими руками, при условии, что расстояние до центральных коммуникаций не слишком большой. В противном случае придется нанимать спецтехнику. Если грунт несложный (нет глины и камней), то можно обойтись без сплошной траншеи. Достаточно выкопать несколько ям и воспользоваться шлангом, через который подается вода под напором. Струя вымоет грунт и проделает проход для укладки труб. Такой способ значительно ускоряет и удешевляет создания водопровода в частном доме.

Некоторые владельцы частных домов не выкапывают таких глубоких траншей. Такое происходит либо из-за тяжелого грунта, либо из-за слишком большой глубины. В этом случае могут помочь теплоизоляционные материалы. Сегодня на рынке можно найти современные утеплители, которые одеваются на трубу в виде «скорлупы». Такой материал способен надежно защитить ваш водопровод от зимних холодов. Но все равно, углубить трубы минимум на метр в грунт придется.

При утеплении водопровода особое внимание стоит уделить точки входа системы в дом. Если у вас есть подвал, то проблем возникнуть не должно. В этом случае трубы будет находиться в грунте и не перемерзнут. Другое дело, если подвала нет, и при подходе к дому коммуникации поднимаются к поверхности. Именно в этой точке наиболее часто трубы и перемерзают. Поэтому здесь коммуникации утепляют особенно тщательно.

Перед укладкой труб в траншею необходимо сделать подушку. Для этого используется щебень и песок. Такая дополнительная защита поможет отвести грунтовые воды от ваших коммуникаций, и тем самым не дать им замерзнуть.

Читать еще:  Отделка фундамента дома профлистом

В точке врезки в центральный водопровод желательно установить колодец. В этом случае у вас появиться возможность перекрыть коммуникации для проведения ремонта. Кроме этого, водоканал обязательно заставит вас установить счетчик (сегодня это правило действует повсеместно). Причем устройство должно находиться как можно ближе к врезке в центральный водопровод.

Внутренние работы

Перед началом внутренних работ стоит продумать план-схему. На ней указываются все точки установки сантехнических узлов и места забора воды. После этого вам будет легче наметить месторасположения внутренней разводки труб.

Внутри дома водопровод делается, главным образом, с использование труб выполненных из полимерных материалов. Пластик, металлопластик и другие разновидности подобных изделий прекрасно подходят для этих целей.

Если ваш отопительный котел имеет один контур (только на отопление), то не забудьте установить водонагреватель. Он позволит обеспечить ваш дом теплой водой.

Некоторые специалисты рекомендуют в чердачном помещении устанавливать емкость для воды. Такое приспособление позволит вам пользоваться системой подачи воды даже при неработающем центральном водопроводе. Кроме этого, водный резервуар позволит поддерживать напор, при его падении в общей системе (он необходим, чтобы работала стиральная машина или некоторая другая бытовая техника). Но стоит помнить, что за такой емкость нужно тщательно служить, ведь здесь создаются идеальные условия для размножения бактерий.

Заключение

Водопровод в частном доме – это одна из составляющих комфорта. Поэтому об его обустройстве владельцы думают в одну из первых очередей. В качестве источника воды многие выбирают центральный водопровод населенного пункта, конечно, при его наличии. Такой способ решает много проблем. Во-первых, удешевляет все работы. Во-вторых, поставляемая вода имеет необходимо качество.

При подключении к центральному водопроводу необходимо пройти некоторые бюрократические процедуры. Требуется получить разрешение у водоканала и сделать проект. После этого можно начинать работу. Больших сложностей возникнуть не должно. Все работы можно выполнить самостоятельно. Немного усилий и в ваш частный дом придет вода, а значит, и повысится его комфортность.

Как провести воду в дом быстро и без нервов

Задача подключения водоснабжения в дом состоит из нескольких обязательных этапов. Самый первый – определиться, откуда будет проводиться водопровод. Вариантов, как минимум два: из собственного колодца/скважины (автономная система) или городской магистрали (территория Водоканала). Преимущества индивидуальных инженерных сетей описаны многократно и в рекламе не нуждаются, но на заметку нужно взять несколько моментов:

Проводим воду из колодца в дом

  • Обустроить колодец или скважину придется за свои средства (если их выкопают городские власти, то и платить за воду придется по стандартному тарифу);
  • Обязательно наличие ямы, колодца или септика для канализации – без них водоснабжение невозможно ни городское, ни автономное;
  • Чтобы найти воду придется воспользоваться услугами специалиста, а в черте города – еще и проверить планы застройки на предмет прокладки разных коммуникаций;
  • Желательно планировать водопровод еще на этапе проекта дома, иначе придется работать с ограничивающими факторами.

Разумная альтернатива собственной системе – подключение дома к пролегающему рядом городскому водопроводу, прежде чем сделать окончательный вывод, знайте:

  • Процесс чреват походами в разные инстанции и собиранием документов;
  • Нужно заказать свежую экспликацию всего участка у геодезистов;
  • Чтобы подать заявку на подключение собирается пакет документов (перечень дают в местном водоканале);
  • Срок разработки технических условий на проект водоснабжения занимает до 14 рабочих дней (должен выполняться бесплатно);
  • После получения ТУ, разрабатывается проект водоснабжения, кто будет автором, решает заказчик, но готовый проект коммуникаций придется утвердить в водопроводно-канализационном хозяйстве, РЭС, газовой и телефонной службе – всех организациях, которые провели к частному дому свои коммуникации;
  • Если проектом предусмотрено проведение работ вблизи или на проезжей части, нужно согласование и получение специального разрешения от профильного управления и ГИБДД;
  • Последний этап согласования проекта – местное архитектурное управление.

Составление договора с водоканалом

Когда уставший, но счастливый будущий клиент городского водоканала закажет, соберет, проверит, заверит и согласует все документы, а его проект одобрят чиновники архитектурного управления, можно составлять и заключать договор подключения к водоснабжению с соответствующей организацией. В городе их несколько, и какая именно ведает конкретным адресом нужно узнавать в городской администрации.

Для большей уверенности можно привлечь к составлению договора, но в большинстве случаев он носит стандартный типовой смысл. Организация обязуется подготовить систему и коммуникации нового абонента для подключения к подотчетным ей городским водопроводно-канализационным сетям, и произвести это подключение. Владелец участка с жилым домом или застройкой обязуется подготовить капитальный объект к подключению водоснабжения и оплатить услуги организации-подрядчика.

Тарифы на подключения формируются отдельно каждой организацией, поэтому в разных регионах стоимость этой процедуры варьируется, но не менее 1000 рублей за метр.

Что формирует стоимость подключения

Цена подключения состоит из врезки в центральную водопроводную магистраль, стоимости прокладки сети от точки входа в дом до точки подключения в городскую линию водоснабжения и материалов, которые будут потрачены на эти нужды. Оплата всех манипуляций выполняется заказчиком услуги. Если в рамках работ пришлось разрушить дорожное покрытие, то его восстановление тоже финансируется заказчиком.

Ориентировочный список покупок: трубы для воды и канализации, соединительная фурнитура, инструменты для установки, ж/б кольца и люк для смотрового колодца (для подземного водопровода).

Если проводить трубы по поверхности придется потратиться на утеплитель, короба и греющий кабель, который не даст системе перемерзнуть при первых заморозках. Для подземной прокладки роется траншея глубиной не менее 1,7 м. Небольшое расстояние можно одолеть вручную, а для масштабной копки нанимать экскаватор или альтернативную рабочую силу.

Траншею с уложенной трубой засыпают вынутым грунтом. Водопровод врезают в дом, на точке входа до начала разветвления устанавливается счетчик воды. Право на это имеют только сотрудники водоканала, иначе он будет недействительным. Можно конечно обойтись и без него, но последние несколько лет норматив и стоимость воды для домовладений и квартир без учетной аппаратуры постоянно повышается.

После всех работ сотрудники водоканала должны предоставить акт о вводе в эксплуатацию нового водопровода и учетных приборов.

Возможные трудности и проблемы

Даже в городах не на всех улицах обязательно проложены магистрали водопровода. Бывают случаи, когда сотрудники водоканала выбирают точку, от которой будут вести, и предлагают заказчику оплатить прокладку. Это неправильно – абонент должен оплачивать только трубопровод на своей улице.

Из-за специфики застройки в старых кварталах приходится вести трубы через территорию соседнего домовладения. Нужно договариваться с его владельцами, и оформить договор, в котором прописаны все возможные последствия прокладывания труб и ситуации в будущем (продажа участка, ремонтные работы и т. д.).

Современные магистрали – большая редкость. Состояние большинства не радует, они свое отработали и требуют замены. Также нужно приготовиться к специфическому составу воды, периодическим отключениям во время дезинфекции и ремонтных работ.

Автономное водоснабжение

Дух свободы или автономное водоснабжение

Даже копка, регулярная чистка и ремонт колодца не омрачает желание домовладельца обустроить индивидуальное водоснабжение. Отсутствие необходимости обивать пороги всех возможных инстанций и бесплатная вода стоят многого. Исключение составляют случаи бурения артезианской скважины, на которую нужно разрешение (вода из нее считается государственным богатством), но если источник на участке уже есть, то дело остается за малым.

Нужно осмотреться и прикинуть, куда будут выводиться все бытовые стоки. Желательно подальше от дома и колодца (не менее 30 м). Продумать, как лучше обустроить емкость под них: яма, колодец или современный септик закрытого типа. Ввиду стоимости ассенизации стоит призадуматься о более рациональном решении.

Конкретно для проводки воды в дом нужны только насосное оборудование и трубы с фурнитурой. Копать траншею или делать поверхностный водопровод – решать нужно индивидуально. Технология такая же, как и при подключении к центральному водопроводу. Идеальный вариант – металлопластиковые трубы. Стоят недорого, монтируются быстро, долговечны и не подвержены коррозии.

Подробный проект водоснабжения желательно заказать у профильной компании, сотрудники которой оценят все доступные варианты и предложат оптимальный. Если нет опыта выбора и использования материалов, то прокладку водопровода тоже можно доверить им.

Принимая решение о проведении центрального или автономного водопровода, взвесьте стоимость, сроки работ, качество и напор городской воды.

Накипь в чайнике. Виды накипи и способы борьбы с ней

Как сделать водопровод из колодца на даче или в частном доме

Если вы имеете загородный дом или дачу там, где отсутствует водопровод, но хотите им обзавестись, то резонно узнать, как сделать водопровод в частном доме из колодца своими руками. Пусть даже это временное жилище, но вода в доме, тем не менее, просто постоянно необходима. Для этого можно пробурить скважину, или просто вырыть колодец.

Бурение скважины – задача не из дешевых. К тому же скважина часто замуливается, чистить ее довольно проблематично.

С колодцем все проще. Вычистить его не составляет труда. А самое главное, колодцы у многих уже просто есть.

В зависимости от конкретных задач, существуют, как минимум, два варианта домашнего водопровода:

  • временный, применяемый для летнeго пребывания в доме, включая полив;
  • стационарный вариант, предполагающий использование воды в условиях постоянного проживания.

Водоснабжение дома из колодца Подробное описание процесса устройства водоснабжения частного дома из колодца.

Как провести водопровод из колодца в дом

Для того, чтобы провести водопровод в дом, лучше сразу применять стационарный вариант. Он более надежен и эффективен. А как временное решение, можно организовать дачный водопровод из колодца.

Прежде всего необходимо определиться со следующими параметрами:

  • какой предполагается средний расход воды;
  • какая высота подъема воды от колодца до верхней точки системы.

Исходя из полученных цифр, выбираем погружной насос. Вполне возможно, что в случае недостаточного давления воды в системе, придется дополнительно устанавливать водонапорную станцию. То есть, первый насос будет поднимать воду из колодца, станция же будет создавать необходимое давление. Но не все так страшно. Применение станции совместно с насосом — это довольно редкий случай.

Схема водопровода из колодца на даче

Рисуем эскиз водопровода с учетом всех потребителей, уровня прокладки подводящей трубы, точки ввода ее в помещение, расположением всех элементов системы. Определяемся с тем, из какого материала будем выполнять трубопровод. По эскизу и данным о расходе воды, рассчитываем сечение труб отдельно общих и для каждого потребителя, а также, сколько и каких потребуется приборов, фитингов, крепления и материалов.

Устройство водоснабжения из колодца — схема

На этом предварительный этап закончился. Начинаем описание системы более подробно.

Схема водопровода из колодца с погружным насосом

Использование стационарного варианта водопровода предполагает, во-первых, применение погружного насоса. Из двух вариантов погружных насосов: вибрационный и центробежный, лучше применять центробежный. Он имеет большую производительность, работает бесшумно, не создает вибраций, вызывающих замуливание колодца.

  • Погружной насос не требует его утепления на зиму, а так же предварительной закачки воды в подающую трубу. Однако, при больших морозах, даже в случае использования погружного насоса, придется утеплять сам колодец. Делается это обычно при помощи снега.
  • Насос располагают не ниже, чем на 0,8 м от дна колодца. На насос устанавливается донный фильтр. Для подачи воды вверх используется шланг. Горизонтальный участок подвода выполняется на 20 см ниже точки промерзания грунта. Вход непосредственно в помещение делается, как правило, под фундаментом.
  • Труба для подвода воды в дом укладывается с небольшим уклоном в сторону колодца. Материал трубы – полиэтилен или полипропилен. Для соединения полиэтиленовых труб, более дешевых, применяются специальные фитинги. Но они довольно дорогие. Полипропилен дороже, однако, фитинги на него имеют более низкую цену. Монтируется полипропиленовая система с помощью специального паяльника, который можно взять напрокат.
  • Чтобы избавить погружной насос от частого включения-выключения, а так же иметь запас воды, в здании устанавливают расширительный бак емкостью до 500 л. С помощью обычной поплавковой системы регулируют верхний и нижний уровни включения и отключения насоса. Бак снабжают переливной системой на случай выхода из строя отключения двигателя насоса.
  • Если есть необходимость поддерживать в системе стандартное давление (2,5-6,0 бар), придется приобрести и установить насосную станцию. Иначе расширительный бак погружного насоса пришлось бы поднять на высоту не менее 25 м. Правда, в этом случае зимний водопровод из колодца усложняется. В схему добавляются: еще один насос и ресивер. Наличие ресивера, кроме того, позволяет избежать резких перепадов давления при включении или выключении приборов потребления. На случай выхода из строя станции или пропадания света параллельно насосной станции монтируется байпас.

Устройство водозаборных (водопроводных) колодцев

Водопровод из колодца — схема распределения Как организовать водопровод из колодца — схематический рисунок Водоснабжение из колодца — принцип устройства

Схема водопровода из колодца с погружным насосом

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
