Правила установки запорной арматуры

Требования Норм касающиеся
запорной арматуры

Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации запорной арматуры. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к Запорной арматуре применяемым в промышленности и технологических установоках.

ДБН В.2.5-39 Тепловые сети

Пункт 12.9 — Глава 12 Конструкции трубопроводов

На выводе тепловой сети от источника тепловой энергии, на тепловой сети и на вводе в ЦТП следует устанавливать стальную запорную арматуру.

Для трубопроводов тепловой сети, кроме тепловых пунктов и сетей горячего водоснабжения, не допускается использование арматуры из серого чугуна в районах с расчётной температурой наружного воздуха для проектирования систем отопления ниже минус 10°C.

Арматуру для секционирования при подземной канальной и безканальной прокладке следует устанавливать только в камерах и павильонах в местах, доступных для обслуживания.

Запорную арматуру при подземной канальной прокладке трубопроводов следует устанавливать в камерах. При безканальной прокладке, как правило, запорная арматура без электропривода устанавливается безкамерно, допускается установка арматуры в камерах.

В узлах для спуска, продувания, дренажа использовать арматуру из серого чугуна не допускается. На узлах для удаления воздуха разрешается использовать арматуру двухстороннего действия без обслуживающего персонала.

На трубопроводах тепловых сетей допускается использовать арматуру из латуни и бронзы при температуре горячей воды до 200°C.

На вводе в ИТП с суммарной тепловой нагрузкой на отопление и вентиляцию 0,2 МВт и более следует использовать стальную запорную арматуру. При нагрузке ИТП менее 0,2МВТ или расчётной температуре теплоносителя 115°C и ниже допускается предусматривать на вводе арматуру из ковкого или высокопрочного чугуна.

В пределах тепловых пунктов допускается предусматривать арматуру из ковкого высокопрочного и серого чугуна.

Пункт 12.10 — Глава 12 Конструкции трубопроводов

При установке чугунной арматуры на тепловых сетях следует обеспечивать защиту её от изгибающих усилий.

Пункт 12.11 — Глава 12 Конструкции трубопроводов

Использовать запорную арматуру как регулирующую не допускается.

Пункт 12.12 — Глава 12 Конструкции трубопроводов

Для тепловых сетей, как правило, используют арматуру с концами под приварку или фланцевую.

Муфтовую арматуру допускается использовать с условным проходом Dу =125мм следует использовать с редуктором. Запорную арматуру Dу>=500мм следует использовать с электроприводом. Арматуру, для открытия и закрытия которой необходимо усилие более 250Н, следует использовать с электрическими приводами.

При дистанционном управлении запорной арматурой, арматуру на байпасах следует использовать также с электроприводом.

Пункт 16.7.4 — Раздел 16.7 Схемы присоединения потребителей к тепловой сети — Глава 16 Тепловые пункты

Использование муфтовых соединений трубопроводов подающей линии допускается при согласовании с теплоснабжающей организацией.

СНиП 2.04.01 Внутренний водопровод и канализация зданий

Пункт 10.3 — Глава 10 Трубопроводы и арматура

Трубопроводную, водоразборную и смесительную арматуру для систем хозяйственно-питьевого водопровода следует устанавливать на рабочее давление 0,6 МПа (6 кгс/см2); арматуру для отдельных противопожарных систем и хозяйственно-противопожарного водопровода — на рабочее давление не более 1,0 МПа (10 кгс/см2); арматуру для отдельных производственных систем водопровода — на рабочее давление, принимаемое по технологическим требованиям.

Пункт 10.4 — Глава 10 Трубопроводы и арматура

Конструкция водоразборной и запорной арматуры должна обеспечивать плавное закрывание и открывание потока воды. Задвижки (затворы) необходимо устанавливать на трубах диаметром 50 мм и более.

  • 1. При закольцованных по вертикали стояках допускается устанавливать на них в верхней части и на перемычках пробковые сальниковые краны. У основания стояка следует предусматривать вентиль и спускную пробку.
  • 2. Допускается при обосновании применять вентили диаметром 50 и 65 мм.

Пункт 10.5 — Глава 10 Трубопроводы и арматура

Установку запорной арматуры на внутренних водопроводных сетях надлежит предусматривать:

  • на каждом вводе;
  • на кольцевой разводящей сети для обеспечения возможности выключения на ремонт ее отдельных участков (не более чем полукольца);

На кольцевой сети производственного водопровода холодной воды из расчета обеспечения двусторонней подачи воды к агрегатам, не допускающим перерыва в подаче воды;

  • у основания пожарных стояков с числом пожарных кранов 5 и более;
  • у основания стояков хозяйственно-питьевой или производственной сети в зданиях высотой 3 этажа и более;
  • на ответвлениях, питающих 5 водоразборных точек и более;
  • на ответвлениях от магистральных линий водопровода;
  • на ответвлениях в каждую квартиру или номер гостиницы, на подводках к смывным бачкам, смывным кранам и водонагревательным колонкам, на ответвлениях к групповым душам и умывальникам;
  • у оснований подающих и циркуляционных стояков в зданиях и сооружениях высотой 3 этажа и более;
  • на ответвлениях трубопровода к секционным узлам;
  • перед наружными поливочными кранами;
  • перед приборами, аппаратами и агрегатами специального назначения (производственными, лечебными, опытными и др.) в случае необходимости.

  • 1. Запорную арматуру следует предусматривать у основания и на верхних концах закольцованных по вертикали стояков.
  • 2. На кольцевых участках необходимо предусматривать арматуру, обеспечивающую пропуск воды в двух направлениях.
  • 3. Запорную арматуру на водопроводных стояках, проходящих через встроенные магазины, столовые, рестораны и другие помещения, недоступные для осмотра в ночное время, следует устанавливать в подвале, техническом подполье или техническом этаже, к которым имеется постоянный доступ.
  • 4. При установке на ответвлении в квартиру запорной арматуры, в том числе при коллекторной системе, установку ее у смывных бачков допускается не предусматривать.
  • 5. Запорную арматуру на вводе, при наличии ее у водомерного узла, допускается на предусматривать.
  • 6. В жилых и общественных зданиях высотой 7 этажей и более с одним пожарным стояком в средней части стояка необходимо предусматривать ремонтную задвижку.

Пункт 10.6 — Глава 10 Трубопроводы и арматура

При расположении водопроводной арматуры диаметром 50 мм и более на высоте свыше 1,6 м от пола следует предусматривать стационарные площадки или мостики для ее обслуживания.

Примечание. При высоте расположения арматуры до 3 м и диаметре до 150 мм допускается использовать передвижные вышки, стремянки и приставные лестницы с уклоном не более 60° при условии соблюдения правил техники безопасности.

Пункт 10.17 — Глава 10 Трубопроводы и арматура

При проектировании систем горячего водоснабжения следует применять промышленную трубопроводную арматуру общего назначения. Запорную арматуру диаметром до 50 мм включ. следует применять бронзовую, латунную или из термостойких пластмасс.

Пункт 10.18 — Глава 10 Трубопроводы и арматура

Уплотнительные прокладки и сальниковые уплотнители для арматуры системы горячего водоснабжения следует предусматривать из термостойких материалов, разрешенных к применению Главным санитарно-эпидемиологическим управлением Минздрав СССР.

Не допускается использовать для этих целей материалы, которые могут ухудшить качество горячей воды (вызвать запах, изменение цвета и др.).

Пункт 12.16 — Глава 12 Насосные установки

На напорной линии у каждого насоса следует предусматривать обратный клапан, задвижку и манометр, а на всасывающей — установку задвижки и манометра.

При работе насоса без подпора на всасывающей линии задвижку устанавливать на ней не требуется.

СНиП II-35 Котельные установки

Пункт 8.14 — Глава 8 Трубопроводы

Задвижки диаметром 500мм и более должны приниматься с электроприводом.

Предусматривать установку задвижек с электроприводами на трубопроводах меньшего диаметра допускается при соответствующем обосновании (по условиям работы насосных агрегатов и оборудования, безопасности, дистанционного управления, автоматизации).

Системы внутреннего холодного и горячего водоснабжения

10. Трубопроводы и арматура

Сети внутреннего водопровода холодной воды

10.1.* Для внутренних трубопроводов холодной и горячей воды следует применять пластмассовые трубы и фасонные изделия из полиэтилена, полипропилена, поливинилхлорида, полибутилена, металлополимерные, из стеклопластика и других пластмассовых материалов — для всех сетей водоснабжения, кроме раздельной сети противопожарного водоснабжения.

Для всех сетей внутреннего водопровода допускается применять медные, бронзовые и латунные трубы, фасонные изделия, а также стальные с внутренним и наружным защитным покрытием от коррозии.

Для сельскохозяйственных предприятий допускается применять асбестоцементные трубы.

Прокладка пластмассовых труб должна предусматриваться преимущественно скрытой: в плинтусах, штробах, шахтах и каналах. Допускается открытая прокладка подводок к санитарно-техническим приборам, а также в местах, где исключается механическое повреждение пластмассовых трубопроводов.

Для хозяйственно-питьевого холодного и горячего водопровода следует применять трубы из материалов, разрешенных для применения Госкомсанэпиднадзором России.

Трубы и фасонные изделия должны выдерживать:

пробное давление воды, превышающее рабочее давление в сети в 1,5 раза, но не менее 0,68 МПа, при постоянной температуре холодной воды — 20°С, а горячей — 75°С;

пробное давление воды, равное рабочему давлению в сети горячего водоснабжения, но не менее 0,45 МПа, при температуре воды (при испытаниях) 90°С;

постоянное давление воды, равное рабочему давлению воды в сети, но не менее 0,45 МПа, при постоянной температуре холодной воды — 20°С в течение 50-летнего расчетного периода эксплуатации, а при постоянной температуре горячей воды — 75°С в течение 25-летнего расчетного периода эксплуатации.

10.2. Трубопроводы из сгораемых материалов, прокладываемые в помещениях категорий А, Б и В по пожарной опасности, следует защищать от возгорания.

10.3. Трубопроводную, водоразборную и смесительную арматуру для систем хозяйственно-питьевого водопровода следует устанавливать на рабочее давление 0,6 МПа (6 кгс/кв.см); арматуру для отдельных противопожарных систем и хозяйственно-противопожарного водопровода — на рабочее давление не более 1,0 МПа (10 кгс/кв.см); арматуру для отдельных производственных систем водопровода — на рабочее давление, принимаемое по технологическим требованиям.

10.4. Конструкция водоразборной и запорной арматуры должна обеспечивать плавное закрывание и открывание потока воды. Задвижки (затворы) необходимо устанавливать на трубах диаметром 50 мм и более.

Примечания: 1. При закольцованных по вертикали стояках допускается устанавливать на них в верхней части и на перемычках пробковые сальниковые краны. У основания стояка следует предусматривать вентиль и спускную пробку.

2. Допускается при обосновании применять вентили диаметром 50 и 65 мм.

10.5. Установку запорной арматуры на внутренних водопроводных сетях надлежит предусматривать:

на каждом вводе;

на кольцевой разводящей сети для обеспечения возможности выключения на ремонт ее отдельных участков (не более чем полукольца);

на кольцевой сети производственного водопровода холодной воды из расчета обеспечения двусторонней подачи воды к агрегатам, не допускающим перерыва в подаче воды;

у основания пожарных стояков с числом пожарных кранов 5 и более;

у основания стояков хозяйственно-питьевой или производственной сети в зданиях высотой 3 этажа и более;

на ответвлениях, питающих 5 водоразборных точек и более;

на ответвлениях от магистральных линий водопровода;

на ответвлениях в каждую квартиру или номер гостиницы, на подводках к смывным бачкам, смывным кранам и водонагревательным колонкам, на ответвлениях к групповым душам и умывальникам;

у оснований подающих и циркуляционных стояков в зданиях и сооружениях высотой 3 этажа и более;

на ответвлениях трубопровода к секционным узлам;

перед наружными поливочными кранами;

перед приборами, аппаратами и агрегатами специального назначения (производственными, лечебными, опытными и др.) в случае необходимости.

Примечания: 1. Запорную арматуру следует предусматривать у основания и на верхних концах закольцованных по вертикали стояков.

2. На кольцевых участках необходимо предусматривать арматуру, обеспечивающую пропуск воды в двух направлениях.

3. Запорную арматуру на водопроводных стояках, проходящих через встроенные магазины, столовые, рестораны и другие помещения, недоступные для осмотра в ночное время, следует устанавливать в подвале, техническом подполье или техническом этаже, к которым имеется постоянный доступ.

4. При установке на ответвлении в квартиру запорной арматуры, в том числе при коллекторной системе, установку ее у смывных бачков допускается не предусматривать.

5. Запорную арматуру на вводе, при наличии ее у водомерного узла, допускается на предусматривать.

6. В жилых и общественных зданиях высотой 7 этажей и более с одним пожарным стояком в средней части стояка необходимо предусматривать ремонтную задвижку.

10.6. При расположении водопроводной арматуры диаметром 50 мм и более на высоте свыше 1,6 м от пола следует предусматривать стационарные площадки или мостики для ее обслуживания.

Примечание. При высоте расположения арматуры до 3 м и диаметре до 150 мм допускается использовать передвижные вышки, стремянки и приставные лестницы с уклоном не более 60° при условии соблюдения правил техники безопасности.

10.7. На внутреннем водопроводе необходимо предусматривать на каждые 60-70 м периметра здания по одному поливочному крану, размещаемому в коверах около зданий или в нишах наружных стен зданий.

Читать еще:  Подхваты для штор своими руками: пять свежих идей

Примечание. Для зданий, расположенных в климатических подрайонах IА, IБ и IГ, а также на территории промышленных предприятий установку поливочных кранов следует предусматривать в зависимости от степени благоустройства, наличия зеленых насаждений и других местных условий, а также способа полива.

10.8. Питьевые фонтанчики или установки для снабжения газированной водой следует предусматривать на расстоянии не более 75 м от рабочих мест в зданиях. Типы приборов и места их расположения устанавливаются строительной частью проекта.

10.9.* Для обеспечения заданного давления в системе водоснабжения здания следует предусматривать установку регуляторов давления:

на вводе водопровода в здание, если давление в наружной сети превышает величины, установленные в п.6.7*;

на секционированных (по высоте) участках водопровода в зданиях высотой более 40 м.

Для обеспечения нормативного расхода воды водоразборной арматурой рекомендуется, как правило, предусматривать установку регуляторов расхода воды на водоразборной арматуре, при этом расход воды водоразборной арматурой не должен превышать секундный расход воды по обязательному приложению 2 при давлении воды более 0,1 МПа и допустимых отклонениях расхода ±10%.

10.10. Установку регуляторов давления на вводах систем водоснабжения в здания и микрорайоны следует предусматривать после отключающей задвижки водомерного узла или насосов хозяйственно-питьевого водоснабжения, при этом после регулятора надлежит предусматривать установку задвижки. Для контроля за работой и наладкой регулятора давления до и после него должны быть установлены манометры. Установку регулятора давления на вводе в квартиру следует предусматривать после запорной арматуры на вводе.

10.11. В мусорокамерах жилых зданий следует устанавливать поливочный кран с подведением холодной и горячей воды. При высоте здания 10 этажей и более, кроме того, следует предусматривать установку спринклера.

10.12. Установку поливочных кранов надлежит предусматривать:

в гардеробах рабочей одежды загрязненных производств;

в общественных уборных;

в уборных с тремя унитазами и более;

в умывальных помещениях с пятью умывальниками и более;

в душевых помещениях с тремя душами и более;

в помещениях, при необходимости мокрой уборки полов.

Примечание. Для зданий и сооружений, оборудованных системой горячего водоснабжения, к поливочным кранам следует предусматривать подведение холодной и горячей воды.

10.13. При проектировании внутреннего водопровода холодной и горячей воды следует предусматривать мероприятия по борьбе с шумом и вибрацией арматуры и трубопроводов.

Пункт 10.14 исключить.

10.15. В системах горячего водоснабжения для подачи воды следует предусматривать установку смесителей с раздельной подводкой к ним горячей и холодной воды.

Допускается не предусматривать установку смесителей в системах горячего водоснабжения, если для водоразбора подача воды принята без подмешивания холодной воды.

10.16. Установку обратных клапанов в системах горячего водоснабжения следует предусматривать:

на участках трубопроводов, подающих воду к групповым смесителям;

на циркуляционном трубопроводе перед присоединением его к водонагревателям;

на ответвлениях от обратного трубопровода тепловой сети к терморегулятору;

на циркуляционном трубопроводе перед присоединением его к обратному трубопроводу тепловой сети в системах с непосредственным водоразбором из трубопроводов тепловых сетей.

10.17. При проектировании систем горячего водоснабжения следует применять промышленную трубопроводную арматуру общего назначения. Запорную арматуру диаметром до 50 мм включительно следует применять бронзовую, латунную или из термостойких пластмасс.

10.18. Уплотнительные прокладки и сальниковые уплотнители для арматуры системы горячего водоснабжения следует предусматривать из термостойких материалов, разрешенных к применению Главсанэпиднадзором России.

Не допускается использовать для этих целей материалы, которые могут ухудшить качество горячей воды (вызвать запах, изменение цвета и др.).

10.19. Дросселирующие диафрагмы для системы горячего водоснабжения следует предусматривать из полимерных материалов, латуни или нержавеющей стали.

10.20. Регуляторы давления в системах горячего водоснабжения при необходимости следует устанавливать с учетом требований пп. 10.9 и 10.10.

Установка запорной арматуры трубопровода

Любая запорная арматура служит для перекрывания потока среды, циркулирующей по трубопроводу. Без нее обойтись практически невозможно ни на одном трубопроводе.

При прокладке коммуникаций монтаж запорной арматуры является одним из важнейших этапов строительных работ. Существует множество разновидностей запорной арматуры, поэтому установка какого-то определенного ее вида может значительно отличаться от монтажа других устройств.

Установка запорной арматуры должна осуществляться только специалистами, имеющими соответствующие допуски и необходимые инструменты. От качества монтажа зависит работоспособность всего трубопровода, его долговечность и безопасность.

Правила хранения запорной арматуры

Все запорные элементы, имеющие резиновые уплотнители, должны храниться на складах в полуоткрытом положении. Если предполагается длительное хранение, то металлические части должны быть обработаны для защиты от возможного образования коррозии. Резиновые уплотнители также желательно смазать силиконовой смазкой для предотвращения их растрескивания.

Правила монтажа запорной арматуры

Можно долго перечислять требования по установке запорной арматуры, но мы остановимся на самых важных требованиях, без которых обойтись просто невозможно:

  • Непосредственно перед процессом монтажа необходимо произвести чистку трубопровода и самой арматуры, если они находились на хранении. Чистку можно провести вручную, используя специальные щетки, а можно использовать для этой цели напор воды или пара.
  • Устанавливаемую арматуру, в частности задвижки недопустимо перемещать за шток, так как это может привести к его поломке.
  • Вся арматура должна устанавливаться только на прямолинейных участках трубопровода. Недопустимо выполнять монтаж запорной арматуры на неровных участках, так как в местах изгибов трубопровода постоянно возникают перепады давления. А это быстро сказывается на герметичности соединений арматуры с трубопроводом.

При монтаже арматуру следует беречь от ударов, падений, повреждений внешнего покрытия. Все эти действия могут привести к частичной или полной потере арматурой своих качеств, проявлению коррозии.

  • Если устанавливаемые запорные элементы имеют большой вес, необходимо обеспечить для них дополнительные опоры. Это обезопасит их от разрушения прокладок или элементов крепежа.
  • Перед установкой фланцевых приборов необходимо проверить состояние фланцев на предмет отсутствия дефектов.
  • Если на корпусе арматуры имеются стрелки, показывающие направление движения рабочего потока, то установка арматуры выполняется с учетом этих указаний. Это свойственно, например, шиберам или обратным клапанам.
  • Затяжка болтов и других элементов крепежа не должна быть очень сильной. При излишних усилиях могут образоваться трещины на корпусах запорных элементов, сократится их срок использования. Кроме того, прокладки очень быстро придут в негодность.
  • Сварка должна производиться только в открытом положении арматуры.

Перечислим условия, которые следует соблюдать, выполняя монтаж различных видов запорной арматуры.

Перед выполнением работы необходимо убедиться, что из системы стравлено давление, отключено питание электрических приводов.

Обратные клапаны:

  1. Следует соблюдать указанные в нормативах монтажные расстояния.
  2. Направление потока должно соответствовать указателю на корпусе.
  3. Учитывается режим пульсации.
  4. Размеры клапана и трубопровода должны быть идентичными.

Дисковые поворотные затворы:

  1. В процессе монтажа диск затвора должен быть немного приоткрыт.
  2. При закручивании болтов на фланцевом соединении очень легко повредить прокладку, поэтому затяжку не доводить до конца.
  3. Диаметры фланцевых соединений затвора и трубопровода должны быть строго идентичны.
  1. При установке шарового крана используется только рожковый или разводной ключ. Газовый трубный ключ или щипцы использовать не рекомендуется, так как они могут повредить корпус крана.
  2. Корпус крана запрещено зажимать в тиски.
  3. Вес труб, особенно металлических, не должен восприниматься корпусом крана.
  4. Не прикладывайте очень большие усилия для прикручивания крана к трубе. Это может повредить кран.
  5. Для обеспечения герметичности соединения крана с трубопроводом используйте специальные герметизирующие ленты, которые наматываются на место резьбового соединения. Поверх ленты накручивается кран. Плюсом такой ленты является возможность легкого снятия крана в случае необходимости его замены.

Шиберные ножевые задвижки:

  1. Необходимо учитывать направление потока рабочей среды.
  2. После установки нужно убедиться в том, что виден индикатор положения задвижки.
  3. Гайки не закручивать до конца во избежание повреждения прокладки. После пуска по трубопроводу потока, следует убедиться в герметичности соединения. В случае протечки гайки подтягиваются до устранения протекания.

Одностворчатый обратный клапан:

  1. При установке клапана нужно воспользоваться крючком для того, чтобы опустить клапан между фланцами.
  2. Если монтаж осуществляется в горизонтальном положении, то данный крючок располагается вертикально относительно трубопровода.

Двухстворчатый обратный клапан:

  1. Для ДУ более 150 монтаж клапана при нисходящем потоке строго запрещен во избежание поломки клапана.
  2. В документах указывается необходимость проверки работоспособности пружин клапана до его установки на трубопровод.

Шаровой обратный клапан:

  1. Повышенное внимание уделяется монтажу шарового клапана в горизонтальном положении и при небольших давлениях. Проверяется полное перекрытие шаром потока жидкости в трубопроводе.
  2. С целью смягчения гидроударов при возвращении металлического шара для ДУ более 250, установка шарового клапана может быть выполнена с перекосом.

Места установки запорной арматуры выбираются с таким расчетом, чтобы обеспечить надежное функционирование трубопровода. При этом используется минимальное ее число, которое необходимо для нормальной работы.

Установка предохранительной запорной арматуры: инструкция

Ваше сообщение отправлено!

  • Главная

Установка предохранительной запорной арматуры: инструкция

Монтаж запорной арматуры. Часть 1

Запорной называется трубопроводная арматура, главное назначение которой – перекрытие потока среды. Есть несколько видов запорных арматур:

  • — вентили (клапаны);
  • — краны;
  • — задвижки;
  • — заслонки.

Для эффективного функционирования важно не только купить подходящий вид запорной арматуры, но и правильно установить устройство.

Правила монтажа

При установке необходимо соблюдать следующие правила.

  1. 1. Чистота трубопровода. Необходимо удалить пыль, листья, насекомых, грязь, попадающие в трубопровод при перевозке или хранении. Чистку проводят либо вручную, либо с помощью струи сжатого воздуха, воды или пара. Выбор способы чистки зависит от степени загрязнений и типа оборудования. Регулярная чистка поможет избежать нарушения герметичности, удалить окалины от сварки.
  2. 2. Ревизия фланцев. Нужно визуально убедиться, что фланцы гладкие, без изломов и сколов, углублений.
  3. 3. Выбор области установки. Запорная арматура монтируется только на прямом участке. Важно избегать угловатых областей. Напряжение, образующееся в зонах изгиба, может привести к нарушению герметичности и протечкам.
  4. 4. Скачки давления. Важно избегать скачков давления в системах с жидкостью, т.к. они приводят к избыточному давлению и значительно сокращают период эксплуатации арматуры. Кроме того, скачок давления может повредить насосное оборудование и трубопровод. Для предотвращения резких перепадов давления, необходимо установить обратный клапан, стабилизирующий поток воды при резких запусках двигатели.
  5. 5. Дополнительные опоры. Для избежание преждевременного износа винтов необходимо установить дополнительные опоры, особенно для крупногабаритных арматур.
  6. 6. Не пережимать. Нельзя переживать изделие, иначе могут появиться заломы и трещины.
  7. 7. Сварка. Во время сварочных работ, арматура из нержавейки должна находится в открытом положении.
  • — цеплять шток, опуская или поднимая задвижки;
  • — механические повреждения: удары, падения при транспортировке и монтаже.
  • — проверить целостность покрытия (царапины и сколы на защитном покрытии приводят к ранней коррозии);
  • — обвязать тросом во время настройки;
  • — поднимать штурвал задвижки во время сварки;
  • — обеспечить соответствие направления задвижки и потока.

Соблюдение перечисленных правил поможет избежать неприятных последствий при установке и использовании запорной арматуры.

Как хранить

В открытом виде хранится запорная арматура с прорезиненными уплотнителями, с металлическими прокладками – в закрытом. В помещении важно сохранять сухость воздуха, не допускать повышение влажности. Независимо от вида, нужно защитить арматуры от воздействия:

  • — осадков и сырости (приводят к коррозии);
  • — песка, земли, ветра (способствуют преждевременному износу прокладок);
  • — высоких температур, солнца (негативно влияют на поверхность изделия).

Если вы не уверены в выборе вида запорной арматуры или правильности установки, позвоните по телефону 8 800 555-3883. Наши специалисты помогут подобрать и установить арматуру.

Установка, замена и ремонт запорной арматуры трубопровода своими руками

Установка запорной арматуры производится на любой трубопровод, независимо от его вида и назначения, так как именно эти элементы системы позволяют перекрывать прохождение потока в случае аварии. Как правильно установить новую арматуру взамен вышедшей из строя или произвести текущий ремонт устройств, читайте далее.

Устройства для перекрытия потока в трубопроводе

Разновидности запорной арматуры

В зависимости от способа установки запорная арматура подразделяется на следующие виды:

  • резьбовую, то есть монтаж запорной арматуры трубопроводов производится при помощи резьбовых соединений;

Устройство с резьбовым способом соединения

  • фланцевую. Устройства фиксируются на трубопровод при помощи фланцев;
Читать еще:  Наш фундамент под дом – надежная опора

Устройство, устанавливаемое при помощи фланцев

  • приварную. Для монтажа приварной арматуры требуется сварочный аппарат.

Устройство, фиксируемое методом сварки

Замена арматуры трубопровода

Чтобы заменить арматуру на трубопроводе, необходимо произвести:

  • демонтаж старого запорного устройства;
  • установку нового элемента.

Процесс замены зависит от вида арматуры.

Как заменить резьбовую арматуру

Чтобы поменять арматуру с резьбовым соединением, потребуются:

  • ключи соответствующего размера или разводной ключ;
  • прокладки, которые в большинстве случаев поставляются в комплекте к устройству;
  • материал для герметизации резьбы. Можно использовать обыкновенную льняную нить или ФУМ-ленту.

Снятие арматуры с трубопровода производится следующим способом:

  1. в первую очередь необходимо перекрыть снабжение трубопровода. Если замена требуется на частной сети, то для отключения отдельного участка необходимо воспользоваться ближайшим исправным краном. Если требуется поменять устройство, установленное на общедомовой сети, то для отключения необходимо привлекать специалистов обслуживающей организации;
  2. далее откручиваются все соединительные элементы. Если резьба не откручивается, то можно использовать, например, WD-40 (специальный состав для смазки резьбы).

Специальный состав, облегчающий откручивание резьбы

Далее производится монтаж запорной арматуры:

  1. места, где располагается резьба, очищаются от ржавчины, накипи и иных загрязнителей. Если удалить налет водой не получается, то можно воспользоваться растворителями;
  2. проверяется качество резьбы. На месте крепления арматуры не должно быть сколов, трещин и иных повреждений. При обнаружении повреждений резьба восстанавливается с помощью специальных инструментов;

Устранение повреждений на резьбе

  1. производится сборка запорного устройства. На все стыки устанавливаются резиновые прокладки;
  2. резьба герметизируется выбранным материалом;

Уплотнение резьбы ФУМ-лентой

  1. арматура крепится на место.

Монтаж арматуры на отопительную систему

Процесс замены запорного крана с восстановлением поврежденной резьбы подробно представлен на видео.

Как заменить фланцевую арматуру

Фланцевая арматура крепится специальными элементами (фланцами), которые соединяются между собой болтами. Для замены устройства с фланцевым креплением необходимо:

  1. удалить нерабочую арматуру. Для этого достаточно открутить фиксирующие болты с обеих сторон устройства;
  2. очистить места крепления от загрязнений;
  3. при необходимости выровнять поверхность фланцев абразивными материалами;
  4. установить герметизирующие прокладки на фланцы, закрепленные к трубопроводу;
  5. произвести крепление крана при помощи новых болтов.

Крепление фланцевого запорного устройства к трубопроводу

Как заменить приварную арматуру

Чтобы самостоятельно поменять приварное запорное устройство, потребуются:

  • болгарка;
  • наждачная бумага;
  • сварочный аппарат.

Работы выполняются по следующей схеме:

  1. при помощи болгарки вырезается участок трубопровода, на котором установлен запорный кран;

Демонтаж приварного запорного устройства

  1. концы труб зачищаются;
  2. приваривается новое устройство для перекрытия трубопровода.

Установка приварного крана

Ремонт арматуры своими руками

Чтобы устройства служили более длительный период времени, необходимо периодически производить обслуживание и ремонт запорной арматуры.

Наиболее частыми причинами протечки являются:

  • износ уплотнительных прокладок;
  • недостаточная набивка сальника.

Для замены прокладок производятся следующие действия:

  1. частичная разборка устройства. Разводным ключом снимается кран-букса, которая фиксирует шпиндель;
  2. удалить изношенную прокладку. В некоторых устройствах прокладка крепится при помощи болта, а в других – просто накладывается на стержень;
  3. установить новую прокладку и собрать кран;
  4. проверить герметичность устройства.

Устранение протечки запорной арматуры

Ремонт запорной арматуры при необходимости уплотнения набивки сальника производится следующим способом:

  1. перекрывается поток в трубопроводе;
  2. откручивается накидная гайка. Чтобы правильно проделать операции и ослабить именно нужную гайку, надо зафиксировать шток в одном положении;
  3. для снятия маховика и втулки сальника необходимо ослабить фиксирующий винт;
  4. удаляется сальниковая набивка (если требуется полная замена материала) или дополняется нужное количество набивки (при небольшом износе);
  5. арматура собирается в обратном порядке и проверяется устранение протечки.

Устранение протечки, вызванной недостаточной набивкой сальника

Все виды запорной арматуры взаимозаменяемы. Например, на место приварного крана можно установить резьбовой вентиль и так далее. Процесс установки нового запорного устройства производится по схемам, представленным в статье.

Правила установки запорной арматуры

Разъясните вопрос применения НТД в части установки УЗА с э/пр на подводных переходах согласно ГОСТ 55990 и СП 284.1325800.2016.

В настоящий момент разрабатываем проект на промысловый нефтепровод Ду400.

Проектирование выполняется в соответствии с ГОСТ 55990.

Согласно ГОСТ 55990 проектируемый нефтепровод относится ко II классу.

В проекте предусмотрено выполнение переходов через водные преграды шириной более 10м и глубиной более 1.5м.

При этом на переходах установлена категория «С» средняя.

Согласно п.9.2.1 ГОСТ 55990 требуется установка УЗА на подводных переходах нефтепроводов категории В при пересечении водных преград шириной более 10м и глубиной более 1.5м.

Соответственно в случае перехода категории «С» установка УЗА согласно ГОСТ 55990-2014 не требуется.

В соответствии с СП 284.1325800.2016:

«9.2.1 На трубопроводах надлежит предусматривать установку запорной арматуры.

. — на обоих концах перехода трубопровода через водные преграды в зависимости от рельефа трассы, с каждой стороны перехода — для исключения поступления транспортируемого продукта в водоем, при этом запорная арматура должна быть установлена на отметках выше ГВВ 10 %-ной обеспеченности;».

Т.о., согласно СП 284.1325800.2016, следует устанавливать запорную арматуру на подводных переходах в независимости от ширины и глубины водной преграды, что противоречит ГОСТ 55990.

При этом в случае установки УЗА на подводных переходах для нефтепроводов II класса необходимо оснащении дистанционным управлением согласно ГОСТ 55990:

«9.2.2 Охранная запорная арматура устанавливаемая на входе подключения трубопроводов к площадкам УКПГ УППГ ГС КС ПХГ ДКС ГПЗ ЦПС ПС а также на нефтепроводах нефтегазопроводах и конденсатопроводах I и II классов при переходе их через водные преграды и при прокладке их выше отметок зданий и сооружений населенных пунктов и промысловых объектов энергетического диспетчерско-производственного и жилищно-бытового назначения должна быть оборудована системой мониторинга».

«9.2.2 Запорная арматура, устанавливаемая на нефтепроводах, нефтепродуктопроводах и конденсатопроводах I и II классов, при переходе их через водные преграды и при прокладке выше отметок зданий и сооружений должна быть оборудована устройствами, обеспечивающими дистанционное управление и сигнализацию в случае утечек продукта».

Прошу уточнить, какие имеются риски при прохождении ГГЭ в случае не установки электроприводной УЗА согласно ГОСТ 55990. В качестве решения также рассматривается возможность установки ручной УЗА.

1. При проектировании промысловых трубопроводов в обязательном порядке необходимо руководствоваться Федеральными нормами и правилами в области промышленной безопасности «Правила безопасной эксплуатации внутрипромысловых трубопроводов», Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности» (см. Пункты 718 -761).

В соответствии с законодательством Российской Федерации, положения Федеральных норм и правил распространяются на организации, осуществляющие деятельность в области промышленной безопасности ОПО на территории Российской Федерации и на иных территориях, над которыми Российская Федерация осуществляет юрисдикцию в соответствии с законодательством Российской Федерации и нормами международного права, независимо от их организационно-правовых форм и форм собственности и имеют статус обязательного исполнения.

2. Необходимость обязательной установки запорной арматуры в концевых точках участка перехода всех промысловых трубопроводов через водную преграду (переход трубопровода подводный: Участок трубопровода, проложенный через реку или водоем шириной в межень по зеркалу воды более 10 и глубиной свыше 1,5 м, или шириной по зеркалу воды в межень 25 м и более независимо от глубины (см. пункт 3.16 свода правил СП 36.13330.2012 «Магистральные трубопроводы») — прим) установлена:

а) Пунктами 723 и 721 Федеральных нормам и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности».

Третий абзац пункта 723 Федеральных норм и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности» гласит:

«Нефтегазопроводы и водопроводы, имеющие участки, относящиеся к особо опасным (пересечение с водными преградами, автомобильными и железными дорогами, технологическими коммуникациями), разрешается подвергать иной предпусковой приборной диагностике».

Пункт 721 Федеральных норм и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности» гласит:

«721. Для присоединения запорной арматуры, регуляторов давления и другой аппаратуры, а также контрольно-измерительных приборов применяются фланцевые и резьбовые соединения.

Не допускается присоединение труб к фланцам запорной арматуры сваркой.

В начале и конце каждого трубопровода следует устанавливать запорные устройства для экстренного вывода трубопроводов из эксплуатации. Запорные устройства должны также устанавливаться на опасных участках».

б) Пунктами 16 -19 Федеральных норм и правила в области промышленной безопасности «Правила безопасной эксплуатации внутрипромысловых трубопроводов».

Пункт 16 гласит:

«16. В составе ВПТ должны быть определены опасные участки (участки, расположенные вблизи населенных пунктов, переходы через естественные и искусственные преграды, участки, проходящие в особых природных условиях и по землям особо охраняемых природных территорий, участки высокой и повышенной коррозионной опасности), по которым проектной документацией (документацией) должны быть предусмотрены дополнительные меры, направленные на снижение риска аварий».

Специальная мера безопасности, касающаяся установки запорных устройств и снижающая риск аварии, предусмотрена в пункте 19, а именно:

«19. Для опасных участков ВПТ проектной документацией (документацией) должны быть предусмотрены специальные меры безопасности, снижающие риск аварии, инцидента, основными из которых являются:

установка дополнительной запорной арматуры;

Учитывая дату утверждения ГОСТ Р 55990-2014 «Месторождения нефтяные и газонефтяные. Промысловые трубопроводы. Нормы проектирования» — 01.04.2014, более жёсткие требования вышеназванных ФНиП в нём учтены быть не могли.

3. Необходимость оснащения вышеуказанной запорной арматуры устройствами, обеспечивающими дистанционное управление и сигнализацию в случае утечек продукта, предусмотрена в пункте 19 Федеральных норм и правил в области промышленной безопасности «Правила безопасной эксплуатации внутрипромысловых трубопроводов», а именно:

«19. Для опасных участков ВПТ проектной документацией (документацией) должны быть предусмотрены специальные меры безопасности, снижающие риск аварии, инцидента, основными из которых являются:

оснащение системой обнаружения утечек;

Данное требование ФНиП учтено соответствующими положениями ГОСТ Р 55990-2014 и СП 284.1325800.2016 «Трубопроводы промысловые для нефти и газа. Правила проектирования и производства работ» в полном объёме и никаких противоречий нет.

Учитывая изложенное, требованиям вышеуказанных Федеральных норм и правил в области промышленной безопасности, касающимся установки запорной арматуры в концевых точках участка перехода промысловых трубопроводов через водную преграду и оснащения этой арматуры устройствами, обеспечивающими дистанционное управление и сигнализацию, в полной мере отвечают положения СП 284.1325800.2016 «Трубопроводы промысловые для нефти и газа. Правила проектирования и производства работ», при этом риск получения замечания при прохождении экспертизы ПД в случае невыполнения этих требований, представляется высоким.

1. Правила эксплуатации

Раздел пятый

ЭКСПЛУАТАЦИЯ ТРУБОПРОВОДНОЙ АРМАТУРЫ

Глава I

ОСНОВНЫЕ ПРАВИЛА ЭКСПЛУАТАЦИИ АРМАТУРЫ

1. Правила эксплуатации

Эксплуатация арматуры охватывает большое количество операций, выполняемых для обеспечения бесперебойной работы основного объекта. К ним относятся управление арматурой в процессе работы основного объекта, технические осмотры и технический уход, монтаж арматуры при замене вышедших или выходящих из строя конструкций и входной контроль арматуры, поступающей для замены находящейся на трубопроводе или аппарате. Перед пуском в эксплуатацию трубопроводы, а вместе с ними арматура продуваются сжатым воздухом, азотом или паром. При гидравлическом испытании трубопровода на прочность арматура должна быть приведена в открытое положение.

Арматура должна использоваться строго по назначению, в соответствии с указаниями в техническом паспорте и технических условиях, стандартах или особых условиях заказа. Запорную арматуру использовать в качестве регулирующей или дроссельной не разрешается. Дроссельная арматура работает в условиях больших перепадов давлений, когда в седле образуются большие скорости потоков, что вызывает значительные вибрации тарелок клапанов, клиньев, дисков и других дросселирующих элементов. Применение вместо дроссельной арматуры запорной, не предназначенной и не приспособленной для работы в таких условиях, может вызвать поломку деталей. Кроме того, при действии потоков уплотняющие поверхности колец подвергаются сильному эрозионному износу, поэтому в дроссельной арматуре при закрытом ее положении могут иметь место значительные протечки среды.

Открывание затворов (запорной арматуры) должно производиться полностью, до упора, закрывание — с нормальным усилием, необходимым для создания плотности (табл. V. 1 и V.2). При открывании и закрывании арматуры применение добавочных рычагов не допускается. Арматуру, требующую для открывания больших усилий, снабжают обводом, редуктором или электрическим (или другого типа) приводом. Электрооборудование арматуры (электродвигатели и пр.) во взрывоопасных цехах должно соответствовать категории и группе взрывоопасных смесей данного производства. При открывании арматуры, снабженной обводами, вначале открывается обвод, а затем после прогрева и выравнивания давления открывается основной проход. Перед открыванием затворов на паропроводах производится прогрев трубопровода и удаление конденсата.

Читать еще:  Гидроизоляция бассейна изнутри

Учитывая большую ответственность арматуры, обслуживающей газо- и паропроводы и установки со сжатым газом и паром, огнеопасными или токсическими средами, Госгортехнадзор предусмотрел ряд правил, которые должны быть учтены при конструировании, расчете, изготовлении, монтаже и эксплуатации арматуры.

V. 1. Расчетные усилия и крутящие моменты на маховиках

V.2. Расчетные усилия и крутящие моменты на рукоятках и ключах (управление одним человеком)

Экспериментально установлено, что в условиях сухого трения ходовая гайка в арматуре быстро выходит из строя. Даже периодическая смазка резьбы во много раз увеличивает срок службы гаек. Поэтому в целях сохранения арматуры в работоспособном состоянии длительное время необходимо периодически смазывать резьбу шпинделя техническим вазелином или солидолом.

К управлению арматурой допускается только квалифицированный персонал, обладающий необходимыми знаниями и навыками. При ручном управлении арматурой необходимо следить за тем, чтобы к маховику не были приложены чрезмерно большие усилия, могущие повредить резьбу шпинделя или вызвать затруднения при последующем открывании арматуры. При быстром закрывании арматуры в системе могут возникнуть гидравлические удары; кроме того, инерционные силы и уменьшение силы трения (коэффициент трения движения) создают увеличенные усилия закрывания, могущие затруднить последующее открывание.

Арматура, предназначенная для особо ответственных установок, находящаяся как в эксплуатации, так и в резерве или ремонте, должна быть принята на учет и занесена в специальный журнал. В журнале должны быть указаны время поступления на склад, дата установки, даты и характер осмотров и ремонтов, а также состояние арматуры после каждого ремонта.

Арматура хранится на складе в упаковке завода-изготовителя или в неупакованном виде; в последнем случае проходные отверстия должны быть закрыты заглушками. Через каждые полгода на обработанных поверхностях заменяется смазка и удаляются осевшая пыль, грязь и ржавчина.

Монтаж задвижек на трубопроводе

Перед монтажом любой из задвижек на трубопроводе, будь она муфтовой, фланцевой или под приварку, необходимо соблюдать соответствие с инструкцией и правилами установки по монтажу, и рабочим проектом по трубопроводным коммуникациям.

Осмотрите задвижку, которая будет крепиться на трубопровод, нет ли сколов, коррозии, насколько качественно она выполнена, так же просмотрите резиновые уплотнители, они могли пересохнуть и полопаться при длительном хранении, ведь от этого зависит дальнейшая работа устанавливаемой вами запорной арматуры.

В продаже у компании Армашоп имеется огромный ассортимент задвижек практически на любую среду и под любой проект.

Далее мы расскажем, как хранить, транспортировать, осуществить монтаж оборудования, приведем примеры и разберем все детально.

Хранение запорной арматуры

У каждого изделия есть срок годности и правила хранения:

  1. Для монтажа лучше брать новую запорную арматуру. Допускается 2 года со срока изготовления, но только в том случае, если она правильно хранилась. В темном месте, постоянно смазывалась, в сухом месте. Если изделие новое, то при покупке, можно просто осмотреть его и запросить паспорт с производства.
  2. Почему важна температура? При сильной влажности, на запорной арматуре появляется коррозия, а это уже дефект, который может повлиять на работу. Температуру выбрать от +5 до +20 градусов, без попадания влаги, резких перепадов температуры и попадания прямого солнечного света.
  3. Упаковку от производителя лучше не выбрасывать, а хранить в ней изделие. Это поможет избежать попадания пыльного абразива в саму запорную арматуру.

Транспортировка задвижек

Изделия больших диаметров, перевозить надо очень аккуратно, ведь они тяжелые и могут повредить друг друга, поэтому транспортировку желательно осуществлять в упаковке от завода-изготовителя.

Этапы монтажа задвижек на трубопровод

Их всего три, при их соблюдении Ваша работа будет выполнена качественно.

  1. Подготовка:
  • Очистить сам трубопровод, убрать мусор, различные предметы, которые могут препятствовать воде и в ходе просто повредить саму задвижку. Это можно сделать воздушной или водной системой отчистки.
  • Взять фланцы и внимательно осмотреть их, возможно на них могут быть дефекты.
  • Подготовить само оборудование.
  1. Осмотр места установки задвижки и установки обратного клапана (он нужен для того, чтобы задвижка служила дольше, он предупреждает о гидравлических ударах). Перед тем как ставить устройство, надо проверить, чтобы у труб не было деформаций, сколов и трещин.
  2. Монтаж задвижек может быть, как фланцевый, так и под приварку. Крепление задвижки фланцами — фланцы должны быть одинаковые, чтобы подходили к трубе и к самой задвижке (если на изделии 6 отверстий для крепления, то и на фланце должно быть 6 креплений).

При монтаже под приварку, запорная арматура приваривается к трубе.

Разберем правила установки фланцевой задвижки на трубопровод

Перед монтажом необходимо убедиться, что материалы, выбранные для установки, пригодны для применяемых сред.

Монтаж фланцевой задвижки на трубопровод происходит следующим образом.

Для начала приобретаем расходный материал (фланцы, прокладки и метизы: болты, гайки). Размер расходных материалов зависит от диаметра самого устройства. Например, для задвижки Ду 100 Ру 16 на 8 отверстий под крепеж необходимо: 2 фланца, 2 прокладки, 16 болтов, 16 гаек.

  1. Подготовка самого трубопровода. Если труба грязная, ее следует очистить, это нужно для того, чтобы Вам было удобно работать и нанести верные разметки на самой трубе. Перекрываем и разрезаем трубу в том месте, где она будет установлена.
  2. Приварка фланцев, их размер должен полностью совпадать с диаметром трубопровода и запорной арматуры. Крепление происходит с помощью сварки, она обеспечит надежность соединения.
  3. В том месте, где разрезали трубу, устанавливается задвижка в открытом положении и монтируется так, чтобы отверстия на обоих фланцах были совмещены. В отверстия на фланцах вставляют болты, а потом накручиваются гайки.
  4. Между фланцами, рекомендуется установить уплотнители с обеих сторон задвижки. Это повышает герметичность.
  5. По диагонали закручиваем болты постепенно, примерно на 3-4 оборота каждый, чтобы не было перекосов. Повторяем процедуру для всех отверстий. Потом окончательно дожимаем гайки.

Выбор задвижки для трубопровода

Что бы выбрать правильную задвижку, надо сразу понимать ее технические характеристики и марку, от этого зависит ее цена. В компании Армашоп Вам помогут подобрать запорную арматуру на водопровод по вашему проекту, бюджету и характеристикам.

Правила установки запорной арматуры

Установка запорной арматуры – один из важных этапов строительства инженерных сетей. Прежде всего стоит знать, что монтаж такой арматуры должны выполнять высококвалифицированные специалисты, у которых есть достаточный опыт выполнения таких работ.

Виды запорной арматуры: дисковые поворотные затворы, обратные клапаны, задвижки и другая арматура.

Установка арматуры состоит из ряда технологических процессов, выполнение которых необходимо для обеспечения высокого качества сборки, которая послужит гарантией бесперебойной и долговечной работы.

Общие правила установки запорной арматуры

Существуют основные правила, которых необходимо придерживаться, выполняя монтаж запорной арматуры:

  1. Первое, что нужно сделать – очистить трубопровод. Сделать это можно путем удаления сторонних предметов, которые могли попасть в трубопровод в процессе хранения или транспортировки. Чистка может выполняться вручную (с помощью ершика) или нагнетанием воздуха, пара или воды. Важно отметить, что очистка трубопровода в дальнейшем должна производиться и в процессе выполнения работ, так как окалина, которая образуется при сварке, может нарушить герметичность.
  2. Следующее, что необходимо – выполнить проверку фланцев. Фланец должен быть ровным, без каких-либо изгибов; на его поверхности не должно быть никаких царапин, выемок и других дефектов.
  3. Важно учесть тот факт, что устанавливаемая аппаратура должна находиться на прямолинейном участке трубопровода. Следует избегать монтажа запорной арматуры на неровных участках, так как напряжения, которые могут возникать в местах изгиба, отрицательно сказываются на герметичности соединения, в связи с чем могут возникнуть протечки.
  4. Защита от гидравлического удара – тот момент, о котором нужно также позаботиться. Избыточное давление, которое может возникнуть при гидравлическом ударе, может значительно снизить срок эксплуатации, а также вывести из строя насосное оборудование и запорную арматуру. Именно поэтому необходима установка обратного клапана, который способен обеспечить стабильность водному потоку, которая может снизиться в результате резкой остановки-запуска двигателя либо в случае закрытия-открытия задвижки.
  5. Есть случаи (задвижки больших диаметров или тяжелые приводы), в которых нужно предусмотреть дополнительную опору, чтобы избежать несвоевременному разрушению винтов или прокладок.
  6. Не следует закрывать запорную арматуру очень сильно или перекручивать ее – возможны трещины и поломки.
  7. При сварке арматуры из нержавеющей стали, нужно оставлять ее в открытом положении.

Важная информация про задвижки

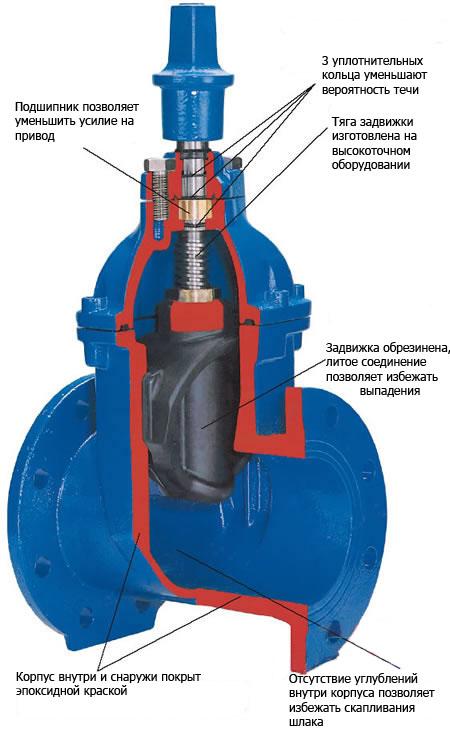

Схема устройства задвижки.

  1. Монтаж задвижек нужно выполнять с последующей их обвязкой стропом.
  2. Задвижки нельзя опускать или поднимать, при этом цепляясь за шток или штурвал.
  3. Недопустимо падение с высоты и любые удары.
  4. Позиция задвижки должна соответствовать направлению потока (что можно определить по стрелке на корпусе).
  5. Необходимо оберегать от повреждений защитное покрытие задвижек, так как они могут вызвать преждевременную коррозию.
  6. Монтаж стальных задвижек с помощью сварочных работ должен осуществляться с верхним положением штока.

В каких помещениях хранить арматуру

Запорную арматуру с резиновыми уплотнителями, а также шаровые краны, необходимо хранить в полуоткрытом положении. Что касается запорной арматуры с металлическими прокладками, стоит знать, что ее следует хранить в закрытом положении, потому как недопустимо попадание посторонних частиц. Задвижки, которые ожидают монтажа, следует хранить в закрытом сухом помещении, в которое не смогут попасть сквозняки, солнечные лучи и осадки. Важно знать, что помещение, в котором будет храниться вся запорная арматура, должно быть защищено от:

  • влаги и дождя, во избежание коррозии;
  • песка и ветра, чтобы избежать износа прокладок;
  • жары и солнца, чтобы не повреждалось покрытие, особенно арматуры из пластика, которая крайне чувствительна к ультрафиолетовым лучам.

Инструкции по монтажу запорной арматуры

  • дисковые поворотные затворы;

Схема устройства дискового поворотного затвора.

  1. Монтаж должен производиться с открытием диска на одну четверть.
  2. Следует оставить достаточно места между фланцами, чтобы избежать повреждения прокладки.
  3. Гайки завинчиваются постепенно.
  4. Диаметры ответных фланцев и затвора должны быть одинаковыми.
  5. Не стоит устанавливать дополнительную прокладку между самим корпусом и фланцами.
  • обратные клапаны;
  1. Диаметры обратных клапанов и ответных фланцев должны быть одинаковыми.
  2. Необходимо соблюдать монтажные расстояния при установке клапанов.
  3. Важно следить за правильным направлением потока при монтаже.
  4. Последнее, что нужно – соблюдать режим пульсации.
  • шиберные ножевые задвижки;
  1. Проверить видно ли индикатор положения.
  2. После опрессовки следить за протечками и зажать гайками, если это будет нужно.
  3. Проверить направление потока при монтаже.
  4. Соблюдать правильное положение ножевых задвижек.
  • шаровой обратный клапан;

Схема устройства шарового крана.

  1. Относительное уплотнение для чистой воды.
  2. Уделить особое внимание при малых давлениях и горизонтальном монтаже.
  3. Для уменьшения гидравлических ударов при возвращении шара для ДУ > 250 монтаж может быть с перекосом направления.
  • одностворчатый обратный клапан;
  1. Для опускания между фланцами необходимо использование крючка.
  2. В горизонтальном положении крючок к трубопроводу следует устанавливать вертикально.
  • двухстворчатый обратный клапан;
  1. Монтаж при нисходящем потоке для ДУ > 150 запрещен.
  2. Необходимо проверить работу пружин.
  • шаровой кран;
  1. Никогда нельзя зажимать корпус крана в тиски.
  2. Завинчивать соединения крана стоит крайне осторожно.
  3. Крутить или держать кран нужно разводным гаечным ключом со стороны привинчивания.
  4. Нельзя использовать трубный циркульный ключ или щипцы, которые способны повредить внешнюю оболочку крана.
  5. Запрещается использовать удлинение ручки ключа для сильного зажатия. Это может привести к деформации корпуса или трещинам резьбовых соединений.
  6. Максимальная сила приложенная для завинчивания должна быть не более 30 Нм.
  7. Не рекомендуется разбирать по частям новую запорную арматуру без крайней необходимости. Как правило, каждый кран проходил пневматические и гидравлические испытания, что дает гарантию правильности сборки всех частей крана.

Требования по установке запорной арматуры на тепловых пунктах

Запорная арматура может быть установлена:

  1. на нагнетательном и всасывающем патрубках каждого из насосов;
  2. на каждом подающем и обратном трубопроводе тепловых сетей;
  3. на подводящих и отводящих трубопроводов водонагревателя.

Количество запорной арматуры на трубопроводах устанавливается минимально необходимое, которое будет способно обеспечить надежную работу.

Стальная запорная арматура используется в качестве отключающей на вводе тепловых сетей в тепловой пункт. Допускается использование арматуры из латуни или бронзы.

Установка данной арматуры производится поэтапно. Дальнейшее функционирование зависит только от того, насколько точно соблюдаются все правила по монтажу, которые были описаны выше.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
