Способы монтажа потолочного диффузора

Вентиляционные потолочные диффузоры (7 фото)

Диффузор потолочный ­­– это незаменимая часть вентиляционной системы. Однако этот элемент несет не только техническую функцию, но и эстетическую, поскольку находится на виду. Представляет он собой декоративную решетку, прикрывающую вентиляционный канал и усиливающую циркуляцию воздуха.

p, blockquote 2,0,0,0,0 —>

Перед тем, как его приобретать, надо разобраться с видами и конфигурациями данного приспособления. В этой статье мы рассмотрим все нюансы этих деталей, их характеристики и опишем особенности монтажа.

p, blockquote 3,0,0,0,0 —>

Виды вентиляционных решеток

Этот элемент системы вентиляции применяется для оформления отверстия в потолке. Благодаря таким отверстиям воздух хорошо циркулирует в помещении, поддерживая определенный микроклимат. Так же потолочные диффузоры являются частью противопожарной системы, и во многих учреждениях их установка обязательна.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Это приспособление создает движение воздуха с помощью закручивания воздушного потока. Для создания такого эффекта они оснащаются решеткой с определенной формой или лопастями.

p, blockquote 7,0,1,0,0 —>

Производят их из разных материалов:

  • Металл (сталь или алюминий);
  • Пластмасса или пластик;
  • Иногда декоративные решетки изготавливают из дерева.

p, blockquote 8,0,0,0,0 —>

Для того чтобы определиться с материалом изготовления, необходимо знать, в какое помещение будет устанавливаться конструкция:

  • В офисах и жилых домах, чаще всего применяют пластиковые вытяжные диффузоры, который устанавливают на стене или в потолочное пространство;
  • Есть и напольные виды, которые в основном используют для производственных помещений. Поскольку в таких учреждениях нагрузка на пол достаточно большая, применяют стальные конструкции. Они устойчивы к механическим воздействиям и агрессивной среде, потому идеально подойдут для таких помещений.

p, blockquote 9,0,0,0,0 —>

Потолочные вытяжные диффузоры имеют разный тип конструкции, размеры и формы.

p, blockquote 10,0,0,0,0 —>

Поскольку данный элемент выполняет функцию равномерного распределения воздуха, то с его помощью можно регулировать поступление кислорода в помещение.

p, blockquote 11,0,0,0,0 —>

По установке их классифицируют на:

  • приточные;
  • вытяжные.

h2 2,0,0,0,0 —>

Типы конструкций

p, blockquote 13,0,0,0,0 —>

Теперь нужно разобраться с типом конструкций, так как это тоже нужно учитывать при выборе вентиляционного диффузора.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,1,0,0,0 —>

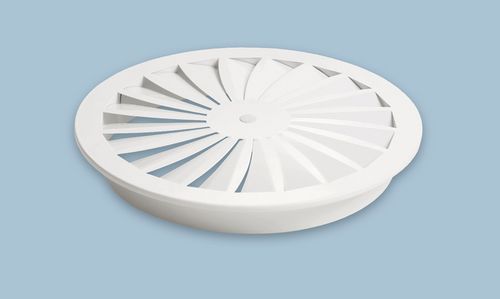

Вихревые модели могут быть круглыми и квадратными. С обратной стороны решетки они оснащены крыльчаткой и кольцом, что позволяет применять их для приточной вентиляции. Бывает так, что крыльчатка отсутствует. С такой конструкцией панель крепят к траверсам коробки с помощью винтов. Крепить можно через фланцевые отверстия или используя кронштейны.

p, blockquote 16,0,0,0,0 —>

Существуют регулируемые и не регулируемые модели. В первом случае есть элементы направляющие поток воздуха, так же можно контролировать и объем подачи воздуха.

p, blockquote 17,0,0,0,0 —>

Иногда требуется дополнительное применение анемостата. Это необходимо, когда нужно организовать циркуляцию большого объема воздуха в крупных помещениях.

p, blockquote 18,0,0,0,0 —>

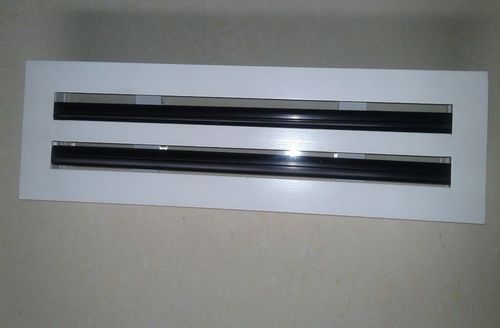

Диффузоры потолочные щелевые, регулируют угол подачи воздуха. Такие модели характеризуются компактностью, само вентиляционное отверстие практически незаметно. Такую конструкцию можно устанавливать и за подвесным потолком.

p, blockquote 19,0,0,0,0 —>

По форме, потолочные диффузоры могут быть квадратные, круглые и прямоугольные. В настоящее время появились и декоративные вентиляционные решетки, которые не только полноценно выполняют свои функции вентиляции, но и служат элементом декора. Производят щелевые устройства из пластика, стали и алюминия. От материала во многом и зависит пропускная способность и долговечность конструкции.

p, blockquote 20,0,0,0,0 —>

Такие вентиляционные диффузоры эффективны для обеспечения воздухом помещения, с высотой потолка 2,6 – 4 метра.

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,1,0 —>

Можно размещать и несколько элементов вентиляции, соединенных специальным шлангом. Таким образом, достигается лучшая вентиляция комнаты.

p, blockquote 23,0,0,0,0 —>

По принципу работы квадратные и круглые потолочные приспособления практически не отличается. В поле видимости находится только декоративная решетка, за которой установлена камера статистического давления. Она нужна и при вытяжной вентиляции, когда создается отток воздуха из помещения. В таком случае она выступает в качестве буферной зоны, где оседает пыль и мелкий сор.

p, blockquote 24,0,0,0,0 —>

Если вы никогда раньше не сталкивались с системами вентиляции, то разумней будет сперва проконсультироваться со специалистом, особенно, если вы планируете заниматься установкой самостоятельно. В данном случае нужно учитывать и планировку, и отделку потолка, и многие другие факторы.

Монтаж

Способ монтажа зависит от типа отделки потолка и формы самого вентиляционного элемента. Потолочные диффузоры круглые и квадратные, используются при навесных гипсокартонных конструкциях и натяжных потолках. Эти работы должны проводиться на стадии монтажа подвесных и натяжных конструкций.

p, blockquote 26,0,0,0,0 —>

Основные моменты монтажа:

  • Определяют место расположения диффузора. Вариантов тут не может быть много, так как крепят его строго на выход вентиляционного канала.
  • Приспособление прикладывают к поверхности и по его периметру на поверхности рисуют контур.
  • Все, что осталось внутри контура, высверливают на небольшую глубину, ориентируясь на то, чтобы решетка в итоге находилась вровень с потолком. Периметр необходимо немного расширить — 5-6 мм в каждую сторону.
  • Снова прикладывают устройство и отмечают места креплений.
  • По отмеченным местам делают отверстия дрелью или перфоратором. В полученные отверстия вставляют дюбели.
  • Периметр монтажного места обрабатывают герметиком, который предотвращает проникновение воздуха вне устройства.
  • Теперь диффузор прикладывают и крепят к поверхности саморезами.

p, blockquote 27,0,0,0,0 —>

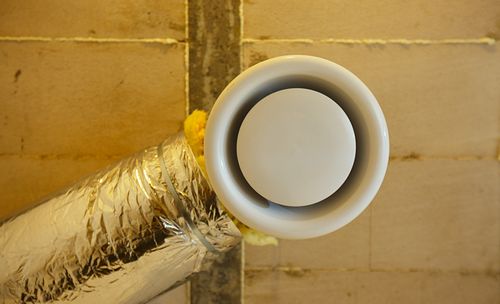

Круглые модели практически незаметны, потому без проблем вписываются в интерьер любого потолка.

p, blockquote 28,0,0,0,0 —>

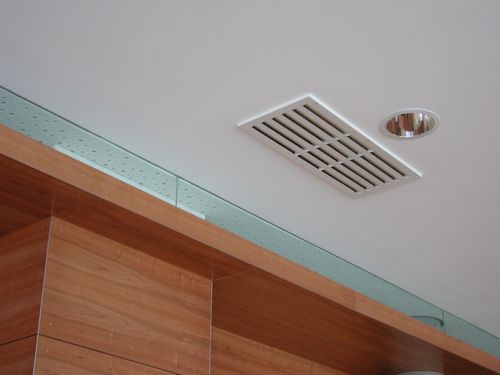

Квадратные решетки чаще всего используются при кассетных потолках, их крепят вместо декоративной плитки. Данная модель потолка обеспечивает легкий доступ к системе вентиляции для ее обслуживания.

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,1 —>

Предусмотреть удобство обслуживания нужно при монтаже любого диффузора. Он должен и органично вписаться в интерьер, и функции свои выполнять полноценно.

Способы монтажа потолочного диффузора

Что такое диффузор? Для какой цели на поверхности потолка выполняют круглой формы или прямоуголные дыры? Кие виды диффузоров на нынешний день есть? Какие монтажные способы? Давайте поэтапно разбираться.

Диффузор – что это?

Диффузор походит от слова диффузия и предполагает собой обыкновенную решётку, которой завершается канал вентиляции. Сразу появляется логические вопрос – для чего наименование такое трудное выдумали, не имело возможности быть просто решёткой? Все продумано заблаговременно, диффузор не только забирает испортившийся воздух, но и доставляет порцию свежего.

Ученые мужи разработали несколько форм решёток, в зависимости от других устройств. Форма должна быть такой, чтобы давала самый большой завершальный результат.

Факторы, благодаря им достигается требуемый эффект диффузии:

  • В первую очередь, в зависимости от того, какая форма дырок в самом диффузоре. Потому что от формы дырок постепенно обуславливается многое – решётка, форма лопастей. Все имеется в виду только с целью достижения одной цели – одинаково смешивать прибивший воздух с тем, что уже располагается в помещение, только почищенным.
  • Иной, существенный фактор – использования камеры статистического давления. Узнаем сущность дела. В воздушном канале есть собственно продуманные утолщения. Они продуманы так, чтобы уличный воздух не попадал в середину прямым путем. Камеры мол бы задерживает воздух, пропуская его только малыми дозами. Так нам не страшны сквозняки, столбы пыли и прочие малоприятные ситуации.
  • В устаревших высотных домах диффузоры не установлены. Наверняка, они еще не были изобретены. Да и сейчас еще не факт, что у всех домах они присутствуют.

    Тут принцип простой – вмонтированная вентиляция вытяжная, что приходит в действие за счёт естественной тяги в канале вентиляции. Означает, вполне хватит небольшой простой решётки над потолком и трудность решена?

    Уверяем вас, что подобные решётки только делают видимость хорошего климата. Они не в силе целиком почистить воздух от дыма, пыли и доставить новый с улицы.

    Диффузоры возможно установить в том месте, где новая вентиляционная система – хотя бы приточная, а прекраснее всего приточно – вытяжная. На случай с приточной, то она должна обязательно идти под поверхностью потолка, или выводится на поверхность потолка с пола при помощи особых трубок.

    Нужно согласится, выходит отнюдь не имеет смысла.

    Означает, есть альтернативы?

    Многие спрашивают, как им установить вентиляцию на поверхности потолка при особых условиях. Что же делать, когда приточный воздуховодный канал размещен под потолочной поверхностью – использовать диффузоры или возможны иные варианты решения проблемы?

    Можно обходится и без диффузора. Но вынуждены предупреждать Вас о следующих фактах:

    • В действие только приточное вентилирование. Давление, которого много засобиралось, со всей силой тиснет на испортившийся воздух, тот всеми потенциальными путями уходит прочь. А поступившая часть воздуха нагревается или охлаждается. В зависимости от времени года и приходит в действие по физическим канонам. Мастера увидели данную схему вентиляции в офисных помещениях и центрах для торговли.
    • Когда в комнате запланировали установить подвесную конструкцию потолка.

    Как активировать вентиляционную систему при установке ячеистого потолка?

    Система тут следующая. Воздух скапливается в пространстве между бетонной поверхностью и искусственным потолком. А сейчас только представьте, что это свободное место выполняет роль статистической камеры, где воздух нагревается и проникает в середину комнаты сквозь микро — каналы и перфорации.

    Скорость проникания воздуха совсем маленькая, доводится брать поток чистого воздуха так же и с открытого окна, зато стабильность вентиляции обеспечена.

    От варианта конструкции на подвесах еще многое обуславливается. Она может быть изготовленная из кассет или планок. Спросите у эксперта магазина строительных материалов, где лучше выполняется обмен воздуха. Они лучше разбираются в продающихся материалах.

    Кстати, никто не заставляет брать панели или планки в обязательном порядке с перформативными отверстиями. Разрешается сочетать как панели с планками, так и дыры.

    Типы диффузоров

    Диффузор потолочный, какое его многообразие?

    Вид материала который применяется

  • Пластик – наиболее распространенный материал из – за собственной дешевизны. Ключевым веществом будет полимерный этилен или поливинилхлорид, в зависимости от фирмы – производителя. Материал сам по себе не очень крепкий, но для решётки абсолютно достаточно. Ей толко лишь нужно будет усугублять и откачивать воздух. Соединение частей воздушного канала абсолютно не сложное, потому что пластик пластичный. Минус в том, что материал такого рода со ремнем желтеет, но его без проблем меняется;
  • Алюминий или сталь оцинкованная для диффузоров – материалы подходящие, но не для бытовых условий. Зато на производстве будет то что нужно. Такие вентиляторы тяжеловато отцентровать из – за сверхпротяжной мощности, благодаря этому есть вероятность повреждения менее крепких воздушных каналов. Зато претензии к таким диффузорам большие – они не должны бить подчинены кислотным испарениям, загазованностям. При этом исполнять одинаковый подачу воздуха не зависимо от содержания отходов;

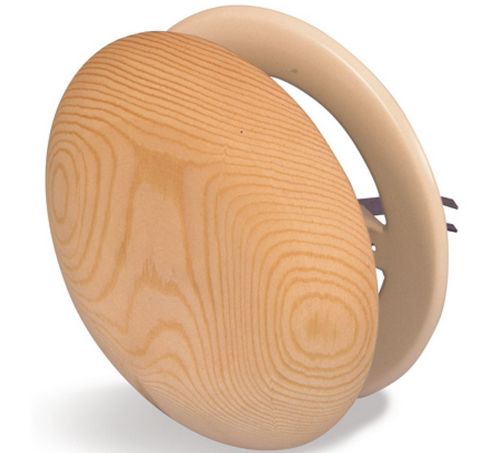

  • Дерево – смотрится виртуозно и хранит изящность комнаты. Это уже настоящий диффузор, о котором мы с вами и ведем речь. На верхней части системы можно выполнить различные красивые декорации;
  • Диффузоры для щелей – в зависимости от условий, могут заменить угол выхода воздуха, что считается высокофункциональным. Удачно годятся для любой поверхности потолка, включая французский потолок. Смотрятся, как очень маленькие точки. При взгляде на поверхность потолка на них не задерживается внимание, благодаря этому не советуем обрабатывать щели художественной росписью или прочими украшениями.
  • Многообразие форм

  • Круглая форма содействует хорошему перемешиванию воздуха, потому что делаются не настоящие завихрения. Этой цели служит решётка, а конкретно ее криволинейная форма, или лопасти, что и делают воздушный поток. Они размещены позади решётки;
  • Квадрат. Похоже круглому диффузору. С наружной стороны расположен только декоративная решётка, а давящая камера вставлена позади.
  • Значимая статья!
    Камера давления особенно важна и в помещениях на производстве. Она не только компрессирует воздух, но и накапливает разные загрязнения – песок, пыли и им похожие.Без камеры они оседают и травмируют воздуховодный канал, который, быстрее всего, починке уже не будет подлежать.

    Установка

    Каким вариантом устанавливать диффузоры? В особенности, процедура крепления зависит от варианта потолка. Да и сам диффузор тоже.

  • Форму круга легче ударить в гипрок или закрепить во французском потолке. Поймите, что это все выполняется еще до момента настоящей фиксации на поверхность потолка.
  • Щелевой формы диффузоры удачно устанавливаются и на железобетонное перекрытие. Уже говорилось, что он лучше всего подойдет в любое оформление.
  • Прямоуголный диффузор прекрасно смотрится в модульном потолке. Где его устанавливают заместо одной ячейки кассеты. А то, что потолок существует возможность демонтировать, дает возможность эксплуатировать воздуховодный канал иногда, что удлинит строк эксплуатации.

    Подведем итоги из сказанного выше

    Как можно заметить. Диффузор для потолка отыграет очень важную роль в обиходе, и в жизни полностью. Так как отсутствие вентиляции плохо показывается у нас на здоровье.

    Читать еще:  Гидроизоляция мокрых зон (ванной, санузла)

    А стоячий воздух не только портит долговечность ремонта, но и мебельную структуру.

    Желаем успехов в новых достижениях!

    4VAC 450×450 с клапаном приточно-вытяжные алюминиевые решетки потолочной установки

    По Москве и Московской области в пределах МКАД — 300 р., за пределами МКАД стоимость доставки равна: 300 руб. + 50 руб./км за МКАД.

    При сумме заказа менее 1 тысячи рублей возможен только самовывоз. Если сумма заказа превышает 10 тысяч рублей — доставка в пределах МКАД осуществляется бесплатно.

    Доставка товара весом более 10 кг осуществляется на легковом автомобиле (+300 рублей) или крупногабаритного на грузовом (+600 рублей) к основному тарифу.

    Доставка по России

    Доставка до транспортной компании по Москве в пределах МКАД — 300 рублей + межтерминальная перевозка по тарифам выбранной транспортной компании.

    Транспортные компании:
    Деловые линии, DPD, ПЭК, ЕМС ПОЧТА РОССИИ, КИТ, СДЭК, ЖЕЛДОР, ЭНЕРГИЯ.

    Доставка до терминалов ТК за МКАД: 300 руб. + 50 руб./км за МКАД

    • Описание
    • Характеристики

    Алюминиевый диффузор потолочной установки 4VAC 450×450

    Приточно-вытяжные алюминиевые решетки (диффузоры) потолочной установки с распределением воздуха в 4-х направлениях.
    Стандартная окраска порошковая, цвет белый (RAL 9016). Возможно окрашивание в любой цвет высококачественными красками согласно каталогу RAL.
    Потолочные диффузоры 4VA и 4VAC предназначены для подачи и удаления воздуха в жилых, административных, общественных помещениях, а так же на производственных предприятиях и предприятиях общественного питания.

    Потолочные диффузоры изготавливаются из специального легкого алюминиевого профиля и окрашиваются порошковой краской в белый цвет (RAL 9016), что обеспечивает эстетичный внешний вид решетки.
    По желанию заказчика возможна окраска в любой цвет по каталогам RAL

    Потолочный вентиляционный диффузор предназначен для подачи и удаления воздуха в системах вентиляции и кондиционирования зданий и сооружений различного назначения.
    Конструктивно потолочный диффузор состоит из рамы и центральной съемной части. Такая конструкция позволяет быстро и удобно произвести монтаж.
    Распределение воздушного потока происходит в 4-х направлениях, что способствует равномерному распределению воздуха в помещении.

    Потолочные вентиляционные решетки устанавливаются как правило в потолок типа Amstrong, типоразмер решетки равен габаритному размеру. Монтаж диффузора к специальному адаптеру осуществляется с помощью самонарезающих винтов.

    Потолочные диффузоры могут комплектоваться клапаном расхода воздуха .

    Диффузор для потолка типа «Армстронг» способен быстро выровнять температуру в помещении посредством смешивания приточного и находящегося в помещении воздуха, эффективно справляясь с раздачей значительных объемов воздуха. Возможность осуществления регулировки потолочных диффузоров существенно облегчает задачу настройки вентиляционной системы в целом.

    Преимущества потолочных диффузоров :

    Потолочный диффузор: назначения, виды и способы монтажа

    Что такое диффузор? С какой целью на потолке делают круглые или квадратные отверстия? Кие виды диффузоров на сегодняшний день существуют? Какие способы монтажа? Давайте пошагово разбираться.

    Диффузор – что это?

    Диффузор походит от слова диффузия и подразумевает собой обычную решетку, которой заканчивается вентиляционный канал. Сразу возникает логические вопрос – зачем название такое сложное придумали, не могло быть просто решеткой? Все продумано заранее, диффузор не только забирает испорченный воздух, но и доставляет порцию свежего.

    Ученые разработали несколько форм решеток, в зависимости от других приспособлений. Форма должна быть такой, чтоб давала максимальный окончательный результат.

    Факторы, за счет которых достигается требуемый эффект диффузии:

    • Первым делом, все зависит от того, какая форма отверстий в самом диффузоре. Ибо от формы отверстий последовательно зависит многое – решетка, форма лопастей. Все подразумевается только для достижения одной цели – равномерно перемешивать прибивший воздух с тем, что уже находится в помещение, только очищенным.
    • Другой, немаловажный фактор – применения камеры статистического давления. Выясним суть дела. В воздуховоде есть специально продуманные утолщения. Они продуманы так, чтоб воздух с улицы не попадал внутрь прямым путем. Камеры мол бы задерживает воздух, пропуская его только малыми порциями. Так нам не страшны сквозняки, столбы пыли и другие неприятные ситуации.

    В старых многоэтажных домах диффузоры не установлены. Наверное, они еще не были изобретены. Да и теперь еще не факт, что у всех домах они присутствуют.

    Здесь принцип простой – вмонтированная вытяжная вентиляция, что приходит в действие за счет естественной тяги в вентиляционном канале. Значит, вполне хватит маленькой простой решетки над потолком и проблема решена?

    Уверяем вас, что такие решетки только создают видимость оптимального микроклимата. Они не в силе полностью очистить воздух от дыма, пыли и доставить новый с улицы.

    Диффузоры возможно установить в том месте, где новейшая система вентиляции – хотя бы приточная, а лучше всего приточно – вытяжная. В случае с приточной, то она обязательно должна проходить под потолком, или выводится на потолок с пола с помощью специальных трубок.

    Согласитесь, получается отнюдь не целесообразно.

    Значит, существуют альтернативы?

    Многие задаются вопросом, как им смонтировать вентиляцию на потолке при особенных условиях. Что же делать, когда приточный воздуховод размещен под потолочной поверхностью – применять диффузоры или возможны другие варианты решения проблемы?

    Можно обойтись и без диффузора. Но вынуждены предупредить Вас о следующих фактах:

    • В действие только приточное вентилирование. Давление, которого много засобиралось, со всей силой тиснет на испорченный воздух, тот всеми возможными путями уходит прочь. А поступившая порция воздуха обогревается или охлаждается. Все зависит от поры года и приходит в действие по физическим законам. Мастера заметили такую схему вентиляции в офисах и торговых центрах.
    • Когда в комнате планируете установить подвесную потолочную конструкцию.

    Как активировать систему вентиляции при монтаже подвесного потолка?

    Система здесь следующая. Воздух накапливается в пространстве между бетонной поверхностью и искусственным потолком. А теперь представьте себе, что это пространство исполняет роль статистической камеры, где воздух обогревается и попадает внутрь комнаты сквозь микро — каналы и перфорации.

    Скорость попадания воздуха совсем небольшая, приходится брать поток свежего воздуха еще и с открытого окна, зато стабильность вентиляции гарантирована.

    От вида подвесной конструкции также многое зависит. Она может быть сделанная из кассет или реек. Спросите у консультанта строительного магазина, где лучше происходит воздухообмен. Они лучше разбираются в продаваемых материалах.

    Кстати, никто не заставляет брать панели или рейки обязательно с перформативными отверстиями. Позволяется комбинировать как панели с рейками, так и отверстия.

    Типы диффузоров

    Диффузор потолочный, какое его разнообразие?

    Вид используемого материала

    • Пластик – наиболее популярный материал из – за своей дешевизны. Основным веществом будет полиэтилен или поливинилхлорид, в зависимости от фирмы – изготовителя. Материал сам по себе не сильно прочный, однако для решетки вполне хватает. Ей всего лишь понадобится нагнетать и откачивать воздух. Соединение частей воздуховода совсем не сложное, ибо пластик пластичный. Минус в том, что такой материал со ремнем желтеет, но его без проблем меняется;
    • Алюминий или оцинкованная сталь для диффузоров – материалы подходящие, но не для домашних условий. Зато на производстве будет в самый раз. Такие вентиляторы тяжело отцентровать из – за сверхпротяжной мощности, поэтому существует вероятность повреждения менее прочных воздуховодов. Зато требования к таким диффузорам большие – они не должны бить подвластны кислотным испарениям, загазованностям. При этом соблюдать равномерный приток воздуха вне зависимости от содержания отходов;
    • Дерево – выглядит прекрасно и сохраняет эстетичность комнаты. Это уже полноценный диффузор, о котором мы с вами и ведем речь. На верхней части системы можно сделать разные симпатичные декорации;
    • Щелевые диффузоры – в зависимости от условий, могут поменять угол выхода воздуха, что считается очень функциональным. Отлично подходят для любой потолочной поверхности, включая натяжной потолок. Выглядят, как мелкие точки. При взгляде на потолок на них не задерживается внимание, поэтому не рекомендуем отделывать щели дизайнерской росписью или другими украшениями.

    Разнообразие форм

    • Круглая форма способствует хорошему перемешиванию воздуха, ибо создаются искусственные завихрения. Данной цели служит решетка, а именно ее сложная форма, или лопасти, что и создают поток воздуха. Они расположены позади решетки;
    • Квадрат. Идентично круглому диффузору. С внешней стороны находится только декоративная решетка, а давящая камера вмонтирована позади.

    Установка

    Каким способом монтировать диффузоры? В частности, технология крепления напрямую зависит от вида потолка. Да и сам диффузор тоже.

    • Круглую форму легче врезать в гипсокартон или зафиксировать в натяжном потолке. Сами понимаете, что все это делается еще до момента полноценной фиксации на потолок.
    • Щелевой формы диффузоры отлично монтируются и на железобетонное перекрытие. Уже упоминалось, что он наилучше впишется в любой интерьер.
    • Квадратный диффузор хорошо смотрится в кассетном потолке. Где его устанавливают вместо одной ячейки кассеты. А то, что потолок есть возможность разбирать, позволяет обслуживать воздуховод время от времени, что удлинит строк эксплуатации.

    Подведем итоги из вышесказанного

    Как видите. Потолочный диффузор отыграет немаловажную роль в быту, и в жизни целиком. Так как отсутствие вентиляции негативно отображается на нашем здоровье.

    А стоячий воздух не только портит долговечность ремонта, а и структуру мебели.

    Желаем успехов в новых достижениях!

    ПРИТОЧНЫЕ ДИФФУЗОРЫ Climecon HALO

    Финские потолочные диффузоры созданы для эффективного распределения воздуха без сквозняков. Простой и элегантный дизайн от архитектора Яакко Хасси из бюро Architects Soini & Horto, обтекаемая форма и полированная передняя панель придают HALO визуальную легкость и завершенность. Основную модель дополняет HALO-X, заменяющий собой стандартную плитку подвесного потолка 600*600 мм или акустическую панель.

    Дизайн прежде всего

    Уникальный и в то же время, классический, дизайн современных вентиляционных устройств сегодня как никогда востребован. Такое сочетание дизайнерских решений стало возможным при совместной разработке продукта с архитектором Яакко Хасси из бюро Architects Soini & Horto.

    В результате появилось семейство приточных и вытяжных потолочных диффузоров с совершенным стильным современным дизайном.

    HALO – воздушная иллюзия вашего дома.

    HALO это современный диффузор, поражающий четкостью и благородством линий. Изящный изогнутый край создает иллюзию объекта, парящего под поверхностью потолка. Законченный вид диффузору придает конструктив, скрывающий от глаз механизм крепления к потолку.

    Почему лицевая панель диффузора не может быть изготовлена из того же материала, что и сам кессонный потолок? Это вопрос стал ключевым при разработке HALO-X, диффузора, который может использовать любую панель в качестве лицевой. Таким образом, ваш потолок выглядит как единое целое без видимых вентиляционных устройств. Кроме того, поверхность диффузора может быть использована в качестве акустической панели.

    Оба диффузора HALO имеют два варианта монтажных панелей. При монтаже на кессонный потолок универсальный вид достигается с помощью панели стандартного размера 600×600 мм.

    Диффузоры HALO и HALO-X можно устанавливать и на гладком потолке с помощью меньшей по размеру монтажной панели, которая крепится непосредственно к воздуховоду. Таким образом, никакие технические детали снаружи не видны, что обеспечивает идеальный внешний вид диффузора на фоне потолка.

    НОВЫЕ ПОТОЛОЧНЫЕ ДИФФУЗОРЫ

    Гениальная в своей простоте

    Конструкция HALO получилась легкой как воздух и чрезвычайно обтекаемой по аэродинамике. Полированная поверхность лицевой панели с углом подъема 45°, скрывающая технические детали и крепеж, придает потолку совершенный законченный вид.

    HALO-X

    Адаптируемый дискретный диффузор

    На его лицевую панель можно установить гипсовую панель. А при установке акустической панели на его лицевой панели поверхность диффузора может быть использована как элемент акустики в помещении.

    Преимущества

    Архитектура

    Были учтены требования, предъявляемые ведущими архитекторами к внешнему виду вентиляционных устройств. HALO это важный элемент вентиляции, украшающий офис, конференц-зал или любое современное пространство в мельчайших деталях.

    Контроль качества воздуха

    Высокая степень смешивания воздуха обеспечивает бесшумную работу без ощущения сквозняка. Гибкая диаграмма подачи воздуха позволяет диффузорам HALO эффективно работать в помещениях различной площади и с самой сложной геометрией.

    Легкие в монтаже

    Конструктив HALO подразумевает легкий и надежный способ монтажа. Долговечную и стабильную работу устройства обеспечивает отсутствие в его составе деталей и механизмов из пластика.

    ВЫСОКОКАЧЕСТВЕННАЯ ВЕНТИЛЯЦИЯ

    УНИВЕРСАЛЬНЫЙ СПОСОБ ПОДАЧИ ВОЗДУХА – В 1, 2, 3 ИЛИ 4 НАПРАВЛЕНИЯХ.

    ВЫСОКАЯ СТЕПЕНЬ СМЕШИВАНИЯ – ТИХИЙ В РАБОТЕ, ОТСУТСТВИЕ СКВОЗНЯКА

    Разновидности и особенности установки потолочного вентиляционного диффузора

    Одна из составляющих комфорта в доме – чистый воздух. Чтобы организовать правильную вентиляцию жилья, необходимо обустроить выходы вентиляционной системы в разных частях дома, а чтобы выход воздуховода выглядел гармонично и красиво, пригодится потолочный вентиляционный диффузор. Эта штука со сложным названием на самом деле довольно простой элемент о котором расскажем далее.

    Что это

    Конструктивно, потолочный диффузор представляет собой деталь круглой, прямоугольной или квадратной формы, обеспечивающую декорирование выхода воздуховода и правильную циркуляцию воздуха в помещении. Существует два вида таких устройств – приточные и вытяжные, используемые в соответствующих системах вентиляции.

    Материалом изготовления таких деталей служит пластик, металл или дерево. Последний вариант встречается довольно редко и его основная функция – декорирование отверстий воздуховодов. Для коммерческих помещений чаще выбирают металлические варианты, а в квартирах чаще применяются пластиковые диффузоры.

    В конструкции этих устройств может присутствовать особая деталь – крыльчатка, способствующая увеличению объёмов проходящего воздуха. Применяется такое решение в приточном варианте вентиляции.

    Зачем они нужны

    Основная функция таких приспособлений – правильное и равномерное распределение воздушных масс по помещению, а также декорирование видимой части вентиляционного канала. Помимо этого, устройство позволяет направлять потоки воздуха в нужном направлении. Например, квадратный потолочный диффузор позволит регулировать потоки сразу в четырёх направлениях, а круглый вариант может лишь ограничивать сам поток.

    Такая регуляция объемов поступающего и уходящего объемов воздуха позволит добиться очень интересных результатов. При отличной проветриваемости, за счет правильного распределения воздушных масс по помещению можно сэкономить на отоплении, а также красиво оформить выходы вентиляционных каналов.

    Разновидности

    При выборе этого элемента важно правильно подобрать вид конструкции. Всего существует три основных разновидности, которые применяются в зависимости от предъявляемых к ним требований:

    • Вихревой тип. Может иметь любую форму и обеспечивает быстрое перемещение воздуха в комнате. Достигается такой эффект за счет особенностей конструкции, позволяющих создавать закрученные воздушные потоки.
    • Вентиляционный. За счет специальных пластин позволяет регулировать направление подачи и объем проходящей воздушной массы.
    • Щелевая разновидность. Отличается компактностью и после монтажа практически незаметна. Позволяет регулировать угол подачи воздушной струи.

    Форма этого приспособления обычно определяет его назначение. В домашних условиях чаще встречается круглый потолочный диффузор, а в коммерческих помещениях отдают предпочтение квадратным вариантам. Кроме того, имеет значение и размер – квадратные модели нередко изготавливаются таких габаритов, чтобы их можно было смонтировать без дополнительных приспособлений в подвесные потолки типа «Армстронг». Практически все виды устройств могут использоваться как в приточной вентиляции, так и в вытяжной.

    Для этой же системы подвесных потолков разработан потолочный диффузор с системой фиксации «clip in», позволяющий смонтировать элемент вплотную к остальным фрагментам покрытия и обеспечивающий незаметное снаружи крепление. Применяется в тех случаях, когда подвесное покрытие смонтировано на скрытый или узкий каркас.

    Как установить

    Проще всего смонтировать конструкции, предназначенные для подвесных решений типа «Армстронг». В этом случае, данный элемент укладывается вместо одной из плит декоративного покрытия. Размеры и способ фиксации и зависят от имеющегося типа плит.

    В остальных случаях, крепление осуществляется на саморезы или на герметик. Круглые разновидности обычно подходят по диаметру к трубам вентиляции и для установки, их достаточно смазать герметиком по краям и вставить в вентканал. Для квадратных деталей такой способ установки тоже подходит, но, нужно учитывать размеры канала и устанавливаемого приспособления.

    Исключением станут щелевые разновидности – для их монтажа потребуется разместить корпус устройства над потолочным покрытием и прорезать в нем проем советующих размеров. Вентиляционный канал в этом случае, присоединяется к корпусу, который не будет виден изнутри помещения.

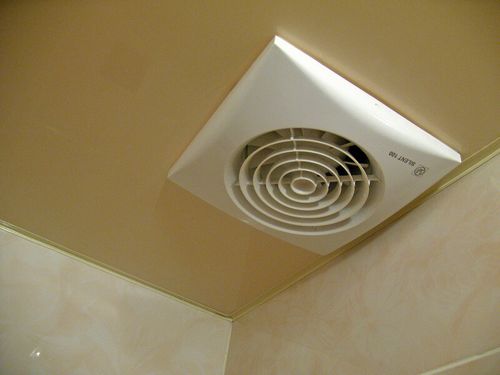

    Диффузоры для натяжных потолков: виды, установка

    Диффузоры для натяжных потолков помогают в обеспечении вентиляции помещения. Также они служат в качестве декора, так как эти приспособления будут видны всем окружающим. Перед установкой диффузора потребуется провести ряд подготовительных работ. В данной статье мы подробно рассмотрим виды потолочных изделий для натяжных потолков, а также расскажем про способы их монтажа.

    Содержание:
    • Для чего используются диффузоры
    • Альтернативы потолочным диффузорам
    • Виды потолочных конструкций
    • Диффузоры для натяжных потолков
    • Инструменты для установки потолочного диффузора
    • Крепление диффузора для натяжного потолка

    Для чего используются диффузоры

    Регулируемые диффузоры применяют для организации циркуляции воздуха и поддержания нужного количества влаги в комнате. Также они помогают в организации пожарной безопасности, поэтому их монтаж является крайне желательным.

    Диффузоры перемещают воздух в комнате за счет обеспечения давления на воздушный поток. В этом им помогает конструкция, в которой установлена специальная решетка и лопасти. Эти приспособления еще называются вентиляционными решетками. Они могут быть изготовлены из следующих материалов:

    • металла. Многие вентиляционные диффузоры изготавливают из заранее обработанной стали или алюминия;
    • дерево в основном используется для изготовления деревянных решеток;
    • пластмасса и пластик являются одними из самых распространенных материалов для изготовления диффузоров.

    Выбор материала, из которого будет изготовлена конструкция, напрямую зависит от места размещения. Так, для офисов или жилых помещений лучше использовать пластиковые изделия и устанавливать их следует на стену или потолок. Существуют и напольные варианты. Их довольно часто используют в помещениях, где планируется производство какой-либо продукции. Из-за большой нагрузки на пол изготавливают их из стали.

    Альтернативы потолочным диффузорам

    Иногда можно обойтись и без установки потолочных моделей. Однако при этом придется учитывать следующие нюансы:

    • при таком раскладе будет обеспечиваться лишь приточная вентиляция. Лишний воздух будет удаляться за счет высокого давления. Этот способ довольно часто используется в офисах или больших торговых помещениях. При этом воздух будет охлаждаться или же напротив, нагреваться, в зависимости от времени года;
    • потребуется провести установку подвесных потолков.

    При таком способе вентиляция помещения будет производиться следующим образом. Воздух будет нагнетаться под натяжным потолком. При этом пустоты над потолком будет служить в качестве своеобразной камеры, где будет производиться давление. Внутрь комнаты потолочный воздух будет попадать за счет перфораций, проделанных в панели потолка.

    Виды потолочных конструкций

    Вентиляционные приспособления различаются по многим критериям. Такие элементы помогают в регулировании воздуха в помещении, а также обеспечивают потолочный приток или отток кислорода. Потолочный диффузор можно классифицировать по следующим функциям:

    • обеспечивают потолочный приток воздуха;
    • обеспечивают вытяжку.

    Также диффузоры значительно различаются по типам конструкции. Существуют следующие варианты:

    1. Вихревая конструкция. Различают круглые и квадратные формы такой вентиляции. На внутренней стороне материала установлены крыльчатка и кольцо. Крыльчатка применяется только для обеспечения притока воздуха, в других случаях ее не устанавливают. Для таких видов крепление панели происходит на траверсы, а крепление производится при помощи специальных винтов. Установка может быть произведена различными методами, в зависимости от типа конструкции. В центральной части изделия установлена профилированная пластина. Диффузоры могут быть как регулируемыми, так и нерегулируемыми. Учитывайте, что в регулируемых конструкциях присутствуют специальные элементы, которые помогают организовать направление потока воздуха, при этом контролируя количество подачи. Также для таких вариантов нередко используется анемостат. Этот тип применяется для обработки большого количества воздуха, особо эффективен в объемных помещениях. За счет высокой индукции воздуха, такое приспособление способно в кратчайшие сроки создать рабочее пространство для тех или иных задач.
    2. Щелевой вентиляционный потолочный диффузор. Этот потолочный прибор помимо вентиляции способен менять угол направления воздушных потоков. Отличается своими небольшими размерами и после установки практически незаметен. Такая модель в основном используется для натяжных потолков. Форма этого диффузора может быть абсолютно разная: круглая, квадратная или прямоугольная. Нередко встречаются и декоративные модели, служащие исключительно для украшения помещения. Щелевой потолочный диффузор может изготавливаться различных материалов, поэтому при покупке на это стоит обратить внимание. От компонентов зависит срок эксплуатации прибора и влияние на окружающую среду.

    Диффузоры для натяжных потолков

    Этот потолочный прибор эффективен при вентиляции воздуха в помещениях с высотой потолка от 2,5 до 4 метров. Допустим монтаж сразу нескольких диффузоров, их можно установить в один ряд. Потолочный крепеж производится за счет штифтов, которые идут в комплекте с основным прибором. Процесс герметизации производится при помощи торцевых уплотнителей заранее установленных на конструкции.

    Способ обеспечения вентиляции разных диффузоров практически одинаков. После монтажа вы увидите лишь декоративную решетку, за которой будет установлена специальная камера, регулирующая потоки воздуха. Она пригодится и для вытяжного диффузора. При этом она обеспечит очистку от пыли и другой грязи.

    Устройства для натяжного потолка имеет разнообразные формы, размеры и компоненты, используемые при производстве. Цена конкретной модели зависит именно от вышеперечисленных критериев. С помощью видео и фотографий в интернете, вы без труда сможете подобрать нужный тип диффузора. Инструкция для монтажа элемента идет в комплекте поставки. Учитывайте, что метод установки диффузора может отличаться в зависимости от плана здания и типа натяжного потолка. Произвести монтаж достаточно просто, так что с этой работой способен справиться даже новичок. Давайте рассмотрим процедуру установки круглого или квадратного диффузора более детально.

    Инструменты для установки потолочного диффузора

    Рекомендуем подготовить все приспособления заранее, чтобы в процессе работы не тратить время на поиски. Итак, вам понадобятся следующие инструменты и материалы:

    • карандаш и линейка для измерения и разметки;
    • болгарка и специальный круг для обработки бетонных покрытий;
    • перфоратор для создания отверстий;
    • саморезы или болты для крепежа;
    • потолочный диффузор круглой или квадратной формы.

    Крепление диффузора для натяжного потолка

    Процесс монтажа в основном зависит от типа вашего потолка и приобретенного материала. Как уже говорилось выше, устройство может быть круглым или квадратным. Круглые установки являются наиболее распространенными. Потолочный круглый или квадратный диффузор врезаются в гипсокартон или же крепеж происходит непосредственно на натяжной потолок. Не забывайте, что потолочный крепеж должен производиться на этапе постройки конструкции.

    Инструкция по монтажу диффузора выглядит следующим образом:

    1. Первым делом понадобится разметить место установки потолочной конструкции.
    2. Затем необходимо отметить место крепления натяжного потолка и каркаса.
    3. Далее изучите способ установки, который будет подробно изложен на инструкции. Отметьте габариты приспособления на поверхности.
    4. Используя болгарку, необходимо сделать обнижение в стене. Однако учитывайте, что его не нужно проводить вплотную, лучше оставить небольшой потолочный зазор порядка 5-ти мм.
    5. Затем вставьте основную часть и пометьте место крепления.
    6. Используя перфоратор, необходимо проделать отверстия определенного диаметра.
    7. Диффузоры крепятся при помощи саморезов или болтов.

    Учитывайте, что круглые потолочные диффузоры являются менее заметными и подойдут для установки на любое покрытие.

    Потолочный квадратный вариант, в свою очередь, в основном используются для кассетных потолков и устанавливаются вместо декорации. Этот тип потолка позволяет без проблем добраться к вентиляции и провести нужные вам работы.

    Перед установкой диффузора главное предусмотреть возможное обслуживание такой системы, чтобы избежать возможных осложнений в будущем. Также необходимо постараться, чтобы потолочный элемент грамотно вписался в конструкцию самого помещения. Поэтому перед тем как приступать к монтажу, рекомендуем провести тщательные подготовительные работы.

    Натяжной потолок способен придать интерьеру новых красок, стильно дополняя дизайн комнаты Натяжные полотна имеют множество плюсов, потому как они создают.

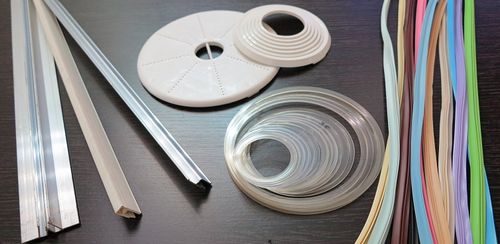

    Популярные натяжные потолки – это не одна сплошная конструкция. В состав такой системы входит множество вспомогательных изделий, которые в комбинациях.

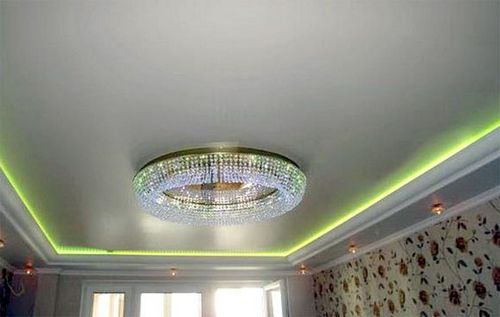

    Крепить люстру к натяжному потолку необходимо со знанием дела, чтобы светильник смотрелся красиво и не было возможных повреждений полотна. Рассмотрим.

    Виды вентиляционных решеток и монтаж потолочного диффузора в ванной

    Подвесные потолки имеют много преимуществ, но и недостатков не лишены. Одним из минусов таких конструкций является плохая вентиляция запотолочного пространства. Из-за скопления там конденсата базовый потолок нередко поражает плесень, что не лучшим образом сказывается на здоровье людей. Диффузор потолочный помогает решить проблему плохой циркуляции воздуха за подвесным потолком. Благодаря используемым приборам можно обустроить две разновидности потолочной вентиляции. Мы расскажем, как проходит монтаж потолочных вентиляторов и решеток.

    Разновидности вентиляции подвесного потолка

    Вентиляция подвесного потолка бывает принудительной и естественной. Принцип работы каждой системы имеет свои отличия, поэтому рассмотрим их подробно.

    Естественная вентиляция

    Принцип естественной циркуляции основан на том, что нагретый воздух всегда стремится вверх, поэтому он самостоятельно удаляется из помещения через вентиляционные каналы, прикрытые решетками. В этом случае не используется дополнительное оборудование для создания потока воздуха.

    Для обеспечения эффективной естественной вентиляции помещение должно иметь вентиляционные каналы или быть оборудовано воздуховодами, которые открываются в вентиляционные шахты. Если в комнате присутствует вентиляция под подвесным потолком, то теплый воздух и так выводится из помещения. В подвесной потолок достаточно встроить пару решеток для проветривания запотолочного пространства.

    Принудительная вентиляция

    Иногда естественная вентиляция в потолке оказывается малоэффективной, поэтому дополнительно устанавливается принудительная система. В таких конструкциях обязательно используется электрический прибор, создающий движение воздуха.

    Важно! В принудительных системах тяга в воздуховодах обеспечивается не разницей в температуре и давлении воздуха, а работающим оборудованием.

    Причем установка вентилятора в подвесной потолок производится после выбора прибора по разным параметрам. Диффузор присоединяется к воздуховодам, которые идут к вентиляционной шахте в стене дома.

    Выбор типа вентиляционной системы для подвесного потолка

    Основное назначение вентиляции в создании потока воздуха с определенной силой.

    Вентиляционная система состоит из следующих комплектующих:

    • вытяжные диффузоры;
    • приточные каналы;
    • вентиляторы;
    • вентиляционные решетки;
    • воздуховоды.

    Принудительные вентиляционные системы обычно обустраиваются в помещениях с повышенной влажностью, например, в санузлах, на кухнях или в ванных комнатах. При этом нужно подобрать подходящий прибор по мощности и проложить воздуховоды под базовым потолком. В помещении с нормальной влажностью для эффективной вентиляции запотолочного пространства достаточно установить решетки.

    Типы вентиляционных решеток и их назначение

    Решетки вентиляционные потолочные предназначены для маскировки выходных отверстий от воздухопроводящих каналов.

    Выделяют следующие разновидности таких приспособлений:

    1. В производственных цехах и помещениях складов обычно используют стальные решетки. Внешне они не очень привлекательные, зато прочные и надежные, ведь очень важно защитить крупногабаритные воздуховоды от несанкционированного проникновения. Такие решетки подвержены коррозии, поэтому нуждаются в дополнительной окраске.
    2. Изделия из алюминия отличаются внешней привлекательностью и устойчивостью к коррозии, устанавливаются с целью защиты от грызунов, которые перемещаются по каналам.
    3. Пластиковые элементы применяются в жилых помещениях и общественных заведениях. В продаже есть большой выбор таких решеток разного цвета и по приемлемой цене. Некоторые разновидности имеют раздвижные жалюзи.

    Также выделяют двурядные, инерционные и однорядные решетки. Они отличаются своими размерами и подбираются по габаритам воздуховодов и каналов.

    Виды вентиляторов для установки в потолок

    Управление вентиляторов бывает ручное, автоматическое и дистанционное. Некоторые диффузоры для удобства управления оборудуются настенной панелью. Канальные приборы самые прочные. Они устанавливаются в воздуховод вытяжного действия. В зависимости от формы сечения канала подбирается и прибор. Он бывает с круглым или квадратным основанием.

    Важно! Надежные и долговечные канальные вентиляторы выдерживают температурные перепады и повышенную влажность.

    В зависимости от конструктивных особенностей выделяют следующие разновидности диффузоров:

    • Центробежные приборы в спиралевидном корпусе в народе называются «улитки». Это промышленное оборудование со значительной мощностью. Тяга прибора зависит от длины лопастей и частоты вращения.
    • Наибольшей популярностью пользуются осевые диффузоры. Даже при небольших размерах прибор не теряет в мощности и производительности. Эти внешне привлекательные вентиляторы легко монтируются. Вентиляция в потолке в ванной или на кухне чаще делается с использованием осевой разновидности приборов. Для установки в помещении площадью не более 15 м² применяются диффузоры с бесшумной работой, устанавливаемые в подвесной потолок.
    • Устройства с датчиком влажности и таймером самые дорогие и эффективные. Они оптимально подходят для влажных помещений, потому что позволяют регулировать влажность воздуха. В автоматическом режиме работы вентилятор сам включается при повышении влажности в помещении и сам отключается через определенное время, которое устанавливается на таймере человеком. В продаже есть такие диффузоры во влагозащищенном корпусе, что предотвращает риск возникновения короткого замыкания.

    Выбор мощности устройства

    Подбор прибора по параметру мощности производится с учетом назначения помещения, его кубатуры и кратности воздухообмена. Последний показатель указывает на скорость обновления воздуха в комнате в течение определенного временного промежутка. Данный показатель регламентируется СНиП под номером 2.08.01-89. Достаточно найти раздел, посвященный вентиляции, а именно пункты 4.1-4.17.

    Пример расчета мощности диффузора для установки в ванной комнате:

    1. Находим объем помещения, зная его габаритные размеры, например, комната с высотой 280 см, шириной 290 см и длиной 310 см имеет объем 2,8х2,9х3,1=25,172 м³.
    2. Находим в указанном нормативном документе (СНиП) таблицу определения кратности воздухообмена. Для помещений такого объема она составляет 10 единиц.
    3. Теперь остается подсчитать мощность вентилятора. Для этого объем помещения множим на кратность воздухообмена – 25,172х10=251,72 м³/ч.

    При выборе вентилятора для санузла мощность находим в зависимости от количества посадочных мест. На каждое место требуется мощность диффузора в 40-50 м³/ч. Если вентиляционные каналы в строительных конструкциях дома засорены или находятся в плохом состоянии, то параметр повышают до 100-150 кубометров в час.

    Внимание! При устройстве вентиляции в туалете, имеющем общий канал с другим помещением (ванной комнатой или кухней), монтируется обратный клапан. Это устройство защищает от попадания посторонних запахов в помещение, смежное с санузлом.

    Технология монтажа вентилятора в подвесной потолок

    Перед установкой подвесной конструкции по базовому потолку прокладывают электрические кабели для питания диффузора и воздуховоды. К этим инженерным коммуникациям после монтажа потолочной конструкции будут подключать вентилятор.

    При разметке потолка и стен на базовой поверхности отмечают место установки вытяжного диффузора. К этому месту впоследствии прокладывают вентиляционный короб или рукав. При сооружении несущего каркаса подвесного потолка место установки вентилятора усиливается дополнительными рейками обрешетки. Они могут быть стальными или деревянными в зависимости от материала всего каркаса.

    После сборки потолочной конструкции в месте, где планируется установить диффузор, высверливают отверстие нужного диаметра, учитывая габариты основания прибора. Для сверления отверстия применяют бур с насадкой или перфоратор. В последнем случае сверлят несколько отверстий по начерченной окружности, а потом прорезают круг нужного размера.

    В отверстие в первую очередь монтируется патрубок, который соединяется одним концом с воздуховодом. После этого устанавливается вентилятор. Агрегат подключается к электроснабжению. Для крепления прибора используют саморезы, которые вкручиваются через потолочное покрытие в несущий каркас. Затем проверяют работоспособность диффузора и крепят декоративную накладку. Именно она создает привлекательный внешний вид вентилятора со стороны помещения.

    Вентиляционные решетки и монтаж потолочного диффузора в ванной

    Жилые и нежилые помещения в доме должны проветриваться для устранения неприятных запахов, пыли и обновления воздуха. Но если в комнате с побеленными потолками достаточно раз в день открыть окно, то в помещениях с натяжными, подвесными потолочными конструкциями такой процедуры будет недостаточно. Пространство между отделкой и базовой поверхностью необходимо просушивать дополнительно, чтобы исключить образование конденсата, плесени. Поможет диффузор потолочный или вентиляторы, которые различаются по типу, принципу работы и прочим характеристикам.

    • Разновидности вентиляции для подвесных потолков
    • Естественная вентиляция
    • Принудительная вентиляция
    • Правила выбора вентиляции для подвесных потолков
    • Виды и назначение вентиляционной решетки
    • Разновидности вентиляторов для подвесных потолков
    • Поэтапная технология монтажа вентилятора в подвесные потолки
    • Правила выбора мощности вентилятора

    Разновидности вентиляции для подвесных потолков

    Всего различается два типа вентиляции – принудительная и естественная. Следует знать об особенностях систем, чтобы подобрать диффузор для обеспечения качественного проветривания пространства за подвесным потолком.

    Естественная вентиляция

    Нагретый воздух поднимается, естественные потоки перемещаются под потолком, просушивая пространство. Для свободного прохождения газов потребуется установить решетки вентиляционные потолочные на воздуховод или вентканал – диффузоры для принудительного перемещения потоков тут не нужны.

    Чтобы система работала исправно, необходимо сформировать воздухопроводящие каналы, вентиляционную шахту. Если в комнате уже есть вентиляция за натяжным полотном, то в конструкцию встраиваются решетки, поддерживающие нормальную циркуляцию потоков в пространстве между декоративным материалом и базовой поверхностью.

    Принудительная вентиляция

    Система требуется для обеспечения проветривания в помещениях без вентиляции или при недостаточности существующей схемы. Для сооружения системы пригодится агрегат, который будет перегонять воздушные потоки, создавать тягу. В этом случае не имеет значения разница между давлением и температурой воздуха, за перемещение массы воздуха отвечает прибор, который питается от сети электротока или батареек.

    На заметку! Вентилятор выбирается по заданным параметрам, также прокладываются воздуховоды к вентиляционной шахте в стене, но только при условии, что шахта исправно работает.

    Правила выбора вентиляции для подвесных потолков

    Вентиляция в потолке требуется для регулировки интенсивности и смены направления потоков воздуха.

    Схема сооружается из основных и дополнительных приборов:

    • приточных клапанов;
    • вентиляционных решеток;
    • вытяжных вентиляторов;
    • воздуховодов;
    • диффузоров и прочего оборудования.

    Количество и тип приборов подбираются в зависимости от требований объекта, пожеланий хозяина.

    Важно! Для помещений с высокой степенью влажности вентиляция оборудуется в обязательном порядке. В комнатах со средним и низким уровнем влажности в расчет принимается запыленность, частота проветривания и др. параметры.

    Если навесные потолки сооружаются в комнатах с нормальным и низким уровнем влажности, при котором риск скопления конденсата в межпотолочном пространстве невелик, хватит вентиляционной решетки, которая врезается в отделку. Для ванных, кухонь, других зон с высокой влажностью выбираются диффузоры направленного действия, вентиляторы – мощность приборов рассчитывается в зависимости от уровня влаги, площади помещения и других параметров.

    Виды и назначение вентиляционной решетки

    Потолочная вентиляционная решетка – элемент декора, который прикрывает проем воздуховода.

    Кроме того, изделие защищает канал от попадания мусора и различается по видам:

    1. Алюминиевые решетки. Противостоят коррозии, выглядят эстетично и отличаются легким весом. Перфорация прорезается так, чтобы ограничить доступ грызунам из шахты дома в помещение квартиры.
    2. Стальные изделия. Плохо переносят влагу, могут начать ржаветь, выпускаются в достаточно больших размерах. Прочные и жесткие элементы применяются в промышленных цехах и производственных помещениях, где важно не только обеспечить защиту от попадания в вентканал мусора, но и исключить риск внешнего проникновения внутрь воздуховодов.
    3. Решетки из пластика. Невысокая стоимость, легкий вес, большой выбор расцветок и форм – плюсы изделий. К тому же такие модели бывают разных размеров, быстро и просто монтируются, могут оснащаться раздвижными жалюзи – дополнительные плюсы, объясняющие популярность решеток. Применяются в жилых, общественных помещениях.

    На заметку! Пластик нетребователен в уходе, сохраняет стабильность формы, но грызуны справляются с решетками очень быстро, о чем следует помнить хозяевам частных домов.

    В продаже есть решетки однорядные, двухрядные, инерционные. Выбирая изделия, необходимо учитывать размер канала вентиляции или воздуховода. Для встраивания в подвесные, натяжные потолки подойдут изделия в тон полотнам малых и средних габаритов. Удобнее всего интегрировать несколько решеток в разные зоны поверхности, так циркуляция потоков будет более интенсивной.

    Разновидности вентиляторов для подвесных потолков

    Производители предлагают приборы с ручным, автоматическим управлением, переключатель может размещаться на стене – это удобно и практично. Простые, прочные канальные вентиляторы встраиваются в вытяжные воздуховоды, которые уже оборудованы в помещении.

    По форме различаются устройства с круглым, квадратным сечением, также надо выбрать приборы по конструктивным особенностям:

    • Устройства с таймером и датчиком влажности. Это вентиляторы с автоматическим режимом работы, которые запускаются при повышении нормы влажности, затем отключаются. Агрегаты удобны для формирования системы в помещениях с повышенной влажностью.

    Совет! Если обустраивается вентиляция в потолке в ванной, зоне бассейна устройства должны быть во влагостойком корпусе, чтобы не повышать риск короткого замыкания.

    • Центробежные приборы. Оснащены корпусом в виде спирали, поэтому их называют улитками. Мощное оборудование чаще всего применяется для промышленных объектов, но можно подобрать устройства для бытового применения, если правильно рассчитать длину лопастей и количество оборотов – от этих параметров зависит показатель производительности агрегата.
    • Осевой вентилятор – самый распространенный вид устройств, который используется в быту. Простые в монтаже приборы не снижают производительности и мощности при уменьшении размеров. В продаже есть бесшумные устройства, подходящие для монтажа в спальни, гостиные или детские.

    На заметку! Осевой канальный вентилятор выдерживает перепады температуры и влажности без утери практических и качественных характеристик.

    Поэтапная технология монтажа вентилятора в подвесные потолки

    До этапа обшивки отделкой по поверхности базового основания надо проложить вентиляционные каналы для вытяжки, кабель для подключения агрегата. В процессе выкладки листов ГКЛ отмечается место установки, а монтируется вентилятор в подвесной потолок в точке выхода отверстия воздуховода. Для упрочнения конструкции ее усиливают каркасом из деревянной или металлической рейки.

    Теперь в ламели подшивки прорезается отверстие размером с габариты вентилятора, монтаж начинается с установки в проем патрубка, затем встраивается прибор, подключается к проводам. После этого устройство фиксируется саморезами, вентиляция подвесного потолка тестируется на эффективность работы, завершает этап установка декоративной накладки – решетка остается единственным видимым аксессуаром.

    Совет! В помещениях большой площади рекомендуется монтировать 2 и более приборов на разных концах плоскости. При диагональном размещении диффузоров пространство будет проветриваться более эффективно, также учитывается расположение выхода в общую шахту канализации.

    Правила выбора мощности вентилятора

    Чтобы определиться с мощностью агрегата, нужны показатели объема, типа помещения и регулярности проветривания, то есть кратности воздухообмена – это параметр, который показывает, сколько раз воздух должен обновиться в течение заданного промежутка времени. Кратность определяется по нормам СНиП № 2.08.01-89 п. 4.1.- 4.17.

    Например, какой мощности должна быть вентиляция под подвесным потолком в кухне:

    1. При размерах комнаты в 4 х 3 м и высоте в 2,7 м получается объем (4 х 3 х 2,7) 32,4 куба. Таблица кратности показывает, что максимальный уровень равен 15.
    2. Мощность вентилятора находится так – 32,4 м3 х 15 = 486 кубометров в час.

    Никаких особенных сложностей нет, но при подсчетах мощности приборов для туалетов важно учитывать состояние вентиляционной шахты в доме. Например, одно посадочное место требует кратности воздухообмена 40-50 м3/час, но при забитой шахте следует повысить показатель до 100-150 м3/час.

    Совет! Часто каналы выходят из туалета в ванную или кухню, тут нужна установка обратного клапана. Устройство предупредит проникновение запаха из санитарной зоны в соседние комнаты.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
    ×
    ×
