Особенности обустройства воздуховодов

Воздуховоды для вентиляции: классификация, особенности

Бесперебойная и эффективная работа системы вентиляции помещения во многом зависит от грамотного выбора воздуховодов, по которым осуществляется беспрепятственное перемещение воздушных потоков. Данные устройства различаются материалом изготовления, геометрическими параметрами, формой сечения и различными конструктивными особенностями. Немаловажное значение имеет точность соблюдения технологии монтажных и пуско-наладочных работ.

Посредством воздуховодов обеспечивается поступление свежего воздуха внутрь жилых, общественных или производственных помещений. С их помощью производится удаление отработанных воздушных масс. Изделия применяют для обустройства вентиляционных систем различного назначения: приточной, вытяжной, приточно-вытяжной, противопожарной. Разводка каналов может быть простой или сложной со множеством ответвлений, рукавов, шахт.

Разновидности воздуховодов

Существует несколько критериев, по которым удобно классифицировать воздуховоды для систем вентиляции. При выборе данной продукции должны быть учтены следующие факторы:

Способ и место установки:

  1. Для проводки по наружным/внутренним стенам зданий и сооружений используются воздуховоды в приставном либо подвесном варианте.
  2. Встроенные конструкции подлежат установке в стеновые и потолочные конструкции.
  1. Круглая.
  2. Прямоугольная.
  1. Прямошовные конструкции выпускаются в двух вариантах — с применением сварки или с использованием замкового соединения. С целью обеспечения большей жесткости воздуховода выполняется отбортовка и офланцовка, а также двойное зигование стыков.
  2. Спирально-навивные конструкции наделены повышенными показателями по жесткости. Изготавливаются способом накручивания стальной полосы по спирали на специальном оборудовании. Замковый шов формируется в процессе закручивания стальной полосы на спирально-навивном станке. Чтобы уберечь стыковочные места от коррозии, ленту перед подачей на формующую головку покрывают грунтовкой.
  3. Гофрированные изделия бывают гибкими и полужесткими. Изготавливаются алюминия, многослойной метализированной пленки.

  1. Оцинкованная сталь является наиболее популярным материалом ввиду ее высокой стойкости к коррозии, отличной податливости большинству видов механической обработки, небольшому физическому весу. Конструкции из оцинкованной стали недороги, долговечны, способны обеспечить высокоэффективную вентиляцию в зданиях любого назначения.
  2. Нержавеющая сталь чаще всего применяется для производства вентиляционных труб с целью их использования на тяжелых промышленных и горнодобывающих предприятиях. Изготовление воздуховодов из нержавеющей стали целесообразно для зданий и сооружений, в которых присутствует агрессивная окружающая среда и высокие температуры.
  3. Чёрная холоднокатанная сталь используется для нужд дымоудаления. Изделия могут быть прямоугольными либо круглыми, с приварными фланцами из уголка, со сварным швом, грунтованные с двух сторон.
  4. Различные виды полимерных соединений используют в производстве воздуховодов для химических, медицинских и пищевых предприятий, поскольку пластмассы отлично противостоят воздействию не только влаги, но также кислот, щелочей, солей. Однако пластиковые трубы легко повреждаются от ударов и высоких температур. Эти факторы необходимо учитывать при проектировании вентсистем.
  5. Металлопластик – это не что иное, как армированный полимер. Продукция из этого материала легкая, прочная, хорошо переносит соседство с агрессивными средами. Она дешевле металлических, обладают совершенно гладкой внутренней поверхностью, что существенно улучшает пропускную способность вентиляционной сети. Из минусов стоит отметить низкую стойкость к возгораниям.

Нюансы производства монтажных работ

Главным качеством безупречно функционирующего воздуховода является его герметичность. Поэтому уже на стадии проектирования вентиляционной системы необходимо предусмотреть минимальное количество стыков. Соединение отдельных элементов в единую сеть может осуществляться двумя способами:

  1. При помощи фланцев, расположенных по торцам каждого короба. Крепление можно выполнить заклепками, болтами или сваркой. Между фланцами стоит уложить эластичную прокладку из резины или каучука.
  2. Посредством использования специальных хомутов (или бандажа). Этот метод более экономичен по временным и финансовым затратам. Он позволяет выполнять подгонку отдельных элементов по длине прямо на месте установки воздуховода.

Монтаж вентиляции производится в последовательности, определенной проектом. Крепление воздуховодов к несущим конструкциям по вертикали выполняется через каждые 1800 мм, в горизонтальном направлении расстояние между крепежными устройствами составляет не менее 1000 мм.

При прокладке системы вентиляции в жилых помещениях (детской, спальне, рабочем кабинете) нужно уделить повышенное внимание шумоизоляции. Стоит использовать воздуховоды с утолщенными стенками, утеплители и звукопоглощающие материалы.

Все, что необходимо для устройства вентиляции, можно выгодно приобрести в компании «КВС-Инжениринг». Мы предлагаем к продаже продукцию высокого качества различной конструкции и для разных целей.

У нас можно купить оцинкованные воздуховоды широкого типоразмерного ряда. Принимаем заказы на изготовление коробов по индивидуальным замерам и чертежам клиента. Обращайтесь по телефонам +375 29 62 62 100 и +375 29 66 50 969, наши специалисты охотно ответят на возникшие вопросы, помогут сделать правильный выбор и оформить заявку.

Геотермальная вентиляция: выгоды применения в контексте сезонности

Принцип действия

Технология геотермальной вентиляции основывается на том, что грунт представляет собой колоссальный тепловой аккумулятор. Для изменения его температуры (к примеру, под воздействием атмосферного воздуха) требуется длительное время. При этом меняются только температурные показатели верхних слоев грунта (до глубины полутора-двух метров), а ниже уровня промерзания (от трех метров и более) они остаются практически стабильными в течение всего календарного года:

  • В зимний период температура составляет +5-7°С выше нуля.
  • В летнее время может достигать +10-12°С.

Таким образом, геотермальные системы вентиляции работают на основе грунтового теплообменника и используют природное тепло путем его утилизации.

В западноевропейских странах технология стала весьма распространенной. Практическим путем доказано, что зимой с помощью такой системы можно нагреть поступающие в помещение воздушные потоки до комфортной плюсовой температуры, а летом – охладить до показателей +18-20°С.

Особенности устройства

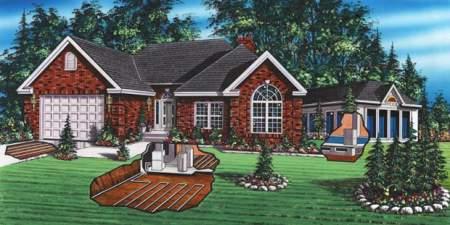

Геотермальная вентиляция немного схожа с классической системой канального типа, но оснащенной дополнительным контуром воздуховода, который расположен ниже уровня промерзания грунта. В данном случае подземный воздуховод представляет собой грунтовый коллектор.

При необходимости эффективность процессов теплообмена повышается за счет обустройства двухконтурного воздуховода, где наружный контур обеспечивает поступление приточного воздуха, а внутренний – удаление отработанных потоков. Таким образом, грунтовый воздуховод также выступает в роли рекуператора.

«Зимняя» геотермальная вентиляция

Такая вентиляция является практически универсальной и может использоваться в жилых, общественных, производственных и складских помещениях. Главное ее назначение зимой заключается в сокращении затрат на подогрев приточных воздушных масс.

Для создания здорового микроклимата внутри очень важна чистота и свежесть воздуха. А чтобы его температура находилась в пределах комфортного порога, воздух предварительно подогревается. Традиционное решение для этой цели — водяные или электрические канальные нагреватели. Однако в геотермальной технологии полностью отпадает надобность в рекуператорах, поскольку в роли теплообменника выступает почва. За счет температуры приточных воздушных потоков, составляющей +6-+9°С, нагрузка на калориферы существенно снижается. Это обеспечивает значительное снижение затрат на электрическую энергию и продление эксплуатационного срока оборудования.

«Летняя» геотермальная вентиляция

Основной задачей приточной вентиляции в летний период является обеспечение активного воздухообмена и быстрого кондиционирования. Классическая схема вентиляционной системы предусматривает охлаждение приточных воздушных масс за счет размещения водяных охладителей в вентиляционных каналах. Обустройство геотермальной системы позволяет полностью отказаться от подобных устройств, поскольку ее принцип работы предусматривает охлаждение воздуха путем его взаимодействия со слоями почвы.

На интенсивность работы системы влияют такие факторы, как:

  • скорость движения воздуха;
  • протяжность воздуховода под землей.

Межсезонная вентиляция

Период межсезонья характеризуется незначительной разницей между температурными показателями внутри помещения и снаружи. В это время нет смысла использовать геотермальную вентиляцию для обогрева или кондиционирования воздуха, так как подачу воздушных потоков можно осуществлять напрямую.

От длины и конфигурации воздуховодов непосредственно зависят показатели мощности вентилирующего устройства и, соответственно, потребление системой энергетических ресурсов. Для снижения ее расходов на эксплуатацию в межсезонье используется менее протяженный контур, который способствует уменьшению нагрузки на вентиляторы и обеспечивает экономию электроэнергии, необходимой для принудительной циркуляции воздуха.

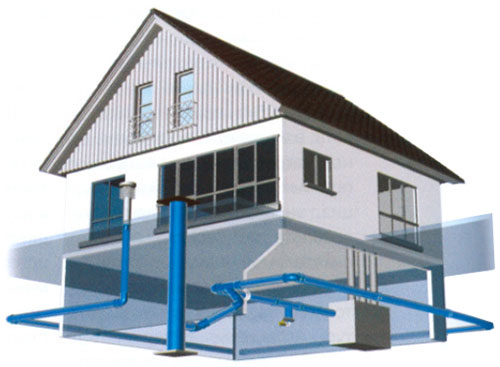

Обустройство системы

Для обеспечения правильной и эффективной работы вентиляционной системы геотермального типа оптимально произвести ее проектирование и обустройство на этапе строительства самого здания. Это позволит избежать необходимости в перекапывании грунта вокруг уже построенного дома, повреждении газонов и садовых дорожек.

Преимущества системы

Несмотря на всю сложность технического обустройства геотермальной вентиляции, связанную с установкой теплообменника под землей, эта технология имеет массу очевидных преимуществ. В их числе:

  • низкие затраты на единицу выработанной тепловой энергии;
  • быстрая самоокупаемость, которая обеспечивается высокоэффективной рекуперацией;
  • долговечность за счет отсутствия подвижных деталей;
  • возможность применения как для нагрева, так и для охлаждения воздуха – в зависимости от сезонности.

Кроме того, использование геотермальной вентиляции не оказывает пагубного воздействия на окружающую среду, поэтому такая система может устанавливаться практически на любом объекте.

Современные воздуховоды для вентиляционных систем

Воздуховоды образуют систему для удаления загрязненных или отработанных воздушных потоков, паров по вентиляционным каналам и поступления чистого воздуха в помещение. Самым главным моментом при выборе воздуховода, который влияет на качество вентилируемости воздушного пространства, является диаметр каналов и правильная установка.

Классификация воздуховодов зависит от типа системы вентиляции. Например, приточно-вытяжная система предусматривает наличие двух каналов: для поступления воздуха – приточных, а удаления скопившегося углекислого газа, тяжелых паров – вытяжных.

Современные воздуховоды различают по нескольким факторам:

  1. по конструктивному строению;
  2. по типу изготавливаемого материала;
  3. по форме внутреннего сечения канала;
  4. по степени деформации формы труб;
  5. по видам оснований для монтажа.

Конструктивные особенности подразделяют вентиляционные установки на встроенные вентиляционные шахты или внешние воздухопроводы.

Для внутреннего обустройства жилых помещений в бетонных или кирпичных домах устанавливают встроенные шахты вентиляции. Главным условием хорошей вентилируемости воздуха будет являться – гладкая поверхность внутренней поверхности каналов, без образования наплывов от неровных стен, строительно-монтажных смесей. В нижней части шахты находится технологической отверстие для периодической чистки.

Внешние воздуховоды не скрыты и визуально видны как приставные или подвесные коробы, собранные из труб, фасонных изделий разного диаметра и формы, подробнее можно посмотреть здесь — http://ventaprof.ru/. На кухне можно увидеть внешний воздуховод, подсоединенный к вытяжному устройству. Система вентиляции жилого здания состоит из единых встроенных шахт, которые объединяют внешние воздуховоды от каждой квартиры.

По материалу изготовления воздуховоды подразделяют на:

  • металлические;
  • пластиковые;
  • полимерные.

Металлические каналы вентиляции изготавливают из оцинкованной и нержавеющей стали или алюминиевых сплавов, отличаются повышенной прочностью, стойкостью к износу и огненному воздействию. Антикоррозийность достигается за счет специальной обработки металла. Монтаж осуществляется быстро и удобно. Стоимость изделий из оцинкованной стали меньше, если сравнивать с аналогичными каналами из стали или алюминия.

Пластиковые воздухопроводы также имеют высокий уровень прочности могут считаться экологическими за счет материала полипропилена. Основными преимуществами для полипропиленовых каналов являются:

  • небольшая масса и стоимость;
  • безопасное воздействие с влагой или растворами;
  • легкий и дешевый ремонт отдельных участков или всего потока;
  • длительная эксплуатация.
Читать еще:  Ремонт фундамента под домом

Отрицательной стороной пластиковых каналов считается плохая стойкость к механическим нагрузкам и высоким температурам. Но при расположении в труднодоступных участках маловероятна быстрая или частая поломка воздухопровода.

Полимерные воздухопроводы устанавливают на локальных участках, изгибах, ответвлениях и где требуется подключить отдельные элементы вентиляции. Полимерные каналы хорошо придают необходимую форму, но при установке образуют повышенный шум. Также характеризуются хорошим аэродинамическим сопротивлением потокам воздуха.

Форма внутреннего сечения канала может быть круглой или квадратной. Но круглая форма имеет меньшее сопротивление воздушным потокам и более удобная при монтаже или производстве. Во время герметизации круглые воздухопроводы удобнее и надежнее стыковать, но для интерьера лучше подходят квадратные, прямоугольные каналы. Для каждого вида требуются разные соединительными деталями.

По степени деформации воздухопроводы могут быть гибкими или полугибкими. Отличие моделей заключается в толщине слоя алюминия. Полугибкие воздухопроводы более толстые и обладают меньшим аэродинамическим сопротивлением, легко складываются в гармошку, а затем выпрямляются во время монтажа. Гибкие воздухопроводы, состоящие из нескольких слоев тонкой фольги алюминия, не выделяют вредных веществ и соединения, безопасны для использования в условиях нормальной температуры.

Фланцевое соединение воздуховодов осуществляется с помощью фланцев, фиксируемых к участкам канала вентиляции при помощи фланцев. Безфланцевое крепление производят посредством бандажа, изготовленного из тонкой листовой стали и металлических реек.

Общая оценка статьи: Опубликовано: 2017.09.24

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Особенности, плюсы и минусы прямоугольных воздуховодов

Классические воздуховоды – трубы с круглым сечением – не всегда целесообразны при обустройстве вентиляционных коммуникаций. Несмотря на очевидный плюс – меньшее сопротивление воздуха, они более громоздки и в небольших по габаритам помещениях занимают слишком много полезного пространства. Именно поэтому сегодня при прокладке коммуникаций часто используют воздуховоды прямоугольные, цена которых доступна даже пользователям с небольшим бюджетом.

Назначение и особенности

Прямоугольные конструкции разрабатывались для производственного применения, где основным критерием выбора являлась высокая пропускная способность. Однако со временем компактные воздуховоды нашли применение в бытовой и коммерческой сфере, они используются для монтажа приточной/вытяжной вентиляции в санузлах, кухнях, офисах с различной оргтехникой. Как и аналоги с круглым сечением прямоугольные устройства обеспечивают отток отработанного и приток свежего воздуха, обеспечивая благоприятный микроклимат в помещении.

Сегодня производители выпускают элементы вентиляции различного размера, диаметра сечения. Для изготовления используются пластик, металлопластик, металл (сталь, алюминий, нержавейка), стеклоткань, поэтому выбрать конструкцию в соответствии со спецификой эксплуатации не составляет труда.

Преимущества использования

Как мы уже отметили, популярность прямоугольные воздуховоды получили благодаря лучшей пропускной способности, но это не единственный их плюс. Системы из этих комплектующих:

  • Эргономичнее. Элементы реально размещать в максимальной близости к несущим/ограждающим конструкциям.
  • Компактнее, что позволяет сэкономить полезное пространство.
  • Легче монтируются. Упрощенная (по сравнению с круглыми аналогами) сборка при помощи фитингов.
  • Надежны. Справляются с высокими поперечными нагрузками, не подвержены скручиванию, не растягиваются.
  • Вписываются в углы, занимая обычно пустующую площадь.

Неоспоримый плюс – возможность крепежа различных соединительных элементов на плоскую поверхность.

Немного и о минусах

Прежде чем выбрать такой вариант комплектующих для вентиляции, стоит узнать и о возможных недостатках. Для прямоугольных воздуховодов характерны:

  • Закручивание воздуха (турбулентность) в местах поворота магистрали. Проблема решается установкой достаточно мощного вентилятора.
  • Усложненная чистка углов внутри при сервисном обслуживании.

Распространенная ошибка при выборе элементов этой категории – выбирать изделия с недостаточной жесткостью, что приводит к прогибу в местах перепада давления. Проблема решаема – чтобы воздуховоды не «хлопали» достаточно установить дополнительные ребра жесткости. Однако целесообразнее принять превентивные меры и доверить расчет и монтаж вентиляции специалистам.

© Торгово-производственная компания ПК Вентас (PC Ventas) — производство и поставка воздуховодов, деталей систем вентиляции, изоляционных материалов, крепежей, станков 2010-2020.

111123, г.Москва, ул. Плеханова, д. 4А, БЦ «Юникон»

Режим работы: Пн. – Пт. с 9:00 до 18:00,
Сб. – Вс. – выходной

Какой воздуховод выбрать для кухонной вытяжки

Обустройству кухни уделяется большое внимание. Это помещение, которое должно иметь все необходимые элементы комфорта и удобства. К числу таких устройств относится вытяжка, которая удаляет неприятные запахи и очищает воздух. Важной частью системы является воздуховод. Для эффективной работы нужно правильно подобрать устройство и установить его.

Отличие вытяжки от вентиляционной системы

Согласно существующим санитарным нормам в любом жилом помещении должны устанавливаться приборы, поддерживающие воздухообмен. В связи с этими требованиями в многоквартирном доме делается вентиляционная система. Она представляет собой цепочку каналов, которые располагаются в стенах и выводят воздушные массы на крышу. Свежий воздух в квартиру поступает через щели в дверных и оконных проемах. Подобная система не способна быстро удалить неприятные запахи, которые образуются на кухне в процессе готовки.

Для эффективного удаления запахов используются вентиляционные системы, работающие в принудительном порядке. Их также называют вытяжками. Их принцип действия основывается на поглощении паров, которые исходят от варочной панели. После воздушные массы отводятся с помощью воздуховода в вентиляционный канал. Взамен поступает новый свежий воздушный поток из окон и дверей.

Классификация воздуховодов

Воздуховоды для вытяжки на кухне могут разделяется на группы по разным показателям: материал изготовления, эксплуатационные характеристики, тип конструкции. Вентиляция для вытяжки на кухне выбирается индивидуально для каждого помещения.

По виду конструкции

Все изделия можно разделить на два типа:

  • Гибкие. Могут размещаться под прямым углом. Их можно сжимать и растягивать, но нужно учитывать, что слабо вытянутый воздуховод имеет лучшее сопротивление воздушным потокам. Обычно такие конструкции делаются из алюминия. К недостаткам относят невозможность создания гофрокороба длиной свыше 3 метров из-за ухудшения производительности системы.
  • Жесткие. Отличаются простотой сборки и имеют гладкую и ровную внутреннюю поверхность. Воздушный поток не имеет преград благодаря гладкости, из-за чего эффективность таких систем больше.

Стоимость жестких моделей выше, но их положительные качества оправдывают затраты. Выбор системы определяется количеством изгибов, которые трубы должны пройти. Рекомендуется уменьшить количество поворотов, чтобы не появлялись завихрения.

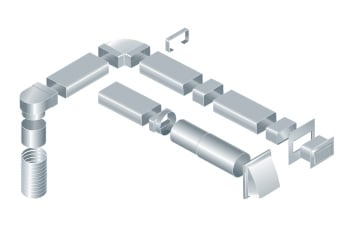

По форме

Выделяют несколько основных вариантов:

  • Округлые. Это изделия, которые используются в домах с высокими потолками. Из-за особенностей конструкции и размеров воздуховода устанавливаются нечасто. При подключении к вентиляционному каналу для вытяжки квадратной или прямоугольной формы потребуется применение специальных коннекторов.
  • Прямоугольные и квадратные. Универсальные воздуховоды, которые чаще всего ставятся в домах и квартирах. Установку можно выполнить за шкафчиками на кухне. Есть возможность прокладывания по любой траектории.
  • Овальные. Имеют схожие характеристики с округлыми моделями.
  • Плоские. Это подвид прямоугольных конструкций, которые практически незаметны.

Прямоугольные конструкции используются чаще остальных видов. Производители выпускают изделия в нескольких размерах. Для вытяжек мощностью не более 300 куб.м./час применяются воздуховоды с сечением 110×55 мм. Для приборов с производительностью 350 куб.м./час подходят изделия 120×60 мм. Устройства с мощностью до 1000 куб.м./час требуют сечение 240×60 мм.

По материалам

Популярны воздуховоды из пластика и различных металлов. Каждый материал имеет свои особенности и преимущества, которые будут реализованы в определенных условиях.

  • Пластик. Это самые востребованные конструкции для кухонных вытяжек. По форме бывают округлые и прямоугольные. К основным плюсам можно отнести устойчивость к коррозии, легкость сборки и монтажа трубы для вытяжки, гладкость стенок, низкая цена и небольшой вес. Во время работы вытяжки такие системы не издают шума. К недостаткам относят необходимость покупки переходников и коннекторов для соединения частей, а также неустойчивость к высоким температурам.
  • Алюминий. Из этого материала часто создаются конструкции для вентиляционных систем. К преимуществам можно отнести низкую цену, простоту и универсальность, легкость монтажа, стойкость к высоким температурам. Однако алюминий имеет серьезные недостатки, ограничивающие его применение – это высокая теплопроводность, из-за которой будет наблюдаться скопление конденсата; непрезентабельный внешний вид и слабая прочность конструкции.
  • Сталь. Для воздуховодов выбирается нержавеющая или оцинкованная сталь. Это прочный материал, который стоит недорого, имеет ровную основу, не подвержен деформации и не выделяет вредных веществ. С каждым годом популярность стальных изделий уменьшается. Это связано с необходимостью применения максимально надежных и устойчивых фиксаторов, сложностью резки металлических труб, большим весом и шумной работой.

Несмотря на надежность, металлические воздуховоды применяются все реже. Заменой им стали пластиковые изделия.

Советы по выбору

Обустройство системы вентиляции требует от владельцев дома или квартиры учета всех особенностей помещений. Чтобы облегчить выбор, нужно следовать рекомендациям:

  • Покупать оборудование следует только в официальных магазинах. В комплекте обязательно должна быть инструкция и гарантийный талон.
  • Внешнее оформление также нужно учитывать, чтобы вытяжка со смещенным воздуховодом вписывалась в интерьер.
  • Бренд и стоимость изделия. Рекомендуется брать воздуховоды от проверенных компаний с оптимальным соотношением цены и качества. Дешевые изделия лучше не покупать, так как их характеристики не будут соответствовать заявленным.
  • Производительность. Она должна быть достаточной для конкретного помещения. В случае слабой вентиляции воздушный поток будет обновляться медленнее, неприятные запахи будут застаиваться.
  • Низкий уровень шума.
  • Способность оперативно удалять посторонние запахи.

При планировании системы рекомендуется пользоваться принципом минимализма – чем меньше поворотов и дополнительных деталей, тем более эффективно будет работать воздуховод. В случае кухонной вытяжки достаточно канала с тремя поворотами. Увеличение этого значения приводит к снижению КПД на 10-15%.

Пропускная способность является основным критерием выбора. Площадь сечения, от которой она зависит, должна быть соизмерима с патрубками, выводящими воздух. Для определения сечения используют формулу S=3.14 × (d/2)² для круглых труб, где d – диаметр воздуховода; а также для прямоугольных S= L×Н, где L и Н – длина 2-сторон конструкции. К полученным значениям не нужно добавлять запас, так как на производительность он не повлияет.

Установка воздуховода для кухонной вытяжки может осуществляться самостоятельно. Перед тем как сделать как сделать воздуховод для кухонной вытяжки своими руками, нужно создать план его размещения и выбрать способ маскировки труб.

Особенности установки

Воздухоотвод для вытяжки можно поставить своими руками. Наиболее просты в установке гофрированные изделия. Они нарезаются на отрезки нужной длины при помощи обычных ножниц или ножовки, а затем присоединяются к вентиляционной шахте и вытяжке. Для более эффективной работы рекомендуется заменить обычную решетку на ту, которая имеет соединительный патрубок. Фиксация воздухопровода осуществляется на специальные хомуты. Места контактов следует обработать герметиком для большей прочности.

Читать еще:  Как наклеивать самоклеющуюся пленку, чтобы не было пузырей

Аналогичным образом ставятся воздуховоды из ПВХ. При помощи ножовки по металлу труба разрезается на детали нужного размера, после чего осуществляется их коммутация при помощи фиксаторов. Важно, чтобы труба входила в патрубок минимум на 5 см. Контакты отрабатывают герметиком.

Если в кухне используется вытяжка с производительностью свыше 600 куб.м./час, может образовываться обратная тяга. Для борьбы с этим явлением используются обратные клапаны. Они продаются в виде пластмассового диска на оси или пленчатые. Монтаж изделия осуществляется вертикально, чтобы не было ложных срабатываний под тяжестью собственного веса.

Способы декора воздуховода

Трубы, прилегающие к вытяжке и вентиляционному отверстию, могут испортить дизайн помещения. По этой причине владельцы квартиры решают его спрятать. Замаскировать воздуховод можно несколькими способами:

  • Обшивка гипсокартоном. Вдоль воздуховода делается обрешетка, на которую фиксируются листы гипсокартона. Далее полученный короб можно отделывать так же, как и все помещение. Важным недостатком такого способа является сложный подход к трубам в случае необходимости.
  • Короб из пластика. Производители предлагают готовые пластиковые конструкции, в которые можно поместить воздуховод. Это более простой и дешевый аналог гипсокартонной обшивки.
  • Установка труб над подвесным или натяжным потолком. В таком случае конструкция должна быть спланирована еще на этапе ремонта перед отделочными работами. Воздуховод прокладывается над потолочной конструкцией, после чего устанавливается уже само покрытие. В случае необходимости доступа к трубам придется разбирать потолок, что является существенным недостатком.

Для маленьких по площади кухонь не подходят способы со шкафчиком из-за визуального уменьшения пространства. Лучшим вариантом будет прокладка труб над подвесным потолком либо применение коробов и покраска.

Вентиляционные каналы и воздуховоды в квартирах и жилых домах

Ни одно строительство жилого дома не обходится без монтажа и подключения естественной или принудительной системы вентиляции. В многоэтажных домах для удаления отработанного воздуха из жилого помещения в атмосферу, чаще всего применяются встроенные воздуховоды из кирпича или монолитного бетона, которые устанавливаются сразу, в процессе строительства дома. При засорении вентиляционного стояка, или при необходимости переноса воздуховода на другое место, используются новые металлические или пластиковые прямоугольные вентиляционные каналы, предназначенные для внешнего монтажа.

Схема принудительной вентиляции частного жилого дома.

Правила обустройства вентиляционных каналов

При выполнении ремонтных или монтажных работ следует знать, что обустройство новой, или переоборудование действующей системы вентиляции своими руками необходимо выполнять в строгом соответствии с установленными строительными нормами и правилами.

Для того чтобы читателю было проще разобраться с этой несложной задачей, в настоящей статье будет представлен краткий обзор, в котором описаны главные особенности обустройства магистральных воздуховодов и вентиляционных каналов в частных жилых домах и квартирах.

Схема вентиляции с естественной циркуляцией воздуха.

Разновидности вентиляционных каналов

По своим конструктивным особенностям и по взаимному расположению вентиляционных каналов относительно несущих стен здания все воздуховоды можно условно разделить на несколько типов.

Встроенные вентиляционные воздуховоды прямоугольного или квадратного поперечного сечения, как правило, закладываются в несущих стенах здания в процессе его строительства. При их изготовлении чаще всего используется ручная кладка вентиляционных каналов из кирпича, или формирование из специальных железобетонных блоков, предназначенных для монтажа подобных систем.

Готовые бетонные блоки с встроенным вентиляционным каналом.

  • Накладные или подвесные воздуховоды чаще всего представляют собой плоские каналы для вентиляции в виде сборных коробчатых конструкций из листовой оцинкованной стали. Монтаж и подключение подобных систем выполняется после окончания строительных и отделочных работ, а в случае перепланировки помещения — после окончания реконструкции, по специально разработанному техническому проекту.
  • Наружные или другими словами, приставные вентиляционные каналы представляют собой отдельно стоящую строительную конструкцию, которая устанавливается с наружной стороны здания. Такая система может быть изготовлена из кирпича, монолитного бетона, а также сборных металлических труб из оцинкованной или нержавеющей стали.

    Утепленные металлические трубы из нержавеющей стали для монтажа вентиляционных систем.

    Совет! Воздуховодные каналы в частных жилых домах рекомендуется прокладывать параллельно печному дымоходу, в непосредственной близости от него. Такое расположение, за счет восходящего потока теплого воздуха позволяет существенно увеличить тягу, а соответственно улучшить эффективность работы вентиляционной системы.

    Выбор материала

    В настоящее время для монтажа воздуховодных каналов предлагается большое количество разнообразных материалов, цена которых может существенно отличаться, однако правильный выбор, главным образом, зависит от конкретных условий строительства и специфики использования того или иного помещения.

  • Встроенные воздуховоды из монолитного бетона отличаются высокой прочностью и долговечностью, просты в обслуживании, а кроме того, при равномерной монолитной заливке, оказывают небольшое сопротивление движению воздушного потока.
  • Полнотелый кирпич обладает похожими эксплуатационными свойствами, однако в большинстве случаев, кирпичная кладка вентиляционных каналов может создавать турбулентные завихрения, что существенно снижает тягу, поэтому ее рекомендуется использовать при монтаже вентиляционных систем с принудительной циркуляцией воздуха.

    Кладка воздуховода из полнотелого кирпича.

  • Металлические и пластиковые каналы для вентиляции лишены подобного недостатка, однако они менее прочные, поэтому их нужно оберегать от внешнего механического воздействия. К тому же все металлические изделия (кроме нержавеющей стали) подвержены атмосферной коррозии, поэтому нуждаются в дополнительной защите от влаги, возникающей в результате образования конденсата.
  • Для установки внутрь кирпичной или бетонной стены также используются встроенные воздуховоды из асбоцементной трубы. С точки зрения аэродинамики и эксплуатационных качеств, этот материал является наиболее подходящим для монтажа встроенных вентиляционных систем в процессе строительства кирпичного или монолитного здания.
  • Для монтажа системы вентиляции в ограниченном пространстве, например за подвесными потолками или за стеновыми панелями из гипсокартона, хорошо подходят плоские вентиляционные каналы небольшой толщины, изготовленные из пластика или металла.

    Схема монтажа пластикового воздуховода за подвесным потолком.

    Совет! При самостоятельном монтаже безнапорной вентиляции с естественной циркуляцией воздуха, рекомендуется использовать круглые пластиковые вентиляционные каналы , поскольку они, благодаря своей форме и гладкой внутренней поверхности, создают минимальное сопротивление движению воздуха.

    Самостоятельное изготовление воздуховода

    Как уже говорилось выше, для монтажа встроенного воздуховода лучше всего использовать круглую асбоцементную трубу, поэтому далее будет представлена пошаговая инструкция по монтажу подобного вентиляционного канала в несущей стене из кирпичной кладки.

  • Несущую кирпичную стену толщиной в полтора кирпича выкладывать обычным способом до уровня расположения вентиляционного отверстия.
  • В нижней части асбоцементной трубы вырезать переднюю стенку до осевой линии, на высоту 120 мм так, чтобы в ее торце образовалось ступенчатое окно.
  • На верхнюю плоскость кирпичной кладки установить асбоцементную трубу вырезанным окном внутрь помещения, и временно закрепить ее к строительным конструкциям (колонны, балки, потолочное перекрытие) при помощи вязальной проволоки.
  • Продолжить кирпичную кладку тем же способом, устанавливая кирпич на ребро спереди и сзади асбоцементной трубы.
  • Таким образом, нужно вывести верхний торец асбоцементной трубы вместе с окружающим ее кирпичом на уровень, который расположен не ниже верхней части конька кровли.

    На фото показана установка асбоцементной трубы в несущей кирпичной стене.

    Совет! Для подключения горизонтального вентиляционного канала к вертикальному стояку на других этажах, в нужном месте асбоцементной трубы необходимо вырезать прямоугольное или квадратное окно, шириной равной ее диаметру, и высотой не менее 120 мм.

    Нормативные технические требования

    При самостоятельном выполнении монтажных работ необходимо обязательно соблюдать общепринятые нормы и правила, которые касаются обустройства вентиляционных систем, при этом форма внутреннего сечения и размеры вентиляционных каналов должны строго соответствовать требованиям нормативных документов.

  • Вытяжное вентиляционное отверстие в помещении должно располагаться как можно ближе к потолку, при этом расстояние от верхнего края до потолка должно быть не более 100 мм.
  • При расположении выходного отверстия трубы на кровле не далее 1500 мм от конька крыши, его высота должна находиться как минимум на 500 мм выше конька.
  • Для улучшения естественной тяги, и защиты вертикального стояка от атмосферных осадков его выходное отверстие должно быть оборудовано специальным дефлектором из нержавеющей стали.

    Расположение выходного отверстия вентиляционной трубы относительно конька кровли.

  • Вертикальные стояки с естественной циркуляцией воздуха должны иметь площадь поперечного сечения не менее 140-180 см², что примерно соответствует диаметру трубы 120-150 мм.
  • Площадь поперечного сечения вертикальных стояков с принудительной циркуляцией воздуха должна быть не менее 90-130 см², что соответствует диаметру круглой трубы 100-130 мм.
  • Все вертикальные и горизонтальные вентиляционные каналы, которые проходят по лестничным клеткам, чердакам, или другим неотапливаемым помещениям, должны иметь теплоизоляцию из листового пенополистирола или минеральной ваты, толщиной не менее 50 мм.
  • Для обеспечения нормальной тяги, в системах с естественной или принудительной циркуляцией воздуха, все соединения должны быть абсолютно герметичными, и не иметь следов видимых повреждений.

    Ветро и влагозащитный дефлектор из нержавеющей стали.

    Заключение

    Независимо от выбранного материала и технологии изготовления, все воздуховоды и вентиляционные каналы по СНиПу 2.04.05-91 «Отопление, вентиляция и кондиционирование» должны в полной мере соответствовать техническим характеристикам, указанным в этом нормативном документе.

    Чтобы получить более подробную информацию по данному вопросу, можно посмотреть видео в этой статье или почитать соответствующую нормативно-техническую документацию на нашем сайте.

    Особенности обустройства воздуховодов

    Современные трубы под вентиляцию (или воздуховоды) справедливо считаются одним из главных элементов коммуникаций, обеспечивающих необходимый микроклимат в помещении. Неважно, где эти нужные конструкции используются: в отраслях промышленности или при обустройстве жилого дома. Воздуховоды на сегодня являются частью систем вентиляции, кондиционирования. Правильная вентиляция труб – залог того, что теплоизоляция будет выполнять свои «обязанности».

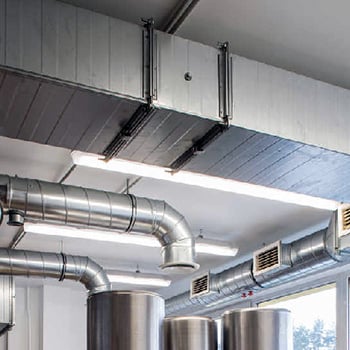

    Системы вентиляции имеют разветвленную сеть воздуховодов для перемещения воздуха в помещении.

    Современное планирование любого промышленного или жилого здания невозможно без «участия» вентиляционных воздуховодов.

    Существует довольно подробная их классификация. Вентиляционные трубы делятся по типу сечения, области применения, материалу изготовления. Какие же лучше выбрать?

    Типы сечений труб под вентиляцию

    Воздуховоды круглого сечения

    Трубы имеют преимущество, заключающееся в отсутствии выступающих частей, что позволяет вести монтаж на меньшей площади. Конструктивная особенность круглых воздуховодов – возможность использования более тонкого слоя изоляции, по сравнению с прямоугольными «коллегами». Это дает возможность экономии средств на производстве. Воздуховоды круглого сечения хорошо работают в различных условиях; плохая работа зачастую связана с тем, что неправильно было сделано утепление. Стандартный диаметр – 20 и 50 см. Однако считается, что круглые изделия плохо «смотрятся» на крыше. Какие же конструкции предпочтительнее?

    Прямоугольные воздуховоды для вентиляции

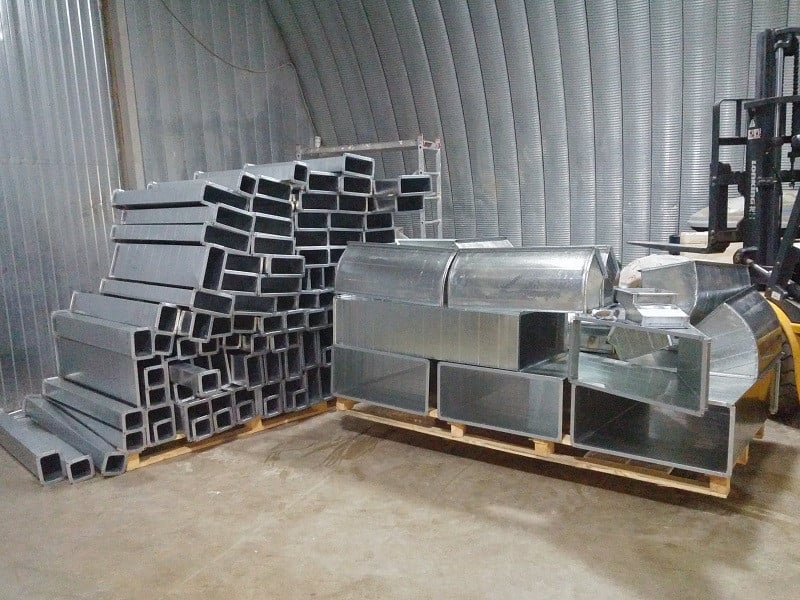

    Чаще они оцинкованные, применяются там, где требуется обустройство вентиляции на большой площади. Считается, что трубы такого сечения имеют более эстетичный вид. Изделия занимают меньше места, их гораздо легче «встроить» в интерьер. Прямоугольные оцинкованные «трубы» обычно делают из стального листа. Если шов менее 1,5 мм (толщина), то соединение – фланцевое. Более толстые оцинкованные листы сваривают. При наружной эксплуатации необходимо утепление.

    Спиральные трубы под вентиляцию

    Спирально-навивные трубы относятся к разряду полугибких воздуховодов.

    Они относятся к круглым, но имеют особенности. Спиральные трубы имеют привлекательный вид, обладают достаточной жесткостью и при этом могут быть любой длины.

    Единственный недостаток – повышенный расход металла. Конструктивно соединение таких труб состоит из стыкуемых фланцев, между которыми есть уплотнительный материал. Это может быть асбестовый шнур, картон, резина. Лучше стыкование без использования фланцев – с помощью бандажей (исходя из того, какие габариты). Чтобы вентиляция труб была успешной, теплоизоляция обычно не нужна.

    Материалы изготовления воздуховодов для вентиляции

    • оцинкованная сталь;

    Материал подходит для перемещения воздушной массы, с влажностью

    Чем обусловлена популярность гофрированных труб для обустройства воздуховодов?

    Труба гофрированная алюминиевая традиционно применяется для оборудования вентиляционных каналов. Еще в 90-тых гг. прошедшего столетия такой элемент вентиляции присутствовал не только в производственных строениях и жилых домах, но также встречался в постройках сельскохозяйственного сектора. Такая популярность скрывается за уникальными качествами, которыми отличаются укомплектованные конструкции.

    Преимущесва гофротруб

    Стоит акцентировать внимание на ряде позитивных характеристик гофрированных труб для вентиляции из алюминия:

    • Способность гнуться в какую угодно сторону, благодаря чему, оборудуя вентиляционные каналы, можно применять лишь муфты, полностью отказавшись от дорогостоящих отводов.

    • Прочность, достаточная для крепления ее на опорную плоскость при помощи традиционного разборного хомута, имеющего саморез в нижней части. При этом нет необходимости в использовании силового каркаса для поддержания вентиляционной гофротрубы.

    • Высокая компактность. Благодаря этой способности, гофрированная алюминиевая труба в упакованном виде спокойно помещается в маленькой кладовой. А в растянутом виде даже небольшой по размерам экземпляр становится довольно протяжённым участком трубопровода системы вентиляции.

    • Так как изделие изготовлено из алюминия, оно имеет очень высокую коррозийную стойкость. Это означает, что в вентиляционном трубопроводе полностью отсутствуют коррозионные разрушения.

    • Процесс монтажа вентиляционной системы из гофротрубы не вызывает затруднений благодаря простоте стыковки и достаточной легкости материала.

    Вышеперечисленный список положительных свойств воодушевит любого скептика, предпочитающего железо и пластик. Обозначенные ранее положительные качества гофрированной трубы встречаются у изделий с гофрированной структурой, как из стали, так и из пластика.

    Но если при обустройстве дома отдают предпочтение именно гофрированной алюминиевой трубе для вентиляции, то указанный перечень следует детализировать такими ключевыми пунктами:

    • Расходы, связанные с изготовлением вентиляционной системы, будут значительно ниже, так как стоимость гофротруб намного ниже стоимости аналогов из стали и приблизительно равна пластиковым.

    • Абсолютная химико-механическая инертность – изделие не реагирует ни с какими химическими соединениями, в том числе и с хорошо разогретой средой.

    • Высокая огнестойкость. Материал, из которого изготовлена данная продукция, не горит сам по себе, а при нагреве не выделяет удушливый газ.

    • У таких конструкций достаточно презентабельный внешний вид, нежели у стальных или пластиковых коробок.

    Технология производства изделий

    После глубокой оценки трубы вентиляционной гофрированной алюминиевой необходимо лишь ознакомиться с технологическим процессом на производстве, обеспечивающим выпуск такой продукции. Секреты изготовления данного вида металлических конструкционных материалов заключается в следующем. В качестве сырья используют тонкую пятисантиметровую фольговую ленту, размер которой составляет одну десятую миллиметра. Именно из этой фольги осуществляется выпуск полуфабриката под названием штрипс. В дальнейшем ему придают ребристую текстуру путем накатывания поверхности, формируя профиль будущей гофротрубы.

    Помимо этого, в процессе накатывания ребер, по бокам штрипса штампуют контактно-соединительные элементы — замки. А на конечном этапе обвивают штрипс вокруг профиля для калибровки так, чтобы запорные соединения по краям заготовки соединились в замок. После этого замковые узлы прокатывают вальцевыми аппаратами. И в завершение остается только упаковать готовое изделие.

    Благодаря данной технологии возможно изготовление как жестких, так и гибких гофрированных труб для вытяжки, радиус изгибания которых составляет 75 % от размера поперечного сечения. Гофротрубы изготавливаются с диаметром сечения 80…300 мм.

    Особенности соединения отдельных элементов

    Состыковка данного вида изделий осуществляется традиционным способом. Элементы конструкции компонуются в трубопровод по всем правилам, как и аналогичные виды металлопроката. Другими словами, такие изделия соединяются последовательно друг за другом или при использовании раструбной схемы соединения, или же при помощи муфт. Более того муфты можно применять в качестве аналога для тонкостенных стальных материалов с подходящим диаметром.

    Сборка стальной муфты предусматривает такие действия:

    • • 1-ая часть металлопроката насаживается с одного торца муфты.
    • • Через полученный комплект надевают два винтообразных хомута.
    • • 2-ая часть металлопроката насаживается на другой торец муфты.
    • • Стыкующее место каждого элемента подкручивается винтообразными хомутами.

    Учитывая высокую пластичность алюминия, данный способ сборки дает возможность получить воздухонепроницаемое соединение. Более того, соединение стыка воздухоотвода осуществляется при помощи соединений гофротруб разных диаметров. Место состыковки закрепляется таким же винтообразным хомутом.

    Недостатками гофрированных труб из алюминия являются:

    1) большая теплопроводимость;
    2) невысокая прочность из-за механической повреждаемости.

    При этом в первом пункте недостаток можно легко устранить, то есть изделие утепляют элементарным пеноизольным чехлом. А на второй пункт не следует обращать внимания, так как воздухоотвод находится в недоступной зоне. Следовательно, механическое повреждение – маловероятно.

    Как сделать вентиляцию в гараже — особенности системы проветривания

    Согласно с действующими строительными нормами и правилами система вентиляции гаража должна обеспечить приток не менее 150 кубометров свежего воздуха в час на каждое машино-место. Кроме того, определена и нормируемая кратность воздухообмена в таких помещениях (6–8). Обеспечит такие показатели эффективности путем устройства простых вытяжных и приточных отверстий в стенах не выйдет, особенно в неотапливаемых гараж. Поэтому еще на этапе строительства следует задуматься — как сделать вентиляцию в гараже, какие материалы для этого понадобятся.

    Какие задачи решает система вентиляции в гараже

    Не стоит думать, что машина, поставленная в неотапливаемое помещение без простейшей вентсистемы, перестанет ржаветь. Не стоит забывать об оттаявшем снеге из колесных арок или обычной воды, которая обязательно стечет на пол в дождливый сезон. Исходя из этого можно выделить три основных назначения системы вентиляции в гараже:

    • Поддержание нормального уровня влажности за счет удаления насыщенного водяными парами воздуха за пределы помещения.
    • Обеспечение отвода выхлопных газов при стоянке с включенным двигателем. Не стоит игнорировать статистику несчастных случаев в гаражах, связанных с этой причиной.
    • Обеспечение вытяжки загрязненного воздуха с рабочего стола (верстака) во время проведения ремонтных работ.

    Существует несколько несложных схем обустройства вентиляции в частных гаражах, не требующие серьезных финансовых вложений. Но разработку проекта такой системы стоит начинать еще до возведения стен и кровли, в этом случае монтаж воздуховодов и обустройство вентканала существенно упрощается.

    Возможные недорогие решения для проветривания гаража

    Для небольшого гаража, рассчитанного на одну машину, лучший и наиболее дешевый вариант — обустройство системы естественной вентиляции. Такое решение считается единственно возможным, если в гараже отсутствует электричество и нет возможности подключить даже простейший вентилятор.

    Наиболее простая схема обустройства такой вентиляции следующая:

    • Приток свежего воздуха обеспечивается путем обустройства одного или двух вентиляционных отверстий в нижней части передней стены. Нередко задачу решают врезкой небольших жалюзийных решеток в гаражные ворота, но это существенно увеличивает стоимость их изготовления. Поэтому проще просто пробить стену и установить снаружи декоративные металлические решетки.
    • Вытяжку выводят у задней стены гаража, это позволяет обеспечить воздухообмен по всему объему помещения. Вход в вентканал оборудуют непосредственно под потолком или кровельным перекрытием. Для обеспечения нормальной естественной тяги в любых погодных условиях разница по высоте между выходом из приточного и вытяжного каналов должна быть не менее 3 мм.
    • Если обеспечить такую высотную разницу не удается, на выходе из вытяжки ставят дефлектор, который создает зону низкого давления, что способствует увеличению тяги на 15–25%.

    Для гаражей с увеличенной площадью (на 2 машины), естественная вентиляция может не обеспечить нормируемый воздухообмен. В этом случае предпочтительна комбинированная система проветривания, особенности которой заключаются в следующем:

    • Приток свежего воздуха обеспечивается стандартным способом за счет вентотверстий с решетками в передней стенке или в воротах.
    • К вытяжному каналу подключают вентилятор, обеспечивающий создание устойчивого исходящего воздушного потока. В большинстве случаев вполне достаточно вентустановок производительностью 500–1000 кубометров в час.
    • Для удаления загрязненного воздуха из рабочей зоны над ней монтируют улавливающий зонт, по принципу действия сходного с обычной кухонной вытяжкой. Его подключают к отдельному вентканалу с возможностью запуска вытяжки для гаража только в период выполнения каких-либо ремонтных работ.

    Монтаж подобных систем вентиляции можно выполнить всего за несколько часов, да и по стоимости обходится недорого. Более дорогие приточно-вытяжные установки с рекуператором, фильтрами целесообразно устраивать только в отапливаемых гаражах, совмещенных с жилым домом. Такая система вентиляции позволит поддерживать не только оптимальную влажность в помещении, но и уровень желаемой температуры.

    Как организовать вентиляцию в гараже с подвалом

    Основная ошибка большинства самодельных систем вентиляции в таких гаражах — вывод влажного теплого воздуха из подвала непосредственно в помещение, в котором хранится автомобиль. Это приводит к увеличению влажности в гараже, что сразу же вызовет появление следов коррозии на кузове машине, хранящемся инструменте. Кроме того, при такой схеме существенно уменьшается и эффективность проветривания самого подвала, ведь обеспечить устойчивую тягу при такой небольшой разнице высот будет проблематично.

    Поэтому при проектировании вентиляции для гаража с подвалом учитывайте основное правило — приток и отвод воздуха для каждого из этих помещений должен быть выполнен по индивидуальной схеме. Не экономьте на покупке дополнительных 3–5 метров пластикового или металлического вентканала, иначе это приведет к невозможности организовать нормальное проветривание ни подвала, ни самого гаража.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
