Испытания грунтов статической нагрузкой

Статические испытания свай

Испытания грунтов сваями статическими вдавливающими и выдергивающими нагрузками по ГОСТ 5686-2012

Вкратце суть статических испытаний свай можно описать так:

Испытания грунтов сваями статическими нагрузками могут проводиться во время инженерных изысканий , на стадии разработки проектной документации, до ( пробные сваи ) или после массовой забивки свай (контрольные испытания свай) .

Основная задача статических испытаний — определить несущую способность сваи по грунту и осадку сваи в зависимости от величины нагрузки во времени.

Разработка программы испытаний (разрабатывается специализированной изыскательской или проектной организацией), в которой указывается вся необходимая информация, например, схема испытания (анкерная система или грузовая платформа, комбинированная схема, самоанкерующаяся свая), величина испытательной нагрузки, шаг нагрузки-разгрузки сваи и т.д.

Программа испытаний должна быть разработана в соответствии с ГОСТ 5686-2012 «Грунты. Методы полевых испытаний сваями».

Устройство испытательной установки , которая может быть выполнена в виде грузовой платформы (система стальных балок) с грузами или системы стальных балок с анкерными сваями либо комбинированная схема , соединяющая в себе обе вышеописанные схемы. При статических испытаниях сваи конструкция любой из этих схем призвана воспринимать реактивное усилие от домкрата. При этом должна быть обеспечена прочность и жесткость испытательной установки в соответствии с ГОСТ 5686-2012. Установка устраивается так, чтобы передать усилие от домкрата строго по вертикальной оси сваи. На сваю устанавливается домкрат с манометром и насосной станцией. Монтируется реперная система, на которую устанавливаются датчики перемещений (прогибомеры).

В некоторых случаях при небольших значениях несущей способности сваи реактивное усилие от домкрата во время испытаний можно передавать на корпус тяжелой техники, если нет возможности провести испытания по иной схеме (по согласованию с проектной и изыскательской организацией). При этом вес техники должен быть достаточным, чтобы воспринять реактивное усилие от домкрата.

Помимо наиболее часто применяемых схем установок для испытания грунтов сваями в ряде случаев возможно использование других схем. Например, применение самоанкерующихся свай или испытания по методу погруженного гидравлического домкрата (МПГД), он же метод Остерберга (O-Cell) . Этот метод применяется преимущественно при больших испытательных нагрузках в условиях невозможности или нецелесообразности испытаний по классическим схемам с грузовой платформой или анкерной системой.

В ряде случаев целесообразны PDA испытания свай . Это метод, основанный на волновой теории удара. Точность метода близка к классическим схемам статических испытаний свай (расхождение составляет в среднем 10%). Преимущество метода — высокая скорость испытаний — за одну смену можно испытать 5-10 свай. В результате испытаний получаются аналогичные данные: график зависимости осадки от нагрузки, величина несущей способности свай. Этот метод также регламентирован п.4.1 ГОСТ 5686-2012.

Пошаговое загружение сваи нагрузкой с помощью домкрата. Нагрузка передается ступенями с шагом, указанным в программе испытаний. Величина нагрузки на каждом шаге должна быть не более 1/10 величины нагрузки, указанной в программе испытаний. Следовательно количество ступеней принимается не менее 10 .

Для крупнообломочных грунтов, плотных песков и глинистых грунтов твердой консистенции допускается первые 3 шага испытывать величиной 1/5 нагрузки. Таким образом, минимальное число ступеней нагрузки принимается не менее 7.

Каждый шаг нагрузки выдерживается до условной стабилизации деформации грунта , которая представляет из себя нормированную ГОСТ 5686-2012 величину скорости осадки за определенное время.

Статические испытания натурной сваей вдавливающей нагрузкой, например, проводятся до достижения осадки не менее 40 мм. Если данная величина осадки не будет достигнута, то сваю следует держать под нагрузкой на последнем шаге испытаний не менее 5 часов, даже если достигнута принятая условная стабилизация.

Если нижний конец сваи опирается на крупнообломочные, песчаные плотные и глинистые грунты твердой консистенции, нагрузка должна составить величину не менее 1,5 значения несущей способности сваи , рассчитанную теоретически по СП 24.13330.2011 «Свайные фундаменты».

При контрольных испытаниях свай нагрузка не должна превысить значения максимальной несущей способности сваи по материалу (бетону). В противном случае свая может получить повреждения и не может работать в составе фундамента в соответствии с начальным проектным решением.

Разгрузка сваи также проводится ступенями, равными удвоенному значению ступеней нагрузки. Выдержка каждой ступени нагрузки должна быть не менее 15 мин.

На каждом шаге данные (величина нагрузки и осадки, время условной стабилизации и т.д.) заносятся в журнал испытаний.

По полученным данным строят графики :

— перемещения сваи от нагрузки;

— изменения осадки сваи во времени (по ступеням нагружения);

Определяется величина несущей способности сваи, оформляется отчет по результатам полевых испытаний грунтов сваями статической нагрузкой.

Статические испытания свай при инженерных изысканиях проводятся для:

— определения вида и размеров свай и их несущей способности;

— проверки возможности погружения свай на намечаемую глубину, а также относительной оценки однородности грунтов по их сопротивлению погружению свай;

— определения зависимости перемещения свай в грунте от нагрузок и во времени.

*Испытания грунтов выдергивающими и горизонтальными нагрузками, и все испытания многолетнемерзлых грунтов проводят только натурными сваями.

Полевые контрольные испытания свай

Полевые контрольные испытания свай при строительстве проводят с целью проверки соответствия несущей способности свай расчетным нагрузкам, установленным в проекте свайного фундамента.

Испытания свай нагрузкой в соответствии с особенностями поставленных задач следует обязательно проводить с учетом:

— использования типа сваи или метода их устройства, не имеющего сопоставимых опытных данных;

— отсутствия испытаний в сопоставимых грунтовых условиях и условиях нагружения;

— когда на сваи будет действовать нагрузка, применительно к которой теория и практика разработаны недостаточно;

— если наблюдения в процессе устройства свай показывают, что инженерно-геологические или гидрогеологические условия участка строительства сильно отличаются в неблагоприятную сторону от тех, которые прогнозировались на основе изысканий и опыта строительства, а также если дополнительные изыскания не дают возможности выяснить причины этих отклонений.

Испытания свай нагрузкой

Испытания свай нагрузкой допускается проводить для:

— обоснования выбранного метода строительства;

— определения осадок свай и предельной для них нагрузки;

— оценки несущей способности свайного фундамента в целом.

Необходимое число испытываемых свай для обоснования принятых в проекте решений назначается с учетом:

— грунтовых условий и их неоднородности на площадке;

— геотехнической категории сооружения;

— существующих документированных данных по сваям того же типа в сходных грунтовых условиях;

— общего числа и типов свай в проекте фундамента.

Если при соответствующем обосновании проводится испытание нагрузкой одной сваи, то она должна располагаться в наихудших грунтовых условиях. Если это невозможно, следует учесть характерное значение сопротивления грунтов в месте ее устройства.

Если испытания нагрузкой проводятся для двух и более испытываемых свай, то места испытаний должны быть наиболее характерными для площадки проектируемого свайного фундамента, и одна из испытываемых свай должна находиться в месте с предположительно наихудшими грунтовыми условиями.

Между моментом установки испытываемых свай и началом испытаний нагрузкой должно пройти достаточное время для обеспечения необходимой прочности материала сваи и стабилизации в грунте поровых давлений до начального уровня.

Методика испытаний пробных свай нагрузкой по числу этапов нагружения, продолжительности этих этапов и применяемых циклов нагружения должна быть такой, чтобы по результатам измерений можно было получить данные о предельной нагрузке, деформациях, ползучести и разгрузке свайного фундамента.

Виды и число испытаний при инженерных изысканиях для строительства и число контрольных испытаний свай устанавливают в программе испытаний.

Испытания грунтов сваями проводят на участке, отведенном под строительство проектируемых зданий или сооружений, на расстоянии не более 5 м и не менее 1 м от горных выработок, из которых отобраны монолиты грунтов для лабораторных испытаний или выполнено статическое зондирование.

Испытания должны быть выполнены на участках, где выявлены наиболее слабые грунты, а также на участках с грунтами, наиболее характерными для данной площадки.

В процессе проведения испытаний грунтов сваями всех типов следует вести журналы испытаний , а результаты испытаний оформлять в виде графиков зависимостей перемещений сваи от нагрузки , приложенной к свае для испытаний статическими нагрузками.

Графики всех испытаний грунтов должны сопровождаться инженерно-геологическим разрезом по ближайшей к месту испытания выработке, а при испытаниях в многолетнемерзлых грунтах — инженерно-геокриологическим разрезом.

Испытания грунтов статической нагрузкой

Испытания буронабивных свай

Наше строительная компания ПСК «Основания и фундаменты», специализирующееся на возведении и укреплении фундаментов любого типа, проводит динамические и статические (в том числе штамповые) испытания буронабивных свай в Московском регионе и других районах РФ.

Зачем нужны испытания буронабивных свай статической нагрузкой

Главная характеристика фундамента – его несущая способность, т.е. свойство сохранять целостность и функциональность при воздействии нагрузок со стороны сооружения и со стороны грунта. Чтобы успешно противостоять этим нагрузкам, фундамент должен обладать несущей способностью не меньшей, чем совокупность нагрузок с учетом ряда поправочных коэффициентов. Этот параметр определяется первым в процессе проектирования. На его основании рассчитываются технические характеристики фундамента. Для свай это сечение и длина (глубина погружения), количество, шаг, особенности крепления.

Несущая способность определяется несколькими способами:

  • формульный метод;
  • графологический метод;
  • испытание буронабивных свай статической нагрузкой (СНиП);
  • динамические испытания буронабивных свай.

Обычно методы используются в совокупности: истинность расчетного значения проверяется экспериментально в ходе испытаний. При испытаниях мы руководствуемся следующими нормативами:

  • методики испытаний – 5686-96 ГОСТ;
  • полевые методы определения температур — 25258-82 ГОСТ;
  • свайные фундаменты — 2.02.03-85 СНиП;
  • земляные сооружения — 3.02.02-87 СНиП;
  • устройство свайных фундаментов — 50-102-203 СП.

Мы предлагаем любые работы по устройству буронабивных свай

Наш опыт работы — более 10 лет.

Мы выполняем работы на основании типового договора на проведение испытаний буронабивных свай, который включает в себя:

  • общую часть;
  • права/обязанности заказчика и исполнителя;
  • стоимость;
  • сроки;
  • порядок отчетности и передачи результатов испытаний;
  • гарантийные обязательства, порядок устранения недостатков;
  • порядок урегулирования споров.

К договору прилагается техническое задание.

Статические испытания буронабивных свай

Статический метод – это имитация работы свай под нагрузкой. Дает наиболее корректные результаты, но дороже и продолжительнее динамических испытаний.

Мы прибегаем к статике обязательно в следующих случаях:

  • при усилении фундамента, когда существует риск обрушения постройки;
  • на подверженных морозному пучению глинистых грунтах;
  • на лессовых и насыпных грунтах.

Для проведения испытаний мы выбираем на всей площадке участок с худшими характеристиками грунта. Этапы процесса:

  • Погружение опор до проектной отметки.
  • Акклиматизация от трех дней до трех недель, зависит от структуры грунта (в Москве в среднем 6 дней). Этот этап необходим, чтобы грунт устоялся, и восстановились структурные связи.
  • Дальше мы поэтапно (ступенями) нагружаем сваю. Выдерживаем некоторое время, измеряем осадку, нагружаем снова. Продолжительность этапа – 2-10 дней (дольше всего на мерзлоте).

Оборудование для формирования нагрузки:

  • гидравлический домкрат;
  • грузовая платформа (опора для домкрата);
  • тарированный груз и т.д.

Рекомендованное ГОСТ время «отдыха» свай в зависимости от грунта:

  • крупнообломочные, крупные пески – 1 сутки;
  • средние и мелкие малообводненные пески – 3;
  • водонасыщенные – 10;
  • глина и разнородный грунт – 6.

Особенности проведения испытаний статическими нагрузками:

  • приступать к работам можно только при наборе бетоном минимум 75 % прочности;
  • вертикальная нагрузка должна быть отцентрирована;
  • осадку ступеней мы измеряем индикаторами почасового типа с делением 0,01 миллиметр;
  • показания приборов регистрируем в журнале испытаний.

Еще один способ статических испытаний – на выдергивающее усилие, с помощью домкратов.

Динамические испытания буронабивных свай (СНиП)

Динамический метод несколько уступает статическому в точности, но дешевле и быстрее. Его мы применяем на большинстве объектов. В этом процессе не задействовано никакое оборудование, кроме того, которое и так используется при возведении фундамента.

Принцип работы – динамическое воздействие на сваю и замер осадки от удара. Осадку (отказ) мы замеряем нивелиром либо отказомером. Нагрузка на забивные сваи оказывается копровым молотом, которым выполняется погружение; на буронабивную с высоты сбрасывается бетонный либо металлический груз («баба»).

Несущая способность определяется на основании известных величин:

  • величина осадки;
  • параметры сваи;
  • вес груза;
  • высота сброса.

В соответствии с нормативами испытания динамикой проводятся на 1 % всех свай.

Технологические нюансы испытаний зависят от характера грунта. Например, песок и глина при забивке ведут себя по-разному. Песок уплотняется равномерно по всей глубине, величина отказа постепенно уменьшается. У глинистых грунтов с некоторой отметки отказ может увеличиться: сопротивление грунта понижается за счет вибрационного разжижения глины. Поэтому мы рекомендуем для глин статические испытания. Если все-таки применяем динамические, то после разжижения прекращаем работы на несколько дней, пока грунт устоится. Для забивных свай интервал между погружением и испытанием на песке – три дня, на глине – шесть.

Читать еще:  Крепление стропил к кирпичной стене

Другие методы испытаний буронабивных и забивных свай

Испытания на сплошность буронабивных свай (иначе – контроль сплошности) – проверка монолитности стержней. Нарушение сплошности снижает несущую способность стержня. Может проявиться из-за перерыва в заливке бетона, негерметичного соединения труб-оболочек, расслоения бетона и т.д.

Контроль осуществляется одним из двух способов: с частичным разрушением бетона ствола и без разрушения.

Мы используем второй – технологию акустической дефектоскопии.

  • высокая скорость испытаний (до сотни свай за день);
  • минимум оборудования и человеко-часов;
  • невысокая стоимость;
  • сохранение целостности стержней;
  • высокая точность выявления дефектов.

Разновидностью статического метода считаются штамповые испытания буронабивных свай – испытание грунта в основании сваи. Для него используется штамп – стальная труба с заглушкой внизу. Принцип работы – тот же, что и при статической проверке: зависимость осадки от прикладываемого усилия.

У нас можно заказать Испытания буронабивных свай

Испытания свай в ПСК «Основания и фундаменты»

Наше предприятие занимается проектированием, возведением и ремонтом фундаментов всех типов. У нас всегда в наличии все необходимое оборудование:

  • мобильные бурильные установки;
  • сваебойная техника;
  • оборудование для бетонирования;
  • оборудование для испытаний;
  • транспортные средства и т.д.

Наша техника – компактная и маневренная, позволяет выполнять работы в стесненных условиях.

Статические испытания грунтов

Важным этапом строительства является действия по исследованию грунтовой обстановки в районе предполагаемых работ в полевых условиях. Они выполняются перед проектированием объекта. В ходе полевых статических испытаний определяется степень деформации грунта при воздействии разных факторов. При эксплуатации построенного жилого, административного объекта на грунт под ним действуют весовые (статические) нагрузки, под воздействием которых происходят деформационные изменение, степень которых зависит от параметров грунта. Чтобы здание не разрушилось в процессе эксплуатации, проводятся квалифицированное полевое испытание способом зондирования грунтов специалистами компании в Москве.

Испытание грунтов методом статического зондирования

Назначение испытаний

Испытательные мероприятия проводятся с соблюдением действующих ГОСТов для получения достоверных данных об грунтовой обстановки исследуемой территории:

    о свойствах грунта; однородности и глубине почвенного слоя; способности выдерживать конкретные нагрузки.

Также определяется, какой вид фундамента будет оптимальным.

Суть метода

Статические исследования зондированием проводятся с соблюдением действующего российского ГОСТа 19912-2001. При этом используется специальная установка, которая обеспечивает вдавливание в почву зонда со скоростью от одного метра в минуту. Результаты статических тестов непрерывно регистрируются для формирования полноценной картины грунтового слоя. Вдавливаемый зонд состоит из конусообразной головки с диаметром основания 36 миллиметров, штанги, длина одного звена которого составляет до 1-го метра. Вдавливание осуществляется с помощью спецмеханизма, а измерения производятся с использованием контрольно-измерительного устройства.

Преимущества статических исследований зондом

Достоинствами полевого метода статического зондирования являются:

    высокая скорость прохода и возможность в короткое время выполнить много измерений; большое качество полученных данных; экологичность; экономичность.

Для каких объектов используется

Способ статического зондирования эффективен при разработке проектов строительных объектов на свайных фундаментальных основаниях с использованием буронабивных и забивных свай. С его использованием не только определяется целесообразность и возможность установки фундамента на сваях, но и собираются данные для того, чтобы составить рабочие чертежи свайной фундаментальной конструкции.

Статическое испытание грунтов сваями

Назначение испытания

Исследования проводятся чтобы:

    обосновать выбранный метод строительства; определить осадок свай и величину допустимого напряжения на них; оценить емкость нагрузки всей конструкции фундамента.

При этом определяется число нужных для эксперимента устройств, исходя из состояния грунтовой обстановки, типа их в фундаменте, геотехнической категории строения.

Суть способа

Оборудование для выполнения статического тестирования состоит из:

    приспособлений обеспечения нагрузки (гидродомкраты, тарированные грузы); упорной конструкции, способной воспринимать воздействия реактивных напряжений; приспособлений выполнения измерений динамики перемещения сваи в процессе исследования (система приборов).

Пробная свая-зонд вдавливается строго вертикально на определенную глубину и остается в таком положении на отдых, длительность которого зависит от состояния почвенно-грунтового слоя и составляет от одних до 20-ти суток. После отдыха, постепенно увеличивается нагрузка и с использованием электронных проверочных приборов с шагом 0,1 миллиметр (индикаторов, прогибомеров, аппаратов автоматической записи статической деформации) осуществляется контроль осадки. Скорость вдавливания не более 0,1 миллиметра в течение часа наблюдений. Для натурной сваи глубина погружения составляет не менее 40 мм., а для эталонной или сваи-зонда – не меньше 20-ти мм. Затем выполняются расчеты, и осуществляется сверка значений, полученных аналитическим путем. На основании анализа данных от статических испытаний делаются выводы о конфигурации, конструкции фундамента. Мероприятия выполняются строго по ГОСТ 5686-2012.

Преимущества

    испытания свай в реальных условиях конкретной грунтовой обстановки; высокая точность определения характеристик почвы.

Для каких объектов используется

Метод используется перед строительством объекта на грунтах, у которых слабые несущие способности и на пересеченной местности (низина, склон холмов).

Испытания свай статической нагрузкой

Полевые испытания грунтов сваями, проводимые при инженерных изысканиях для строительства, выполняются с целью получения данных, необходимых для обоснования выбора типа фундаментов, их параметров и способов устройства.

Учитывая трудоемкость испытаний свай статической нагрузкой, обусловленную необходимостью поддержания каждой ступени нагружения до условной стабилизации перемещения сваи, в ООО «НПП Геотек» разработана автоматизированная система контроля процесса нагружения в составе программного комплекса АСИС.

Полевые испытания грунтов сваями, проводимые при инженерных изысканиях для строительства, выполняются с целью получения данных, необходимых для обоснования выбора типа фундаментов, их параметров и способов устройства, в том числе, согласно ГОСТ 5686-2012, для:

  • определения вида и размеров свай и их несущей способности;
  • проверки возможности погружения свай на намечаемую глубину, а также относительной оценки однородности грунтов по их сопротивлению погружению свай;
  • определения зависимости перемещения свай в грунте от нагрузок и во времени;
  • контроля проектного значения несущей способности свай.
  • Состав стандартной установки для испытания грунтов сваями статическими вдавливающими, выдергивающими или горизонтальными нагрузками включает:
  • устройство для нагружения сваи (домкраты или тарированный груз);
  • опорную конструкцию для восприятия реактивных сил (система балок или ферм с анкерными сваями и/или грузовая платформа);
  • устройство для измерения перемещений сваи в процессе испытания (реперная система с измерительными приборами).

При проведении испытаний в вечномерзлых грунтах в состав оборудования дополнительно включаются термометрические устройства для измерения температуры грунта основания испытываемой сваи.

Примеры установок для испытаний забивных свай показаны на рисунках 1 и 2.

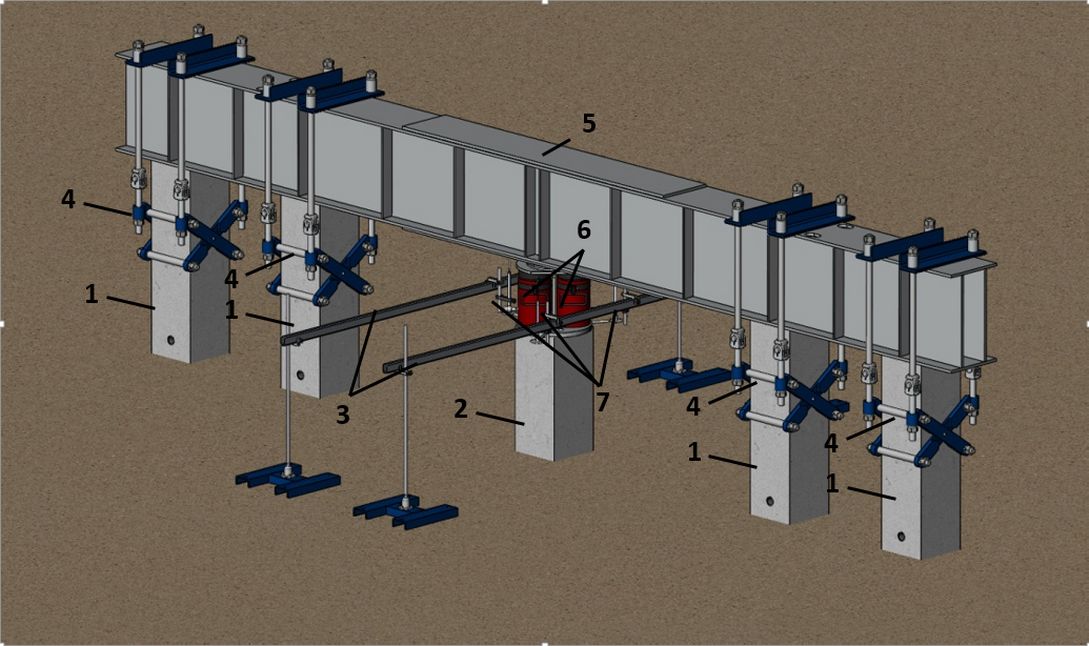

Рис. 1. Конструкция стенда для испытаний свай статической нагрузкой (проект ООО «НПП Геотек»: 1 – анкерная свая (4 шт); 2 – испытываемая свая; 3 – реперная система; 4 – захват (4 шт.); 5 – балка; 6 – гидравлический домкрат (2 шт); 7 – датчик перемещений (3 шт)

Рис. 2. Комплект для испытаний Пензенского ТИСИЗ: а – закрепление балки тяжами через гильзы в теле сваи; б – закрепление балки приваркой хомутов к рабочей арматуре свай (http://www.proiz.ru/)

В процессе проведения испытаний грунтов сваями всех типов результаты испытаний оформляются в виде графиков зависимостей перемещений сваи от нагрузки, приложенной к свае для испытаний статическими нагрузками (рис. 3).

Рис. 3. Графики интерпретации результатов испытаний свай статической нагрузкой (Алексеев, 2007). а — зависимость осадки сваи от времени приложения нагрузки S = f(t) при каждой ступени нагружения. Каждая последующая ступень нагружения прикладывается только после затухания осадки от предыдущей ступени; б — зависимость суммарной осадки сваи от приложенной статической нагрузки S = f(P)

Испытания свай статической нагрузкой проводятся до тех пор, пока график S = f(P) не перейдёт в стадию нелинейных деформаций или величина осадки превысит 40 мм. Несущую способность сваи (Рсв) по полученному в результате испытаний графику допускается определять исходя из предельной осадки 40 мм (см. пунктирную линию на рис. 3б). Для вычислений используется величина расчётной нагрузки, допускаемой на сваю (Рcв), которая отражает несущую способность, найденную по испытаниям, но с понижающими коэффициентами: γ с = 0,9 — условий работы основания и γ q = 1,1 — коэффициента надёжности (ГОСТ 5686; Алексеев, 2007).

На рисунке 4 приведен график полевых статических испытаний свай-РИТ в условиях слабых глинистых грунтов опытно-строительного полигона г. Тунис (Еремин и др., 2013). Испытания были выполнены не только с нагрузкой и разгрузкой, но и с повторным циклом нагружения. Показано, что несущая способность свай-РИТ, полученная по результатам испытаний, существенно превышает определенную расчетом как по отечественным, так и по французским нормам.

Рис. 4. Зависимость вертикального перемещения сваи от нагрузки (Еремин и др., 2013)

Учитывая трудоемкость испытаний свай статической нагрузкой, обусловленную необходимостью поддержания каждой ступени нагружения до условной стабилизации перемещения сваи, в ООО «НПП Геотек» разработана автоматизированная система контроля процесса нагружения в составе программного комплекса АСИС.

Комплект оборудования предназначен для полевых испытаний статической вдавливающей нагрузкой грунтов сваями при проведении инженерных изысканий для строительства и для контрольных испытания свай при строительстве. Схема установки для испытаний показана на рисунке 1.

Комплект работает следующим образом. На первом этапе устраивается куст свай – из них четыре используются в качестве анкерных, а одна испытывается. Далее на анкерные сваи с помощью захватов крепится балка. Между испытываемой сваей и балкой устанавливаются гидравлические домкраты на металлическую плиту. На плиту опираются датчики перемещений, закрепленные на реперной системе. Домкраты подключаются к гидравлической насосной станции рукавами высокого давления. Датчик давления, расположенный на насосной станции, и датчики перемещения подключаются к блокам электроники. Блоки электроники и насосная станция по цифровому интерфейсу подключаются к ноутбуку. Процесс испытаний проходит под управлением программы АСИС4 согласно алгоритмам ГОСТ 5686-2012 или алгоритмам пользователя, например, при непрерывном перемещении сваи с заданной скоростью мм/мин.

RU2583806C1 — Способ испытания свай статической нагрузкой — Google Patents

Links

  • Espacenet
  • Global Dossier
  • Discuss
  • 230000003068 static Effects 0.000 title claims abstract description 13
  • 238000000926 separation method Methods 0.000 claims abstract description 3
  • 281999990635 Foundations companies 0.000 abstract description 24
  • 238000010276 construction Methods 0.000 abstract description 3
  • 238000006073 displacement reactions Methods 0.000 abstract description 3
  • 230000000694 effects Effects 0.000 abstract 2
  • 239000000126 substances Substances 0.000 abstract 1
  • 230000035882 stress Effects 0.000 description 7
  • 239000002689 soil Substances 0.000 description 6
  • 210000004544 DC2 Anatomy 0.000 description 1
  • 238000009412 basement excavation Methods 0.000 description 1
  • 238000005056 compaction Methods 0.000 description 1
  • 238000009434 installation Methods 0.000 description 1
  • 230000003993 interaction Effects 0.000 description 1
  • 230000002530 ischemic preconditioning Effects 0.000 description 1
  • 238000005086 pumping Methods 0.000 description 1
  • 230000002787 reinforcement Effects 0.000 description 1

Images

Classifications

    • E — FIXED CONSTRUCTIONS
    • E02 — HYDRAULIC ENGINEERING; FOUNDATIONS; SOIL SHIFTING
    • E02D — FOUNDATIONS; EXCAVATIONS; EMBANKMENTS; UNDERGROUND OR UNDERWATER STRUCTURES
    • E02D33/00 — Testing foundations or foundation structures

Abstract

Description

Изобретение относится к строительству и может быть использовано для определения несущей способности свай в существующих фундаментах при обследовании зданий перед реконструкцией.

Известно, что вокруг свай образуются области напряженного состояния грунта с зонами уплотнения вокруг боковой поверхности ствола и под его нижним концом (Бартоломей А.А., Омельчак И.М., Юшков Б.С. Прогноз осадок свайных фундаментов. — М.: Стройиздат, 1994. — с. 384, 27-29). Взаимодействие указанных областей смежных свай в зависимости от расстояния между ними и вида вмещающего их грунта может приводить как к росту, так и к снижению несущей способности свай в составе фундамента по сравнению с несущей способностью одиночной сваи (Руководство по проектированию свайных фундаментов / НИИОСП им. Н.М. Герсеванова Госстроя СССР. — М.: Стройиздат, 1980, с. 30).

Согласно действующим нормам по испытанию свай статической нагрузкой для исключения влияния анкерных свай расстояние от них до оси испытуемой сваи должно быть не менее 5d и не менее 2 м, где d — размер поперечного сечения сваи (ГОСТ 5686-2012 Грунты. Методы полевых испытаний сваями: утв. Федеральное агентство по техническому регулированию и метрологии, 09.11.2012: дата введ. 01.07.2013. — Москва: [б.и.], 2008. с. 4).

Фактически при устройстве фундаментов с целью уменьшения размеров ростверков и расхода арматуры сваи размещают, как правило, на значительно меньших расстояниях. Согласно нормам проектирования минимальное расстояние между осями забивных свай составляет 3d (СП 24.13330.2011. Свайные фундаменты: утв. Министерством регионального развития России 27.12.2010: дата введ. 20.05.11. — Москва: Стандартинформ, 2014. с. 47). При размере поперечного сечения сваи 0,30 м минимальное допустимое расстояние составляет 0,90 м. Поэтому учет влияния смежных свай при проведении статических испытаний под существующими зданиями позволит повысить достоверность получаемых результатов.

Читать еще:  Как правильно заложить свайный фундамент с ростверком

Известен способ определения несущей способности свай в существующих фундаментах, включающий отрывку фундамента, обнажение низа ростверка, отделение сваи от ростверка, установку между ростверком и верхним торцом сваи домкрата, ступенчатое нагружение сваи вдавливающей вертикальной нагрузкой с измерением ее осадки (П.А.Коновалов. Основания и фундаменты реконструируемых зданий. — М: Стройиздат, 1988, с. 106, 188-190, 205 — аналог).

В способе не учитывается возможное влияние на результаты испытаний рядом расположенных свай в составе фундамента. Кроме того, в ходе испытаний возникает погрешность из-за неконтролируемого перемещения сваи вверх после снятия нагрузки. При повторном нагружении домкратом не принимается во внимание, что напряженное состояние вмещающего сваю массива грунта отличается от исходного.

Наиболее близким к предлагаемому изобретению является способ обследования существующего свайного фундамента, включающий отрывку фундамента, обнажение подошвы ростверка, отделение сваи от ростверка, установку между подошвой ростверка и верхним торцом сваи домкрата, статическое испытание сваи вдавливанием и непрерывное с момента отрывки фундамента измерение перемещений фундамента и сваи (Авторское свидетельство СССР №1749389 A1, МПК G02D 33/00, 1992 — прототип).

В способе предусмотрено измерение перемещений сваи после снятия нагрузки и учет этого перемещения при оценке результатов испытаний, однако, как и в предыдущем способе, недостатком является погрешность в определении несущей способности из-за возможного влияния на испытуемую сваю смежных свай в составе фундамента.

Задачей изобретения является повышение надежности и достоверности определения несущей способности свай в фундаментах зданий путем статического нагружения.

Это достигается тем, что в способе испытания свай статической нагрузкой, включающем отрывку фундамента, обнажение подошвы ростверка, отделение сваи от ростверка, статическое испытание сваи вдавливанием, измерение перемещений испытуемой сваи, перед отделением сваи от ростверка на испытуемую и смежные сваи устанавливают приборы для измерения деформаций ствола — экстензометры, с помощью которых в ходе испытания регистрируют изменение напряженного состояния стволов свай, оценивая тем самым наличие и величину влияния смежных свай на испытуемую.

Схема испытаний сваи показана на фиг. 1; результаты испытаний в виде графиков зависимости осадки сваи от нагрузки — на фиг. 2, фиг. 3.

Способ осуществляют следующим образом.

После отрывки грунта рядом с фундаментом обнажаются подошва ростверка 1 и верхние части стволов испытуемой сваи 2 и смежных свай 3 и 4. За пределами шурфа устанавливается реперная система с закрепленными на ней датчиками перемещений или прогибомерами 5 для измерения осадки испытуемой сваи. На испытуемой и смежных сваях крепятся приборы для измерения деформаций ствола — экстензометры 6, 7, 8. Выполняется отделение верха испытуемой сваи 2 от ростверка. В пространство между испытуемой сваей и подошвой ростверка устанавливается домкрат 9, в который с помощью насосной станции нагнетается рабочая жидкость. На первом этапе испытаний, следя за показаниями экстензометров и датчика перемещений, производят нагружение сваи домкратом 9 до момента достижения исходного напряженного состояния, то есть до состояния, имевшего место до отделения испытуемой сваи от ростверка, а по изменению напряжений в стволе испытуемой сваи определяют фактическое усилие, действовавшее на нее до начала испытаний.

Поддерживая постоянное значение усилия, создаваемого домкратом, выдерживают необходимую паузу для стабилизации напряжений в грунте основания и сваях. Затем приступают к наращиванию нагрузки на испытуемую сваю. Нагрузку увеличивают ступенями, регистрируя осадку сваи с помощью датчика 5 и изменение напряжений в ее стволе, а также в стволах смежных свай с помощью экстензометров 6, 7, 8. Завершают испытания при достижении заданного программой испытаний значения нагрузки на сваю 2 или предельных перемещений сваи.

Зная относительную деформацию ствола сваи 2 при различных значениях нагрузки, создаваемой домкратом, получаем зависимость ε=f(F), где ε — относительная деформация ствола сваи, F — нагрузка, кН.

С помощью указанной зависимости по результатам измерения относительной деформации стволов свай 3 и 4 находят ΔN — разницу между конечным и начальным усилием в свае, кН.

В результате предложенного способа по графику «осадка-нагрузка» определяется несущая способность с учетом влияния соседних свай,

где Fu — достигнутая нагрузка на сваю, кН;

ΔNi — разница между конечным и начальным усилием в i-той свае, кН.

Знак плюс в формуле берется в случае снижения усилия в случаях смежных свай 3 и 4, а знак минус — при его увеличении.

Резерв несущей способности ΔV, кН:

где N — фактическое усилие, действовавшее на нее до начала испытаний, кН.

Предлагаемый способ испытания свай статической нагрузкой позволяет определять несущую способность в существующих фундаментах с учетом влияния соседних свай. Кроме того, в ходе испытаний определяется фактическая нагрузка, действующая на испытуемую сваю в составе фундамента, что является необходимым условием разработки проекта реконструкции сооружения.

Испытания грунтов сваями

Производим полный комплекс работ по испытаниям свай и грунтов сваями, включая устройство свай и составления программы испытаний, так и испытания свай, выполненных другими организациями.

  • Опыт работы – более 18 лет.
  • Беремся за работы любой сложности и в любых условиях.
  • Располагаем собственными грузовыми платформами, тарированными грузами, гидравлическими домкратами и всем необходимым оборудованием и приборами для статических и динамических испытаний.
  • Выполняем полный комплекс работ.
  • Быстро перебазируем оборудование на место работы.
  • Сдаем работы в соответствии с СП.
  • Оформляем отчет об испытаниях и рабочую документацию в соответствии с РД.

Получить коммерческое предложение Задать вопрос специалисту

Выполняем работы по укреплению грунтов для:

  • Крупных строительных организаций, застройщиков многоквартирных домов, офисных помещений и торговых центров.
  • Промышленного строительства (цеха, объекты инфраструктуры, технические сооружения).

ЗАО» Уралшахтоосушение» производит испытания грунтов сваями по ГОСТ 5686-2012 при строительстве зданий и сооружений. Испытания производятся с помощью как забивных, так и с помощью буронабивных свай.

Проведение испытаний свай и грунтов сваями необходимо для:

  • Обоснования выбранного метода строительства (устройства свай);
  • Определения усадки свай и предельной нагрузки на них;
  • Оценки несущей способности свайного фундамента в целом.

Применяем различные способы нагрузки на сваи:

  • С гидравлическим домкратом, системой балок и анкерными сваями;
  • Укладкой груза на платформу, служащей упором для гидравлического домкрата;
  • Укладкой груза на платформу с использованием гидравлических домкратов в сочетании с анкерными сваями;
  • Испытания грунтов статической выдергивающей нагрузкой;
  • Испытания грунтов статической горизонтальной нагрузкой;
  • Испытания по принципам волновой теории удара.

Проводим испытания грунтов сваями, соблюдая все ГОСТы:

  • Статические испытания свай по ГОСТ 5686-2012 (статическими вдавливающими, выдергивающими и горизонтальными нагрузками);
  • Динамические испытания свай по ГОСТ 5686-2012;
  • Испытания по принципам волновой теории удара, согласно ГОСТ 5686-2012 и СП 24.13330.2011. В последнее время активно используются испытания свай методом использующим принципы волновой теории удара без использования грузов. Полученные этим методом результаты дают возможность оценить действующее сопротивление грунта по боковой поверхности и по верху свай.

Перед подготовкой к испытаниям необходимо составление программы испытаний на основе проектных требований.

Задать вопрос специалисту

Стоимость

На стоимость проведения работ по испытанию грунтов сваями влияют: проектные решения, количество испытуемых свай, метод испытаний, максимальная нагрузка, в том числе местонахождение объекта.

В стоимость входят следующие этапы:

  1. Перебазировка бурового либо сваебойного оборудования (если нужно устройство испытуемых свай)
  2. Устройство испытуемых свай (бурение, монтаж каркаса, бетонирование либо забивка свай)
  3. Составление и утверждение программы испытаний согласно требованиям проекта
  4. Перебазировка оборудования для испытаний (платформы, либо гидравлические домкраты для анкерных свай)
  5. Укладка груза на платформу либо с использованием гидравлических домкратов в сочетании с анкерными стендами
  6. Испытания свай согласно утвержденной программе испытаний
  7. Составление отчета об испытаниях заказчику. Результаты всех испытаний, проведенных согласно заранее утвержденной программе, заносятся в официальный отчет об испытаниях и предоставляются заказчику.

Точная стоимость рассчитывается для каждого объекта индивидуально. Выбирается оптимальный метод испытания грунтов, составляются программа испытаний и план работ. Результаты всех испытаний, проведенных согласно заранее утвержденной программе, заносятся в официальный отчет об испытаниях и предоставляются заказчику.

Испытания свай статической нагрузкой

Статическое испытание свай по ГОСТ 5686—2012 могут назначаться на стадии изысканий, до начала рабочего проектирования, в процессе забивки свай, при приемке забитых свай. Цель их на стадии изысканий — выбор длины и сечения свай и оценка их несущей способности; в процессе забивки и при приемке забитых свай — определение фактической несущей способности свай и сопоставление ее с расчетной, принятой в проекте.

Для проведения статических испытаний при изысканиях забивается несколько пробных свай. Число их и места забивки определяются проектирующей организацией. Испытания в процессе забивки и при приемке производятся на сваях, расположенных в местах с наихудшими для данного объекта грунтовыми условиями или давших наибольшие отказы при забивке. Испытания должны начинаться по истечении трех суток после забивки в песчаные грунты и шести суток в связные глинистые грунты.

Теория испытания свай статической нагрузкой

Испытание свай статической нагрузкой происходит путем осевого вдавливания опоры в грунт. То есть, на сваю действует статическая вертикальная нагрузка.

Само испытание происходит прямо на строительной площадке, перед проектированием конструкции фундамента.

Процедуру следует проводить спустя 72-144 часа от момента заглубления забивной сваи. Ну а статическое испытание буронабивных свай начинают после окончательного отвердения тела монолитной сваи, контролируемого по контрольному образцу на поверхности грунта.

Испытание проводят путем равномерного или дифференцированного увеличения нагрузки на сваю. Силы увеличивают постепенно, наращивая «ступени» нагрузки. Причем равномерное испытание предполагает 10-процентную ступень увеличения нагрузки (от максимального, расчетного значения). А дифференцированное испытание начинается с 20-процентной и заканчивается 10-процентной степенью поэтапного наращивания нагрузки.

Причем и в том, и в другом случае 10 или 20-процентное наращивание нагрузки происходит после полной стабилизации опоры под весом предыдущей ступени. То есть, следующее испытание опор вдавливающими нагрузками начинается после остановки спровоцированного предыдущим весом погружения опоры в грунт. Причем опора не должна двигаться в течение, как минимум, двух часов.

В испытаниях участвуют три типа опор:

  • Натурная свая – габариты, материал и способ заложения которой соответствуют аналогичным характеристикам и способам, применяемым в реальном строительстве. То есть, натурная свая, используемая в испытаниях буронабивного фундамента, должна обустраиваться по всем правилам монтажа подобных опор (бурение шахты, монтаж опалубки и арматуры, заливка бетона в опалубку).
  • Эталонная свая – представляет собой цельнометаллический стержень диаметром в 114 миллиметров, имитирующий сваю забивного типа. Длина эталона (состоящего из сегментов) в собранном положении равняется 12 метрам.
  • Свая-зонд – представляет собой металлический стержень диаметром 127 миллиметров, снабженный коническим наконечником. Длина сегментарного зонда в собранном положении равняется 16 метрам.

Кроме того, на указанных опорах должна базироваться опорная конструкция – грузовая платформа, необходимая для восприятия реактивных сил от постепенно увеличивающейся нагрузки. И, разумеется, в комплект оборудования должны входить «источники» нагрузки – тарированные грузы, домкраты и прочее. Словом, все то, что обеспечит приток реактивных сил на грузовую платформу (или систему балок).

Причем указанный комплект оборудования должен обеспечивать строго вертикальное направление нагрузки, направленной вдоль центральной оси сваи. Ну а сваи эталоны и сваи-зонды должны снабжаться еще и механизмом извлечения заглубленной опоры из грунта.

Для фиксации результата испытаний в этом процессе задействуют приборы, замеряющие глубину погружения опоры в грунт. Кроме того, для фиксации временных промежутков необходим точный хронометр.

В итоге, можно сказать, что точность, а равно и цена на испытание буронабивных свай, зависят от количества опор и точности измерительных приборов. И чем выше точность измерений, тем, соответственно, выше и цена всей процедуры.

Проведение испытаний свай статической нагрузкой

Процесс статических испытаний состоит из трех этапов:

  • Подготовки опоры.
  • Испытания опоры.
  • Обработки полученных результатов.

Эта подготовки начинается с заглубления натурной или эталонной сваи в грунт строительного участка. Причем, если исследования происходят зимой, то грунт необходимо отогреть на полную глубину промерзания почвы. А в сухое время года грунт следует смочить до уровня среднегодовой влажности почвы.

Читать еще:  Руководство по выполнению ремонта фундамента частного дома

Кроме того, на этом же этапе происходит монтаж опорной конструкции и комплекта оборудования, отвечающего за нагрузку. Ну а завершается предварительный этап после окончания периода отдыха сваи – спустя 3-6 дней с момента монтажа опоры в грунт.

Испытание опоры под действием статической нагрузки происходит следующим образом:

  • Вначале вырабатывается программа испытаний, в которой декларируется максимальная нагрузка на опору и высчитывается шаг распределения нагрузки, равный 10 процентам от веса тарированного груза. Причем при заглублении опоры в плотный грунт первый шаг может равняться и 20 процентам от общего веса тарированного груза.
  • После этого можно приступать к монтажу на грузовую платформу источника «шаговой» нагрузки. Причем каждый следующий «шаг» делается после фиксации последствий предыдущего, выполненной после полной стабилизации сваи. То есть, пред монтажом следующей партии груза на платформу свая должна оставаться без движения в течение 1,5-2 часов.

Второй этап — процесс испытаний – реализуется вплоть до пиковых значений нагрузки. Причем под пиковыми значениями понимают такую нагрузку, под влиянием которой натурная свая проседает на 40 и более миллиметров, а эталонные образцы заглубляются в землю на 20 и более миллиметров.

Третий этап – обработка результатов – заключается в вычерчивании графиков испытаний, построенных на основе журнала наблюдений. В это же время делаются выводы относительно данных, интересующих испытателей. В итоге, к архитектору проекта уходит информация, необходимая для определения геометрии, глубины заложения и количества настоящих свай. Эти данные будут использоваться в процессе проектирования настоящего фундамента.

Пожалуйста, оцените информацию на этой странице:

1. оСновнЫЕ положения

1.1. Руководство предназначено для организаций, осуществляющих проектирование и строительство фундаментов мостов и транспортных зданий. Оно охватывает полевые испытания свай, свай-оболочек и свай-столбов 1) всех видов и типоразмеров, испытания грунтов штампами в шурфах котлованах, буровых скважинах, в основании свай-оболочек и свай-столбов.

1) Здесь и далее имеется в виду:

свая — полый или сплошного сечения призматический или цилиндрический элемент с линейный размером поперечного сечения до 0,8 м, погружаемый (до расчетного отказа) в грунт с закрытым или с открытым нижним концом, а также элемент, устанавливаемый в предельно пробуренную скважину и допогружаемый до получения расчетного отказа;

свая-оболочка — полный или заполняемый бетонной смесью (после заглубления в грунт) элемент диаметром болев 0,8 м с открытым нижним концом, погружаемый с периодической выемкой грунта из его полости;

свая-столб — элемент с размером поперечного сечения 0,8 м и более, сооружаемый путем устройства в грунте (или в скальной породе) скважины с уширенной нижней частью или без нее и последующего заполнения ее бетонной смесью, или элемент, устанавливаемый в скважину без принудительного заглубления.

В дальнейшем «свая-оболочка» и «свая-столб» называются соответственно «оболочка» и «столб».

Испытания свай, оболочек и столбов в вечномерзлых и набухающих грунтах, а также испытания таких грунтов штампами должны производится по индивидуальным программам, учитывающим особенности грунтов, требования соответствующих ГОСТов и настоящего Руководства.

Руководство не содержит рекомендаций по анализу результатов испытаний свай, оболочек и столбов горизонтальной нагрузкой, который в каждом конкретном случае должен проводиться с учетом особенностей конструкции фундамента и характера действующих на него нагрузок.

1.2. В зависимости от поставленной цели полевые испытания производят нагрузками следующих видов:

а) динамической нагрузкой — свай и оболочек;

б) статической осевой вдавливающей нагрузкой — свай, оболочек, столбов и штампов;

в) статической горизонтальной нагрузкой — свай, оболочек и столбов;

г) статической осевой выдергивающей нагрузкой — свай, оболочек и столбов.

1.3. Полевые испытания динамической или статической нагрузками свай, оболочек и столбов должны производиться в случае необходимости определения или контроля их несущей способности по грунту и перемещений (по указанию или с ведома организации, проектировавшей фундаменты).

1.4. Несущая способность Ф, тс, сваи, оболочки или столба на вдавливание по результатам их испытаний динамической или статической нагрузкой должна определяться по формуле

где m и кг — коэффициенты условий работы и безопасности, принимаемые равными единице;

нормативное значение предельного сопротивления по грунту на вдавливание сваи, оболочки или столба, тс, полученное на основании результатов испытаний согласно п. 1.5 настоящего Руководства 1)

Далее при ссылках слова «настоящего Руководства» опускаются.

Несущая способность Ф , тс, оболочки или столба на вдавливание по результатам испытаний штампом грунтов в их основании определяется по формулам:

а) при скальной породе, крупнообломочном грунте с песчаным заполнителем или твердой глине в основании

б) при прочих грунтах

где R — расчетное сопротивление грунтового основания центральному (осевому) сжатию, определенному согласно п. 1.10 ;

F — площадь подошвы оболочки или столба;

U — периметр оболочки или столба;

mf — коэффициент условий работа грунта на боковой поверхности оболочки или столба;

fi — расчетное сопротивление i — го слоя грунта на боковой поверхности оболочки или столба;

li — толщина i-го слоя грунта, расположенного в пределах от подошвы оболочки или столба до поверхности грунта (с учетом возможной срезки или возможности местного размыва дна водотока при расчетном паводке),

Разбивку толщи грунта на слои и значения mf и fi следует принимать, руководствуясь указаниями главы СНиП по проектированию свайных фундаментов.

1.5. В случаях испытаний свай, оболочек или столбов динамической или статической нагрузками нормативное значение предельного сопротивления на вдавливание следует принимать равным наименьшему предельному сопротивлению Фпр полученному по результатам испытаний.

1.6. Несущую способность Фв, тс, сваи, оболочки или столба на выдергивание по результатам их испытаний следует определять по формуле

(4)

где m — коэффициент условий работы, принимаемый равным 0,6 при глубине погружения на 4 м и более и 0,4 при меньшей глубине;

— нормативное значение предельного сопротивления сваи оболочки или столба на выдергивание, принимаемое равным наименьшему предельному сопротивлению полученному по результатам испытаний;

К г — коэффициент безопасности по грунту , принимаемый равным единице.

1.7. Если вокруг верхней части погруженных свай, оболочек или столбов будет удален грунт в результате последующей планировки территории, разработки котлована или местного размыва дна водотока при расчетном паводке, то необходимо значения несущей способности свай, оболочек и столбов на вдавливание ф и на выдергивание Фв, определенные согласно п.п. 1.4 и 1.6 по результатам их испытаний, уменьшить на разность сил трения грунта на их боковой поверхности, определенных согласно главе СНиП по проектированию свайных фундаментов для двух уровней поверхности грунта: при испытании и после срезки грунта или местного размыва при расчетном паводке.

1.8. Несущую способность на вдавливание свай, оболочек и столбов, работающих в составе фундамента, следует считать обеспеченной при выполнении условия

где Nmax — наибольшее продольное усилие в верхнем сечении сваи, оболочки или столба, тс;

G — вес сваи, оболочки или столба, тс. Для всех свай а также оболочек или столбов, опирающихся на глинистые грунты или скальные породы, вес G следует определять без учета гидростатического взвешивания, а для оболочек или столбов, опирающихся на песчаные грунты – с учетом взвешивания; Ф – несущая способность сваи оболочки или столба на вдавливание, тс, определенная согласно пп. 1.4 и 1.7; Кн и m – коэффициенты надежности и условий работы.

В случае, если элементы фундамента моста, т.е. сваи, оболочки или столбы, опираются на нескальный грунт и фундаментная плита расположена над его поверхностью, значение Кн следует принимать в зависимости от количества элементов в фундаменте: при n =1 ¸ 5 Кн=1,60 (1,75); при n =6 ¸ 10 Кн=1,5 (1,65); при n =11 ¸ 20 Кн=1,45 (1,6); при n>20 Кн=1,25 (1,4). Для фундаментов мостов в остальных случаях, а так же для всех фундаментов зданий и сооружений следует принимать Кн=1,25 (1,4). Приведенные в скобках значения коэффициента надежности следует использовать при условии, что величина Ф определена по результатам испытаний элементов динамической нагрузкой.

Коэффициент условий работы следует принимать равным 1,0 за исключением приведенных ниже случаев.

Если продольное усилие N в элементе фундамента здания или сооружения (кроме мостов) определено с учетом ветровых и крановых конструкций допускается принимать m =1,2.

Если фундамент моста опирается на нескальный грунт и продольное усилие N в элементе определено с учетом (раздельном или в сочетании) нагрузок и воздействий от торможения, горизонтальных поперечных ударов подвижного состава, давления ветра и льда, навала судов, изменение температуры, допускается значение m принимать по табл. 1 в зависимости от наличия на плоской схеме фундамента наклонных элементов или только вертикальных, от количества nг групповых элементов на этой схеме (т.е. от числа их рядов, расположенных перпендикулярно плоскости действия внешней нагрузки) и от степени неравномерности распределения продольных усилий в элементах фундамента, характеризуемой отношением n N = N min / N max наименьшего продольного усилия в верхнем сечении элемента (положительно при сжатии и отрицательно при растяжении) к наибольшему. Для случаев, неохваченных табл. 1, надлежит принимать m =1.

Статические испытания свай

Испытание свай статической нагрузкой является эталонным методом определения несущей способности сваи по грунту. Своевременные, правильно организованные и корректно выполненные статические испытания свай являются одним из основных условий экономической эффективности и надежности сооружаемых свайных фундаментов.

В зависимости от особенностей проекта и поставленных задач статистическое испытание свай может преследовать следующие цели:

  • подтверждение проектного значения несущей способности свай;
  • уточнение несущей способности свай на этапе инженерно-геологических изысканий с целью оптимизации проекта свайного фундамента.

ООО «ЭГЕОС» проводит статические испытания свай в Москве и на всей территории Российской Федерации. Выполняет статические испытания всех типов свай: буронабивных, забивных и задавливаемых, буроинъекционных, трубобетонных, трубчатых, винтовых и др. Проводит статическое испытание свай вдавливающей нагрузкой, выдергивающей нагрузкой и горизонтальной нагрузкой. Порядок проведения испытаний грунтов сваями регламентируется ГОСТ 5686-2012 «Грунты. Методы полевых испытаний сваями».

Цена испытания свай статической нагрузкой определяется следующими факторами:

  • Метод испытаний: анкерные сваи или контргруз;
  • Величина испытательной нагрузки;
  • Количество испытуемых свай, количество этапов (выездов на объект испытаний);
  • География работ;
  • Нестандартные условия проведения испытаний и др.

Расчет коммерческого предложения выполняется индивидуально для каждого отдельного заказа.

Важное место среди разнообразных типов свайных элементов занимают буронабивные сваи. Особенности применяемого в настоящее время «табличного метода» расчета несущей способности буронабивных свай, технологический аспект формирования их несущей способности, высокая стоимость их изготовления определяют особую актуальность уточнения несущей способности буронабивных свай на основе результатов испытания буронабивных свай статической нагрузкой. ООО «ЭГЕОС» проводит статическое испытание буронабивных свай в Москве и на всей территории Российской Федерации.

ООО «ЭГЕОС» располагает испытательными стендами для проведения испытаний в широком диапазоне испытательных нагрузок, в том числе испытательным стендом оригинальной конструкции, выполненным по собственному проекту, для испытания свай грузоподъемностью до 8 МН / 800 т. Конструктивные особенности испытательного стенда обеспечивают возможность его монтажа в срок не более суток после доставки на стройплощадку. Существует техническая возможность усиления испытательного стенда для проведения испытаний свай более высокой несущей способности. В качестве анкерной системы могут использоваться как анкерные сваи, которые изготавливают в соответствии с проектом, так и иные конструктивные решения.

Испытания проводят в соответствии с Программой испытаний. ООО «ЭГЕОС» разрабатывает Программу испытаний по Техническому заданию Заказчика с учетом соответствующих стандартов, проектной и исполнительной документации.

Целью испытаний является выявление зависимости перемещения свай от прикладываемых нагрузок. Нагружение свай производят ступенчатой нагрузкой до максимальной величины испытательной нагрузки. Каждая очередная ступень нагружения прикладывается после стабилизации перемещения сваи на предыдущей ступени. Осадка (перемещение) сваи считается стабилизированной, если за установленный Программой испытаний интервал времени приращение осадки не превышает 0.1 мм. Для измерения перемещения свай применяют прогибомеры или индикаторы часового типа.

Результаты статических испытаний оформляются в соответствии с ГОСТ 5686-2012 в виде графиков «Осадка-нагрузка» и «Осадка-время». На основании анализа формы графиков и абсолютных значений осадок определяется предельная несущая способность сваи по грунту.

Более подробную информацию вы можете получить, оставив заявку на сайте или связавшись с нами по телефону.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
